ＮＳＫ

ボールねじサポート用スラストアンギュラ玉軸受

カタログ |

数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（2件）

この商品のFAQをみる（1件）

通常単価(税別): 8,105円～12,589円

税込単価: 8,916円～13,848円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＮＳＫ

単列深溝玉軸受（開放形／シール形／シールド形）

4.8

通常価格(税別)： 191円 (税込価格：210円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＮＳＫ

単列・複列アンギュラ玉軸受

4.9

通常価格(税別)： 843円 (税込価格：927円)

通常出荷日：在庫品1日目

精密ボールねじの支持軸受として優れた特徴を持つ玉軸受。【特長】・通常2個以上の...

詳細情報を確認する

軌道輪形状
玉
内外輪材質
スチール
外輪タイプ
フラット
外輪
外輪付き
転動体材質
スチール
軌道輪列数
単列
サイズ規格
メートル系
精度等級記号
PN7C
組合せ記号
SU
予圧記号
H
内部記号
C

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

開放型

接触シール型 DDG

規格表

開放型

呼び番号	主要寸法 (mm)					取付関係寸法 (mm)				推奨グリース封入量 (cc)	接触角 (度)	許容回転数^（1） (min^-1)		質量 (kg) (参考)
呼び番号	d	D	B	r (最小)	r₁ (最小)	D_b (最大)	ｄ_a (最小)	D_a (最大)	ｄ_b (最小)	推奨グリース封入量 (cc)	接触角 (度)	グリース潤滑	油潤滑	質量 (kg) (参考)
20TAC47C	20	47	15	1	0.6	42	25	41	25	2.2	60	6,900	9,200	0.135
30TAC72C	30	72	19	1	0.6	67	36	66	36	3.8	60	4,100	5,800	0.427
45TAC75C	45	75	15	1	0.6	68	54	67	54	4.2	60	3,700	4,900	0.270

注　(1)許容回転数はH予圧を適用した時の値です。この値は配列による影響を受けません。

接触シール型

呼び番号	主要寸法 (mm)					取付関係寸法 (mm)				接触角 (度)	許容回転数^（1） (min^-1)	質量 (kg) (参考)
呼び番号	d	D	B	r (最小)	r₁ (最小)	D_b (最大)	ｄ_a (最小)	D_a (最大)	ｄ_b (最小)	接触角 (度)	グリース潤滑	質量 (kg) (参考)
*20TAC47CDDG	20	47	15	1	0.6	42	25	41	25	60	6,900	0.135
*25TAC62CDDG	25	62	15	1	0.6	57	30	56	30	60	5,200	0.252

注　(1)許容回転数はH予圧を適用した時の値です。この値は配列による影響を受けません。

商品特長詳細

アキシャル、ラジアルの合成荷重を受けることが可能。
用途に合わせた専用設計で高剛性シリーズと高負荷シリーズがある高精度な送り機構に適した玉軸受

型番リスト

表示件数

型番

シールド素材・形状

内径

(φ)

外径

(φ)

幅

(mm)

基本動定格荷重

(N)

予圧

シール・シールド記号

RoHS?

最小発注数量

ゴムシール形	20	47	15	23000	-	DDG	10	1個
開放型	20	47	15	23000	-	なし	10	1個
ゴムシール形	25	62	15	29900	-	DDG	10	1個
開放型	30	72	19	30500	重予圧	なし	10	1個
開放型	45	75	15	34500	-	なし	10	1個

通常単価(税別) (税込単価)	通常出荷日

8,679円 ( 9,547円 )	在庫品1日目当日出荷可能
8,105円 ( 8,916円 )	在庫品1日目当日出荷可能
9,472円 ( 10,419円 )	在庫品1日目当日出荷可能
9,706円 ( 10,677円 )	2日目
12,589円 ( 13,848円 )	3日目

詳細情報

基本情報

基本情報

精密ボールねじの支持軸受として優れた特徴を持つ玉軸受。
【特長】
・通常2個以上の軸受を組み合わせ、与圧をかけて使用する。
・ラジアル、アキシャルの合成荷重を受けることができる。
・転動体が玉で、起動トルクが小さくなり、ボールねじの駆動力を小さくすることができる。
・アキシアル剛性が大きく、小さな駆動力で精度の良い回転が得られる専用設計を採用。
・ボール径と接触角を最適設計し許容負荷荷重を向上した仕様で、長寿命化を実現。
・シール付きタイプもシリーズ化。
【用途】
・工作機械送り駆動ボールねじや搬送ボールねじのサポートに最適。

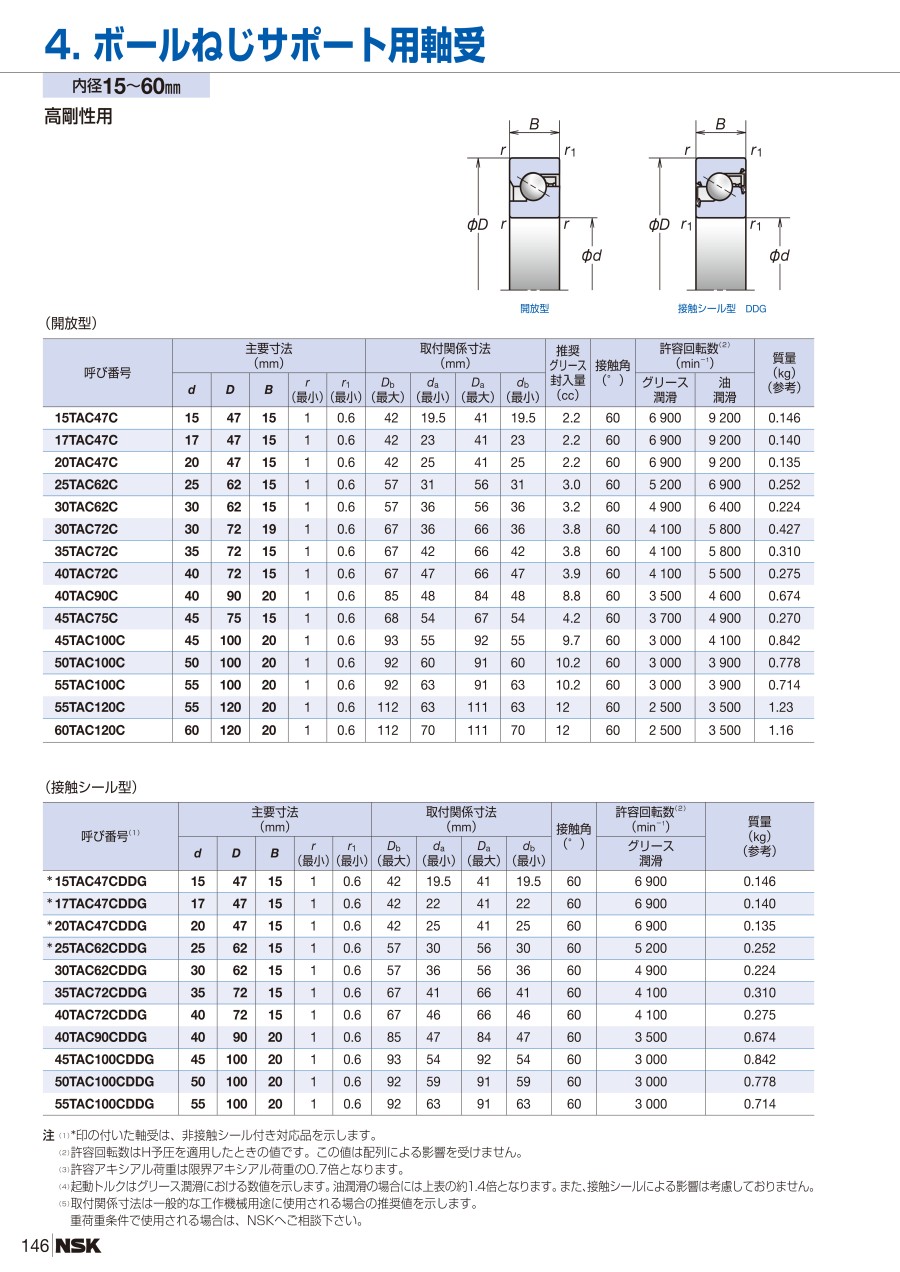

カタログ

カタログ (見開き版)

商品担当おすすめ

ＮＳＫ
標準ボールねじコンパクトFAシリーズ一般用PSS型
対応するボールねじの一つです。
ＮＳＫ
ロックナット軽荷重用
ボールねじ支持軸受は傾きが少ない取り付けが必要です。そのための専用ロックナット。軽荷重用です。
ＮＳＫ
ロックナット高速・重荷重用
ボールねじ支持軸受は傾きが少ない取り付けが必要です。そのための専用ロックナット。高速・重荷重用です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ボールねじサポート用スラストアンギュラ玉軸受のレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

ジグの高精度化が必要な部分

満足度：5.02020/02/23

ジグの高精度化が必要な部分の一部として使用しましたが、価格がもっと安いとたくさん使える

0人が参考にしています。

加工

満足度：4.02017/02/14

以前、ほかのところで購入しましたが、こちらの値段を見たら、安いです。頻度が多く購入するものなので、助かります。

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Qサポートユニット以外の用途で使用できますか？

基本想定外の使用方法になりますので、別途VONAサポートセンター(0120-343-256)までお問い合わせください。
