汎用ニードルケージ

外形図

製品仕様

• 炭素鋼製保持器タイプ
• 軸受の形式：単列針状ころ

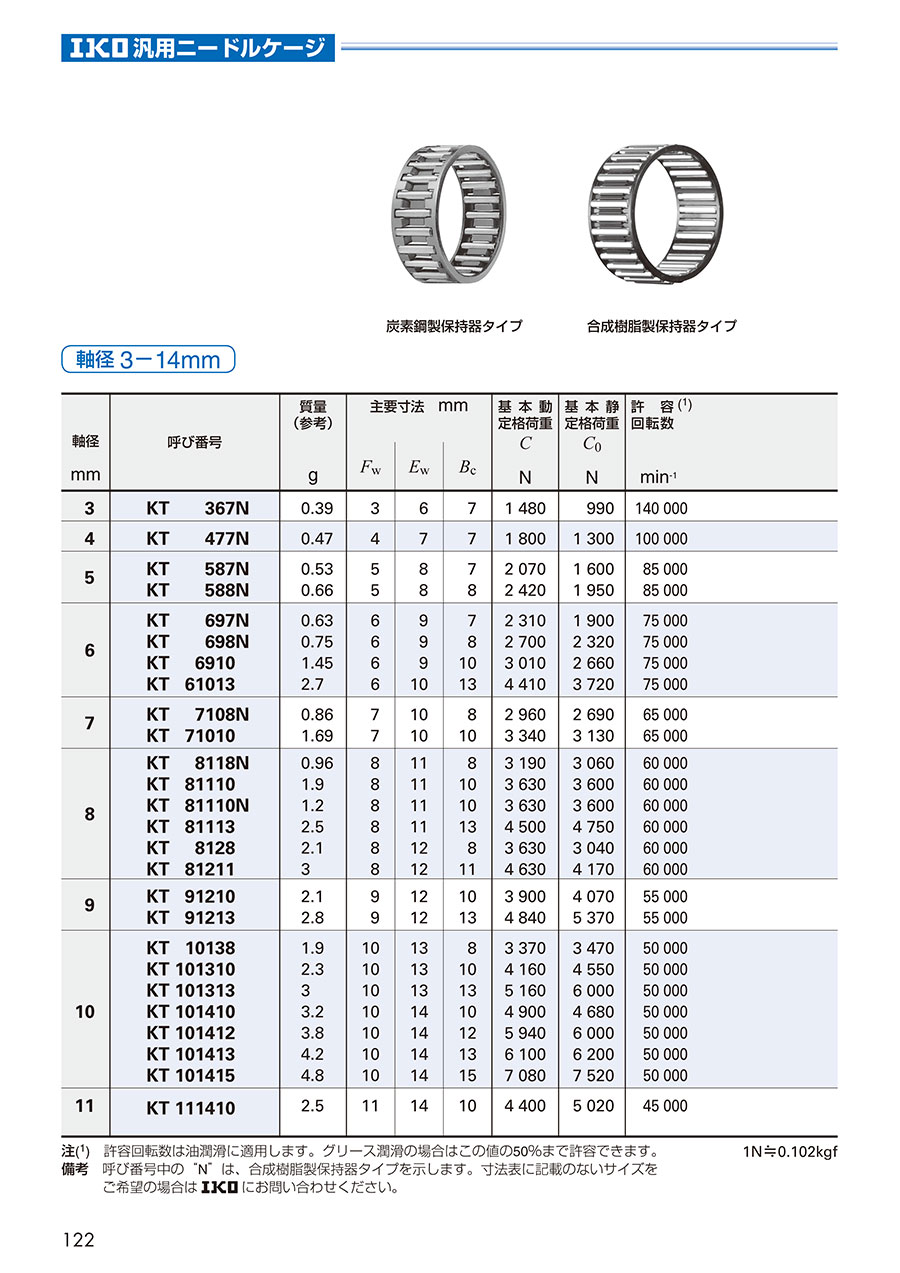

製品仕様

1N≒0.102kgf
注（1）：許容回転数は油潤滑に適用します。グリース潤滑の場合はこの値の50%まで許容できます。

■精度

汎用ニードルケージの針状ころの直径の許容差は、選別記号で分類しています。
呼び番号で指定のない場合は、選別記号''C3''となります。
2個以上並列に使用する場合は、均一な重量分布を得るために、同一選別記号のものを用いる必要があります。
保持器幅寸法Bcの許容差は、-0.55～-0.20mmです。

【針状ころの直径の許容差】
選別記号：C3・・・0～-3μm

■はめあい

汎用ニードルケージのラジアスすきまは、軌道面と針状ころの加工寸法精度によって決定されます。
使用条件による推奨はめあいは下表に示すとおりです。

【備考】
使用条件により目的のラジアルすきまを設定する場合、このすきまは針状ころ、軸及びハウジング穴、それぞれの選別組合せによって容易に得られます。
すきまのばらつきが問題とならない場合は、軸、ハウジング穴はh6、G7を使用します。

■軸及びハウジングの仕様

軌道面の表面硬さは58～64HRC、表面粗さは0.2μmRa以内が望まれますが、使用条件のゆるやかなところでは、0.8μmRa以内でも使用できます。
表面硬さの低い場合は、硬さ係数で定格荷重の補正をする必要があります。

■使用温度範囲

-20～+120℃

使用例

■取付け

汎用ニードルケージの取付関係寸法は図1、図2によります。
取付けは、軸及び穴用サークリップなどを使用して、図3、図4、図5のように軸方向に位置決めします。
高速回転の場合は、図5のように保持器の側面が直接サークリップとは接触しないように、その間に熱処理・研削仕上げしたスペーサを組み込みます。この場合のサークリップは、非回転側に取り付けるのが一般的です。
図3は外輪回転、図4、図5は内輪回転の場合の取付例を示します。

商品特長詳細

汎用ニードルケージは、特殊形状をした剛性と精度の高い保持器によって針状ころを正確に案内する、回転性能の優れた軸受です。
このニードルケージは、直径の相互差の非常に小さい針状ころを組込み、かつ保持しているので、軌道面として熱処理・研削仕上げされた軸とハウジング穴とに組み合わせれば軌道面の加工精度を生かして使用でき、小さなスペースで使用できます。
また、潤滑剤の保持容量が大きく、軽量で剛性も高いので、高速回転、衝撃荷重など苛酷な使用条件にも十分に耐え、広い用途に使用されています。

●汎用ニードルケージの構造： 炭素鋼製保持器タイプ【KT】
