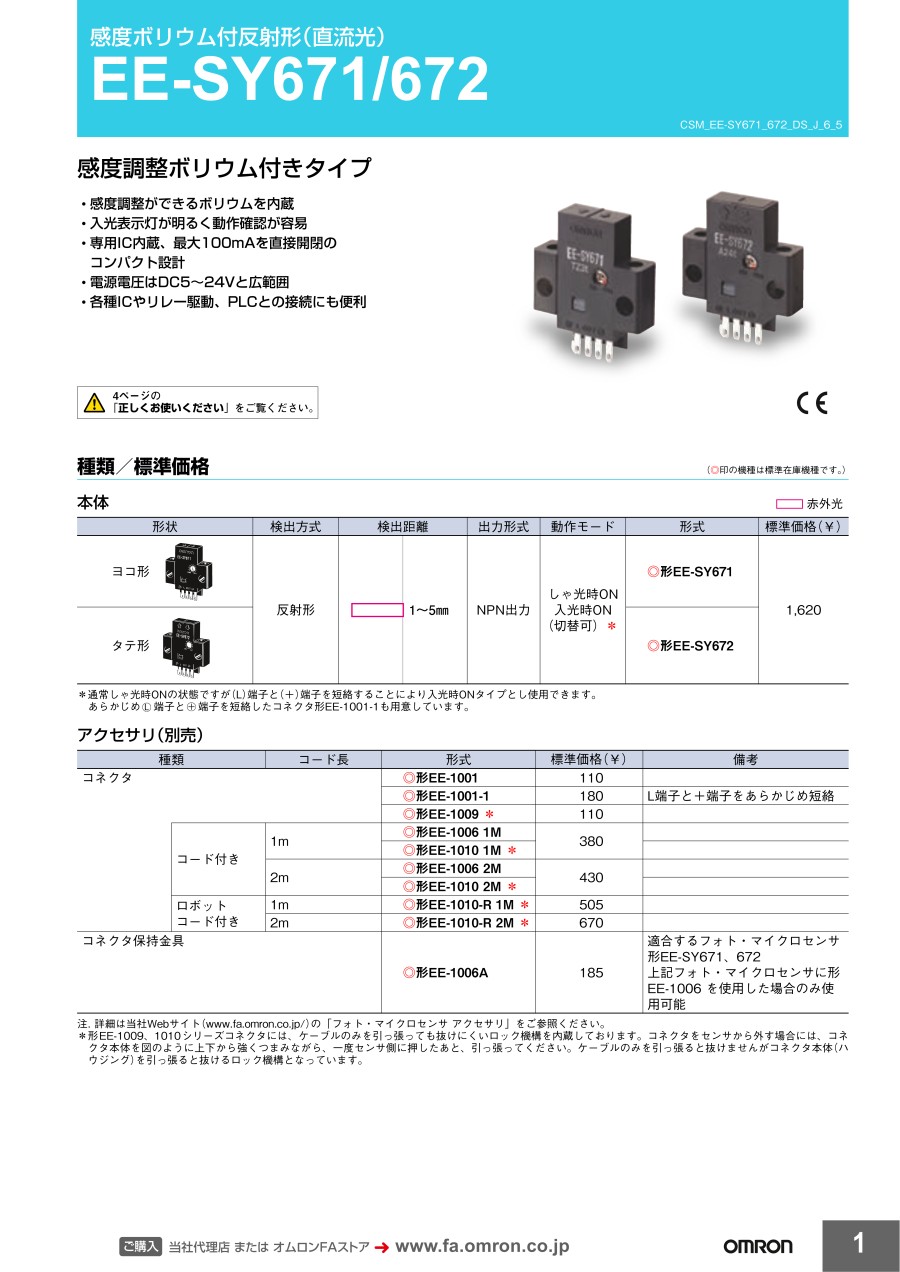

感度ボリウム付反射形（直流光）フォト・マイクロセンサ 【EE-SY671／672】

外形図

EE-SY671

EE-SY672

製品仕様

• * 通常しゃ光時ONの状態ですが（L）端子と（+）端子を短絡することにより入光時ONタイプとし使用できます。
  あらかじめ（L）端子と（+）端子を短絡したコネクタ形EE-1001-1も用意しています。

定格／性能

*1. GaP赤色LED（ピーク発光波長690nm）
*2. 応答周波数の測定は、右図の円板を回転させた場合の値です。
*3. 使用周囲照度は受光面に直接光が当たった場合の値です。

注意・禁止事項

注意・禁止事項

安全を確保する目的で直接的または間接的に人体を検出する用途に本製品は使用できません。
人体保護用の検出装置として本製品を使用しないでください。

使用上の注意

定格を超える周囲雰囲気・環境では使用しないでください。

配線時

＜はんだ付けについて＞

• 端子に直接はんだ付けをして使用の場合は下記の範囲でお使いください。

はんだ付け条件

• 端子保持部はポリカーボネートを使用しているため上記はんだ付け条件を超える場合、端子保持部が熱変形し製品の機能に支障をきたすことがあります。

＜コードについて＞

• コードは導線断面積0.3mm²より太い線を用いてトータルで10m未満としてください。

取りつけ時

機器内蔵用のフォト・マイクロセンサのため、特別な外乱光対策は施していません。
白熱灯下などの外乱光の影響があるところでご使用の場合、外乱光の影響を避けるようにしてください。

調整時

＜感度調整方法＞（調整には付属の専用ドライバをご使用ください。）

• 感度調整ボリウムに過度の力を加えると破損しますのでご注意ください。
• 回転シャフトは充電部のためオート・トランス（単巻変圧器）を使用した直流電源は危険です。必ず絶縁したトランスを使用した直流電源を使用してください。
