センサコントローラ S3D2

Name: センサコントローラ S3D2
Brand: オムロン
SKU: 221005154684
Rating: 4.5 (4 reviews)

カタログ |

4.5

平均満足度4.5

この商品のレビューをみる（4件）

通常単価(税別): 10,899円～18,082円

税込単価: 11,989円～19,890円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オムロン

ハンディチェッカ E39-VA

4.3

通常価格(税別)： 7,260円 (税込価格：7,986円)

通常出荷日：在庫品1日目

0.1msの高速入力応答。タイマ機能を内蔵。【特長】・2入力のコントローラとし...

詳細情報を確認する

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

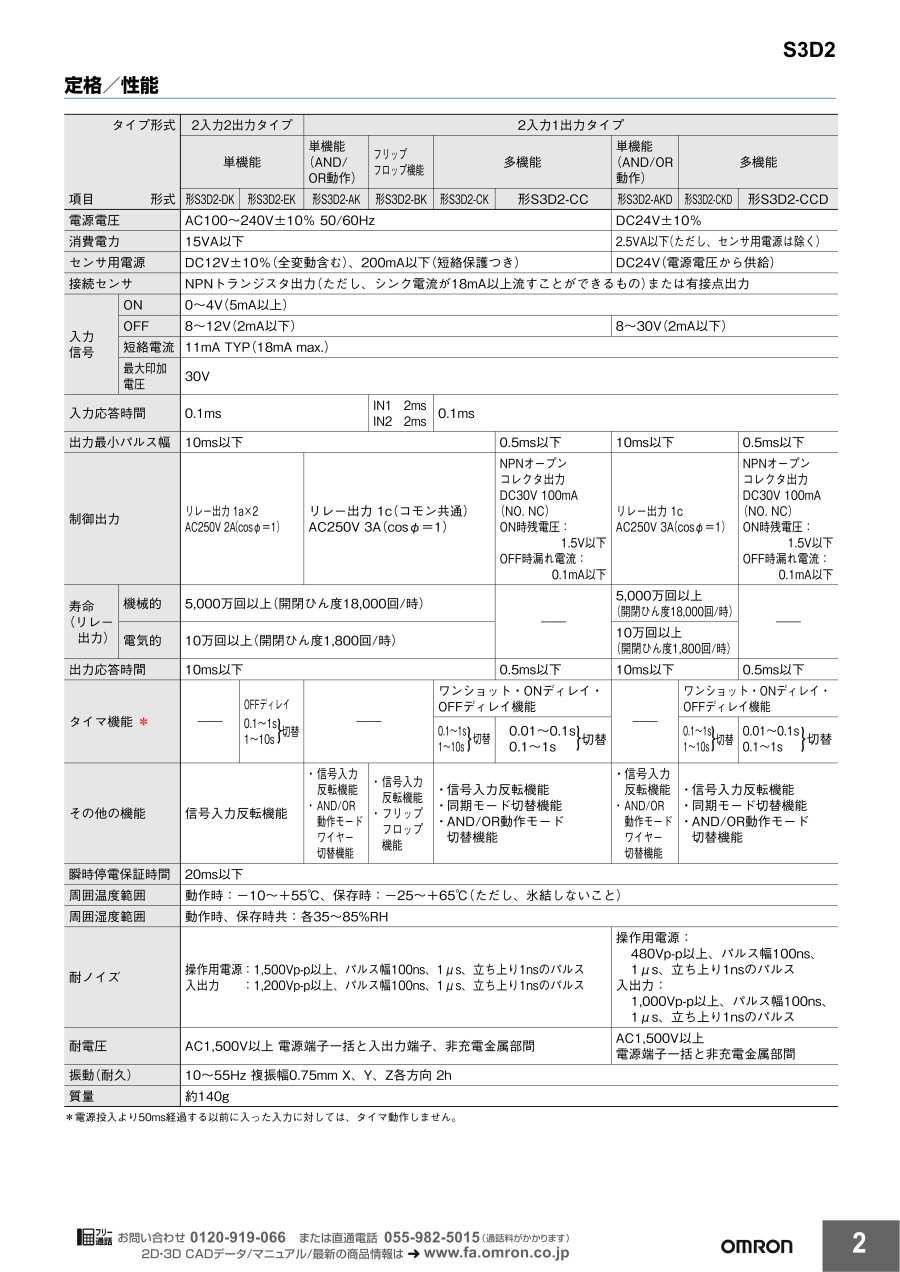

定格/性能

タイプ形式		2入力2出力タイプ		2入力1出力タイプ
タイプ形式		単機能		単機能（AND/ OR動作）	フリップフロップ機能	多機能		単機能（AND/ OR動作）	多機能
項目	型番	形S3D2-DK	形S3D2-EK	形S3D2-AK	形S3D2-BK	形S3D2-CK	形S3D2-CC	形S3D2-AKD	形S3D2-CKD	形S3D2-CCD
電源電圧		AC100～240V±10% 50/60Hz						DC24V±10%
消費電力		15VA以下						2.5VA以下（ただし、センサ用電源は除く）
センサ用電源		DC12V±10%（全変動含む）、200mA以下（短絡保護つき）						DC24V（電源電圧から供給）
接続センサ		NPNトランジスタ出力（ただし、シンク電流が18mA以上流すことができるもの）または有接点出力
入力信号	ON	0～4V（5mA以上）
	OFF	8～12V（2mA以下）						8～30V（2mA以下）
	短絡電流	11mA TYP（18mA max.）
	最大印加電圧	30V
入力応答時間		0.1ms			IN1 2ms IN2 2ms	0.1ms
出力最小パルス幅		10ms以下					0.5ms以下	10ms以下		0.5ms以下
制御出力		リレー出力 1a×2 AC250V 2A（cosφ=1）		リレー出力 1c（コモン共通） AC250V 3A（cosφ=1）			NPNオープンコレクタ出力 DC30V 100mA （NO. NC） ON時残電圧: 1.5V以下 OFF時漏れ電流: 0.1mA以下	リレー出力1c AC250V 3A（cosφ=1）		NPNオープンコレクタ出力 DC30V 100mA （NO. NC） ON時残電圧: 1.5V以下 OFF時漏れ電流: 0.1mA以下
寿命（リレー出力）	機械的	5,000万回以上（開閉ひん度18,000回/時）					-	5,000万回以上（開閉ひん度18,000回/時）		-
寿命（リレー出力）	電気的	10万回以上（開閉ひん度1,800回/時）					-	10万回以上（開閉ひん度1,800回/時）		-
出力応答時間		10ms以下					0.5ms以下	10ms以下		0.5ms以下
タイマ機能*		-	OFF ディレイ 0.1～1s/ 1～10s 切替	-		ワンショット・ONディレイ・ OFFディレイ機能		-	ワンショット・ONディレイ・ OFFディレイ機能
タイマ機能*		-	OFF ディレイ 0.1～1s/ 1～10s 切替	-		0.1～1s/ 1～10s 切替	0.01～0.1s/ 0.1～1s 切替	-	0.1～1s/ 1～10s 切替	0.01～0.1s/ 0.1～1s 切替
その他の機能		信号入力反転機能		・信号入力反転機能・AND/OR 動作モードワイヤー切替機能	・信号入力反転機能・フリップフロップ機能	・信号入力反転機能・同期モード切替機能・AND/OR動作モード切替機能		・信号入力反転機能・AND/OR 動作モードワイヤー切替機能	・信号入力反転機能・同期モード切替機能・AND/OR動作モード切替機能
瞬時停電保証時間		20ms以下
周囲温度範囲		動作時:-10～+55℃、保存時:-25～+65℃（ただし、氷結しないこと）
周囲湿度範囲		動作時、保存時共:各35～85%RH
耐ノイズ		操作用電源:1,500Vp-p以上、パルス幅100ns、1μs、立ち上り1nsのパルス入出力:1,200Vp-p以上、パルス幅100ns、1μs、立ち上り1nsのパルス						操作用電源: 480Vp-p以上、パルス幅100ns、1μs、立ち上り1nsのパルス入出力: 1,000Vp-p以上、パルス幅100ns、1μs、立ち上り1nsのパルス
耐電圧		AC1,500V以上電源端子一括と入出力端子、非充電金属部間						AC1,500V以上電源端子一括と非充電金属部間
振動（耐久）		10～55Hz 複振幅0.75mm X、Y、Z各方向2h
質量		約140g

*電源投入より50ms経過する以前に入った入力に対しては、タイマ動作しません。

型番リスト

表示件数

型番

タイプ形式	機能	制御出力	タイマ有無	タイマ詳細	その他機能	電源電圧	RoHS?	最小発注数量

2入力1出力タイプ	単機能（AND/OR動作）	リレー出力 1c（コモン共通）	なし	タイマなし	信号入力反転機能	AC100～240V	-	1個
2入力1出力タイプ	単機能（AND/OR動作）	リレー出力 1c（コモン共通）	なし	タイマなし	信号入力反転機能(UL規格認定品)	AC100～240V	-	1個
2入力1出力タイプ	単機能（AND/OR動作）	リレー出力 1c	なし	タイマなし	信号入力反転機能	DC24V	-	1個
2入力1出力タイプ	フリップフロップ機能	リレー出力 1c（コモン共通）	なし	タイマなし	信号入力反転機能	AC100～240V	-	1個
2入力1出力タイプ	多機能（AND/OR動作）	トランジスタ出力(NPNコレクタ出力)	あり	ワンショット・ONディレイ・OFFディレイ機能(0.01～0.1s、0.1～1s切替)	信号入力反転機能/同期モード切替機能	AC100～240V	-	1個
2入力1出力タイプ	多機能（AND/OR動作）	トランジスタ出力(NPNコレクタ出力)	あり	ワンショット・ONディレイ・OFFディレイ機能(0.01～0.1s、0.1～1s切替)	信号入力反転機能/同期モード切替機能	DC24V	-	1個
2入力1出力タイプ	多機能（AND/OR動作）	リレー出力 1c（コモン共通）	あり	ワンショット・ONディレイ・OFFディレイ機能(0.1～1s、1～10s切替)	信号入力反転機能/同期モード切替機能	AC100～240V	-	1個
2入力1出力タイプ	多機能（AND/OR動作）	リレー出力 1c（コモン共通）	あり	ワンショット・ONディレイ・OFFディレイ機能(0.1～1s、1～10s切替)	信号入力反転機能/同期モード切替機能(UL規格認定品)	AC100～240V	-	1個
2入力1出力タイプ	多機能（AND/OR動作）	トランジスタ出力(PNPコレクタ出力)	あり	ワンショット・ONディレイ・OFFディレイ機能(0.1～1s、1～10s切替)	信号入力反転機能/同期モード切替機能(UL規格認定品)	AC100～240V	6	1個
2入力1出力タイプ	多機能（AND/OR動作）	リレー出力 1c	あり	ワンショット・ONディレイ・OFFディレイ機能(0.1～1s、1～10s切替)	信号入力反転機能/同期モード切替機能	DC24V	-	1個
2入力2出力タイプ	単機能	リレー出力 1a×2	なし	タイマなし	信号入力反転機能	AC100～240V	-	1個
2入力2出力タイプ	単機能	リレー出力 1a×2	あり	OFFディレイ(0.1～1s、1～10s)切替	信号入力反転機能	AC100～240V	-	1個

通常単価(税別) (税込単価)	通常出荷日

11,899円 ( 13,089円 )	在庫品1日目当日出荷可能
13,132円 ( 14,445円 )	1日目
10,899円 ( 11,989円 )	在庫品1日目当日出荷可能
18,082円 ( 19,890円 )	在庫品1日目当日出荷可能
14,979円 ( 16,477円 )	在庫品1日目当日出荷可能
14,899円 ( 16,389円 )	在庫品1日目当日出荷可能
14,922円 ( 16,414円 )	在庫品1日目当日出荷可能
15,028円 ( 16,531円 )	1日目
16,151円 ( 17,766円 )	89日目
14,899円 ( 16,389円 )	在庫品1日目当日出荷可能
11,899円 ( 13,089円 )	在庫品1日目当日出荷可能
16,899円 ( 18,589円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

0.1msの高速入力応答。タイマ機能を内蔵。
【特長】
・2入力のコントローラとしても最適
・レベル制御に便利なフリップフロップ機能タイプ（形S3D2-BK）、電源24Vタイプ（形S3D2-AKD/CKD/CCD）、負荷制御、ランプ表示などに便利な1入力1出力オフディレイ（2回路）タイプ（形S3D2-DK/EK）も用意
・センサ用電源は余裕の200mA
・幅30mmの超スリムボディ
・タイマ機能を装備した多機能タイプを用意

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

オムロン
ハンディチェッカ E39-VA

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

センサコントローラ S3D2のレビュー

4.5平均満足度：4.54件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

製菓機械部品

満足度：5.02021/08/23

素直に取り付けられて良かったのですが、別にスイッチ有るのにきずかず少し焦りました。順調に動き助かりました。

1人が参考にしています。

社内設備

満足度：5.02021/05/26

安定した性能で希望していた制御ができました。メーカー品なので安心して使用できます。

0人が参考にしています。

検査器と検出器を繋げる際に

満足度：4.02019/04/23

カメラみたいな検査器と検出器とを繋げる際に利用しています。社内で他の人が使用していたのを見て選定し購入しました。特に気に...もっと読む

0人が参考にしています。

パーツフィーダに付いているセンサのコントローラー取替

満足度：4.02018/06/16

コンパクトで、配線も容易です。説明書の文字が小さいので、拡大コピーしたほうが分かりやすいです。

0人が参考にしています。
