日本トムソン

エルボール

Name: エルボール
Brand: 日本トムソン
SKU: 221005154190
Rating: 5 (2 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): 727円～3,741円

税込単価: 800円～4,115円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本トムソン

ピロボール

通常価格(税別)： 1,055円 (税込価格：1,161円)

通常出荷日：在庫品1日目

【特長】・特殊亜鉛ダイカスト合金の本体と、それに交差した軸心をもつボールスタッ...

詳細情報を確認する

種類
ロッドエンドベアリング
ロッドエンドベアリング種類
エルボール
本体材質
特殊亜鉛ダイカスト合金
ボール材質
スチール
最高許容温度 (℃)
80

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が36型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

LHSA

LHS

製品仕様

LHSAの構造

LHSA 4

LHSA 5、6

LHSA 8以上

LHSの構造

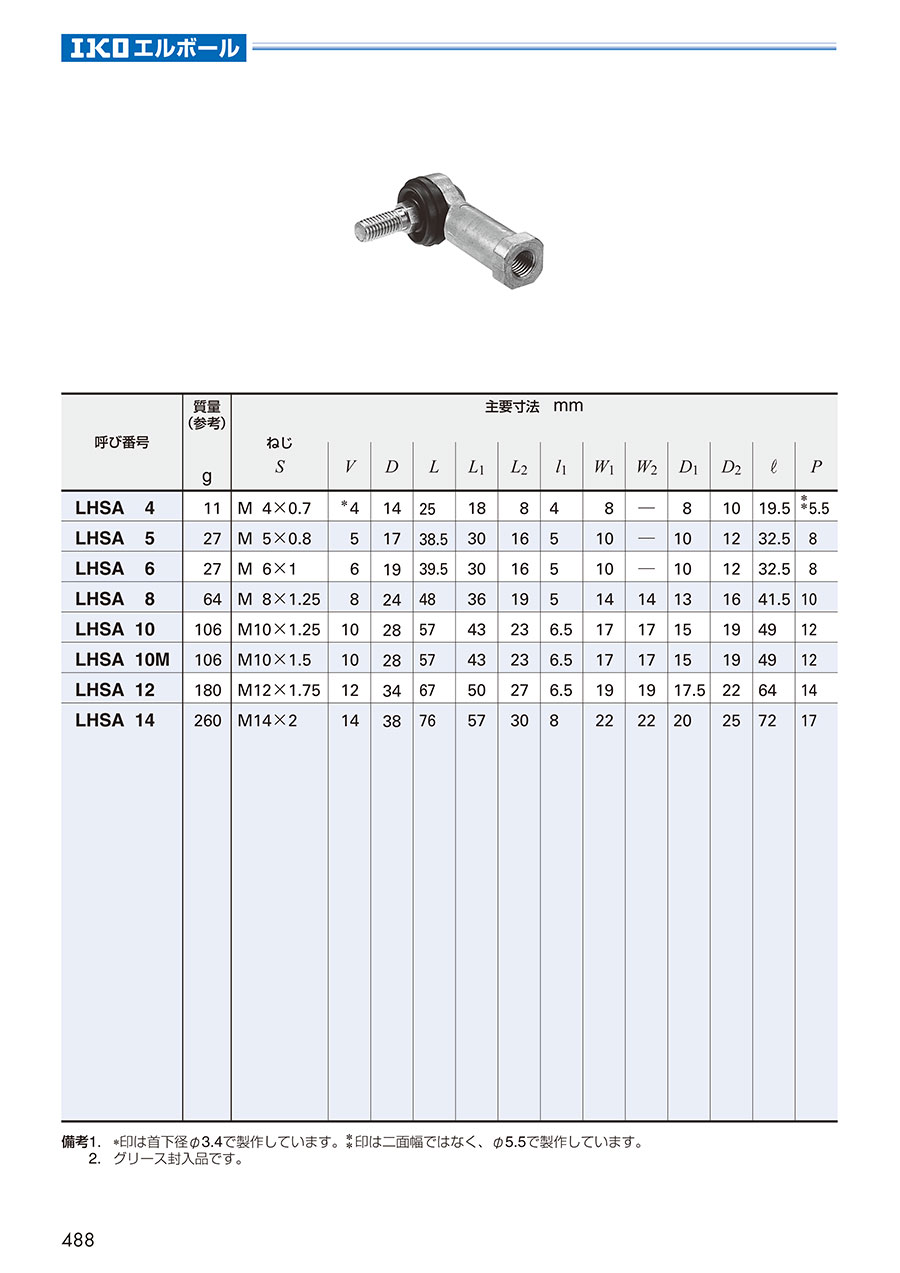

規格表

LHSA

型番	質量（参考） g	主要寸法（mm）																	静負荷容量 C_S N
		ねじ																ボール直径
		S	V	D	L	L₁	L₂	I₁	W₁	W₂	D₁	D₂	l	P	l₁	l₂	l₃	ボール直径
LHSA4	11	M4×0.7	※4	14	25	18	8	4	8	-	8	10	19.5	※※5.5	7	7	5	8	880
LHSA5	27	M5×0.8	5	17	38.5	30	16	5	10	-	10	12	32.5	8	12	13	10	11.112	1,180
LHSA6	27	M6×1	6	19	39.5	30	16	5	10	-	10	12	32.5	8	12	13	10	11.112	1,670
LHSA8	64	M8×1.25	8	24	48	36	19	5	14	14	13	16	41.5	10	14.5	17	12.5	15	4,380
LHSA10	106	M10×1.25	10	28	57	43	23	6.5	17	17	15	19	49	12	16	21	17	19.05	7,400
LHSA10M	106	M10×1.5	10	28	57	43	23	6.5	17	17	15	19	49	12	16	21	17	19.05	7,400
LHSA12	180	M12×1.75	12	34	67	50	27	6.5	19	19	17.5	22	64	14	20	30	20	22.225	9,900
LHSA14	260	M14×2	14	38	76	57	30	8	22	22	20	25	72	17	22.5	33.5	22	25.4	14,600

1N≒0.102kgf

※印は首下径φ3.4で製作しています。
※※印は二面幅ではなく、φ5.5で製作しています。

グリース封入品です。

LHS

型番	質量（参考） g	主要寸法（mm）																	静負荷容量 C_S N
		ねじ																ボール直径
		S	V	D	B	L	L₁	L₂	I₁	W	D₁	D₂	l	P	l₁	l₂	l₃	ボール直径
LHS5	22	M5×0.8	5	17	6	35.5	27	16	4	9	9	11	30.5	8	10	15	11	11.112	2,080
LHS6	32	M6×1	6	19.5	6.75	39.7	30	16	5	11	10	13	36.5	10	11.5	18.5	14	12.7	3,290
LHS8	60	M8×1.25	8	24	9	48	36	19	5	14	12.5	16	44	11	14.5	21.5	15	15.875	4,900
LHS10	102	M10×1.5	10	28	10.5	57	43	23	6.5	17	15	19	52.5	13	17	26	18	19.05	7,640
LHS12	160	M12×1.75	12	32	12	66	50	27	6.5	19	17.5	22	61	17	20	30	20	22.225	12,400
LHS14	227	M14×2	14	36	13.5	75	57	30	8	22	20	25	69	17	22.5	33.5	22	25.4	14,600
LHS16	300	M16×2	16	40	15	84	64	36	8	22	22	27	74	19	24.5	35.5	23	28.575	19,500
LHS18	445	M18×1.5	18	45	16.5	93.5	71	40	10	27	25	31	84	22	27.5	40.5	25	31.75	25,600
LHS20	580	M20×1.5	20	49	18	101.5	77	43	10	30	27.5	34	90.5	24	30	43	27	34.925	31,600
LHS22	765	M22×1.5	22	54	20	111	84	47	12	32	30	37	99	27	32.5	47.5	30	38.1	39,800

1N≒0.102kgf

グリースは封入していません。適正な潤滑をしてご使用ください。

型番リスト

表示件数

型番

接続ねじ種類

ねじの呼び（M）

潤滑方式

静負荷容量Cs

(N)

ライナー材質

許容傾斜角度 α

(deg)

ダストカバー

RoHS?

最小発注数量

めねじ・右ねじ	[M5] M5X0.8	[給油] 給油（グリース未封入）	2080	-	15	なし	10	1個
めねじ・左ねじ	[M5] M5X0.8	[給油] 給油（グリース未封入）	2080	-	15	なし	-	1個
めねじ・右ねじ	[M6] M6X1	[給油] 給油（グリース未封入）	3290	-	17	なし	-	1個
めねじ・左ねじ	[M6] M6X1	[給油] 給油（グリース未封入）	3290	-	17	なし	10	1個
めねじ・右ねじ	[M8] M8X1.25	[給油] 給油（グリース未封入）	4900	-	18	なし	-	1個
めねじ・左ねじ	[M8] M8X1.25	[給油] 給油（グリース未封入）	4900	-	18	なし	10	1個
めねじ・右ねじ	[M10] M10X1.5	[給油] 給油（グリース未封入）	7640	-	19	なし	10	1個
めねじ・左ねじ	[M10] M10X1.5	[給油] 給油（グリース未封入）	7640	-	19	なし	10	1個
めねじ・右ねじ	[M12] M12X1.75	[給油] 給油（グリース未封入）	12400	-	19	なし	-	1個
めねじ・左ねじ	[M12] M12X1.75	[給油] 給油（グリース未封入）	12400	-	19	なし	10	1個
めねじ・右ねじ	[M14] M14X2	[給油] 給油（グリース未封入）	14600	-	20	なし	-	1個
めねじ・左ねじ	[M14] M14X2	[給油] 給油（グリース未封入）	14600	-	20	なし	-	1個
めねじ・右ねじ	[M16] M16X2	[給油] 給油（グリース未封入）	19500	-	20	なし	10	1個
めねじ・左ねじ	[M16] M16X2	[給油] 給油（グリース未封入）	19500	-	20	なし	-	1個
めねじ・右ねじ	[M18] M18X1.5	[給油] 給油（グリース未封入）	25600	-	21	なし	-	1個
めねじ・左ねじ	[M18] M18X1.5	[給油] 給油（グリース未封入）	25600	-	21	なし	10	1個
めねじ・右ねじ	[M20] M20X1.5	[給油] 給油（グリース未封入）	31600	-	20	なし	-	1個
めねじ・左ねじ	[M20] M20X1.5	[給油] 給油（グリース未封入）	31600	-	20	なし	-	1個
めねじ・右ねじ	[M22] M22X1.5	[給油] 給油（グリース未封入）	39800	-	21	なし	-	1個
めねじ・左ねじ	[M22] M22X1.5	[給油] 給油（グリース未封入）	39800	-	21	なし	-	1個
めねじ・右ねじ	[M4] M4X0.7	[給油] 給油（グリース封入済）	880	低炭素鋼	15	なし	-	1個
めねじ・左ねじ	[M4] M4X0.7	[給油] 給油（グリース封入済）	880	低炭素鋼	15	なし	10	1個
めねじ・右ねじ	[M5] M5X0.8	[給油] 給油（グリース封入済）	1180	銅合金	17	なし	-	1個
めねじ・右ねじ	[M5] M5X0.8	[給油] 給油（グリース封入済）	1180	銅合金	17	あり	-	1個
めねじ・左ねじ	[M5] M5X0.8	[給油] 給油（グリース封入済）	1180	銅合金	17	なし	10	1個
めねじ・右ねじ	[M6] M6X1	[給油] 給油（グリース封入済）	1670	銅合金	17	なし	-	1個
めねじ・左ねじ	[M6] M6X1	[給油] 給油（グリース封入済）	1670	銅合金	17	なし	-	1個
めねじ・右ねじ	[M8] M8X1.25	[給油] 給油（グリース封入済）	4380	銅合金	18	なし	-	1個
めねじ・左ねじ	[M8] M8X1.25	[給油] 給油（グリース封入済）	4380	銅合金	18	なし	-	1個
めねじ・右ねじ	[M10] M10X1.25	[給油] 給油（グリース封入済）	7400	銅合金	19	なし	-	1個
めねじ・左ねじ	[M10] M10X1.25	[給油] 給油（グリース封入済）	7400	銅合金	19	なし	-	1個
めねじ・右ねじ	[M10] M10X1.5	[給油] 給油（グリース封入済）	7400	銅合金	19	なし	-	1個
めねじ・右ねじ	[M12] M12X1.75	[給油] 給油（グリース封入済）	9900	銅合金	19	なし	-	1個
めねじ・左ねじ	[M12] M12X1.75	[給油] 給油（グリース封入済）	9900	銅合金	19	なし	-	1個
めねじ・右ねじ	[M14] M14X2	[給油] 給油（グリース封入済）	14600	銅合金	20	なし	-	1個
めねじ・左ねじ	[M14] M14X2	[給油] 給油（グリース封入済）	14600	銅合金	20	なし	10	1個

通常単価(税別) (税込単価)	通常出荷日

931円 ( 1,024円 )	4日目
807円 ( 888円 )	4日目
1,141円 ( 1,255円 )	在庫品1日目当日出荷可能
975円 ( 1,073円 )	4日目
1,235円 ( 1,359円 )	在庫品1日目当日出荷可能
949円 ( 1,044円 )	4日目
1,205円 ( 1,326円 )	4日目
1,210円 ( 1,331円 )	4日目
1,732円 ( 1,905円 )	在庫品1日目当日出荷可能
1,497円 ( 1,647円 )	4日目
1,625円 ( 1,788円 )	4日目
1,625円 ( 1,788円 )	4日目
2,124円 ( 2,336円 )	4日目
2,013円 ( 2,214円 )	6日目
2,808円 ( 3,089円 )	在庫品1日目当日出荷可能
2,821円 ( 3,103円 )	4日目
3,341円 ( 3,675円 )	在庫品1日目当日出荷可能
3,098円 ( 3,408円 )	4日目
3,741円 ( 4,115円 )	4日目
3,654円 ( 4,019円 )	4日目
884円 ( 972円 )	在庫品1日目当日出荷可能
727円 ( 800円 )	4日目
952円 ( 1,047円 )	在庫品1日目当日出荷可能
997円 ( 1,097円 )	5日目
880円 ( 968円 )	在庫品1日目当日出荷可能
871円 ( 958円 )	在庫品1日目当日出荷可能
1,078円 ( 1,186円 )	在庫品1日目当日出荷可能
1,038円 ( 1,142円 )	6日目
1,123円 ( 1,235円 )	在庫品1日目当日出荷可能
1,282円 ( 1,410円 )	在庫品1日目当日出荷可能
1,116円 ( 1,228円 )	4日目
1,137円 ( 1,251円 )	6日目
1,773円 ( 1,950円 )	在庫品1日目当日出荷可能
1,469円 ( 1,616円 )	在庫品1日目当日出荷可能
2,102円 ( 2,312円 )	4日目
1,818円 ( 2,000円 )	7日目

詳細情報

基本情報

基本情報

【特長】
・特殊亜鉛ダイカスト合金の本体と、それに交差した軸心をもつボールスタッドとを一体化した自動調心形の球面滑り軸受です。
・滑り面の一定したすきまにより、低トルクで回転と揺動及び傾斜運動を行うことができ、円滑な力の伝達ができます。
・また、耐摩耗性に優れ長期間安定した精度の維持ができ、保守が簡単で経済性の高い軸受です。
【用途】
・自動車、建設機械、農業用機械及び包装機械などのリンク機構に数多く使用されています。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ
