耐スパッタ用被覆チューブ
- 通常単価(税別)
- 4,475円～40,637円
- 税込単価
- 4,923円～44,701円
【特長】・難燃性樹脂（V-0相当）を被覆したポリアミド系チューブ。
詳細情報を確認する- 種類
- ストレート
- 芯数 (本)
- 1
- 材質
- ポリアミド
- 色
- グレー
- 使用温度範囲(空気時) (℃)
- -15::90
- 使用流体
- 水 / 空気 / 熱媒体油
- カットサービス対応
- なし
- 使用真空圧力 (kPa)
- -100
未確定：候補が9型番あります。
商品情報
製品仕様
仕様
| 使用流体 | 空気、熱媒体油（条件有※1）、水（条件有※1） |
|---|---|
| 最高使用圧力（20℃ 65%RH時） | 1.0MPa（※2） |
| 使用真空圧力 | -100kPa |
| 使用温度範囲 | -15～+90℃（凍結なきこと） |
警告
- ※1 使用流体が水、熱媒体油の時は、下記の条件を必ず守ってください。
- ・水、熱媒体油使用の際は、サージ圧力を最高使用圧力以下に抑えてご使用ください。
- ・異物や汚染物が混入していない日本国内の一般水道水は使用可能です。その他の水を使用の場合は実機評価にてご確認ください。
- ・ワンタッチ継手に接続して水、熱媒体油を使用される際は、インサートリング（WR）を必ず使用してください。
- ※2 最高使用圧力は、 20℃ 65%RH時の値です。その他の温度の場合は、破壊圧力曲線から十分余裕のある安全率を見てご使用ください。
破壊圧力曲線（参考値）

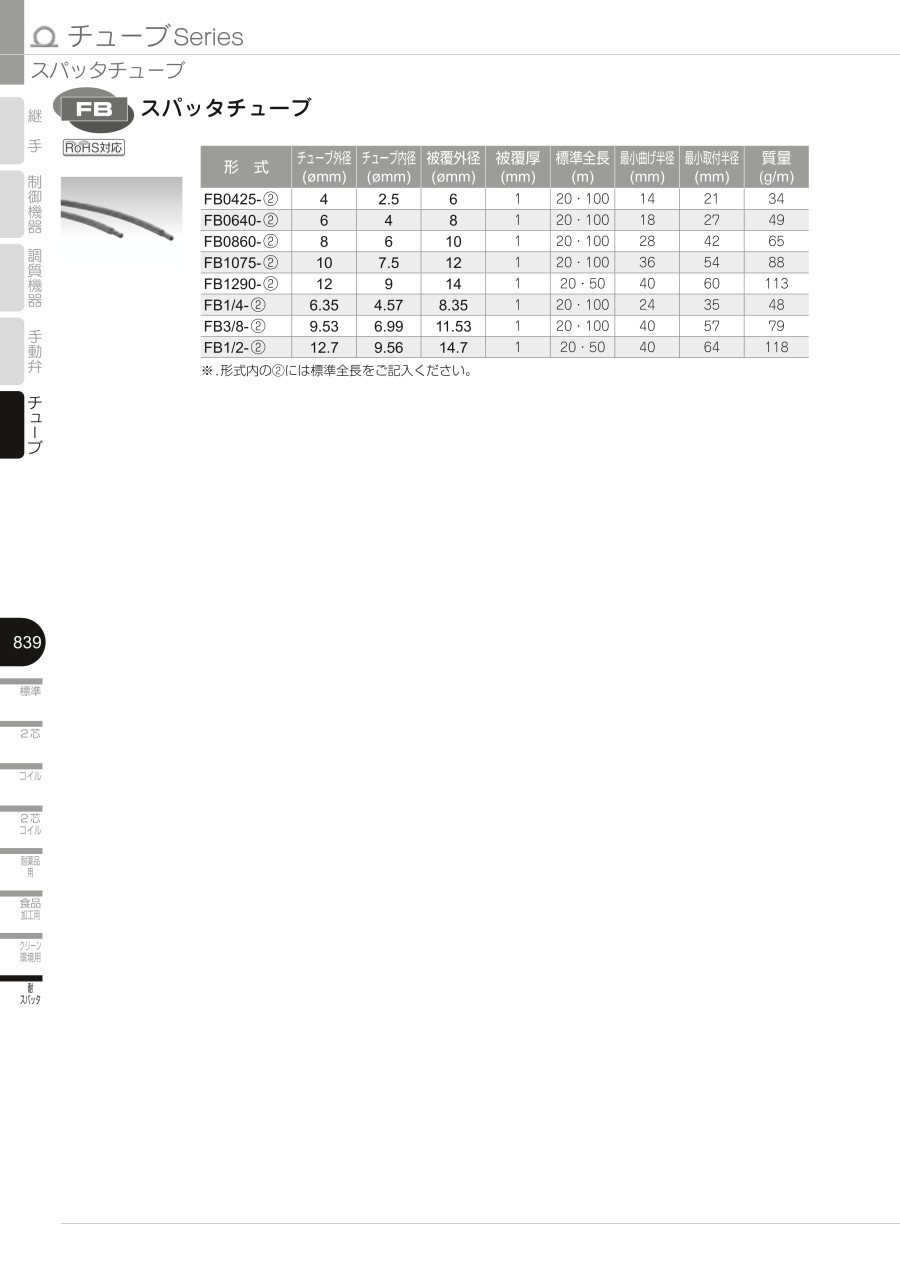

規格表
| 形式 | チューブ外径 （φmm） | チューブ内径 （φmm） | 被覆外径 （φmm） | 被覆厚 （mm） | 標準全長 （m） | 最小曲げ半径 （mm） | 最小取付半径 （mm） | 質量 （g/m） |
|---|---|---|---|---|---|---|---|---|
| FB 0425- （2） | 4 | 2.5 | 6 | 1 | 20・100 | 14 | 21 | 34 |
| FB 0640- （2） | 6 | 4 | 8 | 1 | 20・100 | 18 | 27 | 49 |
| FB 0860- （2） | 8 | 6 | 10 | 1 | 20・100 | 28 | 42 | 65 |
| FB 1075- （2） | 10 | 7.5 | 12 | 1 | 20・100 | 36 | 54 | 88 |
| FB 1290- （2） | 12 | 9 | 14 | 1 | 20 | 40 | 60 | 113 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,475円 ( 4,923円 ) | 在庫品1日目当日出荷可能 |
20,202円 ( 22,222円 ) | 6日目 |
4,991円 ( 5,490円 ) | 在庫品1日目当日出荷可能 |
27,617円 ( 30,379円 ) | 8日目 |
6,938円 ( 7,632円 ) | 8日目 |
32,538円 ( 35,792円 ) | 8日目 |
8,457円 ( 9,303円 ) | 6日目 |
40,637円 ( 44,701円 ) | 8日目 |
10,883円 ( 11,971円 ) | 6日目 |
