メカニカル部品技術窓口
偏心クランプボルト SLEC-B
- 種類
- 本体
- 本体材質
- SCM435
ご注意
- カタログの寸法公差に変更が御座います。正しい公差は以下の通りです。
ガイド部公差
SLEC-M3-B-EL、SLEC-M4-B-EL、SLEC-M5-B-EL：-0.016～+0.008
SLEC-M6-B-EL、SLEC-M8-B-EL：-0.020～+0.007
取付穴径(B)の公差：F8
商品情報

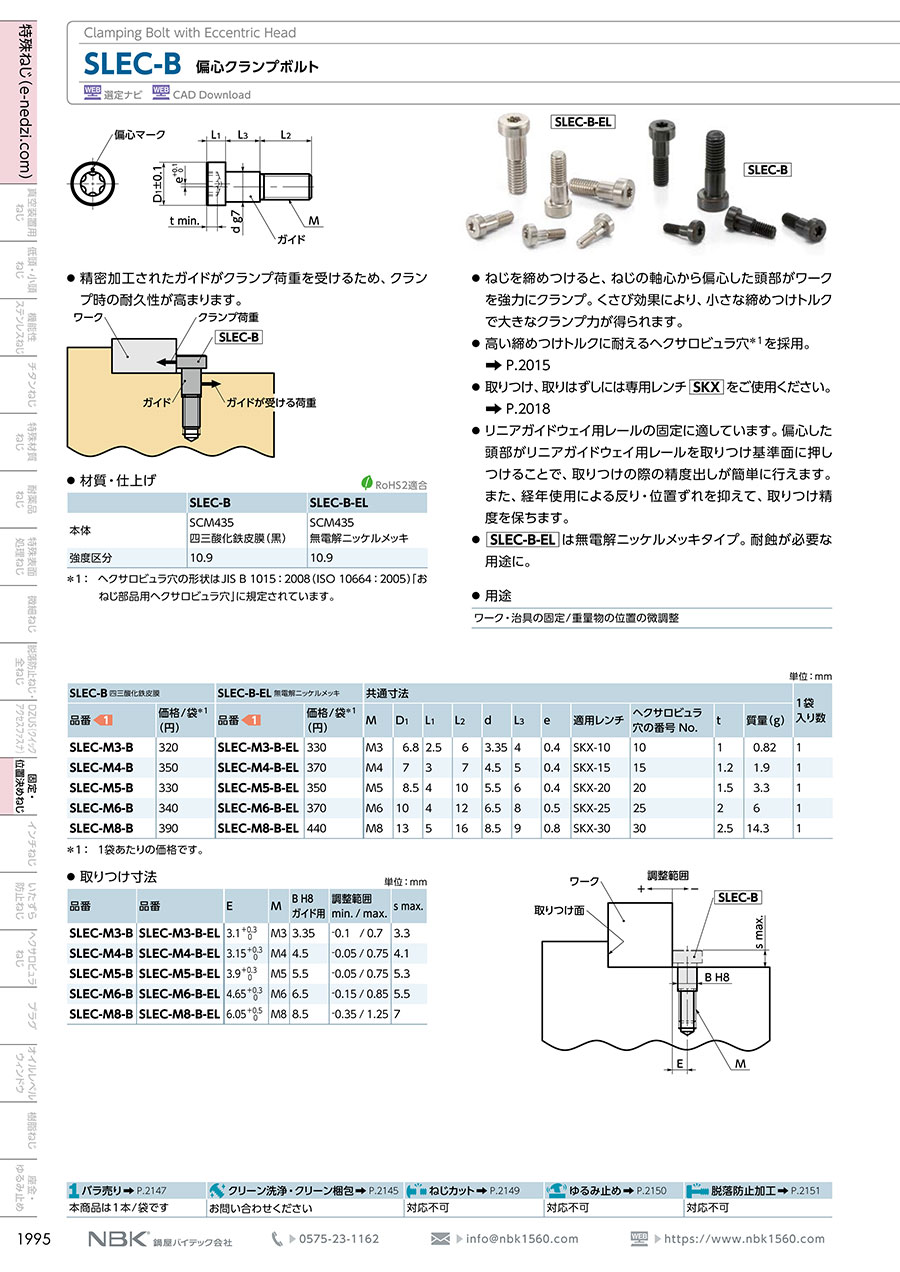

偏心クランプボルト SLEC-Bの仕様
SLEC-B／SLEC-B-ELの外観
SLEC-B／SLEC-B-ELの寸法図
※ガイド部径(d)の公差は以下の通り変更しております。
変更前g7→
SLEC-M3-B-EL、SLEC-M4-B-EL、SLEC-M5-B-EL
：変更後-0.016～+0.008
SLEC-M6-B-EL、SLEC-M8-B-EL
：変更後-0.020～+0.007
精密加工されたガイドがクランプ荷重を受けるため、クランプ時の耐久性が高まります
（単位：mm）
| SLEC-B 四三酸化鉄皮膜 | SLEC-B-EL 無電解ニッケルメッキ | 共通寸法 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 品番 | 品番 | M | D1 | L1 | L2 | d | L3 | e | 適用レンチ | ヘクサロビュラ穴の番号 No. | t | 質量 （g） |
| SLEC-M3-B | SLEC-M3-B-EL | M3 | 6.8 | 2.5 | 6 | 3.35 | 4 | 0.4 | SKX-10 | 10 | 1 | 0.82 |
| SLEC-M4-B | SLEC-M4-B-EL | M4 | 7 | 3 | 7 | 4.5 | 5 | 0.4 | SKX-15 | 15 | 1.2 | 1.9 |
| SLEC-M5-B | SLEC-M5-B-EL | M5 | 8.5 | 4 | 10 | 5.5 | 6 | 0.4 | SKX-20 | 20 | 1.5 | 3.3 |
| SLEC-M6-B | SLEC-M6-B-EL | M6 | 10 | 4 | 12 | 6.5 | 8 | 0.5 | SKX-25 | 25 | 2 | 6 |
| SLEC-M8-B | SLEC-M8-B-EL | M8 | 13 | 5 | 16 | 8.5 | 9 | 0.8 | SKX-30 | 30 | 2.5 | 14.3 |
材質・仕上げ
| - | SLEC-B | SLEC-B-EL |
|---|---|---|
| 本体 | SCM435 四三酸化鉄皮膜（黒） | SCM435 無電解ニッケルメッキ |
| 強度区分 | 10.9 | 10.9 |
- ※1ヘクサロビュラ穴の形状はJIS B 1015：2008（ISO 10664：2005）「おねじ部品用ヘクサロビュラ穴」に規定されています。
取り付け寸法
取り付け寸法図
※取付穴径(B)の公差は以下の通り変更しております。
SLEC-B-EL全サイズ：変更前H8→変更後F8
（単位：mm）
| 品番 | 品番 | E | M | B H8 ガイド用 | 調整範囲 min.／max. | s max. |
|---|---|---|---|---|---|---|
| SLEC-M3-B | SLEC-M3-B-EL | 3.1（0～+0.3） | M3 | 3.35 | -0.1／0.7 | 3.3 |
| SLEC-M4-B | SLEC-M4-B-EL | 3.15（0～+0.3） | M4 | 4.5 | -0.05／0.75 | 4.1 |
| SLEC-M5-B | SLEC-M5-B-EL | 3.9（0～+0.3） | M5 | 5.5 | -0.05／0.75 | 5.3 |
| SLEC-M6-B | SLEC-M6-B-EL | 4.65（0～+0.3） | M6 | 6.5 | -0.15／0.85 | 5.5 |
| SLEC-M8-B | SLEC-M8-B-EL | 6.05（0～+0.5） | M8 | 8.5 | -0.35／1.25 | 7 |
取り付け方法
図1
偏心クランプボルトの頭部座面が軽くあたるまで、ねじ穴にねじ込んでください（図1）。このとき偏心マークの位置は揃っていなくてもかまいません。
図2
偏心マークが図2の位置になるように、偏心クランプボルトをゆるめてください。
図3
偏心クランプボルトをさらにゆるめて、偏心マークが図3の位置になるようにしてください。
偏心マークが図3の位置にある状態で、固定したいワークを偏心クランプボルトと取りつけ面の間に入れてください。
図4
偏心クランプボルトを右回転に締めつけると、頭部がワークを取りつけ面に押しつけてワークを固定します（図4）。
使用例
偏心クランプボルト SLEC-Bの使用例
リニアガイドウェイ用レール推奨サイズ
（単位：mm）
| レールの呼び | レール幅 W | 適用偏心クランプボルト | |
|---|---|---|---|
| #9 | 9 | SLEC-M3-B | SLEC-M4-B |
| #12 | 12 | SLEC-M3-B | SLEC-M4-B |
| #15 | 15 | SLEC-M3-B | SLEC-M4-B |
| #20 | 20 | SLEC-M4-B | SLEC-M5-B |
| #25 | 23 | SLEC-M5-B | SLEC-M6-B |
| #30 | 28 | SLEC-M6-B | SLEC-M8-B |
| #35 | 34 | SLEC-M8-B | SLEC-M10-B |
| #45 | 45 | SLEC-M10-B | SLEC-M12-B |
| #55 | 53 | SLEC-M12-B | - |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
411円 ( 452円 ) | 4日目 |
518円 ( 570円 ) | 4日目 |
457円 ( 503円 ) | 4日目 |
457円 ( 503円 ) | 4日目 |
464円 ( 510円 ) | 4日目 |
446円 ( 491円 ) | 4日目 |
556円 ( 612円 ) | 4日目 |
457円 ( 503円 ) | 4日目 |
562円 ( 618円 ) | 4日目 |
528円 ( 581円 ) | 4日目 |
詳細情報
基本情報
ねじを締めつけると、ねじの軸心から偏心した頭部がワークを強力にクランプ。
【特長】
・くさび効果により、小さな締めつけトルクで大きなクランプ力が得られる。
・リニアガイドウェイ用レールの固定に適している。
・リニアガイドウェイ用レールを取りつけ基準面に押しつけることで、取りつけの際の精度出しが簡単に行える。
・経年使用による反り・位置ずれを抑える。
【用途】
・リニアガイドウェイ用レールの固定／ワーク・治具の固定。
ご注意
- カタログの寸法公差に変更が御座います。正しい公差は以下の通りです。
ガイド部公差
SLEC-M3-B-EL、SLEC-M4-B-EL、SLEC-M5-B-EL：-0.016～+0.008
SLEC-M6-B-EL、SLEC-M8-B-EL：-0.020～+0.007
取付穴径(B)の公差：F8
