メカニカル部品技術窓口
偏心クランプボルト SLEC-A-EL
- 種類
- 本体
- 本体材質
- SCM435
- 表面処理
- 無電解ニッケルメッキ
商品情報
偏心クランプボルト SLEC-A-ELの仕様
SLEC-A-ELの外観
SLEC-A-ELの寸法図
（単位：mm）
| SLEC-A 四三酸化鉄皮膜 | SLEC-A-EL 無電解ニッケルメッキ | 共通寸法 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 品番 | 品番 | M | L | D1 | L1 | e | 適用レンチ | ヘクサロビュラ穴の番号 No. | t | 質量（g） |
| SLEC-M3-A | SLEC-M3-A-EL | M3 | 6 | 6.8 | 2.5 | 0.4 | SKX-10 | 10 | 1 | 0.7 |
| SLEC-M4-A | SLEC-M4-A-EL | M4 | 8 | 7 | 3 | 0.4 | SKX-15 | 15 | 1.2 | 1.6 |
| SLEC-M5-A | SLEC-M5-A-EL | M5 | 10 | 8.5 | 4 | 0.4 | SKX-20 | 20 | 1.5 | 2.6 |
| SLEC-M6-A | SLEC-M6-A-EL | M6 | 12 | 10 | 4 | 0.5 | SKX-25 | 25 | 2 | 5.1 |
| SLEC-M8-A | SLEC-M8-A-EL | M8 | 16 | 13 | 5 | 0.8 | SKX-30 | 30 | 2.5 | 11 |
| SLEC-M10-A | SLEC-M10-A-EL | M10 | 20 | 16 | 7 | 1 | SKX-40 | 40 | 3 | 22 |
| SLEC-M12-A | SLEC-M12-A-EL | M12 | 24 | 18 | 8 | 1 | SKX-45 | 45 | 3.5 | 32 |
取り付け寸法
取り付け寸法図
（単位：mm）
| 品番 | E | M | 調整範囲 min.／max. | s max. |
|---|---|---|---|---|
| SLEC-M3-A-EL | 3.1（0～+0.3） | M3 | -0.1／0.7 | 3.3 |
| SLEC-M4-A-EL | 3.15（0～+0.3） | M4 | -0.05／0.75 | 4.1 |
| SLEC-M5-A-EL | 3.9（0～+0.3） | M5 | -0.05／0.75 | 5.3 |
| SLEC-M6-A-EL | 4.65（0～+0.3） | M6 | -0.15／0.85 | 5.5 |
| SLEC-M8-A-EL | 6.05（0～+0.5） | M8 | -0.35／1.25 | 7 |
| SLEC-M10-A-EL | 7.5（0～+0.5） | M10 | -0.5／1.5 | 9.5 |
| SLEC-M12-A-EL | 8.5（0～+0.5） | M12 | -0.5／1.5 | 10.9 |
取り付け方法
図1
偏心クランプボルトの頭部座面が軽くあたるまで、ねじ穴にねじ込んでください（図1）。このとき偏心マークの位置は揃っていなくてもかまいません。
図2
偏心マークが図2の位置になるように、偏心クランプボルトをゆるめてください。
図3
偏心マークを図3の位置までさらにゆるめ、取りつけしたいレールを偏心クランプボルトと取りつけ基準面の間に入れてください。
図4
レール本体の取りつけボルトを仮締めしてください
図3
取りつけ基準面にレールが密着するように、偏心クランプボルトを締めつけてください（図5）。
図4
レール本体の取りつけボルトを本締めしてください（図6）
使用例
使用例
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
387円 ( 426円 ) | 4日目 |
399円 ( 439円 ) | 在庫品1日目当日出荷可能 |
387円 ( 426円 ) | 4日目 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
444円 ( 488円 ) | 在庫品1日目当日出荷可能 |
518円 ( 570円 ) | 4日目 |
698円 ( 768円 ) | 4日目 |
詳細情報
基本情報
ねじを締めつけると、ねじの軸心から偏心した頭部がワークを強力にクランプ。
【特長】
・くさび効果により、小さな締めつけトルクで大きなクランプ力が得られる。
・取りつけ、取りはずしには専用レンチSKXをご使用。
・リニアガイドウェイ用レールの固定に適している。
・偏心した頭部がリニアガイドウェイ用レールを取りつけ基準面に押しつけることで、取りつけの際の精度出しが簡単に行える。
・また、経年使用による反り・位置ずれを抑えて、取りつけ精度を保つ。
・SLEC-A-ELは無電解ニッケルメッキタイプ。
・耐蝕が必要な用途に。
【用途】
・リニアガイドウェイ用レールの固定／ワーク・治具の固定。

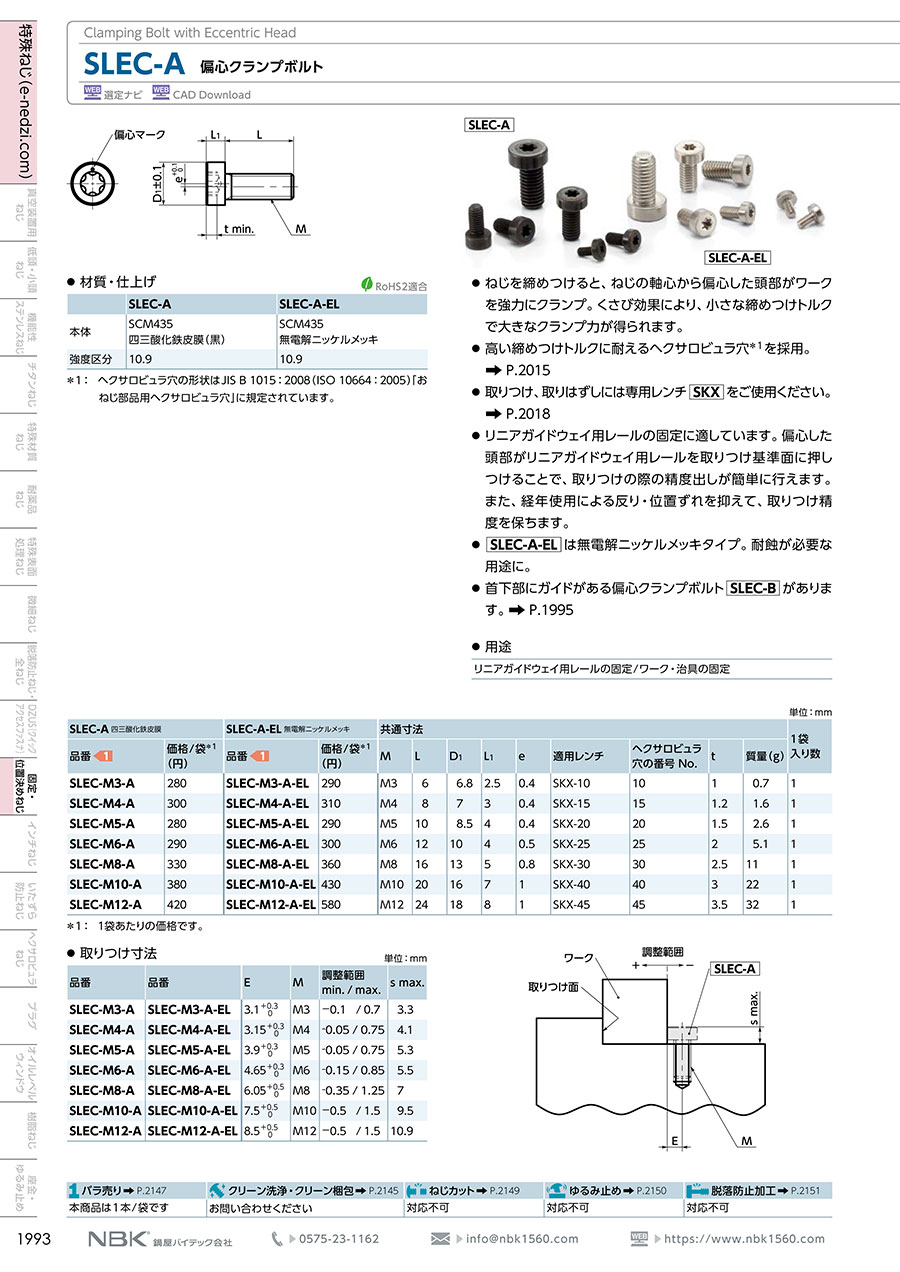

カタログ
