鍋屋バイテック

リニアクランパ・ズィー用アダプタプレート PHKL

カタログ |

通常単価(税別): 868円～2,519円

税込単価: 955円～2,771円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：在庫品1日目

リニアクランパ・ズィー用のアダプタプレート。【特長】・PHKLを使用することで...

種類
高さ調整ブロック
材質
アルミ
本体材質
A5052
表面処理
アルマイト処理
制御方式
マニュアル

未確定：候補が14型番あります。

商品情報
型番リスト
詳細情報

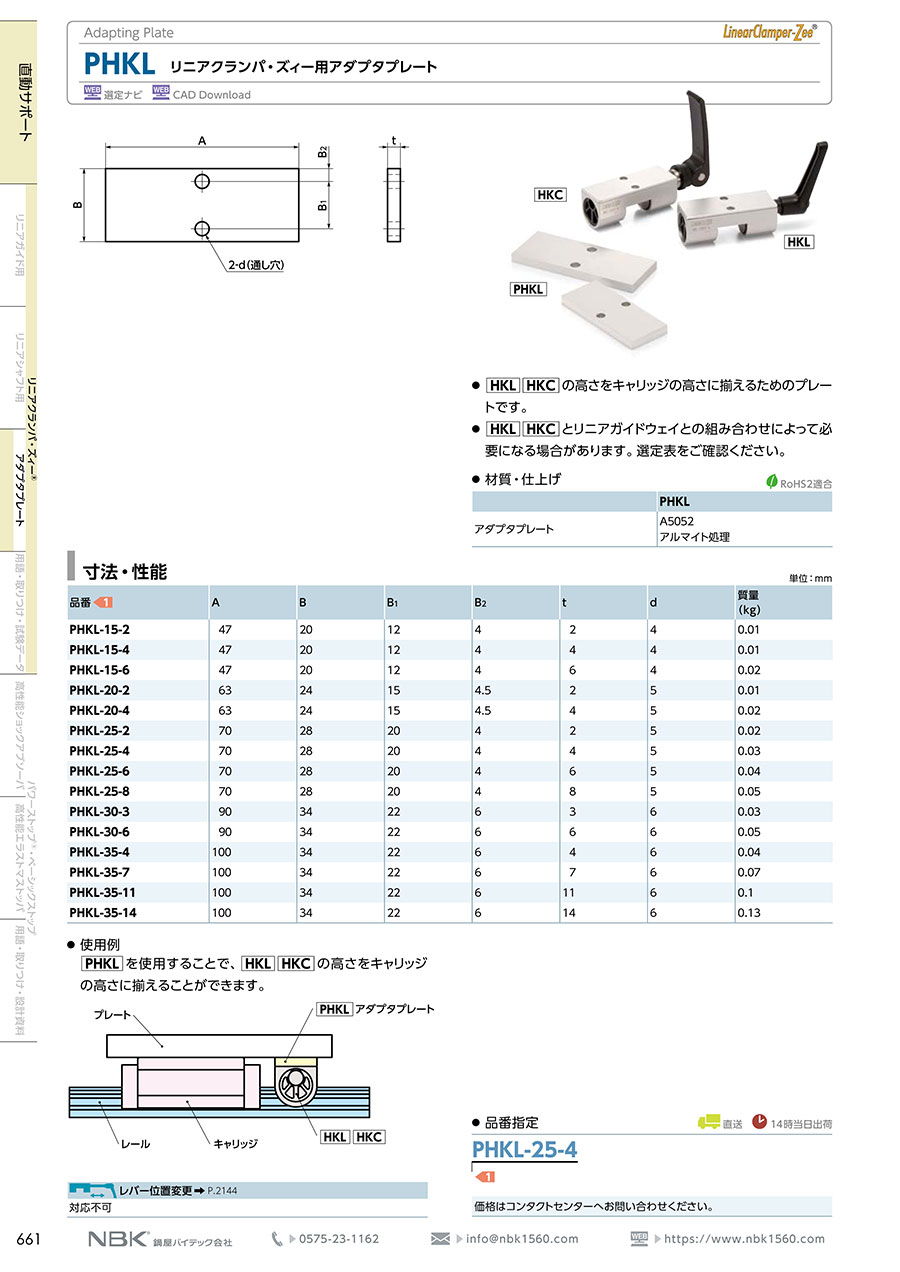

カタログ

商品情報

リニアクランパ・ズィー用アダプタプレート PHKLの仕様

リニアクランパ・ズィー用アダプタプレート PHKLの外観

リニアクランパ・ズィー用アダプタプレート PHKLの寸法図

リニアクランパ・ズィー用アダプタプレート PHKLの使用イメージ

（単位：mm）

品番	A	B	B₁	B₂	t	d	質量（kg）
PHKL-15-2	47	20	12	4	2	4	0.01
PHKL-15-4	47	20	12	4	4	4	0.01
PHKL-15-6	47	20	12	4	6	4	0.02
PHKL-20-2	63	24	15	4.5	2	5	0.01
PHKL-20-4	63	24	15	4.5	4	5	0.02
PHKL-25-2	70	28	20	4	2	5	0.02
PHKL-25-4	70	28	20	4	4	5	0.03
PHKL-25-6	70	28	20	4	6	5	0.04
PHKL-25-8	70	28	20	4	8	5	0.05
PHKL-30-3	90	34	22	6	3	6	0.03
PHKL-30-6	90	34	22	6	6	6	0.05
PHKL-35-4	100	34	22	6	4	6	0.04
PHKL-35-7	100	34	22	6	7	6	0.07
PHKL-35-11	100	34	22	6	11	6	0.1
PHKL-35-14	100	34	22	6	14	6	0.13

注意・禁止事項

記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
商品情報の制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。

型番リスト

表示件数

型番

呼び型番

板厚 t

(mm)

本体長さ

(mm)

本体幅

(mm)

最小発注数量

15	2	47	20	1個
15	4	47	20	1個
15	6	47	20	1個
20	2	63	24	1個
20	4	63	24	1個
25	2	70	28	1個
25	4	70	28	1個
25	6	70	28	1個
25	8	70	28	1個
30	3	90	34	1個
30	6	90	34	1個
35	7	100	34	1個
35	11	100	34	1個
35	14	100	34	1個

通常単価(税別) (税込単価)	通常出荷日

930円 ( 1,023円 )	在庫品1日目当日出荷可能
1,399円 ( 1,539円 )	4日目
2,097円 ( 2,307円 )	4日目
868円 ( 955円 )	4日目
1,565円 ( 1,722円 )	3日目
908円 ( 999円 )	4日目
1,555円 ( 1,711円 )	3日目
2,297円 ( 2,527円 )	4日目
2,297円 ( 2,527円 )	4日目
1,345円 ( 1,480円 )	3日目
1,899円 ( 2,089円 )	4日目
1,997円 ( 2,197円 )	4日目
2,497円 ( 2,747円 )	4日目
2,519円 ( 2,771円 )	4日目

詳細情報

基本情報

基本情報

リニアクランパ・ズィー用のアダプタプレート。
【特長】
・PHKLを使用することで、HKL、HKCの高さをキャリッジの高さに揃えることができる。
・HKL、HKCとリニアガイドウェイとの組み合わせによって必要になる場合がある。
・アダプタプレート材質：A5052。
・アダプタプレート仕上げ：アルマイト処理。
【用途】
・任意の位置決めや、びびり防止、剛性アップに。

カタログ
