メカニカル部品技術窓口
リニアクランパ・ズィー 低コストタイプ HKL
- 通常単価(税別)
- 10,246円～15,938円
- 税込単価
- 11,271円～17,532円
マニュアルタイプのリニアクランパ・ズィー。【特長】・レバーを締めつけてレールを...
詳細情報を確認するご注意
- ※カタログで確認できないレールタイプは、鍋屋バイテックの 選定表 からご選定ください。
未確定：候補が5型番あります。
商品情報
外形図
製品仕様
構造
製品仕様
- 制御方式：マニュアル
- 使用温度：-10～+50℃
- 適用レールの呼び：#15～#35
材質・仕上げ
| 商品記号 | HKL |
|---|---|
| 本体 | A6063相当 アルマイト処理 |
| スプリング | SUP12相当 亜鉛メッキ |
| ボルト | SUS304相当 |
| レバー | ナイロン6（つや消し黒） |
| スペーサ | SUS304 |
| コンタクトセクション・ジョー | ガラス繊維強化ナイロン6（黒） |
| コンタクトセクション・パッド | SUS304 |
取りつけ
| ねじの呼び*1 | 締めつけトルク（N・m） |
|---|---|
| M4 | 2.5 |
| M5 | 5.5 |
| M6 | 9.5 |
*1：強度区分8.8以上のねじをご使用ください。

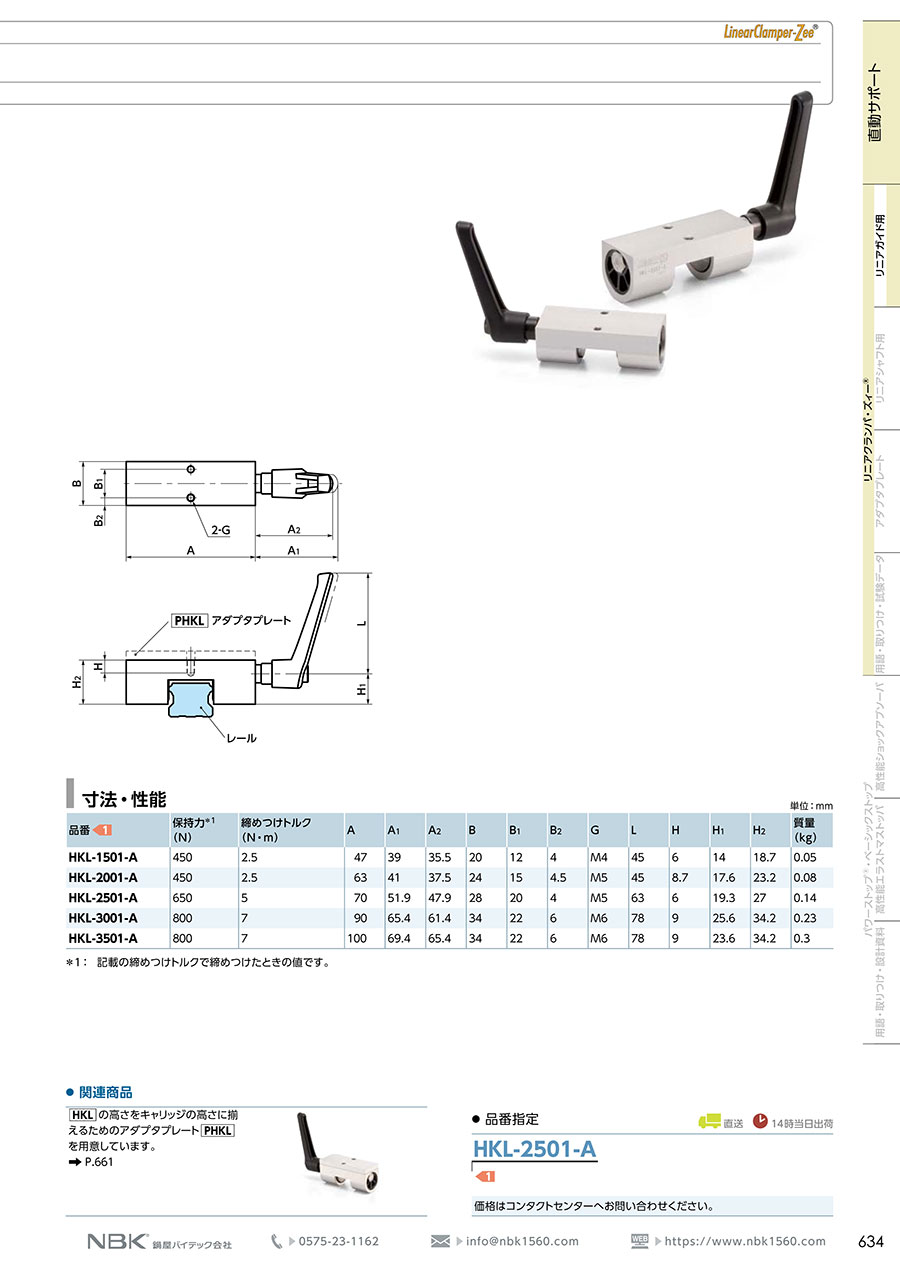

規格表
寸法・性能
| 型番 | 保持力*1（N） | 締めつけトルク（N・m） | A | A1 | A2 | B | B1 | B2 | G | L | H | H1 | H2 | 質量（kg） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HKL-1501-A | 450 | 2.5 | 47 | 39 | 35.5 | 20 | 12 | 4 | M4 | 45 | 6 | 14 | 18.7 | 0.05 |
| HKL-2001-A | 450 | 2.5 | 63 | 41 | 37.5 | 24 | 15 | 4.5 | M5 | 45 | 8.7 | 17.6 | 23.2 | 0.08 |
| HKL-2501-A | 650 | 5 | 70 | 51.9 | 47.9 | 28 | 20 | 4 | M5 | 63 | 6 | 19.3 | 27 | 0.14 |
| HKL-3001-A | 800 | 7 | 90 | 65.4 | 61.4 | 34 | 22 | 6 | M6 | 78 | 9 | 25.6 | 34.2 | 0.23 |
| HKL-3501-A | 800 | 7 | 100 | 69.4 | 65.4 | 34 | 22 | 6 | M6 | 78 | 9 | 23.6 | 34.2 | 0.3 |
*1：記載の締めつけトルクで締めつけたときの値です。
使用例
注意・禁止事項
注意・禁止事項
- ※ 記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
- ※ 誤記・脱字による損害については責任を負いかねます。
使用上のご注意
※レバーをゆるめすぎるとコンタクトセクションが脱落する場合があります。レバーをゆるめすぎないようにしてください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,246円 ( 11,271円 ) | 在庫品1日目当日出荷可能 |
11,332円 ( 12,465円 ) | 在庫品1日目当日出荷可能 |
11,505円 ( 12,656円 ) | 在庫品1日目当日出荷可能 |
15,938円 ( 17,532円 ) | 在庫品1日目当日出荷可能 |
15,054円 ( 16,559円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
マニュアルタイプのリニアクランパ・ズィー。
【特長】
・レバーを締めつけてレールをクランプする。
・軽量・低コスト。
・コンパクト設計。既存システムへの組みつけも容易。
【用途】
・任意の位置決め用途。
・テーブルの保持、位置ぎめ、びびり防止、剛性アップ。
ご注意
- ※カタログで確認できないレールタイプは、鍋屋バイテックの 選定表 からご選定ください。
商品担当おすすめ
鍋屋バイテック
リニアクランパ・ズィー リニアシャフト用 MKR
テーブルの保持・位置ぎめ・びびり防止に使える常時開（Normally、Open）タイプのリニアシャフト用です。リニアシャフトに加え、丸シャフトにもご使用ください。
リニアクランパ・ズィー 低コストタイプ HKLのレビュー
製造機械への取付け
5
5.02022/09/06
現場の人に急いでいる！と言われミスミさんの納期が一番早かったので注文。何とか納品に間に合って良かったです。
0人が参考にしています。
生産設備均し板移動部改造時に使用
5
5.02021/01/29
マニュアルタイプのリニアクランパ・ズィーを購入しました。
レバーを締めつけてレールをクランプする為、設計もコンパクトで、...もっと読む
0人が参考にしています。
