ステンレス製 ボールバルブ フルボアエコノミータイプ（CSZ）
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 3,630円～5,249円
- 税込単価
- 3,993円～5,774円
【ブランド】コンサス【材質】本体：SCS13Aシート：PTFE【構造】フルポー...
詳細情報を確認する未確定：候補が4型番あります。
商品情報

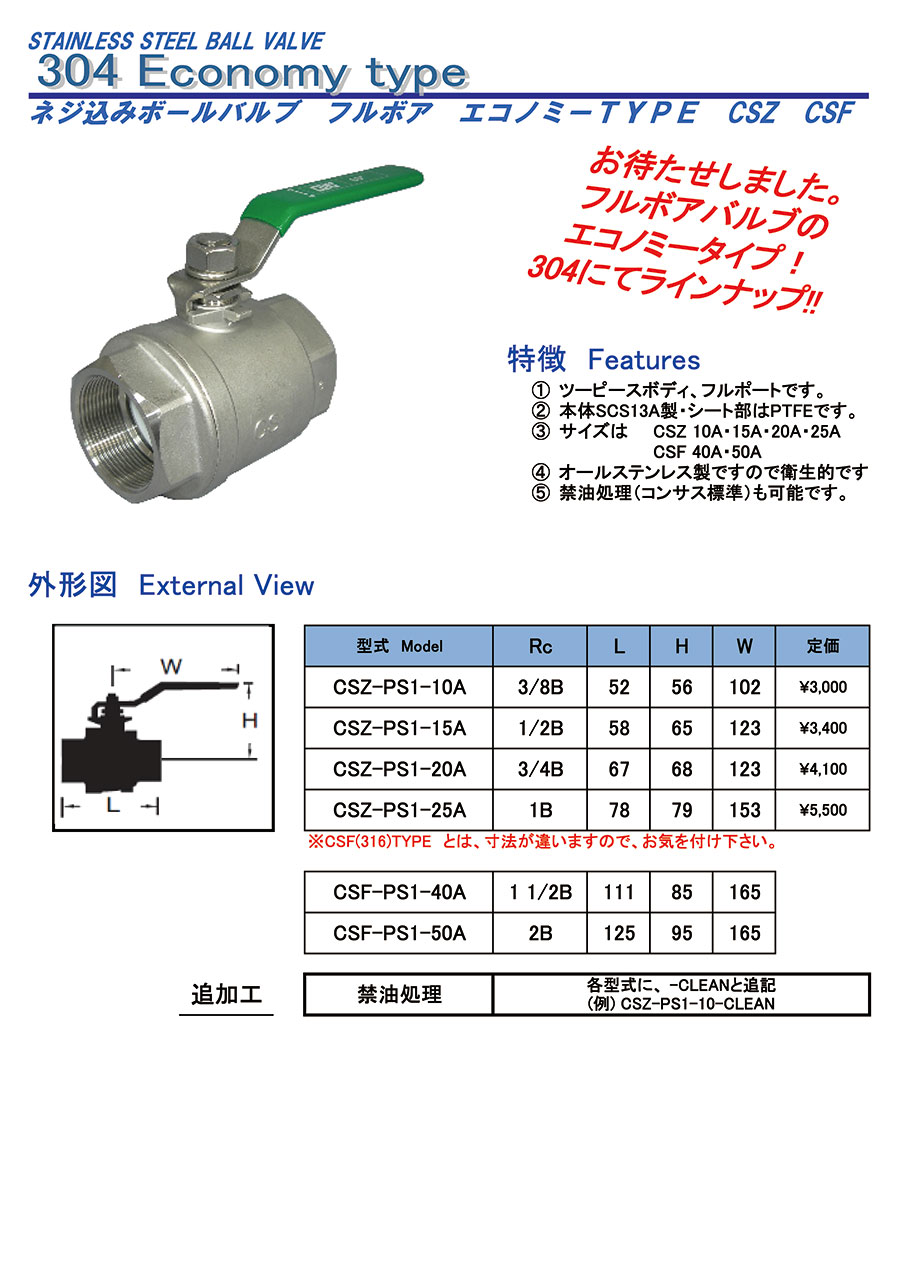

外形図
製品仕様
規格表
| 型式 | 寸法 | ||
|---|---|---|---|
| L(mm) | H(mm) | W(mm) | |
| CSZ-PS1-10A | 52 | 56 | 102 |
| CSZ-PS1-15A | 58 | 65 | 123 |
| CSZ-PS1-20A | 67 | 68 | 123 |
| CSZ-PS1-25A | 78 | 79 | 153 |
使用例
取付図
商品特長詳細
CSZ 圧力・温度対応表
寸法図・構成部品
UNIT:mm
| SIZE | ｄ | L | Rc | S | H | W | |
|---|---|---|---|---|---|---|---|
| 3/8B | 10A | 12.7 | 52 | Rc 3/8 | 22 | 56 | 102 |
| 1/2B | 15A | 15 | 58 | Rc 1/2 | 25 | 65 | 123 |
| 3/4B | 20A | 20 | 67 | Rc 3/4 | 32 | 68 | 123 |
| 1B | 25A | 25 | 78 | Rc 1 | 38 | 79 | 153 |
| ⑬ | HANDLE COVER | ハンドルカバー | PVC | 1 | |
|---|---|---|---|---|---|
| ⑫ | HANDLE | ハンドル | SUS304 | 1 | |
| ⑪ | SPRONG WASHER | ばね座金 | SUS304 | 1 | |
| ⑩ | NUT | ナット | SUS304 | 1 | |
| ⑨ | GLAND | パッキン押え | SUS304 | 1 | |
| ⑧ | GLAND PACEING | グランドパッキン | PTFE | 1 | |
| ⑦ | THRUST WASHER | スラストワッシャ | PTFE | 1 | |
| ⑥ | GASKET | ガスケット | PTFE | 1 | |
| ⑤ | STEM | ステム | SUS304 | 1 | |
| ④ | BALL SEATS | ボールシート | PTFE | 2 | |
| ③ | BALL | ボール | SCS13A | 1 | or CF8 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,630円 ( 3,993円 ) | 3日目 |
4,650円 ( 5,115円 ) | 3日目 |
4,991円 ( 5,490円 ) | 在庫品1日目当日出荷可能 |
5,249円 ( 5,774円 ) | 3日目 |
詳細情報
基本情報
【ブランド】コンサス
【材質】
本体：SCS13A
シート：PTFE
【構造】
フルポート
フルポアバルブのエコノミータイプ！
304にてラインナップ！！
【特長】
・ツーピースボディ、フルポートです
・本体SCS13A製・シート部はPTFEです
・オールステンレス製ですので衛生的です
・液体用、気体用に最適で、フランジ継手が推奨
【用途】
・様々なステンレス配管用に使用可能
カタログ
商品担当おすすめ
ステンレス製 ボールバルブ フルボアエコノミータイプ（CSZ）のレビュー
自社設備品の各所に使用
5
5.02018/05/30
自社設備品のエアーおよび水配管の各所に使用しています。本商品に対し特に強いこだわりがあったわけではありませんが、口径の合...もっと読む
2人が参考にしています。
廃液排出用バルブ
5
5.02019/11/21
廃液排出時にフルボアサイズのバルブ指定がきたので
急ぎ注文しました 在庫品が豊富なのでたすかりました
0人が参考にしています。
よくあるご質問（FAQ）
Q海外製の装置についているへルールに似た形の継手があるのですが、接続できません。
A
海外の継手はそれぞれ国や地域ごとに採用している規格が違う（SMS規格、3A規格、DIN規格等）ため、よく似た形ではあっても接合できない場合があります。
規格をご確認の上ご購入ください。
規格をご確認の上ご購入ください。
Qステンレス304製以外のボールバルブはありますか。
A
ツーピースボディ、フルポート構造品であればステンレス316製だけでなく316L製も取り揃えております。
