VMG Vプーリー用溝ゲージ
- 通常単価(税別)
- 7,014円～10,761円
- 税込単価
- 7,715円～11,837円
Vプーリー用の溝ゲージ。【特長】・プーリーV溝部の摩耗を確認するためのゲージ。...
詳細情報を確認する- 種類
- 関連部品
- セット/単品
- 単品
ご注意
- 以下の商品は廃番となっております。代替品をご利用ください。
廃止品：VMG-A-SET 代替品：VMGU-A
廃止品：VMG-B-SET 代替品：VMGU-B
廃止品：VMG-C-SET 代替品：VMGU-C
廃止品：VMG-3V-SET 代替品：VMGU-3V
廃止品：VMG-5V-SET 代替品：VMGU-5V
未確定：候補が6型番あります。
商品情報
Vプーリー用の溝ゲージ
プーリーV溝部の摩耗を確認するためのゲージ。
伝動効率向上のため、早期交換推奨。
使用方法
図のように、V溝側面とゲージの隙間を確認。
摩耗限度は0.8mm。ゲージのA部は0.8mmなので、目視確認の目安に。
新品のプーリーにゲージをあてたとき、ゲージとプーリー外周およびV溝底には隙間があく形状。
製品仕様

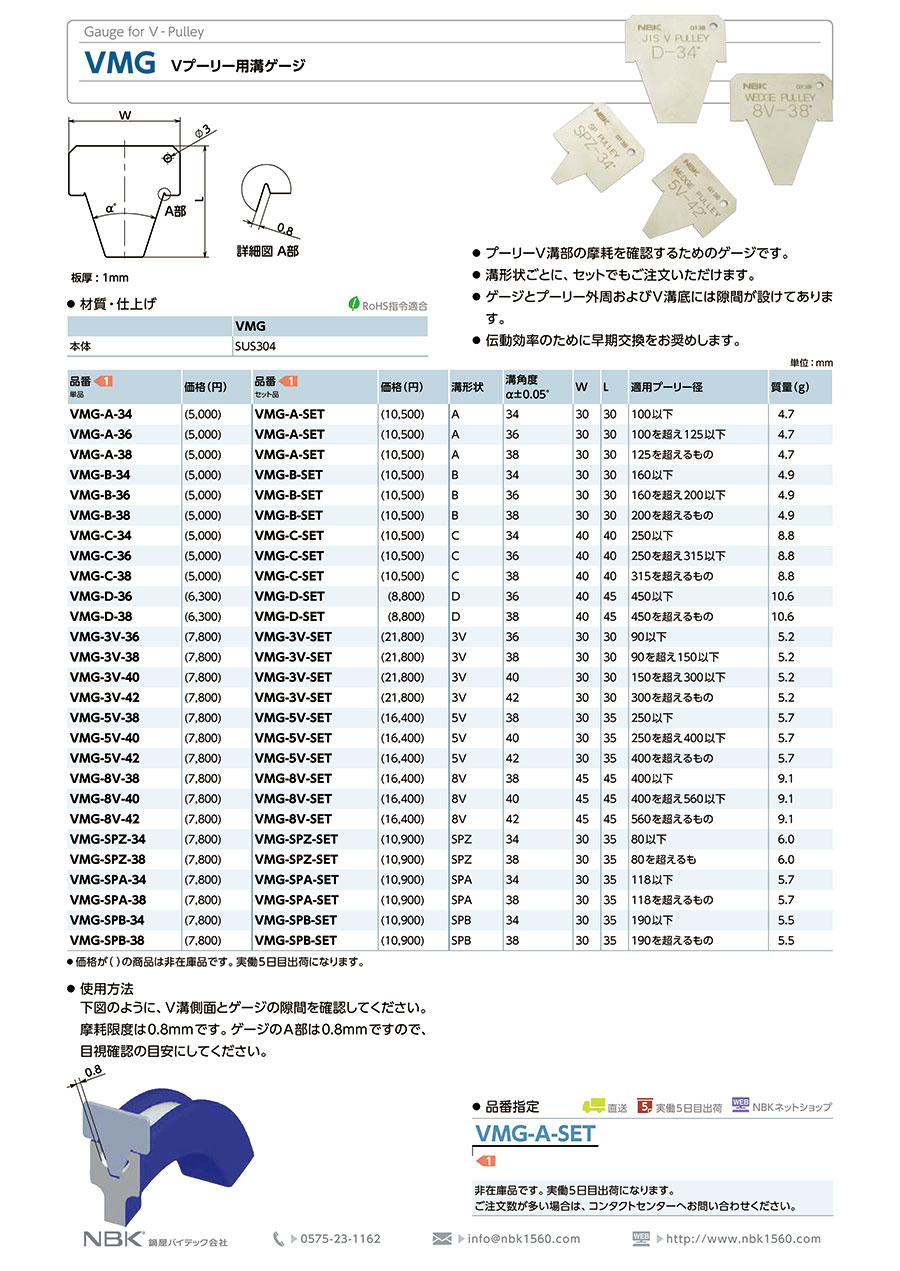

ゲージの形状図・A部詳細図
ゲージ厚さは1mm。
| 品番 単品 | 品番 セット品 | 溝形状 | 溝角度 α±0.05° | W | L | 適用プーリー径 | 質量（ｇ） |
|---|---|---|---|---|---|---|---|
| VMG-A-SET | A | 34 | 30 | 30 | 100以下 | 4.7 | |
| VMG-A-SET | A | 36 | 30 | 30 | 100を超え125以下 | 4.7 | |
| VMG-A-SET | A | 38 | 30 | 30 | 125を超えるもの | 4.7 | |
| VMG-B-SET | B | 34 | 30 | 30 | 160以下 | 4.9 | |
| VMG-B-SET | B | 36 | 30 | 30 | 160を超え200以下 | 4.9 | |
| VMG-B-38 | VMG-B-SET | B | 38 | 30 | 30 | 200を超えるもの | 4.9 |
| VMG-C-34 | VMG-C-SET | C | 34 | 40 | 40 | 250以下 | 8.8 |
| VMG-C-SET | C | 36 | 40 | 40 | 250を超え315以下 | 8.8 | |
| VMG-C-38 | VMG-C-SET | C | 38 | 40 | 40 | 315を超えるもの | 8.8 |
| VMG-3V-36 | VMG-3V-SET | 3V | 36 | 30 | 30 | 90以下 | 5.2 |
| VMG-3V-SET | 3V | 38 | 30 | 30 | 90を超え150以下 | 5.2 | |
| VMG-3V-40 | VMG-3V-SET | 3V | 40 | 30 | 30 | 150を超え300以下 | 5.2 |
| VMG-3V-42 | VMG-3V-SET | 3V | 42 | 30 | 30 | 300を超えるもの | 5.2 |
| VMG-5V-38 | VMG-5V-SET | 5V | 38 | 30 | 35 | 250以下 | 5.7 |
| VMG-5V-SET | 5V | 40 | 30 | 35 | 250を超え400以下 | 5.7 | |
| VMG-5V-SET | 5V | 42 | 30 | 35 | 400を超えるもの | 5.7 |
寸法（単位 mm）・セット内容詳細。
詳細情報
基本情報
Vプーリー用の溝ゲージ。
【特長】
・プーリーV溝部の摩耗を確認するためのゲージ。
・溝形状ごとに、セットでも注文可能。
・伝動効率向上のために早期交換推奨。
【用途】
・プーリーV溝部の摩耗の確認に。
ご注意
- 以下の商品は廃番となっております。代替品をご利用ください。
廃止品：VMG-A-SET 代替品：VMGU-A
廃止品：VMG-B-SET 代替品：VMGU-B
廃止品：VMG-C-SET 代替品：VMGU-C
廃止品：VMG-3V-SET 代替品：VMGU-3V
廃止品：VMG-5V-SET 代替品：VMGU-5V
