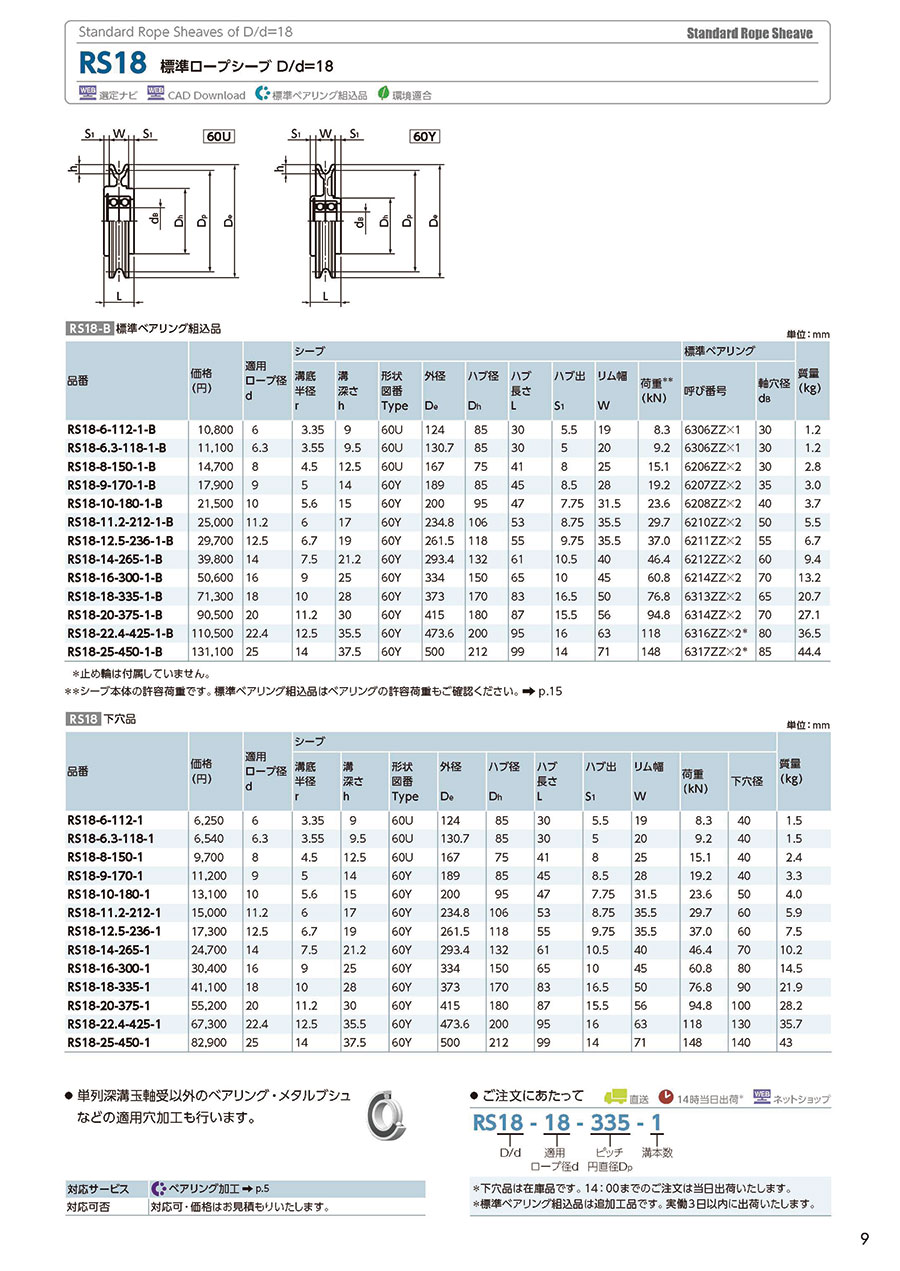

RS18 標準ロープシーブ D/d＝18

RS18 標準ロープシーブ D/d＝18の仕様

標準ロープシーブの外観

• 標準ベアリング：スティール
• 止め輪※：スティール

• ※ ベアリング外径が150mmを超えるサイズには付属していません。

標準ロープシーブの構造

RS18-B（60U）の寸法図

RS18-B（60Y）の寸法図

RS18-B（標準ベアリング組込品）

（単位：mm）

1. *1RS18-22.4-425-1-B／RS18-25-450-1-Bに止め輪は付属していません。
2. *2シーブ本体の許容荷重です。標準ベアリング組込品はベアリングの許容荷重もご確認ください。

溝部の寸法

（単位：mm）

溝部の寸法図

ロープ径 d	溝底半径 r	溝深さ h	リム幅 W（最大）
6	3.35	9	19
6.3	3.55	9.5	20
8	4.5	12.5	25
9	5	14	28
10	5.6	15	31.5
11.2	6	17	35.5
12.5	6.7	19	35.5
14	7.5	21.2	40
16	9	25	45
18	10	28	50
20	11.2	30	56
22.4	12.5	35.5	63
25	14	37.5	71

• ※ 溝部寸法はJIS B 8807：2003「クレーン用シーブ」に準拠しています。
• ※ JIS G 3525「ワイヤロープ」において、ロープの実際径の許容差は、公称径10mm未満ではその径に対して0～10%、公称径10mm以上は0～7%と規定しています。

標準ベアリング

• 標準ベアリングの適用穴公差：JIS B 0401「寸法公差及びはめあいの方式」の公差域クラス／N7
• 標準ベアリングの形式：JIS B 1521「深溝玉軸受」の両シールド付き
• 標準ベアリングの等級：JIS B 1521「深溝玉軸受」の等級／0級
• 止め輪の種類：JIS B 2804「止め輪」のC形穴用偏心止め輪

注意・禁止事項

• 記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
• 商品情報の制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。
• 画像はシリーズの代表例を記載しています。本製品の仕様と異なる場合がありますのでご注意ください。

• ※ 一部の型番・製品情報のみ掲載しています。
