鍋屋バイテック

MOR フレキシブルカップリングオルダムタイプ

Name: MOR フレキシブルカップリング オルダムタイプ
Brand: 鍋屋バイテック
SKU: 221005152547
Rating: 4.9 (11 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.9

平均満足度4.9

この商品のレビューをみる（11件）

この商品のFAQをみる（2件）

通常単価(税別): 1,070円～13,116円

税込単価: 1,177円～14,428円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

MOS フレキシブルカップリングオルダムタイプ

通常価格(税別)： 204円 (税込価格：224円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

MOL・MOL-C フレキシブルカップリングオルダムタイプ

4.7

通常価格(税別)： 312円 (税込価格：343円)

通常出荷日：在庫品1日目

オルダムタイプのフレキシブルカップリングです。【特長】・許容ミスアライメント大...

詳細情報を確認する

種類詳細
オルダムタイプ
種類
本体
用途
標準 / サーボモータ / ステッピングモータ
本体材質
A2017
許容偏角 (deg)
3
許容ミスアラインメント
偏角 / 偏心
緩衝部材質
ポリアセタール
使用温度範囲 (℃)
-20～80

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が2,915型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

MOR-C

MOR

*1：軸穴径がΦ4以下の場合は止めねじは1カ所です。

MOR-CK

MOR-K

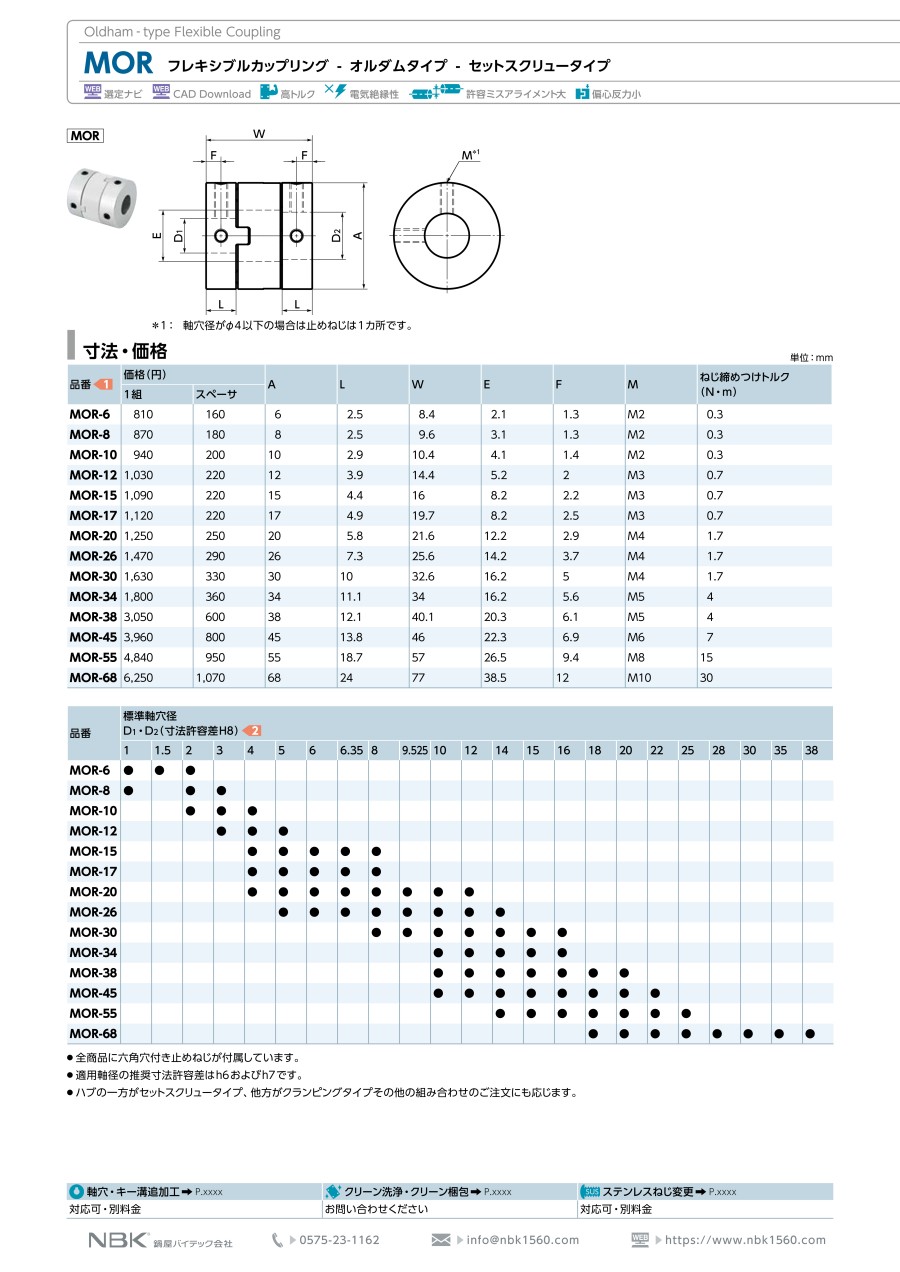

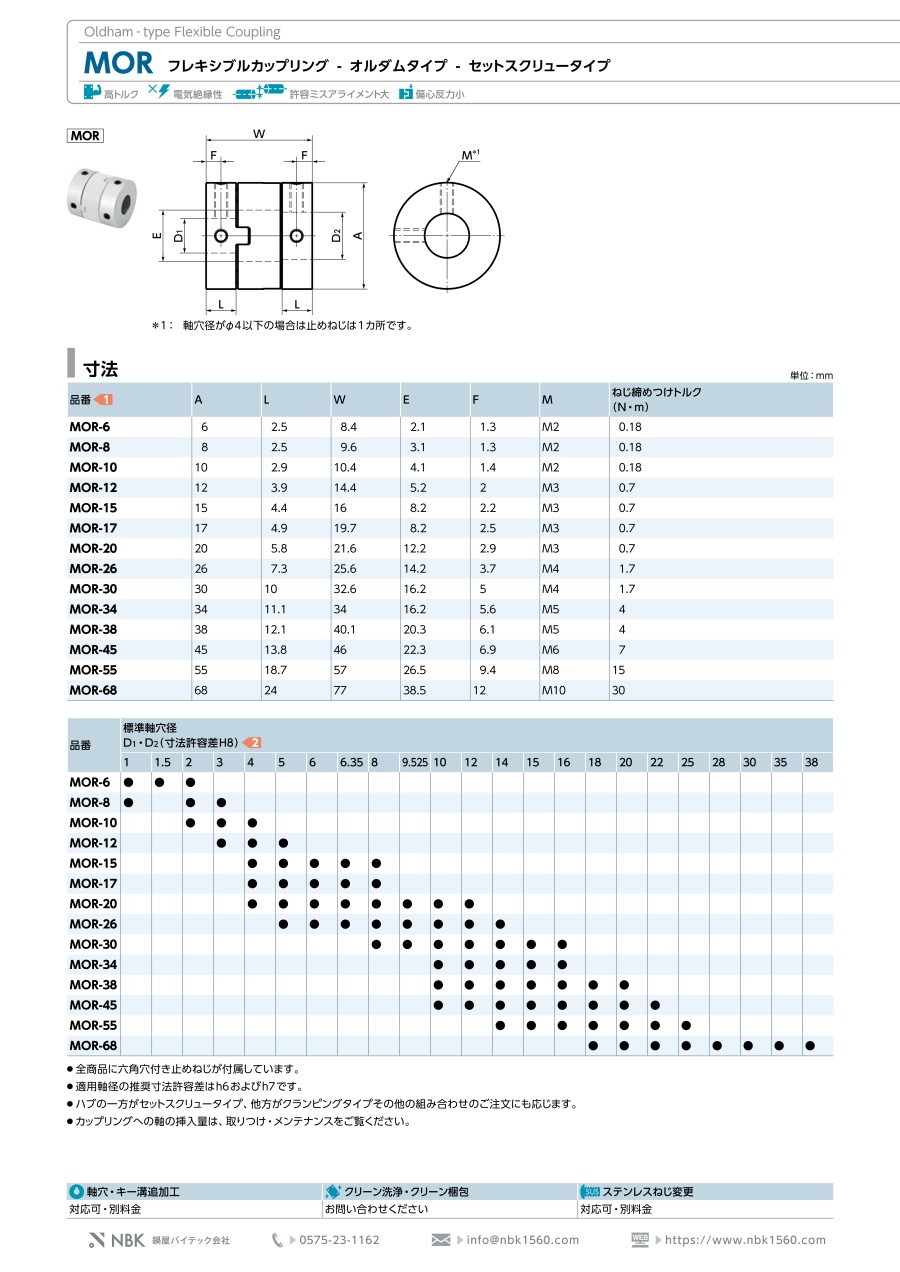

規格表

単位：mm

型番	A	L	W	E	F	G	M	ねじ締めつけトルク（N・m）
MOR-12C	12	6.2	19	5.2	3.1	4	M2	0.5
MOR-15C	15	7	21.2	8.2	3.5	5	M2.5	1
MOR-17C	17	7.3	24.5	8.2	3.7	6	M2.5	1
MOR-20C	20	8.8	27.6	12.2	4.4	7.5	M3	1.5
MOR-26C	26	9.7	30.4	14.2	4.9	9.5	M3	1.5
MOR-30C	30	10	32.6	16.2	5	11.1	M4	2.5
MOR-34C	34	11.1	34	16.2	5.6	12.6	M4	2.5
MOR-38C	38	12.1	40.1	20.3	6	14.2	M5	4
MOR-45C	45	13.8	46	22.3	6.9	16	M5	4
MOR-55C	55	18.7	57	26.5	9.4	20	M6	8
MOR-68C	68	24	77	38.5	12	26	M8	16

型番	標準軸穴径 D₁・D₂
型番	3	4	5	6	6.35	8	9.525	10	12	14	15	16	18	20	22	25	28	30	35
MOR-12C	●	●	●	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
MOR-15C	-	●	●	●	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
MOR-17C	-	-	●	●	●	-	-	-	-	-	-	-	-	-	-	-	-	-	-
MOR-20C	-	-	●	●	●	●	●	●	-	-	-	-	-	-	-	-	-	-	-
MOR-26C	-	-	-	●	●	●	●	●	●	●	-	-	-	-	-	-	-	-	-
MOR-30C	-	-	-	-	-	●	●	●	●	●	-	-	-	-	-	-	-	-	-
MOR-34C	-	-	-	-	-	-	-	●	●	●	●	●	-	-	-	-	-	-	-
MOR-38C	-	-	-	-	-	-	-	●	●	●	●	●	●	●	-	-	-	-	-
MOR-45C	-	-	-	-	-	-	-	-	●	●	●	●	●	●	-	-	-	-	-
MOR-55C	-	-	-	-	-	-	-	-	-	-	-	●	●	●	●	●	-	-	-
MOR-68C	-	-	-	-	-	-	-	-	-	-	-	-	-	●	●	●	●	●	●

全商品に六角穴付きボルトが付属しています。
適用軸径の推奨寸法許容差はh6およびh7です。
上記標準軸穴径以外の軸穴径を選択した場合　型番に追加工軸穴記号BTが付きます。

単位：mm

型番	A	L	W	E	F	M	ねじ締めつけトルク（N・m）
MOR-6	6	2.5	8.4	2.1	1.3	M2	0.3
MOR-8	8	2.5	9.6	3.1	1.3	M2	0.3
MOR-10	10	2.9	10.4	4.1	1.4	M2	0.3
MOR-12	12	3.9	14.4	5.2	2	M3	0.7
MOR-15	15	4.4	16	8.2	2.2	M3	0.7
MOR-17	17	4.9	19.7	8.2	2.5	M3	0.7
MOR-20	20	5.8	21.6	12.2	2.9	M4（ 4≦軸穴径 D₁・D₂≦10） M3（10<軸穴径 D₁・D₂≦12）	1.7 0.7
MOR-26	26	7.3	25.6	14.2	3.7	M4	1.7
MOR-30	30	10	32.6	16.2	5	M4	1.7
MOR-34	34	11.1	34	16.2	5.6	M5	4
MOR-38	38	12.1	40.1	20.3	6.1	M5	4
MOR-45	45	13.8	46	22.3	6.9	M6	7
MOR-55	55	18.7	57	26.5	9.4	M8	15
MOR-68	68	24	77	38.5	12	M10	30

型番	標準軸穴径（寸法許容差H8） D₁・D₂
型番	1	1.5	2	3	4	5	6	6.35	8	9.525	10	12	14	15	16	18	20	22	25	28	30	35	38
MOR-6	●	●	●	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
MOR-8	●	-	●	●	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
MOR-10	-	-	●	●	●	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
MOR-12	-	-	-	●	●	●	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
MOR-15	-	-	-	-	●	●	●	●	●	-	-	-	-	-	-	-	-	-	-	-	-	-	-
MOR-17	-	-	-	-	●	●	●	●	●	-	-	-	-	-	-	-	-	-	-	-	-	-	-
MOR-20	-	-	-	-	●	●	●	●	●	●	●	●	-	-	-	-	-	-	-	-	-	-	-
MOR-26	-	-	-	-	-	●	●	●	●	●	●	●	●	-	-	-	-	-	-	-	-	-	-
MOR-30	-	-	-	-	-	-	-	-	●	●	●	●	●	●	●	-	-	-	-	-	-	-	-
MOR-34	-	-	-	-	-	-	-	-	-	-	●	●	●	●	●	-	-	-	-	-	-	-	-
MOR-38	-	-	-	-	-	-	-	-	-	-	●	●	●	●	●	●	●	-	-	-	-	-	-
MOR-45	-	-	-	-	-	-	-	-	-	-	●	●	●	●	●	●	●	●	-	-	-	-	-
MOR-55	-	-	-	-	-	-	-	-	-	-	-	-	●	●	●	●	●	●	●	-	-	-	-
MOR-68	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	●	●	●	●	●	●	●	●

全商品に六角穴付き止めねじが付属しています。
適用軸径の推奨寸法許容差はh6およびh7です。
上記標準軸穴径以外の軸穴径を選択した場合　型番に追加工軸穴記号BTが付きます。

単位：mm

型番	A	L	W	E	F	G	M	ねじ締めつけトルク（N・m）
MOR-15CK	15	7	21.2	8.2	3.5	5	M2.5	1
MOR-17CK	17	7.3	24.5	8.2	3.7	6	M2.5	1
MOR-20CK	20	8.8	27.6	12.2	4.4	7.5	M3	1.5
MOR-26CK	26	9.7	30.4	14.2	4.9	9.5	M3	1.5
MOR-30CK	30	10	32.6	16.2	5	11.1	M4	2.5
MOR-34CK	34	11.1	34	16.2	5.6	12.6	M4	2.5
MOR-38CK	38	12.1	40.1	20.3	6	14.2	M5	4
MOR-45CK	45	13.8	46	22.3	6.9	16	M5	4
MOR-55CK	55	18.7	57	26.5	9.4	20	M6	8
MOR-68CK	68	24	77	38.5	12	26	M8	16

型番	標準軸穴径 D₁・D₂
型番	6	8	10	12	14	15	16	18	20	22	25	28	30	35
MOR-15CK	●	-	-	-	-	-	-	-	-	-	-	-	-	-
MOR-17CK	●	-	-	-	-	-	-	-	-	-	-	-	-	-
MOR-20CK	●	●	●	-	-	-	-	-	-	-	-	-	-	-
MOR-26CK	●	●	●	●	●	-	-	-	-	-	-	-	-	-
MOR-30CK	-	●	●	●	●	-	-	-	-	-	-	-	-	-
MOR-34CK	-	-	●	●	●	●	●	-	-	-	-	-	-	-
MOR-38CK	-	-	●	●	●	●	●	●	●	-	-	-	-	-
MOR-45CK	-	-	-	●	●	●	●	●	●	-	-	-	-	-
MOR-55CK	-	-	-	-	-	-	●	●	●	●	●	-	-	-
MOR-68CK	-	-	-	-	-	-	-	-	●	●	●	●	●	●

全商品に六角穴付きボルトが付属しています。
適用軸径の推奨寸法許容差はh6およびh7です。
上記標準軸穴径以外の軸穴径を選択した場合　型番に追加工軸穴記号BTが付きます。

単位：mm

型番	A	L	W	E	F	M	ねじ締めつけトルク（N・m）
MOR-15K	15	4.4	16	8.2	2.2	M3	0.7
MOR-17K	17	4.9	19.7	8.2	2.5	M3	0.7
MOR-20K	20	5.8	21.6	12.2	2.9	M4（ 6≦軸穴径 D₁・D₂≦10） M3（10<軸穴径 D₁・D₂≦12）	1.7 0.7
MOR-26K	26	7.3	25.6	14.2	3.7	M4	1.7
MOR-30K	30	10	32.6	16.2	5	M4	1.7
MOR-34K	34	11.1	34	16.2	5.6	M5	4
MOR-38K	38	12.1	40.1	20.3	6.1	M5	4
MOR-45K	45	13.8	46	22.3	6.9	M6	7
MOR-55K	55	18.7	57	26.5	9.4	M8	15
MOR-68K	68	24	77	38.5	12	M10	30

型番	標準軸穴径（寸法許容差H8） D₁・D₂
型番	6	8	10	12	14	15	16	18	20	22	25	28	30	35	38
MOR-15K	●	●	-	-	-	-	-	-	-	-	-	-	-	-	-
MOR-17K	●	●	-	-	-	-	-	-	-	-	-	-	-	-	-
MOR-20K	●	●	●	●	-	-	-	-	-	-	-	-	-	-	-
MOR-26K	●	●	●	●	●	-	-	-	-	-	-	-	-	-	-
MOR-30K	-	●	●	●	●	●	●	-	-	-	-	-	-	-	-
MOR-34K	-	-	●	●	●	●	●	-	-	-	-	-	-	-	-
MOR-38K	-	-	●	●	●	●	●	●	●	-	-	-	-	-	-
MOR-45K	-	-	●	●	●	●	●	●	●	●	-	-	-	-	-
MOR-55K	-	-	-	-	●	●	●	●	●	●	●	-	-	-	-
MOR-68K	-	-	-	-	-	-	-	●	●	●	●	●	●	●	●

全商品に六角穴付き止めねじが付属しています。
適用軸径の推奨寸法許容差はh6およびh7です。
上記標準軸穴径以外の軸穴径を選択した場合　型番に追加工軸穴記号BTが付きます。

製品仕様

材質・仕上げ

	MOR/MOR-C/MOR-K/MOR-CK
ハブ	A2017 アルマイト処理
スペーサ	ポリアセタール
六角穴付き止めねじ	SCM435 四三酸化鉄皮膜（黒）
六角穴付きボルト	SCM435 四三酸化鉄皮膜（黒）

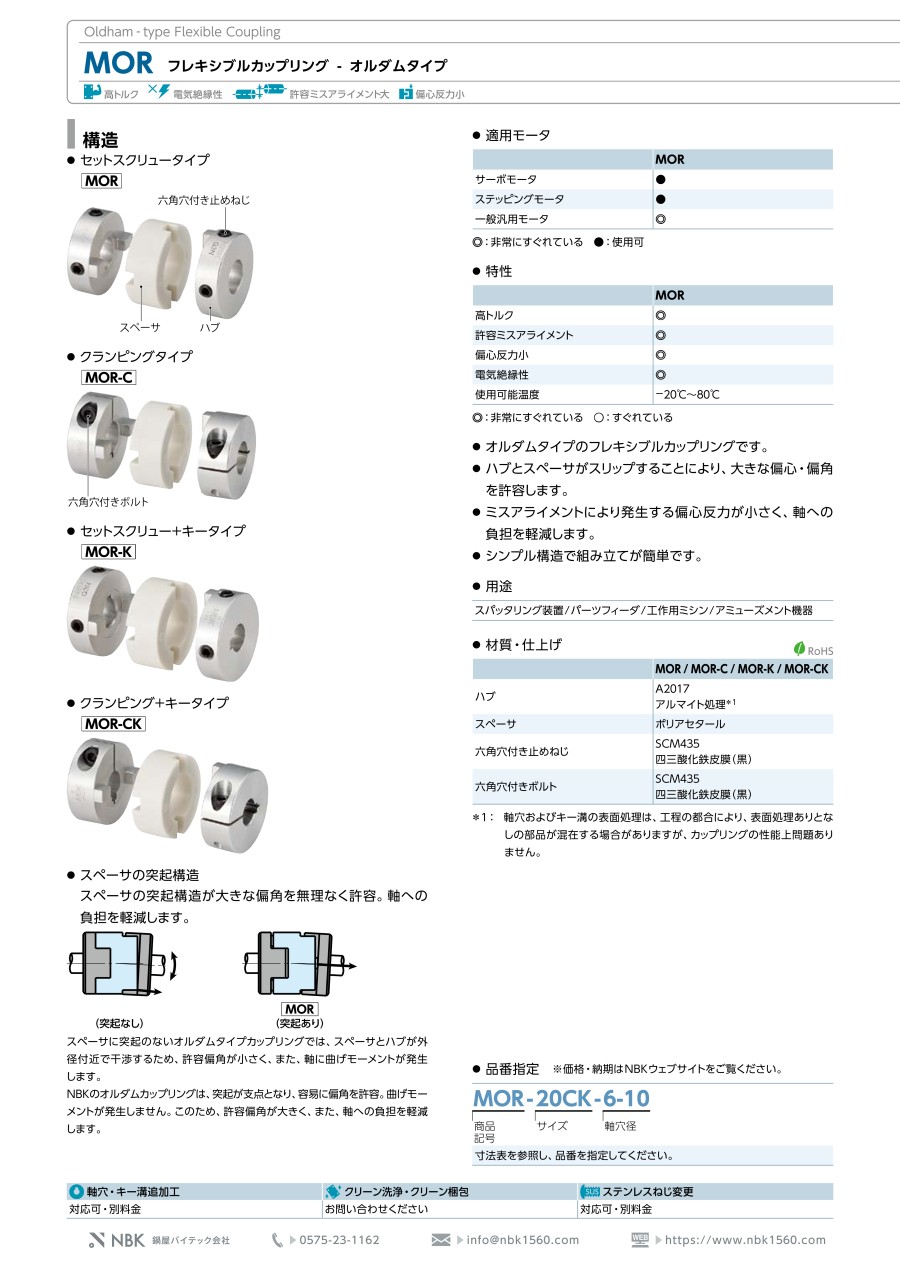

スペーサの突起構造

スペーサの突起構造が大きな偏角を無理なく許容。軸への負担を軽減します。

突起なし

MOR：突起あり

スペーサに突起のないオルダムタイプカップリングでは、スペーサとハブが外径付近で干渉するため、許容偏角が小さく（1°-1.5°）、また、軸に曲げモーメントが発生します。
NBKのオルダムカップリングは、突起が支点となり、容易に偏角を許容。曲げモーメントが発生しません。このため、許容偏角が大きく（3°）、また軸への負担を軽減します。

キー溝寸法

キー溝追加工適用軸穴径一覧単位：mm

標準軸穴径 D			キー溝				キー
			b		t		呼び寸法 b×ｈ
			基準寸法	許容差（JS9）	基準寸法	許容差
			基準寸法	許容差（JS9）	基準寸法	許容差		6	2	±0.0125	1.0	+0.1 0	2×2
8			3	±0.0125	1.4	+0.1 0	3×3
10	12		4	±0.0150	1.8	+0.1 0	4×4
14	15	16	5	±0.0150	2.3	+0.1 0	5×5
18	20	22	6	±0.0150	2.8	+0.1 0	6×6
25	28	30	8	±0.0180	3.3	+0.2 0	8×7
35	38		10	±0.0180	3.3	+0.2 0	10×8

※JIS B 1301より引用
※キー溝加工は、サイズと軸穴径の組合わせで、加工出来ない場合があります。
加工の可否は［絞り込み条件］でご確認ください。
選択できない商品は弊社ではご購入いただけません。
※マシンキーは下部の［関連部品］を参照ください。

性能

型番	最大軸穴径（mm）	常用トルク^*1 （N・m）	最大トルク^*1 （N・m）	最高回転数（min^-1 ）	慣性モーメント^*2 （kg・m² ）	静的ねじりばね定数（N・m/rad）	許容偏心（mm）	許容偏角（°）	質量^*2 （g）
MOR-6	2	0.2	0.4	100,000	2.2×10の-9乗	5	0.5	3	0.4
MOR-8	3	0.5	1	78,000	7.4×10の-9乗	12	0.7	3	0.8
MOR-10	4	0.8	1.6	63,000	1.9×10の-8乗	23	0.9	3	1
MOR-12	5	1	2	52,000	5.3×10の-8乗	60	1	3	3
MOR-15	8	1.6	3.2	42,000	1.4×10の-7乗	80	1	3	4
MOR-17	8	2.2	4.4	37,000	2.8×10の-7乗	120	1.2	3	7
MOR-20	12	3.2	6.4	31,000	5.7×10の-7乗	120	1.2	3	9
MOR-26	14	6	12	24,000	2.1×10の-6乗	300	1.5	3	20
MOR-30	16	15	30	21,000	5.4×10の-6乗	530	2	3	38
MOR-34	16	16	32	18,000	9.1×10の-6乗	1000	2.5	3	52
MOR-38	20	28	56	16,000	1.6×10の-5乗	1500	2.5	3	69
MOR-45	22	30	60	14,000	3.3×10の-5乗	2400	3	3	110
MOR-55	26	45	90	11,000	1.0×10の-4乗	4100	4	3	230
MOR-68	38	80	160	9,000	3.7×10の-4乗	6400	4.5	3	430

*1：負荷変動がなく、一方向回転時の値です。負荷変動が大きい、または正逆運転がある場合は余裕を持ったサイズを選択してください。周囲温度が30℃を超える場合は、常用トルク・最大トルクを表の温度補正係数で補正してください。MORの使用可能温度は-20℃～80℃です。
*2：最大軸穴径での値です。

型番	最大軸穴径（mm）	常用トルク^*1 （N・m）	最大トルク^*1 （N・m）	最高回転数（min^-1 ）	慣性モーメント^*2 （kg・m² ）	静的ねじりばね定数（N・m/rad）	許容偏心（mm）	許容偏角（°）	質量^*2 （g）
MOR-12C	5	1	2	52,000	6.6×10の-8乗	60	1	3	3
MOR-15C	6	1.6	3.2	42,000	1.7×10の-7乗	80	1	3	5
MOR-17C	6.35	2.2	4.4	37,000	3.8×10の-7乗	120	1.2	3	9
MOR-20C	10	3.2	6.4	31,000	8.0×10の-7乗	120	1.2	3	13
MOR-26C	14	6	12	24,000	2.5×10の-6乗	300	1.5	3	24
MOR-30C	14	15	30	21,000	5.3×10の-6乗	530	2	3	39
MOR-34C	16	16	32	18,000	8.6×10の-6乗	1000	2.5	3	50
MOR-38C	20	28	56	16,000	1.5×10の-5乗	1500	2.5	3	67
MOR-45C	20	30	60	14,000	3.2×10の-5乗	2400	3	3	110
MOR-55C	25	45	90	11,000	1.0×10の-4乗	4100	4	3	230
MOR-68C	35	80	160	9,000	3.3×10の-4乗	6400	4.5	3	440

*1：負荷変動がなく、一方向回転時の値です。負荷変動が大きい、または正逆運転がある場合は余裕を持ったサイズを選択してください。周囲温度が30℃を超える場合は、常用トルク・最大トルクを表の温度補正係数で補正してください。MOR-Cの使用可能温度は-20℃～80℃です。
*2：最大軸穴径での値です。

型番	最大軸穴径（mm）	常用トルク^*1 （N・m）	最大トルク^*1 （N・m）	最高回転数（min^-1 ）	慣性モーメント^*2 （kg・m² ）	静的ねじりばね定数（N・m/rad）	許容偏心（mm）	許容偏角（°）	質量^*2 （g）
MOR-15CK	6	1.6	3.2	42,000	1.8×10の-7乗	80	1	3	5
MOR-17CK	6.35	2.2	4.4	37,000	3.8×10の-7乗	120	1.2	3	9
MOR-20CK	10	3.2	6.4	31,000	8.0×10の-7乗	120	1.2	3	13
MOR-26CK	14	6	12	24,000	2.5×10の-6乗	300	1.5	3	23
MOR-30CK	14	15	30	21,000	5.2×10の-6乗	530	2	3	38
MOR-34CK	16	16	32	18,000	8.6×10の-6乗	1000	2.5	3	49
MOR-38CK	20	28	56	16,000	1.5×10の-5乗	1500	2.5	3	64
MOR-45CK	20	30	60	14,000	3.2×10の-5乗	2400	3	3	110
MOR-55CK	25	45	90	11,000	1.0×10の-4乗	4100	4	3	230
MOR-68CK	35	80	160	9,000	3.3×10の-4乗	6400	4.5	3	440

*1：負荷変動がなく、一方向回転時の値です。負荷変動が大きい、または正逆運転がある場合は余裕を持ったサイズを選択してください。周囲温度が30℃を超える場合は、常用トルク・最大トルクを表の温度補正係数で補正してください。MOR-CKの使用可能温度は-20℃～80℃です。
*2：最大軸穴径での値です。

型番	最大軸穴径（mm）	常用トルク^*1 （N・m）	最大トルク^*1 （N・m）	最高回転数（min^-1 ）	慣性モーメント^*2 （kg・m² ）	静的ねじりばね定数（N・m/rad）	許容偏心（mm）	許容偏角（°）	質量^*2 （g）
MOR-15K	8	1.6	3.2	42,000	1.4×10の-7乗	80	1	3	4
MOR-17K	8	2.2	4.4	37,000	2.8×10の-7乗	120	1.2	3	7
MOR-20K	12	3.2	6.4	31,000	5.6×10の-7乗	120	1.2	3	8
MOR-26K	14	6	12	24,000	2.0×10の-6乗	300	1.5	3	19
MOR-30K	16	15	30	21,000	5.4×10の-6乗	530	2	3	37
MOR-34K	16	16	32	18,000	9.0×10の-6乗	1000	2.5	3	51
MOR-38K	20	28	56	16,000	1.5×10の-5乗	1500	2.5	3	68
MOR-45K	22	30	60	14,000	3.2×10の-5乗	2400	3	3	110
MOR-55K	26	45	90	11,000	1.0×10の-4乗	4100	4	3	230
MOR-68K	38	80	160	9,000	3.3×10の-4乗	6400	4.5	3	430

*1：負荷変動がなく、一方向回転時の値です。負荷変動が大きい、または正逆運転がある場合は余裕を持ったサイズを選択してください。周囲温度が30℃を超える場合は、常用トルク・最大トルクを表の温度補正係数で補正してください。MOR-Kの使用可能温度は-20℃～80℃です。
*2：最大軸穴径での値です。

周囲温度、温度補正係数

周囲温度	温度補正係数
-20℃～30℃	1.00
30℃～40℃	0.80
40℃～60℃	0.70
60℃～80℃	0.55

選定サポート情報

注文例

（1）型番（2）標準軸穴径（D1・D2）

型番リスト

表示件数

...

型番

軸穴径（加工済） D1

(φ)

常用トルク

(N・m)

軸穴径（加工済） D2

(φ)

許容トルク範囲

(N・m)

外径

(φ)

慣性モーメント

(kg・m2)

全長

(mm)

許容偏心

(mm)

最高回転数範囲

(r/min)

最高回転数

(r/min)

許容偏心範囲

(mm)

構造

追加工

キー溝

RoHS?

最小発注数量

1	0.2	1	～1.00	6	2.2×10の-9乗	8.4	0.5	78,001～	100000	0.41～1.0	セットスクリュータイプ	標準軸穴	なし	10	1個
1	0.2	1.5	～1.00	6	2.2×10の-9乗	8.4	0.5	78,001～	100000	0.41～1.0	セットスクリュータイプ	標準軸穴	なし	10	1個
1	0.2	2	～1.00	6	2.2×10の-9乗	8.4	0.5	78,001～	100000	0.41～1.0	セットスクリュータイプ	標準軸穴	なし	10	1個
1.5	0.2	1.5	～1.00	6	2.2×10の-9乗	8.4	0.5	78,001～	100000	0.41～1.0	セットスクリュータイプ	標準軸穴	なし	-	1個
1.5	0.2	2	～1.00	6	2.2×10の-9乗	8.4	0.5	78,001～	100000	0.41～1.0	セットスクリュータイプ	標準軸穴	なし	10	1個
2	0.2	2	～1.00	6	2.2×10の-9乗	8.4	0.5	78,001～	100000	0.41～1.0	セットスクリュータイプ	標準軸穴	なし	10	1個
1	0.5	1	～1.00	8	7.4×10の-9乗	9.6	0.7	10,001～78,000	78000	0.41～1.0	セットスクリュータイプ	標準軸穴	なし	10	1個
1	0.5	2	～1.00	8	7.4×10の-9乗	9.6	0.7	10,001～78,000	78000	0.41～1.0	セットスクリュータイプ	標準軸穴	なし	10	1個
1	0.5	3	～1.00	8	7.4×10の-9乗	9.6	0.7	10,001～78,000	78000	0.41～1.0	セットスクリュータイプ	標準軸穴	なし	10	1個
2	0.5	2	～1.00	8	7.4×10の-9乗	9.6	0.7	10,001～78,000	78000	0.41～1.0	セットスクリュータイプ	標準軸穴	なし	10	1個
2	0.5	3	～1.00	8	7.4×10の-9乗	9.6	0.7	10,001～78,000	78000	0.41～1.0	セットスクリュータイプ	標準軸穴	なし	-	1個
3	0.5	3	～1.00	8	7.4×10の-9乗	9.6	0.7	10,001～78,000	78000	0.41～1.0	セットスクリュータイプ	標準軸穴	なし	10	1個
2	0.8	2	～1.00	10	1.9×10の-8乗	10.4	0.9	10,001～78,000	63000	0.41～1.0	セットスクリュータイプ	標準軸穴	なし	-	1個
2	0.8	3	～1.00	10	1.9×10の-8乗	10.4	0.9	10,001～78,000	63000	0.41～1.0	セットスクリュータイプ	標準軸穴	なし	-	1個
2	0.8	4	～1.00	10	1.9×10の-8乗	10.4	0.9	10,001～78,000	63000	0.41～1.0	セットスクリュータイプ	標準軸穴	なし	-	1個
3	0.8	3	～1.00	10	1.9×10の-8乗	10.4	0.9	10,001～78,000	63000	0.41～1.0	セットスクリュータイプ	標準軸穴	なし	-	1個
3	0.8	4	～1.00	10	1.9×10の-8乗	10.4	0.9	10,001～78,000	63000	0.41～1.0	セットスクリュータイプ	標準軸穴	なし	-	1個
4	0.8	4	～1.00	10	1.9×10の-8乗	10.4	0.9	10,001～78,000	63000	0.41～1.0	セットスクリュータイプ	標準軸穴	なし	-	1個
3	1	3	～1.00	12	5.3×10の-8乗	14.4	1	10,001～78,000	52000	0.41～1.0	セットスクリュータイプ	標準軸穴	なし	-	1個
3	1	4	～1.00	12	5.3×10の-8乗	14.4	1	10,001～78,000	52000	0.41～1.0	セットスクリュータイプ	標準軸穴	なし	-	1個
3	1	5	～1.00	12	5.3×10の-8乗	14.4	1	10,001～78,000	52000	0.41～1.0	セットスクリュータイプ	標準軸穴	なし	-	1個
4	1	4	～1.00	12	5.3×10の-8乗	14.4	1	10,001～78,000	52000	0.41～1.0	セットスクリュータイプ	標準軸穴	なし	-	1個
4	1	5	～1.00	12	5.3×10の-8乗	14.4	1	10,001～78,000	52000	0.41～1.0	セットスクリュータイプ	標準軸穴	なし	-	1個
5	1	5	～1.00	12	5.3×10の-8乗	14.4	1	10,001～78,000	52000	0.41～1.0	セットスクリュータイプ	標準軸穴	なし	-	1個
3	1	3	～1.00	12	6.6×10の-8乗	19	1	10,001～78,000	52000	0.41～1.0	クランピングタイプ	標準軸穴	なし	-	1個
3	1	4	～1.00	12	6.6×10の-8乗	19	1	10,001～78,000	52000	0.41～1.0	クランピングタイプ	標準軸穴	なし	-	1個
3	1	5	～1.00	12	6.6×10の-8乗	19	1	10,001～78,000	52000	0.41～1.0	クランピングタイプ	標準軸穴	なし	-	1個
4	1	4	～1.00	12	6.6×10の-8乗	19	1	10,001～78,000	52000	0.41～1.0	クランピングタイプ	標準軸穴	なし	-	1個
4	1	5	～1.00	12	6.6×10の-8乗	19	1	10,001～78,000	52000	0.41～1.0	クランピングタイプ	標準軸穴	なし	-	1個
5	1	5	～1.00	12	6.6×10の-8乗	19	1	10,001～78,000	52000	0.41～1.0	クランピングタイプ	標準軸穴	なし	-	1個
4	1.6	4	1.01～3.00	15	1.4×10の-7乗	16	1	10,001～78,000	42000	0.41～1.0	セットスクリュータイプ	標準軸穴	なし	-	1個
4	1.6	5	1.01～3.00	15	1.4×10の-7乗	16	1	10,001～78,000	42000	0.41～1.0	セットスクリュータイプ	標準軸穴	なし	-	1個
4	1.6	6	1.01～3.00	15	1.4×10の-7乗	16	1	10,001～78,000	42000	0.41～1.0	セットスクリュータイプ	標準軸穴	なし	-	1個
4	1.6	6.35	1.01～3.00	15	1.4×10の-7乗	16	1	10,001～78,000	42000	0.41～1.0	セットスクリュータイプ	標準軸穴	なし	-	1個
4	1.6	7	1.01～3.00	15	1.4×10の-7乗	16	1	10,001～78,000	42000	0.41～1.0	セットスクリュータイプ	追加工軸穴（BT）	なし	10	1個
4	1.6	8	1.01～3.00	15	1.4×10の-7乗	16	1	10,001～78,000	42000	0.41～1.0	セットスクリュータイプ	標準軸穴	なし	-	1個
5	1.6	5	1.01～3.00	15	1.4×10の-7乗	16	1	10,001～78,000	42000	0.41～1.0	セットスクリュータイプ	標準軸穴	なし	-	1個
5	1.6	6	1.01～3.00	15	1.4×10の-7乗	16	1	10,001～78,000	42000	0.41～1.0	セットスクリュータイプ	標準軸穴	なし	-	1個
5	1.6	6.35	1.01～3.00	15	1.4×10の-7乗	16	1	10,001～78,000	42000	0.41～1.0	セットスクリュータイプ	標準軸穴	なし	-	1個
5	1.6	7	1.01～3.00	15	1.4×10の-7乗	16	1	10,001～78,000	42000	0.41～1.0	セットスクリュータイプ	追加工軸穴（BT）	なし	10	1個
5	1.6	8	1.01～3.00	15	1.4×10の-7乗	16	1	10,001～78,000	42000	0.41～1.0	セットスクリュータイプ	標準軸穴	なし	-	1個
6	1.6	6	1.01～3.00	15	1.4×10の-7乗	16	1	10,001～78,000	42000	0.41～1.0	セットスクリュータイプ	標準軸穴	なし	10	1個
6	1.6	6.35	1.01～3.00	15	1.4×10の-7乗	16	1	10,001～78,000	42000	0.41～1.0	セットスクリュータイプ	標準軸穴	なし	-	1個
6	1.6	7	1.01～3.00	15	1.4×10の-7乗	16	1	10,001～78,000	42000	0.41～1.0	セットスクリュータイプ	追加工軸穴（BT）	なし	10	1個
6	1.6	8	1.01～3.00	15	1.4×10の-7乗	16	1	10,001～78,000	42000	0.41～1.0	セットスクリュータイプ	標準軸穴	なし	-	1個
6.35	1.6	6.35	1.01～3.00	15	1.4×10の-7乗	16	1	10,001～78,000	42000	0.41～1.0	セットスクリュータイプ	標準軸穴	なし	-	1個
6.35	1.6	7	1.01～3.00	15	1.4×10の-7乗	16	1	10,001～78,000	42000	0.41～1.0	セットスクリュータイプ	追加工軸穴（BT）	なし	10	1個
6.35	1.6	8	1.01～3.00	15	1.4×10の-7乗	16	1	10,001～78,000	42000	0.41～1.0	セットスクリュータイプ	標準軸穴	なし	-	1個
7	1.6	7	1.01～3.00	15	1.4×10の-7乗	16	1	10,001～78,000	42000	0.41～1.0	セットスクリュータイプ	追加工軸穴（BT）	なし	10	1個
7	1.6	8	1.01～3.00	15	1.4×10の-7乗	16	1	10,001～78,000	42000	0.41～1.0	セットスクリュータイプ	追加工軸穴（BT）	なし	10	1個
8	1.6	8	1.01～3.00	15	1.4×10の-7乗	16	1	10,001～78,000	42000	0.41～1.0	セットスクリュータイプ	標準軸穴	なし	-	1個
4	1.6	4	1.01～3.00	15	1.7×10の-7乗	21.2	1	10,001～78,000	42000	0.41～1.0	クランピングタイプ	標準軸穴	なし	-	1個
4	1.6	5	1.01～3.00	15	1.7×10の-7乗	21.2	1	10,001～78,000	42000	0.41～1.0	クランピングタイプ	標準軸穴	なし	-	1個
4	1.6	6	1.01～3.00	15	1.7×10の-7乗	21.2	1	10,001～78,000	42000	0.41～1.0	クランピングタイプ	標準軸穴	なし	-	1個
5	1.6	5	1.01～3.00	15	1.7×10の-7乗	21.2	1	10,001～78,000	42000	0.41～1.0	クランピングタイプ	標準軸穴	なし	-	1個
5	1.6	6	1.01～3.00	15	1.7×10の-7乗	21.2	1	10,001～78,000	42000	0.41～1.0	クランピングタイプ	標準軸穴	なし	-	1個
6	1.6	6	1.01～3.00	15	1.7×10の-7乗	21.2	1	10,001～78,000	42000	0.41～1.0	クランピングタイプ	標準軸穴	なし	-	1個
6	1.6	6	1.01～3.00	15	1.8×10の-7乗	21.2	1	10,001～78,000	42000	0.41～1.0	クランピング+キータイプ	標準軸穴	両側	-	1個
6	1.6	6	1.01～3.00	15	1.4×10の-7乗	16	1	10,001～78,000	42000	0.41～1.0	セットスクリュー+キータイプ	標準軸穴	両側	-	1個
6	1.6	8	1.01～3.00	15	1.4×10の-7乗	16	1	10,001～78,000	42000	0.41～1.0	セットスクリュー+キータイプ	標準軸穴	両側	-	1個

通常単価(税別) (税込単価)	通常出荷日

1,070円 ( 1,177円 )	4日目
1,123円 ( 1,235円 )	4日目
1,070円 ( 1,177円 )	4日目
1,169円 ( 1,286円 )	4日目
1,281円 ( 1,409円 )	在庫品1日目当日出荷可能
1,281円 ( 1,409円 )	4日目
1,148円 ( 1,263円 )	4日目
1,148円 ( 1,263円 )	4日目
1,314円 ( 1,445円 )	4日目
1,307円 ( 1,438円 )	4日目
1,368円 ( 1,505円 )	在庫品1日目当日出荷可能
1,307円 ( 1,438円 )	4日目
1,226円 ( 1,349円 )	在庫品1日目当日出荷可能
1,395円 ( 1,535円 )	在庫品1日目当日出荷可能
1,464円 ( 1,610円 )	在庫品1日目当日出荷可能
1,464円 ( 1,610円 )	在庫品1日目当日出荷可能
1,395円 ( 1,535円 )	在庫品1日目当日出荷可能
1,403円 ( 1,543円 )	在庫品1日目当日出荷可能
1,452円 ( 1,597円 )	在庫品1日目当日出荷可能
1,331円 ( 1,464円 )	在庫品1日目当日出荷可能
1,515円 ( 1,667円 )	在庫品1日目当日出荷可能
1,452円 ( 1,597円 )	在庫品1日目当日出荷可能
1,590円 ( 1,749円 )	在庫品1日目当日出荷可能
1,515円 ( 1,667円 )	在庫品1日目当日出荷可能
1,897円 ( 2,087円 )	4日目
1,897円 ( 2,087円 )	4日目
1,963円 ( 2,159円 )	4日目
1,897円 ( 2,087円 )	4日目
1,897円 ( 2,087円 )	4日目
2,060円 ( 2,266円 )	在庫品1日目当日出荷可能
1,445円 ( 1,590円 )	在庫品1日目当日出荷可能
1,655円 ( 1,821円 )	在庫品1日目当日出荷可能
1,732円 ( 1,905円 )	在庫品1日目当日出荷可能
1,445円 ( 1,590円 )	在庫品1日目当日出荷可能
2,981円 ( 3,279円 )	4日目
1,732円 ( 1,905円 )	在庫品1日目当日出荷可能
1,732円 ( 1,905円 )	在庫品1日目当日出荷可能
1,732円 ( 1,905円 )	在庫品1日目当日出荷可能
1,732円 ( 1,905円 )	在庫品1日目当日出荷可能
2,981円 ( 3,279円 )	4日目
1,732円 ( 1,905円 )	在庫品1日目当日出荷可能
1,732円 ( 1,905円 )	4日目
1,577円 ( 1,735円 )	在庫品1日目当日出荷可能
2,981円 ( 3,279円 )	4日目
1,732円 ( 1,905円 )	在庫品1日目当日出荷可能
1,445円 ( 1,590円 )	在庫品1日目当日出荷可能
2,981円 ( 3,279円 )	4日目
1,655円 ( 1,821円 )	在庫品1日目当日出荷可能
4,699円 ( 5,169円 )	4日目
2,981円 ( 3,279円 )	4日目
1,732円 ( 1,905円 )	在庫品1日目当日出荷可能
2,117円 ( 2,329円 )	4日目
2,123円 ( 2,335円 )	4日目
1,946円 ( 2,141円 )	4日目
2,037円 ( 2,241円 )	4日目
2,222円 ( 2,444円 )	4日目
2,222円 ( 2,444円 )	4日目
3,097円 ( 3,407円 )	4日目
2,764円 ( 3,040円 )	在庫品1日目当日出荷可能
2,697円 ( 2,967円 )	在庫品1日目当日出荷可能

...

基本情報

基本情報

オルダムタイプのフレキシブルカップリングです。
【特長】
・許容ミスアライメント大です
・ハブとスペーサがスリップすることにより、大きな偏心・偏角を許容します
・ミスアライメントにより発生する偏心反力が小さく、軸への負担を軽減します
・シンプル構造で組み立てが簡単です
・キー溝付きも標準化
【用途】
・スパッタリング装置/パーツフィーダ/工作用ミシン/アミューズメント機器

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
カップリング　オルダム形クランビングタイプ/セットスクリュータイプ
オルダムタイプのフレキシブルカップリング。偏心・偏角の許容が可能
ミスミ
カップリング防振ゴムタイプ
両側のアルミニウムハブを高減衰能ゴムで成型した、完全一体構造。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

MOR フレキシブルカップリングオルダムタイプのレビュー

4.9平均満足度：4.911件のレビュー

星5
91%
星4
9%
星3
0%
星2
0%
星1
0%

モータの接続用

満足度：5.02021/08/04

このシリーズのカップリングを愛用しています。比較的エンドプレーや傾きに対して自由度があり、多少ズレていても非常に静かで...もっと読む

1人が参考にしています。

組み込みタイプのコンベア

満足度：5.02023/06/30

装置に組み込まれているコンベアの軸に使用。分割できるので取り付けがしやすかった。

0人が参考にしています。

モーターと軸の接続

満足度：5.02023/06/30

モーターと軸を接続するカップリングとして使用。精密な位置決めが必要な箇所ではないので、使いやすさを優先して選定しました。

0人が参考にしています。

コンベアの駆動

満足度：5.02023/05/30

コンベアを駆動させるモーターのカップリングとして選定しました。大きなトルクに耐えらえてミスアライメントを許容できる製品が...もっと読む

0人が参考にしています。

モーターの接続に

満足度：5.02023/04/30

トルクの大きいギアモーターの継手として使いました。古い装置であまり精度が良くないのですが、ミスアライメントの許容値が大き...もっと読む

0人が参考にしています。

11件全て見る

よくあるご質問（FAQ）

Qどのようなアプリケーションで使用しますか？

偏心・1mm以上などミスアライメントが大きい場合におすすめしています。

Q挿入軸の推奨公差はありますか？

適用軸径の推奨寸法公差はh6およびh7です。

この商品を見た人は、こんな商品も見ています

	今見ている商品 MOR フレキシブルカップリングオルダムタイプ	MOM フレキシブルカップリングオルダムタイプ	カップリング　オルダム形クランピングタイプ	MFカップリング	カップリング　オルダム形セットスクリュータイプ	オルダム形カップリングクランピングタイプ SOH
メーカー	鍋屋バイテック	鍋屋バイテック	ミスミ	日本ミニチュアカップリング	ミスミ	SUNGIL（ソンイル）
通常価格	1,070円-	2,197円 -	-	2,112円 -	-	1,869円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	3日目	在庫品1日目〜	3日目	在庫品1日目〜
種類詳細	オルダムタイプ	オルダムタイプ	オルダム形	オルダムカップリング	オルダム形	オルダムタイプ
種類	本体	本体	本体	本体	本体	本体
用途	標準 / サーボモータ / ステッピングモータ	標準	標準	標準	標準	標準 / ステッピングモータ
本体材質	A2017	S45C	SUS304焼結合金	その他合金	SUS304焼結合金	アルミニウム
許容偏角(deg)	3	2	3	1	3	1.5
