鍋屋バイテック

MOM フレキシブルカップリングオルダムタイプ

Name: MOM フレキシブルカップリング オルダムタイプ
Brand: 鍋屋バイテック
SKU: 221005152536
Rating: 4.5 (2 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（2件）

この商品のFAQをみる（2件）

通常単価(税別): 2,197円～34,667円

税込単価: 2,417円～38,134円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

MOR フレキシブルカップリングオルダムタイプ

4.9

通常価格(税別)： 1,070円 (税込価格：1,177円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

MOS フレキシブルカップリングオルダムタイプ

通常価格(税別)： 204円 (税込価格：224円)

通常出荷日：在庫品1日目

高ねじり剛性・高トルクのフレキシブルカップリングです。【特長】・許容ミスアライ...

詳細情報を確認する

種類詳細
オルダムタイプ
種類
本体
用途
標準
本体材質
S45C
許容偏角 (deg)
2
許容ミスアラインメント
偏角 / 偏心
最高回転数範囲 (r/min)
1,001～2,000
最高回転数 (r/min)
2000

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が3,383型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

MOM

*1：軸穴径がφ4以下の場合は止めねじは1カ所です。

MOM-C

φ15～38（外径15～38mm ）

φ45～70（外径45～70mm ）

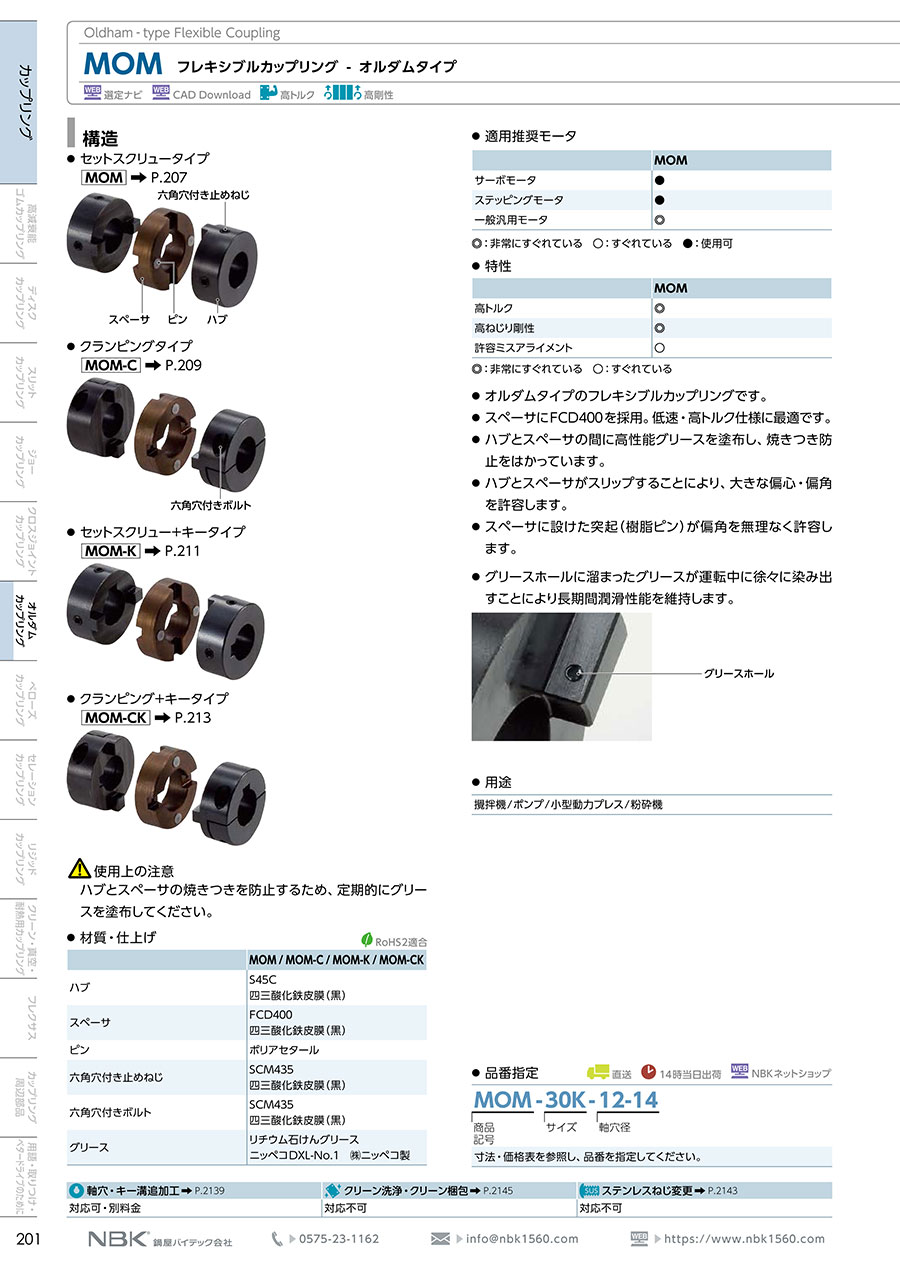

製品仕様

セットスクリュータイプ（MOM）

クランピングタイプ（MOM-C）

セットスクリュー＋キータイプ（MOM-K）

クランピング＋キータイプ（MOM-CK）

材質・仕上げ

商品記号	MOM／MOM-C／MOM-K／MOM-CK
ハブ	S45C 四三酸化鉄皮膜（黒）
スペーサ	FCD400 四三酸化鉄皮膜（黒）
ピン	ポリアセタール
六角穴付き止めねじ	SCM435 四三酸化鉄皮膜（黒）
六角穴付きボルト	SCM435 四三酸化鉄皮膜（黒）
グリース	リチウム石けんグリースニッペコDXL-No.1 ㈱ニッペコ製

適用推奨モータ

商品記号	MOM
サーボモータ	△
ステッピングモータ	△
一般汎用モータ	◎

◎ : 非常にすぐれている　○ : すぐれている　△ : 使用可

特性

商品記号	MOM
高トルク	◎
高ねじり剛性	◎
許容ミスアライメント	○

◎ : 非常にすぐれている　○ : すぐれている

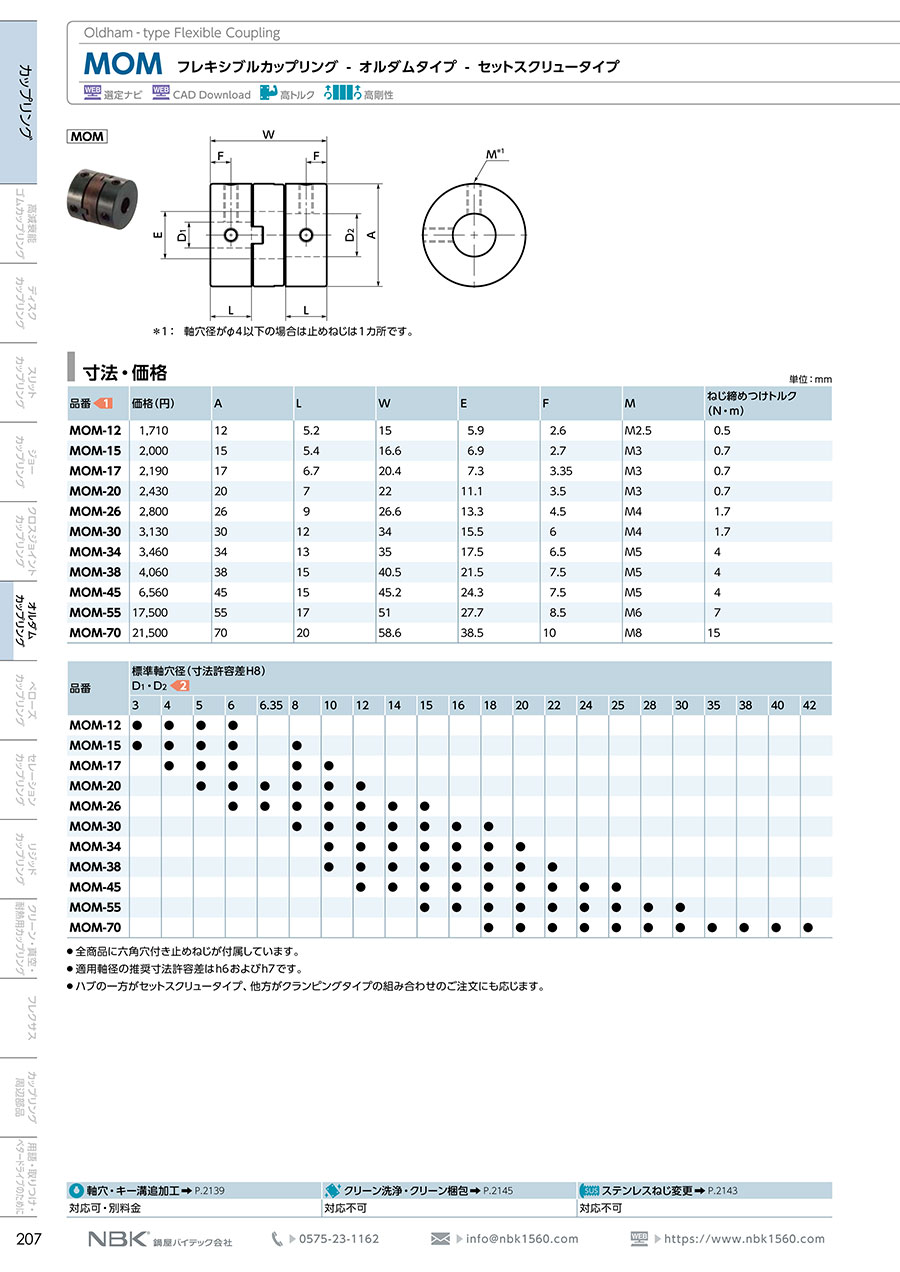

規格表

寸法

単位：mm

型番	A	L	W	E	F	M	ねじ締めつけトルク（N・m）
MOM-12	12	5.2	15	5.9	2.6	M2.5	0.5
MOM-15	15	5.4	16.6	6.9	2.7	M3	0.7
MOM-17	17	6.7	20.4	7.3	3.35	M3	0.7
MOM-20	20	7	22	11.1	3.5	M3	0.7
MOM-26	26	9	26.6	13.3	4.5	M4	1.7
MOM-30	30	12	34	15.5	6	M4	1.7
MOM-34	34	13	35	17.5	6.5	M5	4
MOM-38	38	15	40.5	21.5	7.5	M5	4
MOM-45	45	15	45.2	24.3	7.5	M5	4
MOM-55	55	17	51	27.7	8.5	M6	7
MOM-70	70	20	58.6	38.5	10	M8	15

型番	標準軸穴径（寸法許容差H8） D1・D2
型番	3	4	5	6	6.35	8	10	12	14	15	16	18	20	22	24	25	28	30	35	38	40	42
MOM-12	●	●	●	●	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
MOM-15	●	●	●	●	-	●	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
MOM-17	-	●	●	●	-	●	●	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
MOM-20	-	-	●	●	●	●	●	●	-	-	-	-	-	-	-	-	-	-	-	-	-	-
MOM-26	-	-	-	●	●	●	●	●	●	●	-	-	-	-	-	-	-	-	-	-	-	-
MOM-30	-	-	-	-	-	●	●	●	●	●	●	●	-	-	-	-	-	-	-	-	-	-
MOM-34	-	-	-	-	-	-	●	●	●	●	●	●	●	-	-	-	-	-	-	-	-	-
MOM-38	-	-	-	-	-	-	●	●	●	●	●	●	●	●	-	-	-	-	-	-	-	-
MOM-45	-	-	-	-	-	-	-	●	●	●	●	●	●	●	●	●	-	-	-	-	-	-
MOM-55	-	-	-	-	-	-	-	-	-	●	●	●	●	●	●	●	●	●	-	-	-	-
MOM-70	-	-	-	-	-	-	-	-	-	-	-	●	●	●	●	●	●	●	●	●	●	●

全商品に六角穴付き止めねじが付属しています。
適用軸径の推奨寸法許容差はh6およびh7です。

キー溝寸法

キー溝追加工適用軸穴径一覧単位：mm

適用軸穴径 D₁・D₂					キー溝				キー
					ｂ		ｔ		呼び寸法ｂ×ｈ
					基準寸法	許容差（JS9）	基準寸法	許容差
					基準寸法	許容差（JS9）	基準寸法	許容差		6	7	2	±0.0125	1.0	+0.1 0	2×2
8	9	10			3	±0.0125	1.4	+0.1 0	3×3
11	12				4	±0.0150	1.8	+0.1 0	4×4
13	14	15	16	17	5	±0.0150	2.3	+0.1 0	5×5
18	19	20	22		6	±0.0150	2.8	+0.1 0	6×6
24	25	28	30		8	±0.0180	3.3	+0.2 0	8×7
32	35	36	38		10	±0.0180	3.3	+0.2 0	10×8

※JIS B 1301より引用
※キー溝加工は、サイズと軸穴径の組合わせで、加工出来ない場合があります。
　加工の可否は［絞り込み条件］でご確認ください。
　選択できない商品は弊社ではご購入いただけません。
※マシンキーは下部の［関連部品］を参照ください。

性能

型番	最大軸穴径（mm）	常用トルク^*1 （N・m）	最大トルク^*1 （N・m）	最高回転数（min^-1）	慣性モーメント^*2 （kg・m²）	静的ねじりばね定数（N・m/rad）	最大許容偏心^*3 （mm）	許容偏角（°）	質量^*2 （g）
MOM-12	6	3	5	2,000	2.0×10^-7	420	0	2	9
MOM-15	8	3	7	2,000	5.5×10^-7	870	0	2	15
MOM-17	10	6	11	2,000	1.1×10^-6	1,300	0	2	24
MOM-20	12	8	15	2,000	2.3×10^-6	1,700	0	2	34
MOM-26	15	11	22	2,000	8.1×10^-6	3,200	1	2	72
MOM-30	18	26	52	2,000	1.8×10^-5	4,600	1	2	119
MOM-34	20	35	70	2,000	3.1×10^-5	6,000	1	2	159
MOM-38	22	55	110	2,000	5.5×10^-5	7,400	1	2	230
MOM-45	25	66	132	2,000	1.2×10^-4	16,000	1	2	364
MOM-55	30	99	198	2,000	3.0×10^-4	30,000	1	2	636
MOM-70	42	176	352	2,000	8.9×10^-4	46,000	1	2	1,090
MOM-15C	6	3.3	6.6	2,000	6.2×10^-7	870	0.3	2	19
MOM-17C	6.35	5.5	11	2,000	1.4×10^-6	1,300	0.3	2	34
MOM-20C	10	7.7	15.4	2,000	3.0×10^-6	1,700	0.4	2	47
MOM-26C	12	11	22	2,000	9.6×10^-6	3,200	0.5	2	92
MOM-30C	14	26	52	2,000	1.8×10^-5	4600	0.6	2	131
MOM-34C	16	35	70	2,000	3.1×10^-5	6,000	0.7	2	173
MOM-38C	20	55	110	2,000	5.5×10^-5	7,400	0.8	2	235
MOM-45C	22	66	132	2,000	1.2×10^-4	16,000	1	2	387
MOM-55C	25	99	198	2,000	3.4×10^-4	30,000	1.2	2	752
MOM-70C	35	176	352	2,000	1.0×10^-3	46,000	1.4	2	1,370

*1：負荷変動がなく、一方向回転時の値です。負荷変動が大きい、または正逆運転がある場合は余裕を持ったサイズを選択してください。
*2：最大軸穴径での値です。
*3：許容偏心は負荷トルクと回転数によって変化します。

商品特長詳細

グリースホール

長期メンテナンスフリー。
グリースホールに溜まったグリースが運転中に徐々に染み出すことにより長期間潤滑性能を維持。

選定サポート情報

軸径・常用トルクによる選定

軸径と常用トルクが交差した領域が選定サイズになる。

MOM φ26（外径26mm）以下

MOM φ30（外径30mm）以上

選定例

選定条件がφ6（軸径6mm）、負荷トルク4N・mのとき、選定サイズはMOM-17

注文例

型番リスト

表示件数

...

型番

軸穴径（加工済） D1

(φ)

常用トルク

(N・m)

軸穴径（加工済） D2

(φ)

許容トルク範囲

(N・m)

外径

(φ)

慣性モーメント

(kg・m2)

全長

(mm)

許容偏心

(mm)

許容偏心範囲

(mm)

構造

追加工

キー溝

RoHS?

最小発注数量

3	2.7	3	1.01～3.00	12	2.0×10^-7	15	0.3	0.21～0.40	セットスクリュータイプ	標準軸穴	なし	10	1個
3	2.7	4	1.01～3.00	12	2.0×10^-7	15	0.3	0.21～0.40	セットスクリュータイプ	標準軸穴	なし	10	1個
3	2.7	5	1.01～3.00	12	2.0×10^-7	15	0.3	0.21～0.40	セットスクリュータイプ	標準軸穴	なし	10	1個
3	2.7	6	1.01～3.00	12	2.0×10^-7	15	0.3	0.21～0.40	セットスクリュータイプ	標準軸穴	なし	10	1個
4	2.7	4	1.01～3.00	12	2.0×10^-7	15	0.3	0.21～0.40	セットスクリュータイプ	標準軸穴	なし	10	1個
4	2.7	5	1.01～3.00	12	2.0×10^-7	15	0.3	0.21～0.40	セットスクリュータイプ	標準軸穴	なし	10	1個
4	2.7	6	1.01～3.00	12	2.0×10^-7	15	0.3	0.21～0.40	セットスクリュータイプ	標準軸穴	なし	10	1個
5	2.7	5	1.01～3.00	12	2.0×10^-7	15	0.3	0.21～0.40	セットスクリュータイプ	標準軸穴	なし	10	1個
5	2.7	6	1.01～3.00	12	2.0×10^-7	15	0.3	0.21～0.40	セットスクリュータイプ	標準軸穴	なし	10	1個
6	2.7	6	1.01～3.00	12	2.0×10^-7	15	0.3	0.21～0.40	セットスクリュータイプ	標準軸穴	なし	10	1個
3	3.3	3	3.01～5.00	15	5.5×10^-7	16.6	0.3	0.21～0.40	セットスクリュータイプ	標準軸穴	なし	10	1個
3	3.3	4	3.01～5.00	15	5.5×10^-7	16.6	0.3	0.21～0.40	セットスクリュータイプ	標準軸穴	なし	10	1個
3	3.3	5	3.01～5.00	15	5.5×10^-7	16.6	0.3	0.21～0.40	セットスクリュータイプ	標準軸穴	なし	10	1個
3	3.3	6	3.01～5.00	15	5.5×10^-7	16.6	0.3	0.21～0.40	セットスクリュータイプ	標準軸穴	なし	10	1個
3	3.3	7	3.01～5.00	15	5.5×10^-7	16.6	0.3	0.21～0.40	セットスクリュータイプ	追加工軸穴	なし	10	1個
3	3.3	8	3.01～5.00	15	5.5×10^-7	16.6	0.3	0.21～0.40	セットスクリュータイプ	標準軸穴	なし	10	1個
4	3.3	4	3.01～5.00	15	5.5×10^-7	16.6	0.3	0.21～0.40	セットスクリュータイプ	標準軸穴	なし	10	1個
4	3.3	5	3.01～5.00	15	5.5×10^-7	16.6	0.3	0.21～0.40	セットスクリュータイプ	標準軸穴	なし	10	1個
4	3.3	6	3.01～5.00	15	5.5×10^-7	16.6	0.3	0.21～0.40	セットスクリュータイプ	標準軸穴	なし	10	1個
4	3.3	7	3.01～5.00	15	5.5×10^-7	16.6	0.3	0.21～0.40	セットスクリュータイプ	追加工軸穴	なし	10	1個
4	3.3	8	3.01～5.00	15	5.5×10^-7	16.6	0.3	0.21～0.40	セットスクリュータイプ	標準軸穴	なし	10	1個
5	3.3	5	3.01～5.00	15	5.5×10^-7	16.6	0.3	0.21～0.40	セットスクリュータイプ	標準軸穴	なし	10	1個
5	3.3	6	3.01～5.00	15	5.5×10^-7	16.6	0.3	0.21～0.40	セットスクリュータイプ	標準軸穴	なし	10	1個
5	3.3	7	3.01～5.00	15	5.5×10^-7	16.6	0.3	0.21～0.40	セットスクリュータイプ	追加工軸穴	なし	10	1個
5	3.3	8	3.01～5.00	15	5.5×10^-7	16.6	0.3	0.21～0.40	セットスクリュータイプ	標準軸穴	なし	10	1個
6	3.3	6	3.01～5.00	15	5.5×10^-7	16.6	0.3	0.21～0.40	セットスクリュータイプ	標準軸穴	なし	10	1個
6	3.3	7	3.01～5.00	15	5.5×10^-7	16.6	0.3	0.21～0.40	セットスクリュータイプ	追加工軸穴	なし	10	1個
6	3.3	8	3.01～5.00	15	5.5×10^-7	16.6	0.3	0.21～0.40	セットスクリュータイプ	標準軸穴	なし	10	1個
7	3.3	7	3.01～5.00	15	5.5×10^-7	16.6	0.3	0.21～0.40	セットスクリュータイプ	追加工軸穴	なし	10	1個
7	3.3	8	3.01～5.00	15	5.5×10^-7	16.6	0.3	0.21～0.40	セットスクリュータイプ	追加工軸穴	なし	10	1個
8	3.3	8	3.01～5.00	15	5.5×10^-7	16.6	0.3	0.21～0.40	セットスクリュータイプ	標準軸穴	なし	10	1個
3	3.3	3	3.01～5.00	15	6.2×10^-7	19	0.3	0.21～0.40	クランピングタイプ	標準軸穴	なし	10	1個
3	3.3	4	3.01～5.00	15	6.2×10^-7	19	0.3	0.21～0.40	クランピングタイプ	標準軸穴	なし	10	1個
3	3.3	5	3.01～5.00	15	6.2×10^-7	19	0.3	0.21～0.40	クランピングタイプ	標準軸穴	なし	10	1個
3	3.3	6	3.01～5.00	15	6.2×10^-7	19	0.3	0.21～0.40	クランピングタイプ	標準軸穴	なし	10	1個
4	3.3	4	3.01～5.00	15	6.2×10^-7	19	0.3	0.21～0.40	クランピングタイプ	標準軸穴	なし	10	1個
4	3.3	5	3.01～5.00	15	6.2×10^-7	19	0.3	0.21～0.40	クランピングタイプ	標準軸穴	なし	10	1個
4	3.3	6	3.01～5.00	15	6.2×10^-7	19	0.3	0.21～0.40	クランピングタイプ	標準軸穴	なし	10	1個
5	3.3	5	3.01～5.00	15	6.2×10^-7	19	0.3	0.21～0.40	クランピングタイプ	標準軸穴	なし	10	1個
5	3.3	6	3.01～5.00	15	6.2×10^-7	19	0.3	0.21～0.40	クランピングタイプ	標準軸穴	なし	10	1個
6	3.3	6	3.01～5.00	15	6.2×10^-7	19	0.3	0.21～0.40	クランピングタイプ	標準軸穴	なし	10	1個
6	3.3	6	3.01～5.00	15	6.1×10^-7	19	0.3	0.21～0.40	クランピング+キータイプ	標準軸穴	両側	10	1個
6	3.3	6	3.01～5.00	15	5.7×10^-7	16.6	0.3	0.21～0.40	セットスクリュー+キータイプ	標準軸穴	両側	10	1個
4	5.5	4	5.01～10.00	17	1.1×10^-6	20.4	0.3	0.21～0.40	セットスクリュータイプ	標準軸穴	なし	10	1個
4	5.5	5	5.01～10.00	17	1.1×10^-6	20.4	0.3	0.21～0.40	セットスクリュータイプ	標準軸穴	なし	10	1個
4	5.5	6	5.01～10.00	17	1.1×10^-6	20.4	0.3	0.21～0.40	セットスクリュータイプ	標準軸穴	なし	10	1個
4	5.5	7	5.01～10.00	17	1.1×10^-6	20.4	0.3	0.21～0.40	セットスクリュータイプ	追加工軸穴	なし	10	1個
4	5.5	8	5.01～10.00	17	1.1×10^-6	20.4	0.3	0.21～0.40	セットスクリュータイプ	標準軸穴	なし	10	1個
4	5.5	9	5.01～10.00	17	1.1×10^-6	20.4	0.3	0.21～0.40	セットスクリュータイプ	追加工軸穴	なし	10	1個
4	5.5	10	5.01～10.00	17	1.1×10^-6	20.4	0.3	0.21～0.40	セットスクリュータイプ	標準軸穴	なし	10	1個
5	5.5	5	5.01～10.00	17	1.1×10^-6	20.4	0.3	0.21～0.40	セットスクリュータイプ	標準軸穴	なし	10	1個
5	5.5	6	5.01～10.00	17	1.1×10^-6	20.4	0.3	0.21～0.40	セットスクリュータイプ	標準軸穴	なし	10	1個
5	5.5	7	5.01～10.00	17	1.1×10^-6	20.4	0.3	0.21～0.40	セットスクリュータイプ	追加工軸穴	なし	10	1個
5	5.5	8	5.01～10.00	17	1.1×10^-6	20.4	0.3	0.21～0.40	セットスクリュータイプ	標準軸穴	なし	10	1個
5	5.5	9	5.01～10.00	17	1.1×10^-6	20.4	0.3	0.21～0.40	セットスクリュータイプ	追加工軸穴	なし	10	1個
5	5.5	10	5.01～10.00	17	1.1×10^-6	20.4	0.3	0.21～0.40	セットスクリュータイプ	標準軸穴	なし	10	1個
6	5.5	6	5.01～10.00	17	1.1×10^-6	20.4	0.3	0.21～0.40	セットスクリュータイプ	標準軸穴	なし	10	1個
6	5.5	7	5.01～10.00	17	1.1×10^-6	20.4	0.3	0.21～0.40	セットスクリュータイプ	追加工軸穴	なし	10	1個
6	5.5	8	5.01～10.00	17	1.1×10^-6	20.4	0.3	0.21～0.40	セットスクリュータイプ	標準軸穴	なし	10	1個
6	5.5	9	5.01～10.00	17	1.1×10^-6	20.4	0.3	0.21～0.40	セットスクリュータイプ	追加工軸穴	なし	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,197円 ( 2,417円 )	4日目
2,197円 ( 2,417円 )	4日目
2,197円 ( 2,417円 )	4日目
2,197円 ( 2,417円 )	4日目
2,377円 ( 2,615円 )	4日目
2,197円 ( 2,417円 )	4日目
2,495円 ( 2,745円 )	4日目
2,197円 ( 2,417円 )	4日目
2,197円 ( 2,417円 )	4日目
2,197円 ( 2,417円 )	4日目
2,575円 ( 2,833円 )	4日目
2,812円 ( 3,093円 )	4日目
2,703円 ( 2,973円 )	4日目
2,688円 ( 2,957円 )	4日目
4,152円 ( 4,567円 )	4日目
3,083円 ( 3,391円 )	4日目
2,575円 ( 2,833円 )	4日目
2,575円 ( 2,833円 )	4日目
2,812円 ( 3,093円 )	4日目
4,152円 ( 4,567円 )	4日目
2,812円 ( 3,093円 )	4日目
2,688円 ( 2,957円 )	4日目
2,575円 ( 2,833円 )	4日目
4,152円 ( 4,567円 )	4日目
3,083円 ( 3,391円 )	4日目
2,575円 ( 2,833円 )	4日目
4,152円 ( 4,567円 )	4日目
2,812円 ( 3,093円 )	4日目
6,040円 ( 6,644円 )	4日目
4,152円 ( 4,567円 )	4日目
2,812円 ( 3,093円 )	4日目
3,065円 ( 3,372円 )	4日目
3,065円 ( 3,372円 )	4日目
3,065円 ( 3,372円 )	4日目
3,065円 ( 3,372円 )	4日目
2,997円 ( 3,297円 )	4日目
3,065円 ( 3,372円 )	4日目
3,065円 ( 3,372円 )	4日目
3,348円 ( 3,683円 )	4日目
3,065円 ( 3,372円 )	4日目
3,065円 ( 3,372円 )	4日目
4,297円 ( 4,727円 )	4日目
3,797円 ( 4,177円 )	4日目
2,797円 ( 3,077円 )	4日目
2,797円 ( 3,077円 )	4日目
2,797円 ( 3,077円 )	4日目
4,358円 ( 4,794円 )	4日目
2,797円 ( 3,077円 )	4日目
4,358円 ( 4,794円 )	4日目
2,848円 ( 3,133円 )	4日目
2,797円 ( 3,077円 )	4日目
2,797円 ( 3,077円 )	4日目
4,358円 ( 4,794円 )	4日目
2,797円 ( 3,077円 )	4日目
4,358円 ( 4,794円 )	4日目
2,848円 ( 3,133円 )	4日目
2,797円 ( 3,077円 )	4日目
4,358円 ( 4,794円 )	4日目
2,797円 ( 3,077円 )	4日目
4,358円 ( 4,794円 )	4日目

...

基本情報

基本情報

高ねじり剛性・高トルクのフレキシブルカップリングです。
【特長】
・許容ミスアライメント大です。
・オルダムタイプのフレキシブルカップリングです。
・スペーサにFCD400を採用します。
・低速・高トルク仕様に最適です。
・ハブとスペーサの間に高性能グリースを塗布し、焼きつき防止をはかっています。
・ハブとスペーサがスリップすることにより、大きな偏心・偏角を許容します。
・スペーサに設けた突起（樹脂ピン）が偏角を無理なく許容します。
・長期メンテナンスフリー。
・グリースホールに溜まったグリースが運転中に徐々に染み出すことにより長期間潤滑性能を維持します。
【用途】
・攪拌機／ポンプ／小型動力プレス／粉砕機。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
カップリング　オルダム形クランビングタイプ/セットスクリュータイプ
オルダムタイプのフレキシブルカップリング。偏心・偏角の許容が可能
ミスミ
カップリング防振ゴムタイプ
両側のアルミニウムハブを高減衰能ゴムで成型した、完全一体構造。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

MOM フレキシブルカップリングオルダムタイプのレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

特殊専用設備に使用しています

満足度：4.02024/03/22

タンクに材料をいれモーターで攪拌する特殊専用設備に使用しています。攪拌した材料を取り出すときに、タンクを移動することでモ...もっと読む

0人が参考にしています。

モーターと回転テーブルの連結

満足度：5.02020/07/07

モーターと回転テーブル軸の連結に使用。高トルクが加わっても問題なく使用できています。

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Qどのようなアプリケーションで使用しますか？

偏心・1mm以上などミスアライメントが大きく，高トルクの場合におすすめしています。

Q挿入軸の推奨公差はありますか？

適用軸径の推奨寸法公差はh6およびh7です。

この商品を見た人は、こんな商品も見ています

	今見ている商品 MOM フレキシブルカップリングオルダムタイプ	MOR フレキシブルカップリングオルダムタイプ	カップリング　オルダム形クランピングタイプ	MFカップリング	カップリング　オルダム形セットスクリュータイプ	オルダム形カップリングクランピングタイプ SOH
メーカー	鍋屋バイテック	鍋屋バイテック	ミスミ	日本ミニチュアカップリング	ミスミ	SUNGIL（ソンイル）
通常価格	2,197円-	1,070円 -	-	2,112円 -	-	1,869円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	3日目	在庫品1日目〜	3日目	在庫品1日目〜
種類詳細	オルダムタイプ	オルダムタイプ	オルダム形	オルダムカップリング	オルダム形	オルダムタイプ
種類	本体	本体	本体	本体	本体	本体
用途	標準	標準 / サーボモータ / ステッピングモータ	標準	標準	標準	標準 / ステッピングモータ
本体材質	S45C	A2017	SUS304焼結合金	その他合金	SUS304焼結合金	アルミニウム
許容偏角(deg)	2	3	3	1	3	1.5
