鍋屋バイテック

XHW-C／XHW-C-L フレキシブルカップリングディスクタイプ

Name: XHW-C／XHW-C-L フレキシブルカップリング ディスクタイプ
Brand: 鍋屋バイテック
SKU: 221005152479
Rating: 4.4 (5 reviews)

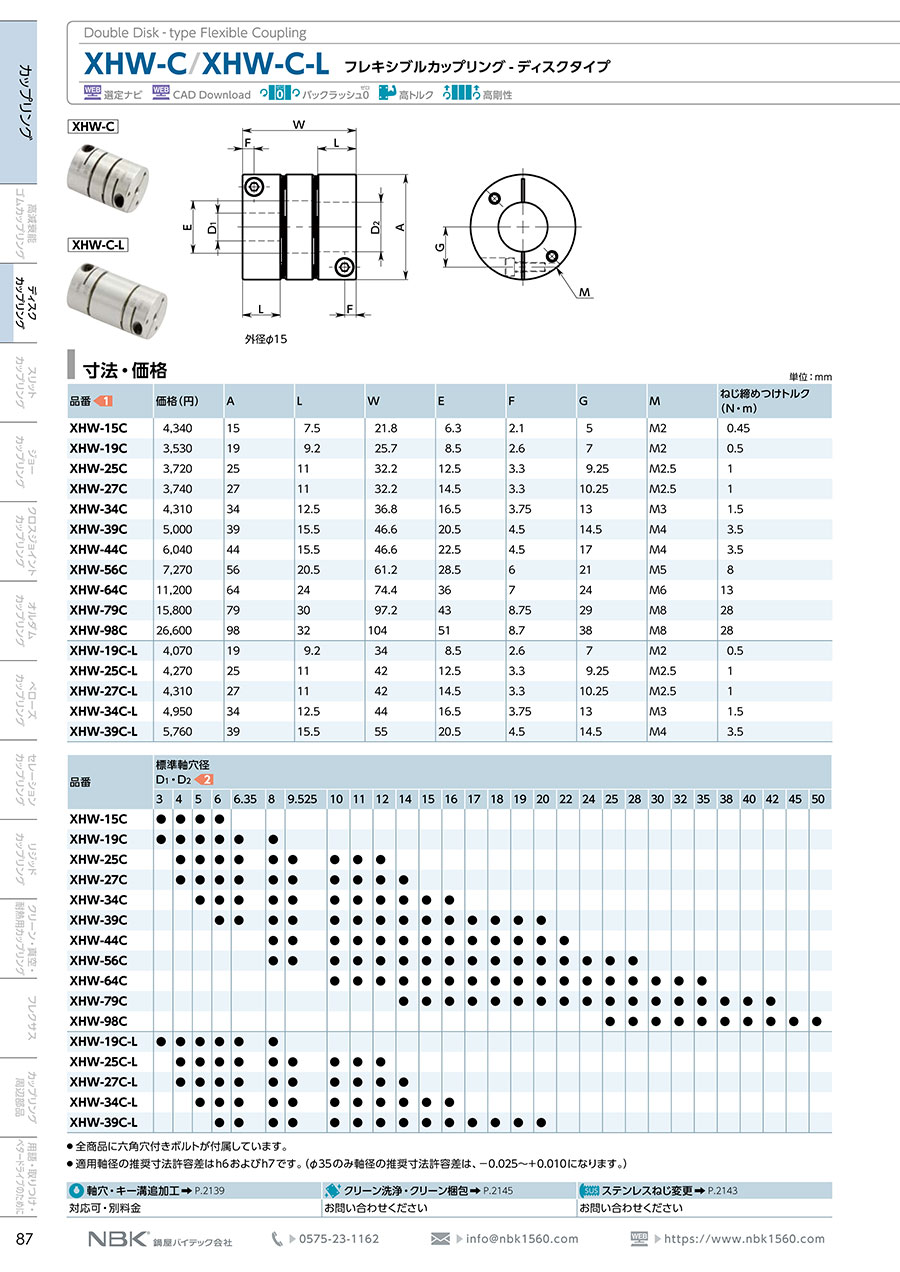

カタログ |

数量スライド割引
一部当日出荷可能

4.4

平均満足度4.4

この商品のレビューをみる（5件）

この商品のFAQをみる（2件）

通常単価(税別): 3,997円～20,660円

税込単価: 4,397円～22,726円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

XHS-C フレキシブルカップリングシングルディスクタイプ

通常価格(税別)： 3,397円 (税込価格：3,737円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

XBS-C／XBSS-C フレキシブルカップリングシングルディスクタイプ

通常価格(税別)： 4,197円 (税込価格：4,617円)

通常出荷日：在庫品1日目

ディスクタイプのフレキシブルカップリングです。【特長】・種類：ディスクタイプ・...

詳細情報を確認する

用途
標準 / サーボモータ / ステッピングモータ
種類
ディスクタイプ
本体材質
A2017
許容ミスアラインメント
偏角 / 偏心 / エンドプレイ
ディスク部材質
SUS304
分類
カップリング本体
構造
クランピングタイプ

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が3,942型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

外径Φ15

外径Φ19〜Φ98

規格表

単位：mm

型番	A	L	W	E	F	G	M	ねじ締めつけトルク（N・m）
XHW-15C	15	7.5	21.8	6.3	2.1	5	M2	0.45
XHW-19C	19	9.2	25.7	8.5	2.6	7	M2	0.5
XHW-25C	25	11	32.2	12.5	3.3	9.25	M2.5	1
XHW-27C	27	11	32.2	14.5	3.3	10.25	M2.5	1
XHW-34C	34	12.5	36.8	16.5	3.75	13	M3	1.5
XHW-39C	39	15.5	46.6	20.5	4.5	14.5	M4	3.5
XHW-44C	44	15.5	46.6	22.5	4.5	17	M4	3.5
XHW-56C	56	20.5	61.2	28.5	6	21	M5	8
XHW-64C	64	24	74.4	36	7	24	M6	13
XHW-79C	79	30	97.2	43	8.75	29	M8	28
XHW-98C	98	32	104	51	8.7	38	M8	28
XHW-19C-L	19	9.2	34	8.5	2.6	7	M2	0.5
XHW-25C-L	25	11	42	12.5	3.3	9.25	M2.5	1
XHW-27C-L	27	11	42	14.5	3.3	10.25	M2.5	1
XHW-34C-L	34	12.5	44	16.5	3.75	13	M3	1.5
XHW-39C-L	39	15.5	55	20.5	4.5	14.5	M4	3.5

型番	標準軸穴径 D1・D2
型番	3	4	5	6	6.35	8	9.525	10	11	12	14	15	16	17	18
XHW-15C	●	●	●	●	-	-	-	-	-	-	-	-	-	-	-
XHW-19C	●	●	●	●	●	●	-	-	-	-	-	-	-	-	-
XHW-25C	-	●	●	●	●	●	●	●	●	●	-	-	-	-	-
XHW-27C	-	●	●	●	●	●	●	●	●	●	●	-	-	-	-
XHW-34C	-	-	●	●	●	●	●	●	●	●	●	●	●	-	-
XHW-39C	-	-	-	●	●	●	●	●	●	●	●	●	●	●	●
XHW-44C	-	-	-	-	-	●	●	●	●	●	●	●	●	●	●
XHW-56C	-	-	-	-	-	●	●	●	●	●	●	●	●	●	●
XHW-64C	-	-	-	-	-	-	-	●	●	●	●	●	●	●	●
XHW-79C	-	-	-	-	-	-	-	-	-	-	●	●	●	●	●
XHW-19C-L	●	●	●	●	●	●	-	-	-	-	-	-	-	-	-
XHW-25C-L	-	●	●	●	●	●	●	●	●	●	-	-	-	-	-
XHW-27C-L	-	●	●	●	●	●	●	●	●	●	●	-	-	-	-
XHW-34C-L	-	-	●	●	●	●	●	●	●	●	●	●	●	-	-
XHW-39C-L	-	-	-	●	●	●	●	●	●	●	●	●	●	●	●

型番	標準軸穴径 D1・D2
型番	19	20	22	24	25	28	30	32	35	38	40	42	45	50
XHW-39C	●	●	-	-	-	-	-	-	-	-	-	-	-	-
XHW-44C	●	●	●	-	-	-	-	-	-	-	-	-	-	-
XHW-56C	●	●	●	●	●	●	-	-	-	-	-	-	-	-
XHW-64C	●	●	●	●	●	●	●	●	●	-	-	-	-	-
XHW-79C	●	●	●	●	●	●	●	●	●	●	●	●	-	-
XHW-98C	-	-	-	-	●	●	●	●	●	●	●	●	●	●
XHW-39C-L	●	●	-	-	-	-	-	-	-	-	-	-	-	-

全商品に六角穴付きボルトが付属しています。
適用軸径の推奨寸法許容差はh6およびh7です。（Φ35のみ軸径の推奨寸法許容差は、-0.025～+0.010になります。）

製品仕様

材質・仕上げ

	XHW-C/XHW-C-L
ハブ	A2017 アルマイト処理
スペーサ	A2017 アルマイト処理
ディスク固定ボルト	SCM435 四三酸化鉄皮膜（黒）
ディスク	SUS304
カラー	SUS304
六角穴付きボルト	SCM435 四三酸化鉄皮膜（黒）

キー溝寸法

単位：mm

適用軸穴径 D1・D2	キー溝				キー
	b		t		呼び寸法 b×h
	基準寸法	許容差（JS9）	基準寸法	許容差	呼び寸法 b×h
6・7	2	±0.0125	1.0	+0.1 0	2×2
8・9・10	3	±0.0125	1.4		3×3
11・12	4	±0.0150	1.8		4×4
13・14・15・16・17	5		2.3		5×5
18・19・20・22	6		2.8		6×6
24・25・28・30	8	±0.0180	3.3	+0.2 0	8×7
32・35・36・38	10	±0.0180	3.3		10×8
40・42・44	12	±0.0215	3.3		12×8
45・48・50	14	±0.0215	3.8		14×9

・JIS B 1301より引用
※キー溝加工は、サイズと軸穴径の組合わせで、加工出来ない場合があります。加工の可否は絞り込み条件でご確認ください。

性能

型番	最大軸穴径（mm）	常用トルク^*1 （N・m）	最高回転数（min^-1）	慣性モーメント^*2 （kg・m²）	静的ねじりばね定数（N・m/rad）	許容偏心（mm）	許容偏角（°）	許容エンドプレイ（mm）	質量^*2 （g）
XHW-15C	6	0.6	42,000	3.0×10の-7乗	100	0.1	1.4	±0.2	9.4
XHW-19C	8	1.5	33,000	8.8×10の-7乗	300	0.12	2	±0.2	17
XHW-25C	12	3	25,000	3.4×10の-6乗	1,000	0.15	2	±0.3	35
XHW-27C	14	3.3	23,000	4.4×10の-6乗	1,400	0.15	2	±0.4	39
XHW-34C	16	6.3	18,000	1.3×10の-5乗	2,500	0.2	2	±0.5	75
XHW-39C	20	12	16,000	2.9×10の-5乗	4,700	0.25	2	±0.5	123
XHW-44C	22	15	14,000	4.7×10の-5乗	6,400	0.25	2	±0.6	156
XHW-56C	28	37.5	11,000	1.7×10の-4乗	12,000	0.3	2	±0.7	340
XHW-64C	35	50	9,800	3.3×10の-4乗	15,000	0.35	2	±0.9	490
XHW-79C	42	100	7,900	1.0×10の-3乗	22,000	0.5	2	±1.1	1,100
XHW-98C	50	280	6,400	2.6×10の-3乗	47,000	0.5	2	±1.3	1,740
XHW-19C-L	8	1.5	33,000	1.2×10の-6乗	300	0.25	2	±0.2	22
XHW-25C-L	12	3	25,000	4.3×10の-6乗	1,000	0.3	2	±0.3	45
XHW-27C-L	14	3.3	23,000	5.8×10の-6乗	1,400	0.3	2	±0.4	50
XHW-34C-L	16	6.3	18,000	1.6×10の-5乗	2,500	0.3	2	±0.5	89
XHW-39C-L	20	12	16,000	3.4×10の-5乗	4,700	0.4	2	±0.5	144

*1：負荷変動による常用トルクの補正は必要ありません。
軸穴径のサイズにより、軸のスリップトルクがカップリングの常用トルクより小さくなる場合があります。
*2：最大軸穴径での値です。

選定サポート情報

注文例

（1）型番（2）標準軸穴径（D1・D2）

注意・禁止事項

使用上の注意

Dカット軸に取りつける場合は、軸のDカット面の位置に注意してください。
カップリングの外径から六角穴付きボルトが飛び出して、回転直径が外径より大きくなるサイズがあります。カップリングの干渉に注意してください。

型番リスト

表示件数

...

型番

軸穴径（加工済） D1

(φ)

軸穴径（加工済） D2

(φ)

許容トルク（範囲）

(N・m)

外径A

(φ)

許容トルク

(N・m)

全長W

(mm)

慣性モーメント

(kg・m2)

許容偏心

(mm)

許容偏角

(deg)

最高回転数（範囲）

(r/min)

許容エンドプレイ(±)

(mm)

最高回転数

(r/min)

許容偏心範囲

(mm)

追加工

キー溝

RoHS?

最小発注数量

3	3	～1.00	15	0.6	21.8	3.0×10の-7乗	0.1	1.4	30,001～	±0.2	42000	0.02～0.2	標準軸穴	なし	10	1個
3	4	～1.00	15	0.6	21.8	3.0×10の-7乗	0.1	1.4	30,001～	±0.2	42000	0.02～0.2	標準軸穴	なし	10	1個
3	5	～1.00	15	0.6	21.8	3.0×10の-7乗	0.1	1.4	30,001～	±0.2	42000	0.02～0.2	標準軸穴	なし	10	1個
3	6	～1.00	15	0.6	21.8	3.0×10の-7乗	0.1	1.4	30,001～	±0.2	42000	0.02～0.2	標準軸穴	なし	10	1個
4	4	～1.00	15	0.6	21.8	3.0×10の-7乗	0.1	1.4	30,001～	±0.2	42000	0.02～0.2	標準軸穴	なし	10	1個
4	5	～1.00	15	0.6	21.8	3.0×10の-7乗	0.1	1.4	30,001～	±0.2	42000	0.02～0.2	標準軸穴	なし	10	1個
4	6	～1.00	15	0.6	21.8	3.0×10の-7乗	0.1	1.4	30,001～	±0.2	42000	0.02～0.2	標準軸穴	なし	10	1個
5	5	～1.00	15	0.6	21.8	3.0×10の-7乗	0.1	1.4	30,001～	±0.2	42000	0.02～0.2	標準軸穴	なし	10	1個
5	6	～1.00	15	0.6	21.8	3.0×10の-7乗	0.1	1.4	30,001～	±0.2	42000	0.02～0.2	標準軸穴	なし	10	1個
6	6	～1.00	15	0.6	21.8	3.0×10の-7乗	0.1	1.4	30,001～	±0.2	42000	0.02～0.2	標準軸穴	なし	10	1個
3	3	1.01～3.00	19	1.5	25.7	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個
3	4	1.01～3.00	19	1.5	25.7	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個
3	5	1.01～3.00	19	1.5	25.7	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個
3	6	1.01～3.00	19	1.5	25.7	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個
3	6.35	1.01～3.00	19	1.5	25.7	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個
3	7	1.01～3.00	19	1.5	25.7	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	追加工軸穴	なし	10	1個
3	8	1.01～3.00	19	1.5	25.7	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個
4	4	1.01～3.00	19	1.5	25.7	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個
4	5	1.01～3.00	19	1.5	25.7	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個
4	6	1.01～3.00	19	1.5	25.7	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個
4	6.35	1.01～3.00	19	1.5	25.7	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個
4	7	1.01～3.00	19	1.5	25.7	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	追加工軸穴	なし	10	1個
4	8	1.01～3.00	19	1.5	25.7	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個
5	5	1.01～3.00	19	1.5	25.7	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個
5	6	1.01～3.00	19	1.5	25.7	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個
5	6.35	1.01～3.00	19	1.5	25.7	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個
5	7	1.01～3.00	19	1.5	25.7	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	追加工軸穴	なし	10	1個
5	8	1.01～3.00	19	1.5	25.7	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個
6	6	1.01～3.00	19	1.5	25.7	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個
6	6.35	1.01～3.00	19	1.5	25.7	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個
6	7	1.01～3.00	19	1.5	25.7	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	追加工軸穴	なし	10	1個
6	8	1.01～3.00	19	1.5	25.7	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個
6.35	6.35	1.01～3.00	19	1.5	25.7	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個
6.35	7	1.01～3.00	19	1.5	25.7	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	追加工軸穴	なし	10	1個
6.35	8	1.01～3.00	19	1.5	25.7	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個
7	7	1.01～3.00	19	1.5	25.7	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	追加工軸穴	なし	10	1個
7	8	1.01～3.00	19	1.5	25.7	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	追加工軸穴	なし	10	1個
8	8	1.01～3.00	19	1.5	25.7	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個
3	3	1.01～3.00	19	1.5	34	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個
3	4	1.01～3.00	19	1.5	34	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個
3	5	1.01～3.00	19	1.5	34	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個
3	6	1.01～3.00	19	1.5	34	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個
3	6.35	1.01～3.00	19	1.5	34	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個
3	7	1.01～3.00	19	1.5	34	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	追加工軸穴	なし	10	1個
3	8	1.01～3.00	19	1.5	34	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個
4	4	1.01～3.00	19	1.5	34	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個
4	5	1.01～3.00	19	1.5	34	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個
4	6	1.01～3.00	19	1.5	34	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個
4	6.35	1.01～3.00	19	1.5	34	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個
4	7	1.01～3.00	19	1.5	34	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	追加工軸穴	なし	10	1個
4	8	1.01～3.00	19	1.5	34	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個
5	5	1.01～3.00	19	1.5	34	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個
5	6	1.01～3.00	19	1.5	34	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個
5	6.35	1.01～3.00	19	1.5	34	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個
5	7	1.01～3.00	19	1.5	34	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	追加工軸穴	なし	10	1個
5	8	1.01～3.00	19	1.5	34	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個
6	6	1.01～3.00	19	1.5	34	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個
6	6.35	1.01～3.00	19	1.5	34	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個
6	7	1.01～3.00	19	1.5	34	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	追加工軸穴	なし	10	1個
6	8	1.01～3.00	19	1.5	34	8.8×10の-7乗	0.12	2	30,001～	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,997円 ( 5,497円 )	4日目
4,997円 ( 5,497円 )	4日目
4,997円 ( 5,497円 )	在庫品1日目当日出荷可能
4,997円 ( 5,497円 )	4日目
5,200円 ( 5,720円 )	4日目
4,997円 ( 5,497円 )	4日目
5,470円 ( 6,017円 )	4日目
5,200円 ( 5,720円 )	4日目
5,457円 ( 6,003円 )	4日目
5,976円 ( 6,574円 )	4日目
3,997円 ( 4,397円 )	4日目
4,659円 ( 5,125円 )	4日目
4,446円 ( 4,891円 )	4日目
3,997円 ( 4,397円 )	4日目
3,997円 ( 4,397円 )	4日目
5,547円 ( 6,102円 )	4日目
4,438円 ( 4,882円 )	4日目
3,997円 ( 4,397円 )	4日目
3,997円 ( 4,397円 )	4日目
3,997円 ( 4,397円 )	4日目
3,997円 ( 4,397円 )	4日目
5,547円 ( 6,102円 )	4日目
4,438円 ( 4,882円 )	在庫品1日目当日出荷可能
3,997円 ( 4,397円 )	4日目
3,997円 ( 4,397円 )	4日目
3,997円 ( 4,397円 )	4日目
5,547円 ( 6,102円 )	4日目
4,062円 ( 4,468円 )	4日目
4,062円 ( 4,468円 )	4日目
3,997円 ( 4,397円 )	4日目
5,547円 ( 6,102円 )	4日目
4,235円 ( 4,659円 )	4日目
4,069円 ( 4,476円 )	4日目
5,547円 ( 6,102円 )	4日目
4,062円 ( 4,468円 )	4日目
7,261円 ( 7,987円 )	4日目
5,547円 ( 6,102円 )	4日目
3,997円 ( 4,397円 )	3日目
4,697円 ( 5,167円 )	4日目
4,697円 ( 5,167円 )	4日目
4,697円 ( 5,167円 )	4日目
4,697円 ( 5,167円 )	4日目
4,697円 ( 5,167円 )	4日目
6,129円 ( 6,742円 )	4日目
5,119円 ( 5,631円 )	4日目
4,697円 ( 5,167円 )	4日目
4,697円 ( 5,167円 )	4日目
5,119円 ( 5,631円 )	4日目
4,697円 ( 5,167円 )	4日目
6,129円 ( 6,742円 )	4日目
4,697円 ( 5,167円 )	4日目
4,697円 ( 5,167円 )	4日目
4,697円 ( 5,167円 )	4日目
4,697円 ( 5,167円 )	4日目
6,129円 ( 6,742円 )	4日目
4,697円 ( 5,167円 )	4日目
4,697円 ( 5,167円 )	4日目
4,697円 ( 5,167円 )	4日目
6,129円 ( 6,742円 )	4日目
4,697円 ( 5,167円 )	4日目

...

基本情報

基本情報

ディスクタイプのフレキシブルカップリングです。
【特長】
・種類：ディスクタイプ
・本体材質：A2017。分類：カップリング本体
・ディスク部材質：SUS304。構造：クランピングタイプ
・従来品より常用トルクが1.5倍の高トルク仕様です
・瞬時最大トルク350％のサーボモータに最適です
・サーボモータ応答性向上にも貢献します
・ステンレス製ディスクが、偏心・偏角・エンドプレイを許容します
【用途】
・アクチュエータ/表面実装機/精密XYステージ/インデックステーブル

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

XHW-C／XHW-C-L フレキシブルカップリングディスクタイプのレビュー

4.4平均満足度：4.45件のレビュー

星5
40%
星4
60%
星3
0%
星2
0%
星1
0%

ボールネジの駆動用のカップリングに使用。

満足度：4.02022/05/22

ボールネジとモーターとのカップリングに使用しています。センタリングもやり易く　締め付けもしっかり出来て満足しています。

0人が参考にしています。

研究部品の組み立て

満足度：4.02020/10/31

学術研究機器用に使用目的です。組立はし易く、使いやすい部品です。

0人が参考にしています。

治具部品

満足度：5.02020/05/15

1個購入なので、メーカーから送料込みで購入するよりもミスミから購入した方が安くなった。

0人が参考にしています。

750WのACサーボモータの置き換え時に使用

満足度：4.02018/12/28

安川電機製の750W ACサーボモータの出力軸がΣ-ⅡのSGMAHでは直径16mm?でしたが新しいSGMAVではデフォル...もっと読む

0人が参考にしています。

ボールネジ、ステッピングモーター間に使用

満足度：5.02018/01/20

ねじりばね定数、剛性が高いので負荷が掛かる用途に使えます。価格が手頃でインチサイズの穴径があるのも良いです。

0人が参考にしています。

5件全て見る

よくあるご質問（FAQ）

Qどのようなアプリケーションで使用しますか？

高い位置決め精度を求められる場合におすすめしています。また，従来品よりも高剛性のためサーボモータの高ゲイン化に対応します。

Q挿入軸の推奨公差はありますか？

適用軸径の推奨寸法公差はh6およびh7です。（φ35のみ軸径の推奨寸法許容差は、－0.025～＋0.010になります。）

この商品を見た人は、こんな商品も見ています

	今見ている商品 XHW-C／XHW-C-L フレキシブルカップリングディスクタイプ	MDW-C フレキシブルカップリングディスクタイプ	MHW-C フレキシブルカップリングディスクタイプ	MDS-C フレキシブルカップリングシングルディスクタイプ	MHS-C フレキシブルカップリングシングルディスクタイプ	XHS-C フレキシブルカップリングシングルディスクタイプ
メーカー	鍋屋バイテック	鍋屋バイテック	鍋屋バイテック	鍋屋バイテック	鍋屋バイテック	鍋屋バイテック
通常価格	3,997円-	4,797円 -	7,697円 -	4,297円 -	6,497円 -	3,397円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	4日目	在庫品1日目〜
用途	標準 / サーボモータ / ステッピングモータ	標準 / サーボモータ / ステッピングモータ	標準 / ステッピングモータ	標準 / サーボモータ / ステッピングモータ	標準 / ステッピングモータ	標準 / サーボモータ / ステッピングモータ
種類	ディスクタイプ	ディスクタイプ	ディスクタイプ	ディスクタイプ	ディスクタイプ	ディスクタイプ
本体材質	A2017	A2017	A2017	A2017	A2017	A2017
許容ミスアラインメント	偏角 / 偏心 / エンドプレイ	偏角 / 偏心 / エンドプレイ	偏角 / エンドプレイ	偏角 / 偏心 / エンドプレイ	偏角 / エンドプレイ	-
ディスク部材質	SUS304	SUS304	SUS301	SUS304	SUS301	SUS304
