鍋屋バイテック

XHS-C フレキシブルカップリングシングルディスクタイプ

Name: XHS-C フレキシブルカップリング シングルディスクタイプ
Brand: 鍋屋バイテック
SKU: 221005152468
Rating: 5 (4 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（4件）

この商品のFAQをみる（2件）

通常単価(税別): 3,397円～16,996円

税込単価: 3,737円～18,696円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

XHW-C／XHW-C-L フレキシブルカップリングディスクタイプ

4.4

通常価格(税別)： 3,997円 (税込価格：4,397円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

XBS-C／XBSS-C フレキシブルカップリングシングルディスクタイプ

通常価格(税別)： 4,197円 (税込価格：4,617円)

通常出荷日：在庫品1日目

高トルク・高ゲイン対応・バックラッシュ"0"・ショートタイプのフレキシブルカッ...

詳細情報を確認する

用途
標準 / サーボモータ / ステッピングモータ
種類
ディスクタイプ
本体材質
A2017
ディスク部材質
SUS304
分類
カップリング本体
構造
クランピングタイプ

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
カップリング軸穴・キー溝追加工サービスの詳細はメーカーHPよりご確認をお願い致します。
URL：https://www.nbk1560.com/products/service/process/

未確定：候補が3,115型番あります。

商品情報
型番リスト
詳細情報

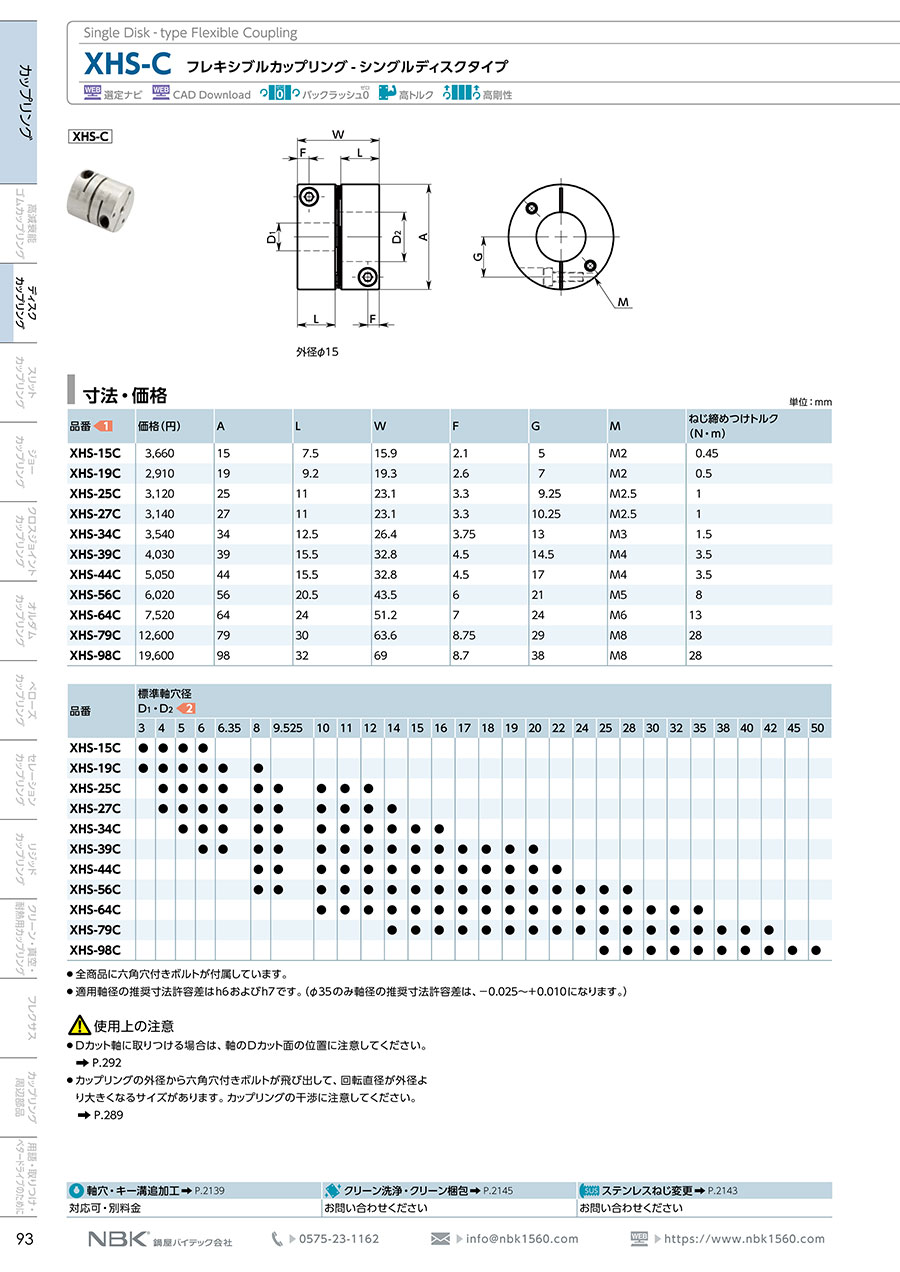

カタログ

商品情報

外形図

外径φ15

外径Φ19～98

製品仕様

適用推奨モータ

商品記号	XHS
サーボモータ	◎
ステッピングモータ	◎
一般汎用モータ	△

◎ : 非常にすぐれている　○ : すぐれている　△ : 使用可

特性

商品記号	XHS
バックラッシュ0ゼロ	◎
高ゲイン対応	○
高トルク	◎
高ねじり剛性	◎
許容ミスアライメント	○

◎ : 非常にすぐれている　○ : すぐれている

材質・仕上げ

商品記号	XHS-C
ハブ	A2017 アルマイト処理
ディスク固定ボルト	SCM435 四三酸化鉄皮膜（黒）
ディスク	SUS304
カラー	SUS304
六角穴付きボルト	SCM435 四三酸化鉄皮膜（黒）

規格表

寸法

単位：mm

型番	A	L	W	F	G	M	ねじ締めつけトルク（N・m）
XHS-15C	15	7.5	15.9	2.1	5	M2	0.45
XHS-19C	19	9.2	19.3	2.6	7	M2	0.5
XHS-25C	25	11	23.1	3.3	9.25	M2.5	1
XHS-27C	27	11	23.1	3.3	10.25	M2.5	1
XHS-34C	34	12.5	26.4	3.75	13	M3	1.5
XHS-39C	39	15.5	32.8	4.5	14.5	M4	3.5
XHS-44C	44	15.5	32.8	4.5	17	M4	3.5
XHS-56C	56	20.5	43.5	6	21	M5	8
XHS-64C	64	24	51.2	7	24	M6	13
XHS-79C	79	30	63.6	8.75	29	M8	28
XHS-98C	98	32	69	8.7	38	M8	28

型番	標準軸穴径 D1・D2
型番	3	4	5	6	6.35	8	9.525	10	11	12	14	15	16	17	18	19
XHS-15C	●	●	●	●	-	-	-	-	-	-	-	-	-	-	-	-
XHS-19C	●	●	●	●	●	●	-	-	-	-	-	-	-	-	-	-
XHS-25C	-	●	●	●	●	●	●	●	●	●	-	-	-	-	-	-
XHS-27C	-	●	●	●	●	●	●	●	●	●	●	-	-	-	-	-
XHS-34C	-	-	●	●	●	●	●	●	●	●	●	●	●	-	-	-
XHS-39C	-	-	-	●	●	●	●	●	●	●	●	●	●	●	●	●
XHS-44C	-	-	-	-	-	●	●	●	●	●	●	●	●	●	●	●
XHS-56C	-	-	-	-	-	●	●	●	●	●	●	●	●	●	●	●
XHS-64C	-	-	-	-	-	-	-	●	●	●	●	●	●	●	●	●
XHS-79C	-	-	-	-	-	-	-	-	-	-	●	●	●	●	●	●

型番	標準軸穴径 D1・D2
型番	20	22	24	25	28	30	32	35	38	40	42	45	50
XHS-39C	●	-	-	-	-	-	-	-	-	-	-	-	-
XHS-44C	●	●	-	-	-	-	-	-	-	-	-	-	-
XHS-56C	●	●	●	●	●	-	-	-	-	-	-	-	-
XHS-64C	●	●	●	●	●	●	●	●	-	-	-	-	-
XHS-79C	●	●	●	●	●	●	●	●	●	●	●	-	-
XHS-98C	-	-	-	●	●	●	●	●	●	●	●	●	●

全商品に六角穴付きボルトが付属しています。
適用軸径の推奨寸法許容差はh6およびh7です。（φ35のみ軸径の推奨寸法許容差は、-0.025～+0.010になります。）

性能

型番	最大軸穴径（mm）	常用トルク^*1 （N・m）	最高回転数（min^-1）	慣性モーメント^*2 （kg・m²）	静的ねじりばね定数（N・m/rad）	許容偏心（mm）	許容偏角（°）	許容エンドプレイ（mm）	質量^*2 （g）
XHS-15C	6	0.6	42,000	2.2×10^-7	110	0.01	0.7	±0.1	6.6
XHS-19C	8	1.5	33,000	6.3×10^-7	330	0.02	1	±0.1	13
XHS-25C	12	3	25,000	2.3×10^-6	1,200	0.02	1	±0.15	25
XHS-27C	14	3.3	23,000	3.1×10^-6	1,800	0.02	1	±0.2	27
XHS-34C	16	6.3	18,000	9.2×10^-6	3,900	0.02	1	±0.25	52
XHS-39C	20	12	16,000	2.0×10^-5	6,000	0.02	1	±0.25	84
XHS-44C	22	15	14,000	3.3×10^-5	7,900	0.02	1	±0.3	107
XHS-56C	28	37.5	11,000	1.1×10^-4	14,000	0.02	1	±0.35	233
XHS-64C	35	50	9,800	2.2×10^-4	16,000	0.02	1	±0.45	328
XHS-79C	42	100	7,900	6.7×10^-4	23,000	0.02	1	±0.55	748
XHS-98C	50	280	6,400	1.7×10^-3	52,000	0.02	1	±0.65	1,120

*1：負荷変動による常用トルクの補正は必要ありません。
軸穴径のサイズにより、軸のスリップトルクがカップリングの常用トルクより小さくなる場合があります。
*2：最大軸穴径での値です。

スリップトルク

単位：N・m

品番	軸穴径(mm)
品番	3	4	5	6	6.35	8	9.525	10	11
XHS-19C	0.7	-	-	-	-	-	-	-	-
XHS-25C	-	2.5	-	-	-	-	-	-	-
XHS-27C	-	2	2.9	-	-	-	-	-	-
XHS-34C	-	-	3.5	4.9	5.5	-	-	-	-
XHS-39C	-	-	-	6	8	-	-	-	-
XHS-44C	-	-	-	-	-	8	13	-	-
XHS-56C	-	-	-	-	-	22	34	37	-
XHS-64C	-	-	-	-	-	-	-	23	42

表に示すサイズは軸のスリップトルクが XHS-C の常用トルクより小さくなるので注意
軸の寸法許容差h7、硬度34 - 40HRC、ねじ締めつけトルク XHS-C 寸法・価格表記載の値での試験値

選定サポート情報

軸径・常用トルクによる選定

軸径と常用トルクが交差した領域が選定サイズになる。

選定例

選定条件がφ25（軸径25mm）、負荷トルク30N・mのとき、選定サイズは XHS-56C

選定サポート情報

定格出力 (W)	サーボモータ形式				サーボモータ仕様^*1			選定サイズ
定格出力 (W)	三菱電機㈱	㈱安川電機	山洋電気㈱	㈱キーエンス	モータ軸径 (mm)	定格トルク (N・m)	瞬時最大トルク (N・m)	XHS-C	XBS-C
100	HG-KR	SGMJV	R2	SV	8	0.32	1.1	XHS-19C	XBS-25C
200					14	0.64	2.2	XHS-27C	XBS-34C
400					14	1.3	4.5	XHS-34C	XBS-39C
750					16-19	2.4	8.4	XHS-39C	XBS-44C

XHS は、瞬時最大トルクが定格トルクの350％に向上したサーボモータに対応しており、従来品 XBS よりサイズダウンが可能
*1 : モータ仕様は一般的な値

注文例

性能・試験情報

スラスト反力

温度による静的ねじりばね定数の変化
20℃における静的ねじりばね定数を100％とした場合の値。XHS は温度によるねじり剛性の変化が少なく応答性の変化は極小。ただし、高温下での使用にあたっては熱膨張に伴う軸の伸びやたわみによるミスアライメントに注意。

静的ねじりばね定数の比較（シングルディスクタイプ）
XHS はねじり剛性が大きく応答性にすぐれている。サーボモータなどの高速・高精度な位置決めに適している。

注意・禁止事項

使用上の注意

Dカット軸に取りつける場合は、軸のDカット面の位置に注意してください。
カップリングの外径から六角穴付きボルトが飛び出して、回転直径が外径より大きくなるサイズがあります。カップリングの干渉に注意してください。

型番リスト

表示件数

...

型番

軸穴径（加工済） D1

(φ)

軸穴径（加工済） D2

(φ)

許容トルク（範囲）

(N・m)

外径A

(φ)

許容トルク

(N・m)

全長W

(mm)

慣性モーメント

(kg・m2)

許容偏心

(mm)

許容偏角

(deg)

最高回転数（範囲）

(r/min)

許容エンドプレイ(±)

(mm)

最高回転数

(r/min)

許容偏心範囲

(mm)

追加工

キー溝

RoHS?

最小発注数量

3	3	～1.00	15	0.6	15.8	2.2×10^-7	0.01	0.7	30,001～	±0.1	42000	0.02未満	標準軸穴	なし	10	1個
3	4	～1.00	15	0.6	15.8	2.2×10^-7	0.01	0.7	30,001～	±0.1	42000	0.02未満	標準軸穴	なし	10	1個
3	5	～1.00	15	0.6	15.8	2.2×10^-7	0.01	0.7	30,001～	±0.1	42000	0.02未満	標準軸穴	なし	10	1個
3	6	～1.00	15	0.6	15.8	2.2×10^-7	0.01	0.7	30,001～	±0.1	42000	0.02未満	標準軸穴	なし	10	1個
4	4	～1.00	15	0.6	15.8	2.2×10^-7	0.01	0.7	30,001～	±0.1	42000	0.02未満	標準軸穴	なし	10	1個
4	5	～1.00	15	0.6	15.8	2.2×10^-7	0.01	0.7	30,001～	±0.1	42000	0.02未満	標準軸穴	なし	10	1個
4	6	～1.00	15	0.6	15.8	2.2×10^-7	0.01	0.7	30,001～	±0.1	42000	0.02未満	標準軸穴	なし	10	1個
5	5	～1.00	15	0.6	15.8	2.2×10^-7	0.01	0.7	30,001～	±0.1	42000	0.02未満	標準軸穴	なし	10	1個
5	6	～1.00	15	0.6	15.8	2.2×10^-7	0.01	0.7	30,001～	±0.1	42000	0.02未満	標準軸穴	なし	10	1個
6	6	～1.00	15	0.6	15.8	2.2×10^-7	0.01	0.7	30,001～	±0.1	42000	0.02未満	標準軸穴	なし	10	1個
3	3	1.01～3.00	19	1.5	19.4	6.3×10^-7	0.02	1	30,001～	±0.1	33000	0.02～0.2	標準軸穴	なし	10	1個
3	4	1.01～3.00	19	1.5	19.4	6.3×10^-7	0.02	1	30,001～	±0.1	33000	0.02～0.2	標準軸穴	なし	10	1個
3	5	1.01～3.00	19	1.5	19.4	6.3×10^-7	0.02	1	30,001～	±0.1	33000	0.02～0.2	標準軸穴	なし	10	1個
3	6	1.01～3.00	19	1.5	19.4	6.3×10^-7	0.02	1	30,001～	±0.1	33000	0.02～0.2	標準軸穴	なし	10	1個
3	6.35	1.01～3.00	19	1.5	19.4	6.3×10^-7	0.02	1	30,001～	±0.1	33000	0.02～0.2	標準軸穴	なし	10	1個
3	7	1.01～3.00	19	1.5	19.4	6.3×10^-7	0.02	1	30,001～	±0.1	33000	0.02～0.2	追加工軸穴	なし	10	1個
3	8	1.01～3.00	19	1.5	19.4	6.3×10^-7	0.02	1	30,001～	±0.1	33000	0.02～0.2	標準軸穴	なし	10	1個
4	4	1.01～3.00	19	1.5	19.4	6.3×10^-7	0.02	1	30,001～	±0.1	33000	0.02～0.2	標準軸穴	なし	10	1個
4	5	1.01～3.00	19	1.5	19.4	6.3×10^-7	0.02	1	30,001～	±0.1	33000	0.02～0.2	標準軸穴	なし	10	1個
4	6	1.01～3.00	19	1.5	19.4	6.3×10^-7	0.02	1	30,001～	±0.1	33000	0.02～0.2	標準軸穴	なし	10	1個
4	6.35	1.01～3.00	19	1.5	19.4	6.3×10^-7	0.02	1	30,001～	±0.1	33000	0.02～0.2	標準軸穴	なし	10	1個
4	7	1.01～3.00	19	1.5	19.4	6.3×10^-7	0.02	1	30,001～	±0.1	33000	0.02～0.2	追加工軸穴	なし	10	1個
4	8	1.01～3.00	19	1.5	19.4	6.3×10^-7	0.02	1	30,001～	±0.1	33000	0.02～0.2	標準軸穴	なし	10	1個
5	5	1.01～3.00	19	1.5	19.4	6.3×10^-7	0.02	1	30,001～	±0.1	33000	0.02～0.2	標準軸穴	なし	10	1個
5	6	1.01～3.00	19	1.5	19.4	6.3×10^-7	0.02	1	30,001～	±0.1	33000	0.02～0.2	標準軸穴	なし	10	1個
5	6.35	1.01～3.00	19	1.5	19.4	6.3×10^-7	0.02	1	30,001～	±0.1	33000	0.02～0.2	標準軸穴	なし	10	1個
5	7	1.01～3.00	19	1.5	19.4	6.3×10^-7	0.02	1	30,001～	±0.1	33000	0.02～0.2	追加工軸穴	なし	10	1個
5	8	1.01～3.00	19	1.5	19.4	6.3×10^-7	0.02	1	30,001～	±0.1	33000	0.02～0.2	標準軸穴	なし	10	1個
6	6	1.01～3.00	19	1.5	19.4	6.3×10^-7	0.02	1	30,001～	±0.1	33000	0.02～0.2	標準軸穴	なし	10	1個
6	6.35	1.01～3.00	19	1.5	19.4	6.3×10^-7	0.02	1	30,001～	±0.1	33000	0.02～0.2	標準軸穴	なし	10	1個
6	7	1.01～3.00	19	1.5	19.4	6.3×10^-7	0.02	1	30,001～	±0.1	33000	0.02～0.2	追加工軸穴	なし	10	1個
6	8	1.01～3.00	19	1.5	19.4	6.3×10^-7	0.02	1	30,001～	±0.1	33000	0.02～0.2	標準軸穴	なし	10	1個
6.35	6.35	1.01～3.00	19	1.5	19.4	6.3×10^-7	0.02	1	30,001～	±0.1	33000	0.02～0.2	標準軸穴	なし	10	1個
6.35	7	1.01～3.00	19	1.5	19.4	6.3×10^-7	0.02	1	30,001～	±0.1	33000	0.02～0.2	追加工軸穴	なし	10	1個
6.35	8	1.01～3.00	19	1.5	19.4	6.3×10^-7	0.02	1	30,001～	±0.1	33000	0.02～0.2	標準軸穴	なし	10	1個
7	7	1.01～3.00	19	1.5	19.4	6.3×10^-7	0.02	1	30,001～	±0.1	33000	0.02～0.2	追加工軸穴	なし	10	1個
7	8	1.01～3.00	19	1.5	19.4	6.3×10^-7	0.02	1	30,001～	±0.1	33000	0.02～0.2	追加工軸穴	なし	10	1個
8	8	1.01～3.00	19	1.5	19.4	6.3×10^-7	0.02	1	30,001～	±0.1	33000	0.02～0.2	標準軸穴	なし	10	1個
4	4	1.01～3.00	25	3	23.1	2.3×10^-6	0.02	1	10,001～30,000	±0.15	25000	0.02～0.2	標準軸穴	なし	10	1個
4	5	1.01～3.00	25	3	23.1	2.3×10^-6	0.02	1	10,001～30,000	±0.15	25000	0.02～0.2	標準軸穴	なし	10	1個
4	6	1.01～3.00	25	3	23.1	2.3×10^-6	0.02	1	10,001～30,000	±0.15	25000	0.02～0.2	標準軸穴	なし	10	1個
4	6.35	1.01～3.00	25	3	23.1	2.3×10^-6	0.02	1	10,001～30,000	±0.15	25000	0.02～0.2	標準軸穴	なし	10	1個
4	7	1.01～3.00	25	3	23.1	2.3×10^-6	0.02	1	10,001～30,000	±0.15	25000	0.02～0.2	追加工軸穴	なし	10	1個
4	8	1.01～3.00	25	3	23.1	2.3×10^-6	0.02	1	10,001～30,000	±0.15	25000	0.02～0.2	標準軸穴	なし	10	1個
4	9	1.01～3.00	25	3	23.1	2.3×10^-6	0.02	1	10,001～30,000	±0.15	25000	0.02～0.2	追加工軸穴	なし	10	1個
4	9.525	1.01～3.00	25	3	23.1	2.3×10^-6	0.02	1	10,001～30,000	±0.15	25000	0.02～0.2	標準軸穴	なし	10	1個
4	10	1.01～3.00	25	3	23.1	2.3×10^-6	0.02	1	10,001～30,000	±0.15	25000	0.02～0.2	標準軸穴	なし	10	1個
4	11	1.01～3.00	25	3	23.1	2.3×10^-6	0.02	1	10,001～30,000	±0.15	25000	0.02～0.2	標準軸穴	なし	10	1個
4	12	1.01～3.00	25	3	23.1	2.3×10^-6	0.02	1	10,001～30,000	±0.15	25000	0.02～0.2	標準軸穴	なし	10	1個
5	5	1.01～3.00	25	3	23.1	2.3×10^-6	0.02	1	10,001～30,000	±0.15	25000	0.02～0.2	標準軸穴	なし	10	1個
5	6	1.01～3.00	25	3	23.1	2.3×10^-6	0.02	1	10,001～30,000	±0.15	25000	0.02～0.2	標準軸穴	なし	10	1個
5	6.35	1.01～3.00	25	3	23.1	2.3×10^-6	0.02	1	10,001～30,000	±0.15	25000	0.02～0.2	標準軸穴	なし	10	1個
5	7	1.01～3.00	25	3	23.1	2.3×10^-6	0.02	1	10,001～30,000	±0.15	25000	0.02～0.2	追加工軸穴	なし	10	1個
5	8	1.01～3.00	25	3	23.1	2.3×10^-6	0.02	1	10,001～30,000	±0.15	25000	0.02～0.2	標準軸穴	なし	10	1個
5	9	1.01～3.00	25	3	23.1	2.3×10^-6	0.02	1	10,001～30,000	±0.15	25000	0.02～0.2	追加工軸穴	なし	10	1個
5	9.525	1.01～3.00	25	3	23.1	2.3×10^-6	0.02	1	10,001～30,000	±0.15	25000	0.02～0.2	標準軸穴	なし	10	1個
5	10	1.01～3.00	25	3	23.1	2.3×10^-6	0.02	1	10,001～30,000	±0.15	25000	0.02～0.2	標準軸穴	なし	10	1個
5	11	1.01～3.00	25	3	23.1	2.3×10^-6	0.02	1	10,001～30,000	±0.15	25000	0.02～0.2	標準軸穴	なし	10	1個
5	12	1.01～3.00	25	3	23.1	2.3×10^-6	0.02	1	10,001～30,000	±0.15	25000	0.02～0.2	標準軸穴	なし	10	1個
6	6	1.01～3.00	25	3	23.1	2.3×10^-6	0.02	1	10,001～30,000	±0.15	25000	0.02～0.2	標準軸穴	なし	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,605円 ( 5,066円 )	4日目
4,197円 ( 4,617円 )	4日目
4,197円 ( 4,617円 )	4日目
4,605円 ( 5,066円 )	4日目
4,197円 ( 4,617円 )	4日目
4,197円 ( 4,617円 )	4日目
4,578円 ( 5,036円 )	4日目
4,605円 ( 5,066円 )	4日目
4,386円 ( 4,825円 )	4日目
4,197円 ( 4,617円 )	4日目
3,397円 ( 3,737円 )	4日目
3,397円 ( 3,737円 )	4日目
3,397円 ( 3,737円 )	4日目
3,397円 ( 3,737円 )	4日目
3,397円 ( 3,737円 )	4日目
4,876円 ( 5,364円 )	4日目
3,866円 ( 4,253円 )	4日目
3,397円 ( 3,737円 )	4日目
3,397円 ( 3,737円 )	4日目
3,397円 ( 3,737円 )	4日目
3,527円 ( 3,880円 )	4日目
4,876円 ( 5,364円 )	4日目
3,866円 ( 4,253円 )	4日目
3,527円 ( 3,880円 )	4日目
3,397円 ( 3,737円 )	4日目
3,527円 ( 3,880円 )	4日目
4,876円 ( 5,364円 )	4日目
3,866円 ( 4,253円 )	4日目
3,397円 ( 3,737円 )	4日目
3,703円 ( 4,073円 )	4日目
4,876円 ( 5,364円 )	4日目
3,703円 ( 4,073円 )	4日目
3,397円 ( 3,737円 )	4日目
4,876円 ( 5,364円 )	4日目
3,397円 ( 3,737円 )	4日目
6,591円 ( 7,250円 )	4日目
4,876円 ( 5,364円 )	4日目
3,539円 ( 3,893円 )	4日目
3,597円 ( 3,957円 )	4日目
3,597円 ( 3,957円 )	4日目
3,597円 ( 3,957円 )	4日目
3,597円 ( 3,957円 )	4日目
5,035円 ( 5,539円 )	4日目
3,597円 ( 3,957円 )	4日目
5,035円 ( 5,539円 )	4日目
3,597円 ( 3,957円 )	4日目
3,790円 ( 4,169円 )	4日目
3,597円 ( 3,957円 )	4日目
3,979円 ( 4,377円 )	在庫品1日目当日出荷可能
3,597円 ( 3,957円 )	4日目
3,597円 ( 3,957円 )	4日目
3,597円 ( 3,957円 )	4日目
5,035円 ( 5,539円 )	4日目
3,597円 ( 3,957円 )	4日目
5,035円 ( 5,539円 )	4日目
3,597円 ( 3,957円 )	4日目
3,630円 ( 3,993円 )	4日目
3,597円 ( 3,957円 )	4日目
3,630円 ( 3,993円 )	4日目
3,644円 ( 4,008円 )	4日目

...

基本情報

基本情報

高トルク・高ゲイン対応・バックラッシュ"0"・ショートタイプのフレキシブルカップリングです。
【特長】
・従来品より常用トルクが1.5倍の高トルク仕様です。
・瞬時最大トルク350％のサーボモータに最適です。
・シングルディスクタイプのフレキシブルカップリングです。
・ステンレス製ディスクが、偏心・偏角・エンドプレイを許容します。
・標準タイプ：XHW・ロングタイプ：XHW-L・ショートタイプ：XHSを標準化。
【用途】
・アクチュエータ／表面実装機／精密XYステージ／インデックステーブルなどに。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
カップリング軸穴・キー溝追加工サービスの詳細はメーカーHPよりご確認をお願い致します。
URL：https://www.nbk1560.com/products/service/process/

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
【SUS316 / SUS304相当】六角穴付ボルトステンレス
ミスミ
低頭六角穴付ボルト【メカニカル部品カタログ掲載】
鍋屋バイテック
XHW-C／XHW-C-L フレキシブルカップリングディスクタイプ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

XHS-C フレキシブルカップリングシングルディスクタイプのレビュー

5平均満足度：5.04件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

エンコーダの取り付けに使用しています

満足度：5.02024/04/16

追加設備装置のエンコーダと回転軸との接続に使用しています。過去に実績があり信頼性があったことからこのシングルディスクタイ...もっと読む

0人が参考にしています。

テスト用設備部品

満足度：5.02022/12/20

この商品は自社でテスト用の設備に使用しました。モーターの軸部分の部品として使用したのですが、機能等については何も問題あり...もっと読む

0人が参考にしています。

外販品付帯部品として使用

満足度：5.02020/03/24

装置セットメーカーへ供給する当社請負パーツの駆動部に対し、軸継手として使用しています。信頼できる有名ブランド品ということ...もっと読む

0人が参考にしています。

製品に使用しています

満足度：5.02020/03/24

当社で顧客より設計を含めて製作を依頼された試作品の装置でコンピュータ制御するモーターとアクチュエータの接続用として使用し...もっと読む

0人が参考にしています。

4件全て見る

よくあるご質問（FAQ）

Qどのようなアプリケーションで使用しますか？

高い位置決め精度を求められる場合におすすめしています。また，従来品よりも高剛性のためサーボモータの高ゲイン化に対応します。

Q挿入軸の推奨公差はありますか？

適用軸径の推奨寸法公差はh6およびh7です。（φ35のみ軸径の推奨寸法許容差は、－0.025～＋0.010になります。）

この商品を見た人は、こんな商品も見ています

	今見ている商品 XHS-C フレキシブルカップリングシングルディスクタイプ	MHS-C フレキシブルカップリングシングルディスクタイプ	MDS-C フレキシブルカップリングシングルディスクタイプ	MDW-C フレキシブルカップリングディスクタイプ	MHW-C フレキシブルカップリングディスクタイプ	XHW-C／XHW-C-L フレキシブルカップリングディスクタイプ
メーカー	鍋屋バイテック	鍋屋バイテック	鍋屋バイテック	鍋屋バイテック	鍋屋バイテック	鍋屋バイテック
通常価格	3,397円-	6,497円 -	4,297円 -	4,797円 -	7,697円 -	3,997円 -
通常出荷日	在庫品1日目〜	4日目	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
用途	標準 / サーボモータ / ステッピングモータ	標準 / ステッピングモータ	標準 / サーボモータ / ステッピングモータ	標準 / サーボモータ / ステッピングモータ	標準 / ステッピングモータ	標準 / サーボモータ / ステッピングモータ
種類	ディスクタイプ	ディスクタイプ	ディスクタイプ	ディスクタイプ	ディスクタイプ	ディスクタイプ
本体材質	A2017	A2017	A2017	A2017	A2017	A2017
ディスク部材質	SUS304	SUS301	SUS304	SUS304	SUS301	SUS304
分類	カップリング本体	カップリング本体	カップリング本体	カップリング本体	カップリング本体	カップリング本体
