鍋屋バイテック

MJB フレキシブルカップリングジョータイプ（ブッシング）

カタログ |

この商品のFAQをみる（2件）

通常単価(税別): 9,997円～40,239円

税込単価: 10,997円～44,263円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：在庫品1日目

高トルクで振動吸収性のすぐれたカップリングです。【特長】・ジョータイプのフレキ...

種類詳細
ジョータイプ
種類
本体
用途
標準 / サーボモータ / ステッピングモータ
本体材質
S45C
許容偏角 (deg)
1
特性
高トルク / 振動吸収
緩衝部材質
ポリウレタン
使用温度範囲 (℃)
-20::60
許容偏心範囲 (mm)
0.02～0.2
構造
ブッシングタイプ

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が3,248型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

ジョータイプのフレキシブルカップリング。
高トルクの伝動にすぐれ、工作機械のスピンドルに最適。
偏心・偏角に加え、ねじれ振動も吸収する、すぐれたフレキシビリティ。
抵抗値2MΩ以上の電気絶縁性有り。
タイトフィットは、スリーブの振動吸収性によりサーボモータのゲインを上げられるため、ディスクカップリング以上の高応答運転を実現可能。
イージーフィットは、ハブとスリーブをスムーズに組み立て・分割が可能。装置の組み立て・メンテナンス時間を削減できる。
スリーブ硬度は4種類あり、トルク・ミスアライメントなどの使用条件に合わせて選定可能。

ジョータイプのフレキシブルカップリング。高トルクの伝動にすぐれ、工作機械のスピンドルに最適。偏心・偏角に加え、ねじれ振動も吸収する、すぐれたフレキシビリティ。抵抗値2MΩ以上の電気絶縁性有り。スリーブ硬度は4種類。

構造

スリーブ種類

タイトフィットは、スリーブの振動吸収性によりサーボモータのゲインを上げられるため、ディスクカップリング以上の高応答運転を実現可能。イージーフィットは、ハブとスリーブをスムーズに組み立て・分割が可能。装置の組み立て・メンテナンス時間を削減できる。スリーブ硬度は4種類あり、トルク・ミスアライメントなどの使用条件に合わせて選定可能。

ハブ詳細

スリーブ詳細

タイトフィット

イージーフィット

材質・仕上げ

ハブ S45C、四三酸化鉄皮膜（黒）
アウターリング S45C、四三酸化鉄皮膜（黒）
スリーブポリウレタン
六角穴付きボルト SCM435、四三酸化鉄皮膜（黒）

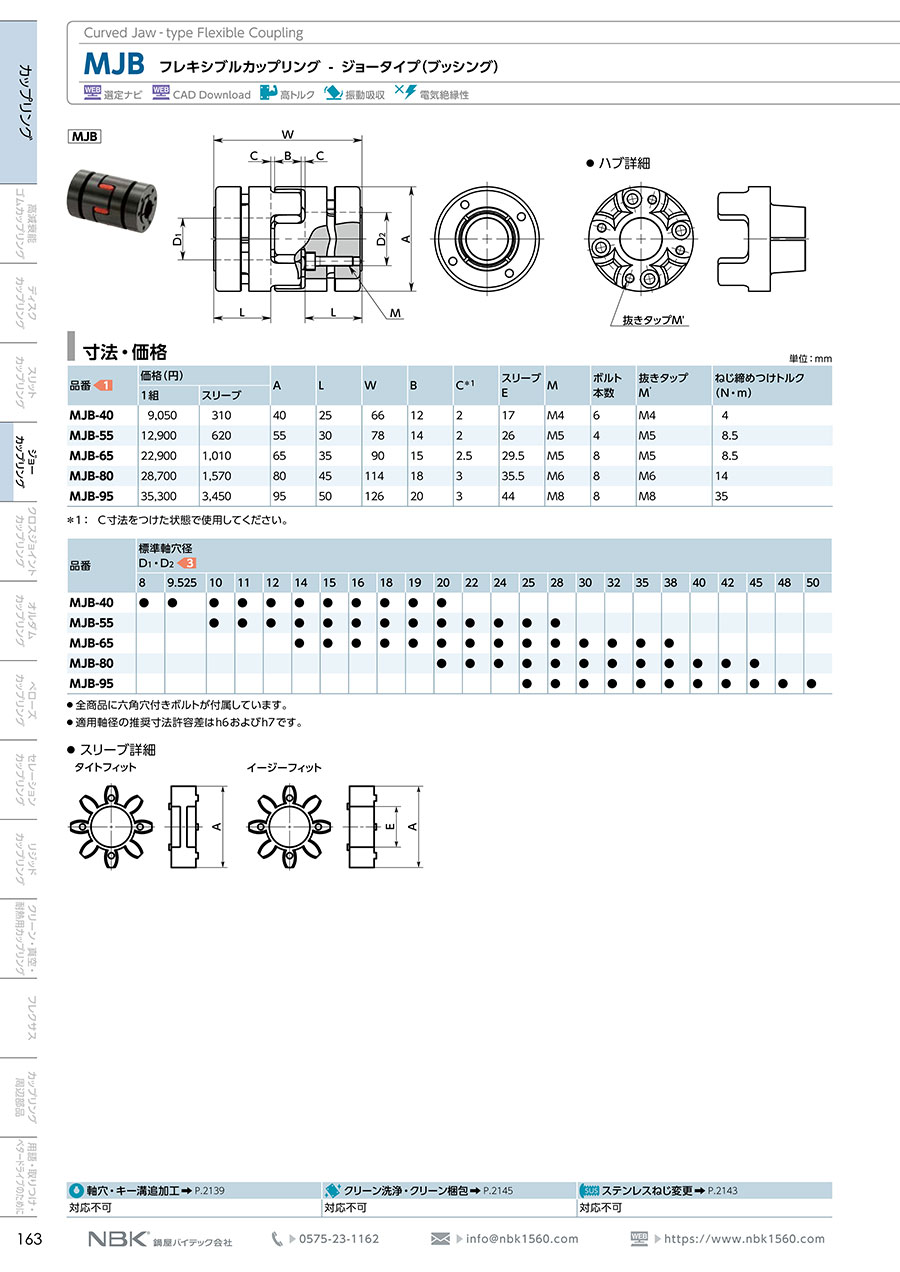

規格表

寸法

単位：mm

型番	A	L	W	B	C^*1	スリーブ E	M	ボルト本数	抜きタップM’	ねじ締めつけトルク（N・m）
MJB-40	40	25	66	12	2	17	M4	6	M4	4
MJB-55	55	30	78	14	2	26	M5	4	M5	8.5
MJB-65	65	35	90	15	2.5	29.5	M5	8	M5	8.5
MJB-80	80	45	114	18	3	35.5	M6	8	M6	14
MJB-95	95	50	126	20	3	44	M8	8	M8	35

*1：C寸法をつけた状態で使用すること。

型番	標準軸穴径 D₁・D₂
型番	8	9.525	10	11	12	14	15	16	18	19	20	22
MJB-40	●	●	●	●	●	●	●	●	●	●	●	-
MJB-55	-	-	●	●	●	●	●	●	●	●	●	●
MJB-65	-	-	-	-	-	●	●	●	●	●	●	●
MJB-80	-	-	-	-	-	-	-	-	-	-	●	●

型番	標準軸穴径 D₁・D₂
型番	24	25	28	30	32	35	38	40	42	45	48	50
MJB-55	●	●	●	-	-	-	-	-	-	-	-	-
MJB-65	●	●	●	●	●	●	●	-	-	-	-	-
MJB-80	●	●	●	●	●	●	●	●	●	●	-	-
MJB-95	-	●	●	●	●	●	●	●	●	●	●	●

性能

型番	スリーブ		最大軸穴径（mm）	常用トルク ^*1 （N・m）	最大トルク ^*1 （N・m）	最高回転数（min^-1）	慣性モーメント ^*2 （kg・m²）	静的ねじりばね定数（N・m/rad）	許容偏心（mm）	許容偏角（°）	許容エンドプレイ（mm）	質量 ^*2 （g）	スリーブ硬度（JIS）
型番	タイトフィット	イージーフィット	最大軸穴径（mm）	常用トルク ^*1 （N・m）	最大トルク ^*1 （N・m）	最高回転数（min^-1）	慣性モーメント ^*2 （kg・m²）	静的ねじりばね定数（N・m/rad）	許容偏心（mm）	許容偏角（°）	許容エンドプレイ（mm）	質量 ^*2 （g）	スリーブ硬度（JIS）
MJB-40	BL	EBL	20	4.9	9.8	23,000	8.6×10^-5	380	0.15	1	0～+1.2	400	A80
MJB-55	BL	EBL	28	17	34	17,000	3.7×10^-4	1,400	0.2	1	0～+1.4	800
MJB-65	BL	EBL	38	46	92	14,000	8.0×10^-4	2,800	0.2	1	0～+1.5	1,100
MJB-80	BL	EBL	45	95	190	11,000	2.5×10^-3	3,200	0.2	1	0～+1.8	2,300
MJB-95	BL	EBL	50	130	260	10,000	5.4×10^-3	3,600	0.2	1	0～+2.0	4,000
MJB-40	WH	EWH	20	10	20	23,000	8.6×10^-5	570	0.1	1	0～+1.2	400	A92
MJB-55	WH	EWH	28	35	70	17,000	3.7×10^-4	1,600	0.15	1	0～+1.4	800
MJB-65	WH	EWH	38	95	190	14,000	8.0×10^-4	3,000	0.15	1	0～+1.5	1,100
MJB-80	WH	EWH	45	190	380	11,000	2.5×10^-3	5,300	0.15	1	0～+1.8	2,300
MJB-95	WH	EWH	50	265	530	10,000	5.4×10^-3	6,200	0.15	1	0～+2.0	4,000
MJB-40	RD	ERD	20	17	34	23,000	8.6×10^-5	1,200	0.1	1	0～+1.2	400	A98
MJB-55	RD	ERD	28	60	120	17,000	3.7×10^-4	2,600	0.1	1	0～+1.4	800
MJB-65	RD	ERD	38	160	320	14,000	8.0×10^-4	4,900	0.1	1	0～+1.5	1,100
MJB-80	RD	ERD	45	325	650	11,000	2.5×10^-3	6,500	0.1	1	0～+1.8	2,300
MJB-95	RD	ERD	50	450	900	10,000	5.4×10^-3	8,900	0.1	1	0～+2.0	4,000
MJB-40	GR	EGR	20	21	42	23,000	8.6×10^-5	3,000	0.08	1	0～+1.2	400	D64
MJB-55	GR	EGR	28	75	150	17,000	3.7×10^-4	9,000	0.08	1	0～+1.4	800
MJB-65	GR	EGR	38	200	400	14,000	8.0×10^-4	13,000	0.08	1	0～+1.5	1,100
MJB-80	GR	EGR	45	405	810	11,000	2.5×10^-3	14,000	0.08	1	0～+1.8	2,300
MJB-95	GR	EGR	50	560	1120	10,000	5.4×10^-3	15,000	0.08	1	0～+2.0	4,000

*1：負荷変動による常用トルク・最大トルクの補正は必要ありません。ただし、周囲温度が30℃を超える場合は、常用トルク・最大トルクを表の温度補正係数で補正してください。
MJBの使用可能温度は-20℃～+60℃です。
軸穴径のサイズにより、軸のスリップトルクがカップリングの常用トルクより小さくなる場合があります。
*2：最大軸穴径での値です。

周囲温度・温度補正係数

周囲温度	温度補正係数
-20℃～+30℃	1.00
+30℃～+40℃	0.80
+40℃～+60℃	0.70

選定サポート情報

注文例

（1）型番（2）スリーブ（3）標準軸穴径（D1・D2）

型番リスト

表示件数

...

型番

MJB-40-BL-9.525-9.525

軸穴径（加工済） D1

(φ)

軸穴径（加工済） D2

(φ)

許容トルク（範囲）

(N・m)

外径A

(φ)

許容トルク

(N・m)

慣性モーメント

(kg・m2)

全長W

(mm)

許容偏心

(mm)

最高回転数（範囲）

(r/min)

許容エンドプレイ(±)

(mm)

最高回転数

(r/min)

最大軸穴径（下穴品） D1max

(φ)

スリーブ種類

スリーブ硬度(JIS)

RoHS?

最小発注数量

8	8	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
8	9.525	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
8	10	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
8	11	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
8	12	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
8	14	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
8	15	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
8	16	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
8	18	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
8	19	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
8	20	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
9.525	9.525	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
9.525	10	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
9.525	11	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
9.525	12	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
9.525	14	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
9.525	15	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
9.525	16	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
9.525	18	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
9.525	19	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
9.525	20	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
10	10	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
10	11	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
10	12	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
10	14	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
10	15	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
10	16	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
10	18	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
10	19	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
10	20	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
11	11	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
11	12	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
11	14	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
11	15	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
11	16	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
11	18	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
11	19	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
11	20	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
12	12	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
12	14	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
12	15	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
12	16	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
12	18	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
12	19	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
12	20	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
14	14	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
14	15	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
14	16	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
14	18	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
14	19	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
14	20	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
15	15	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
15	16	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
15	18	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
15	19	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
15	20	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
16	16	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
16	18	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
16	19	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個
16	20	5.01～10.00	40	4.9	8.6X10^-5	66	0.15	10,001～20,000	+1.2 0	23000	20	タイトフィット	A80	10	1個

通常単価(税別) (税込単価)	通常出荷日

9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
11,129円 ( 12,242円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目
9,997円 ( 10,997円 )	4日目

...

基本情報

基本情報

高トルクで振動吸収性のすぐれたカップリングです。
【特長】
・ジョータイプのフレキシブルカップリングです。
・高トルクの伝動にすぐれており、工作機械のスピンドルに最適です。
・すぐれたフレキシビリティです。
・偏心・偏角に加え、ねじれ振動も吸収します。
・電気絶縁性があります。
・抵抗値：2MΩ以上。
・スリーブ硬度は4種類です。
・トルク・ミスアライメントなど、ご使用条件に合わせて選定してください。
・タイトフィットは、スリーブの振動吸収性により、サーボモータのゲインを上げられるため、ディスクカップリング以上の高応答運転を実現できます。
・イージーフィットは、ハブとスリーブをスムーズに組み立て・分割が可能です。
・装置の組み立て・メンテナンス時間を削減できます。
【用途】
・工作機械／スピンドルなどに。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
ナット－単品販売－
ミスミ
【SUS316 / SUS304相当】六角穴付ボルトステンレス
鍋屋バイテック
XHW-C／XHW-C-L フレキシブルカップリングディスクタイプ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

MJB フレキシブルカップリングジョータイプ（ブッシング）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qどのようなアプリケーションで使用しますか？

工作機械のスピンドル，搬送・撹拌など高トルクを求められる場合におすすめしています。

Q挿入軸の推奨公差はありますか？

適用軸径の推奨寸法公差はh6およびh7です。

この商品を見た人は、こんな商品も見ています

	今見ている商品 MJB フレキシブルカップリングジョータイプ（ブッシング）	カップリング　ジョー形　セットスクリュータイプ	ジョー形カップリングセットスクリュータイプ SJCシリーズ	カップリング　ジョー形　クランピングタイプ	ジョー形カップリングクランピングタイプ SJCM	カップリング　ジョースパイダ形セットスクリュー・キー溝タイプ
メーカー	鍋屋バイテック	ミスミ	SUNGIL（ソンイル）	ミスミ	SUNGIL（ソンイル）	ミスミ
通常価格	9,997円-	-	1,507円 -	-	4,341円 -	-
通常出荷日	3日目〜	3日目〜	在庫品1日目〜	3日目〜	在庫品1日目〜	在庫品1日目〜
種類詳細	ジョータイプ	ジョー形	ジョータイプ	ジョー形	ジョータイプ	ジョー・スパイダ形
種類	本体	本体	本体	本体	本体	本体
用途	標準 / サーボモータ / ステッピングモータ	標準	サーボモータ	標準	サーボモータ	標準
本体材質	S45C	アルミニウム	アルミニウム	アルミニウム	アルミニウム	鉄系焼結合金
許容偏角(deg)	1	1	1	1	1	1
