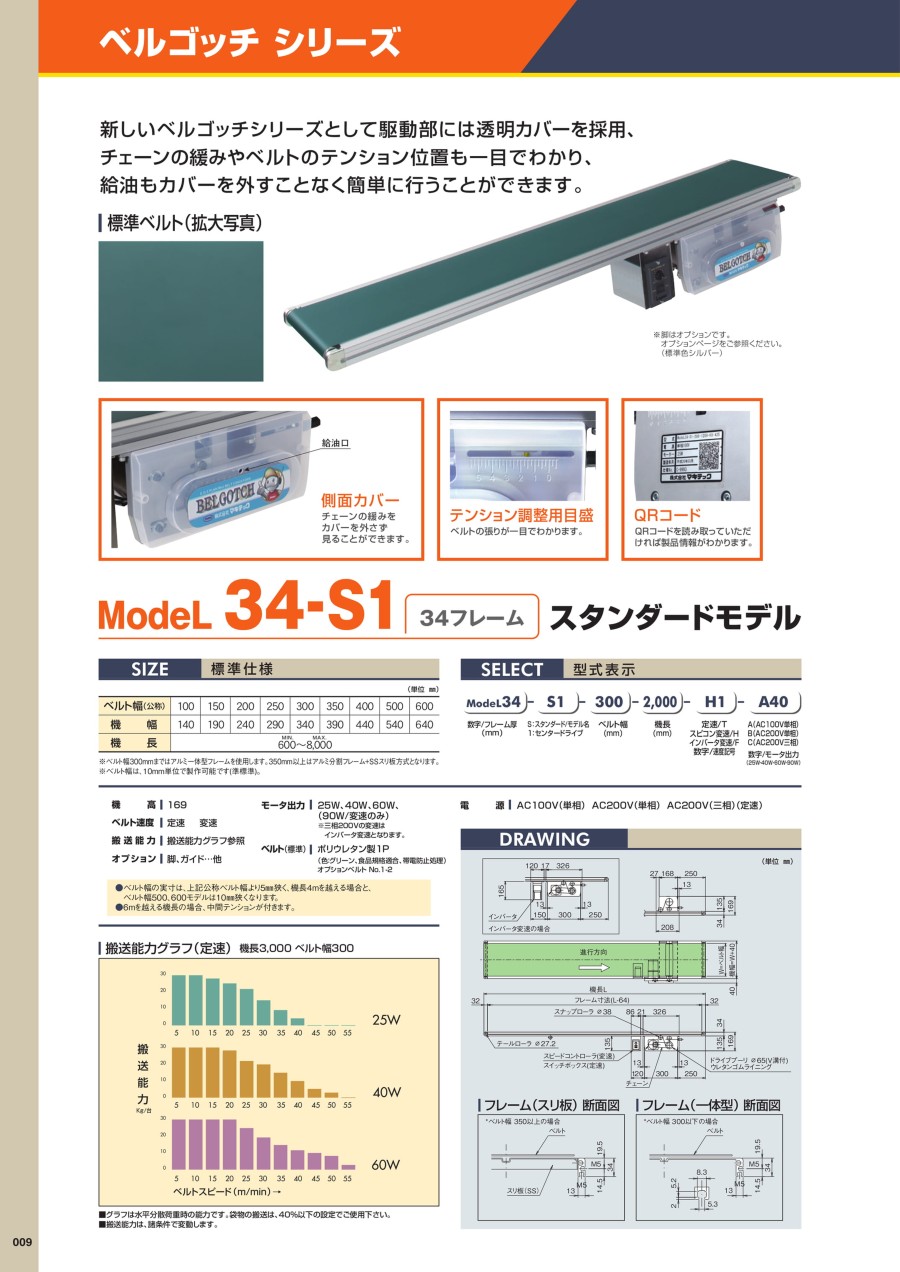

ベルゴッチModeL34-SI スタンダードモデル

外形図

フレーム断面図

■スリ板

※ベルト幅350以上の場合

■一体型

※ベルト幅300以下の場合

製品仕様

標準仕様

※ ベルト幅300mmまではアルミ一体型フレームを使用します。350mm以上はアルミ分割フレーム+SSスリ板方式となります。

• ※ ベルト幅の実寸は、上記公称ベルト幅より5mm狭く、機長4mを超える場合と、ベルト幅500、600モデルは10mm狭くなります。
• ※ 6mを超える機長の場合、中間テイクアップユニットが付きます。

搬送能力グラフ（定速）

機長3,000 ベルト幅300

• グラフは水平分散荷重時の能力です。袋物の搬送は、40%以下の設定でご使用下さい。
• 搬送能力は、諸条件で変動します。

ベルト速度表

• 定速のベルト速度は、モータ回転数1,500／1,800rpm（50／60Hz）、ドライブプーリ径φ65、駆動効率95%で計算しております。
• スピコン変速のベルト速度は、モータ回転数1,500／1,800rpm（50／60Hz）、ドライブプーリ径φ65、駆動効率95%で計算しております。（電源は、単相100・200Vに限ります）
• 三相200Vの変速はインバータ変速となります。
• 正確な速度選定が必要な場合は、変速式をお薦めします。
• プーリとモータの連動はチェーン連動方式です。ただし、※印 T15、H15、F15の速度記号につきましては、タイミングベルト方式となります。

商品特長詳細

QRコード

• QRコードを読み取っていただければ製品情報がわかります。

選定サポート情報

保守部品について

保守部品は下記よりご選定いただけます。
※対象モータ型番は必ずこちらをご参照ください。
リンク先には保守対象以外のモータ型番も掲載されております。

　　　　　　　　

注意・禁止事項

• ※ 設置状況により転倒する恐れがありますので補助脚の取付をおすすめします。
