ニッタ化工品

ラブフレックスカップリング RFH型

カタログ |

通常単価(税別): 11,917円～373,268円

税込単価: 13,109円～410,595円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ニッタ化工品

通常出荷日：在庫品1日目

RFH型は強力な補強繊維を芯体として、その両面を特にすぐれた屈曲疲労に強いゴム...

用途
標準
使用温度範囲 (℃)
-10::60

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

呼号番号	名称	材質	表面処理
1	フランジ	FC200	ラッカー塗装（赤褐色）
2	圧力リング	SS400	ラッカー塗装（赤褐色）
3	ゴムタイヤ	ゴム、補強繊維	-
4	ボルト	SWCH10R	亜鉛メッキ
5	共通座金	SPCC	亜鉛メッキ

規格表

型番リスト

表示件数

型番

特徴

許容トルク範囲

(N・m)

最外径 Da

(φ)

全巾 L

(mm)

本体材質

許容トルク

(N・m)

許容偏心範囲

(mm)

両軸の許容偏心(Δh)

(mm)

許容回転数

(r/min)

最高回転数範囲

(r/min)

両軸の許容偏角(Δθ)

(deg)

緩衝部材質

種類

適応型番

最小発注数量

振動吸収	20.01～50.00	100	63	スチール	49	0.02～0.2	1	5000	4001～10000	3	その他	セット	-	1個
振動吸収	50.01～100.00	125	80	スチール	98	1.1～3.0	1.25	4500	4001～10000	3	その他	セット	-	1個
振動吸収	100～500未満	155	100	スチール	167	1.1～3.0	1.55	4200	4001～10000	3	その他	セット	-	1個
振動吸収	100～500未満	180	125	スチール	294	1.1～3.0	1.8	3500	2001～4000	3	その他	セット	-	1個
-	100～500未満	-	-	[樹脂] ゴム	294	-	-	3500	2001～4000	-	-	タイヤ	RFH-180	1個
振動吸収	100～500未満	210	140	スチール	490	1.1～3.0	2.1	3000	2001～4000	3	その他	セット	-	1個
-	100～500未満	-	-	[樹脂] ゴム	490	-	-	3000	2001～4000	-	-	タイヤ	RFH-210	1個
振動吸収	500～1000未満	265	160	スチール	981	1.1～3.0	2.65	2500	2001～4000	3	その他	セット	-	1個
振動吸収	1000～5000未満	310	200	スチール	1370	3.1～5.0	3.1	2000	1001～2000	3	その他	セット	-	1個
振動吸収	20000～50000未満	450	315	スチール	4900	3.1～5.0	4.5	1400	1001～2000	3	その他	セット	-	1個

通常単価(税別) (税込単価)	通常出荷日

16,171円 ( 17,788円 )	19日目
21,240円 ( 23,364円 )	19日目
20,808円 ( 22,889円 )	19日目
30,770円 ( 33,847円 )	在庫品1日目当日出荷可能
11,917円 ( 13,109円 )	7日目
47,800円 ( 52,580円 )	19日目
17,107円 ( 18,818円 )	7日目
79,840円 ( 87,824円 )	7日目
139,085円 ( 152,994円 )	7日目
373,268円 ( 410,595円 )	7日目

詳細情報

基本情報

基本情報

RFH型は強力な補強繊維を芯体として、その両面を特にすぐれた屈曲疲労に強いゴムで被覆したカップリングです。
【特長】
・可撓性が非常に大きい。
・衝撃の緩和並びにトーションダンパーとしての性能がすぐれている。
・構造が簡単で取り付け取りはずしが容易である。
・無給油で、保守が容易となり経済的である。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

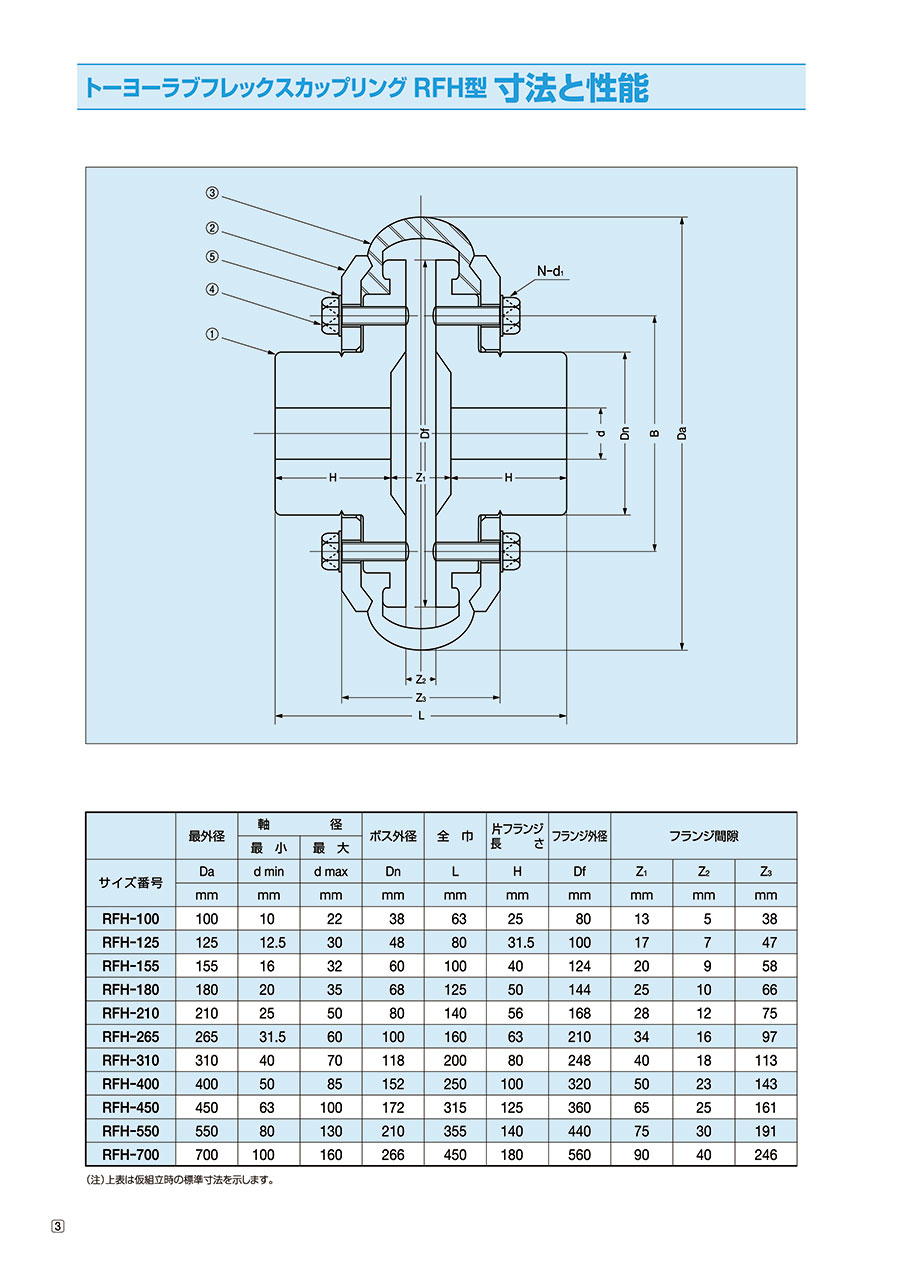

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
