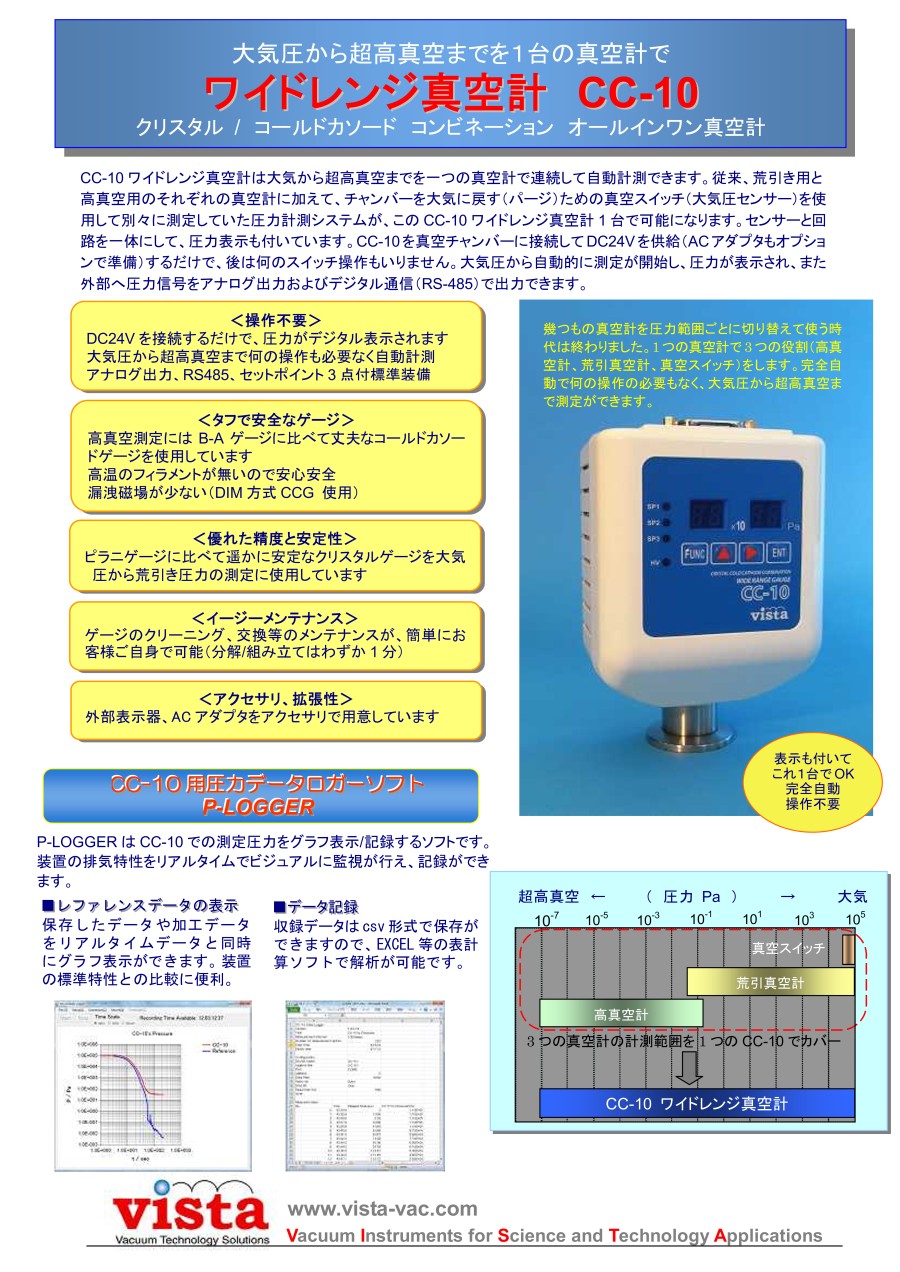

ワイドレンジ真空計 CC-10

通常単価(税別)
13,787232,607
税込単価
15,166255,868
通常出荷日:在庫品1日目当日出荷可能

大気圧から超高真空まで!オールインワン真空計【特長】・大気から超高真空までを一つの真空計で連続して自動...

詳細を確認
未確定:候補が3型番あります。
  • 単価(税別)
    -
  • 合計(税別)
    -
    (税込価格:-)
  • 出荷日
    -
    (参考出荷日:-)
数量:

商品情報

外形図

製品仕様

項目 仕様
圧力測定範囲 1.0×10-7Pa から大気圧(105Pa)
制御回路 制御回路をセンサーに一体組み込み、プラスチックケース
測定方式 大気圧および荒引き圧力計測に水晶真空センサー使用、高真空計測にデュアルインバーティドマグネトロン方式
のコールドカソードゲージを使用、センサーを圧力レンジにより自動切り替え
圧力表示 7セグメントLEDによるデジタル表示を本体に標準装備
オプションにて外部表示機を用意(DC24V駆動)
圧力信号外部出力 アナログ出力0-10V (LOGまたは複合リニア出力を選択可)
セットポイント 3点(ヒステリシス付)標準装備DC50V、0.12A フォトモスリレー
1点は独立、2点はコモン共通
リレーI/O クリスタル 0調整、大気圧調整、CCG切替禁止の各入力
デジタルインターフェイス RS-485を標準装備
入力電圧 DC22-26V(100VAC アダプタオプションを用意)消費電力MAX8W
使用環境 保管時:-40℃~+55℃  動作時:周囲温度 max 50℃
ベーキング温度: 制御回路部を外しセンサー単体にて150℃
取り付けフランジ NW25またはCF70(回転)
コネクタ Dsub15ピン(メスコネクタを添付)
寸法、重量 94×70×160mm、700g(NW25 フランジ仕様)



ワイドレンジ真空計(CC-10)
同梱品一覧
品名 型式 数量 備考
  クリスタルコールドカソード
  コンビネーションワイドレンジゲージ
CC-10 1
  Dサブコネクタ15ピンメス CN-15FI 1   I/Oコネクタ用
  カバー付き、半田付けタイプ、
  インチねじ
  表示単位シール 1式



電源アダプタ(1C-5)
同梱品一覧
品名 数量 備考
  AC100Vアダプター 1 24V出力
  Dサブコネクタ15ピンメス 1
  ケーブル 1 5m
※本品はワイドレンジ真空計(CC-10)には含まれていません。別途ご購入ください。

使用例

実験装置の簡易真空計として

自動装置の真空計として(1)

ワイドレンジ真空計 CC-10 実験装置の簡易真空計として
ワイドレンジ真空計 CC-10 自動装置の真空計として(1)
DC24Vを接続するだけで大気圧から超高真空までの計測が自動でできます。
CC-10自体に表示がついていますので外部への余分な配線は不要。
DC24Vの供給には、100VACアダプタもオプションで用意。
-I/OまたはRS-485による圧力の遠隔表示と制御-
セットポイントなどのI/Oを装置のコントローラに接続して制御を行えます。
また、オプションのDS-10表示器を用いて圧力の遠隔表示ができます。

フィールドサービス用の持ち運び真空計として


ワイドレンジ真空計 CC-10 フィールドサービス用の持ち運び真空計として

CC-10本体とACアダプタをカバンに入れて持ち運び、フィールドサービスに使用します。
重量1kg弱でありながら、表示も付いているので、これだけで大気圧から超高真空まで
の測定が現場で手軽にできます。

※取り扱い説明書はこちら


型番リスト

表示件数

種類

センサ・モニタ構造

配管接続方向

配管口の種類

取り付けフランジ

仕様

RoHS?最小発注数量
電源アダプタ
-
-
-
-
100VAC
-
1個
[圧力センサ] ワイドレンジ真空計
一体形
フランジ
CF70
-
10
1個
[圧力センサ] ワイドレンジ真空計
一体形
フランジ
NW25
-
10
1個
通常単価(税別) (税込単価)
通常出荷日
13,787
( 15,166 )
在庫品1日目当日出荷可能
232,607
( 255,868 )
在庫品1日目当日出荷可能
222,744
( 245,018 )
在庫品1日目当日出荷可能

詳細情報

基本情報

大気圧から超高真空まで!オールインワン真空計

【特長】
・大気から超高真空までを一つの真空計で連続して自動計測できます。
・荒引き用と高真空用のそれぞれの真空計に加えて、チャンバーを大気に戻す(パージ)ための真空スイッチ(大気圧センサー)を使用して別々に測定していた圧力計測システムが1台で可能になります。
・センサーと回路を一体にして、圧力表示も付いています。
・操作不要:DC24Vを接続するだけで、圧力がデジタル表示されます。大気圧から超高真空まで何の操作も必要なく自動計測アナログ出力、RS485、セットポイント3点付標準装備。
・タフで安全なゲージ:高真空測定にはB-Aゲージに比べて丈夫なコールドカソードゲージを使用しています。高温のフィラメントが無いので安心。安全漏洩磁場が少ない。
・優れた精度と安定性:ピラニゲージに比べて遥かに安定なクリスタルゲージを大気圧から荒引き圧力の測定に使用しています。
・イージーメンテナンス:ゲージのクリーニング、交換等のメンテナンスが、簡単にお客様ご自身で可能。
・アクセサリ、拡張性:外部表示器、ACアダプタをアクセサリで用意しています。

ご注意

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
