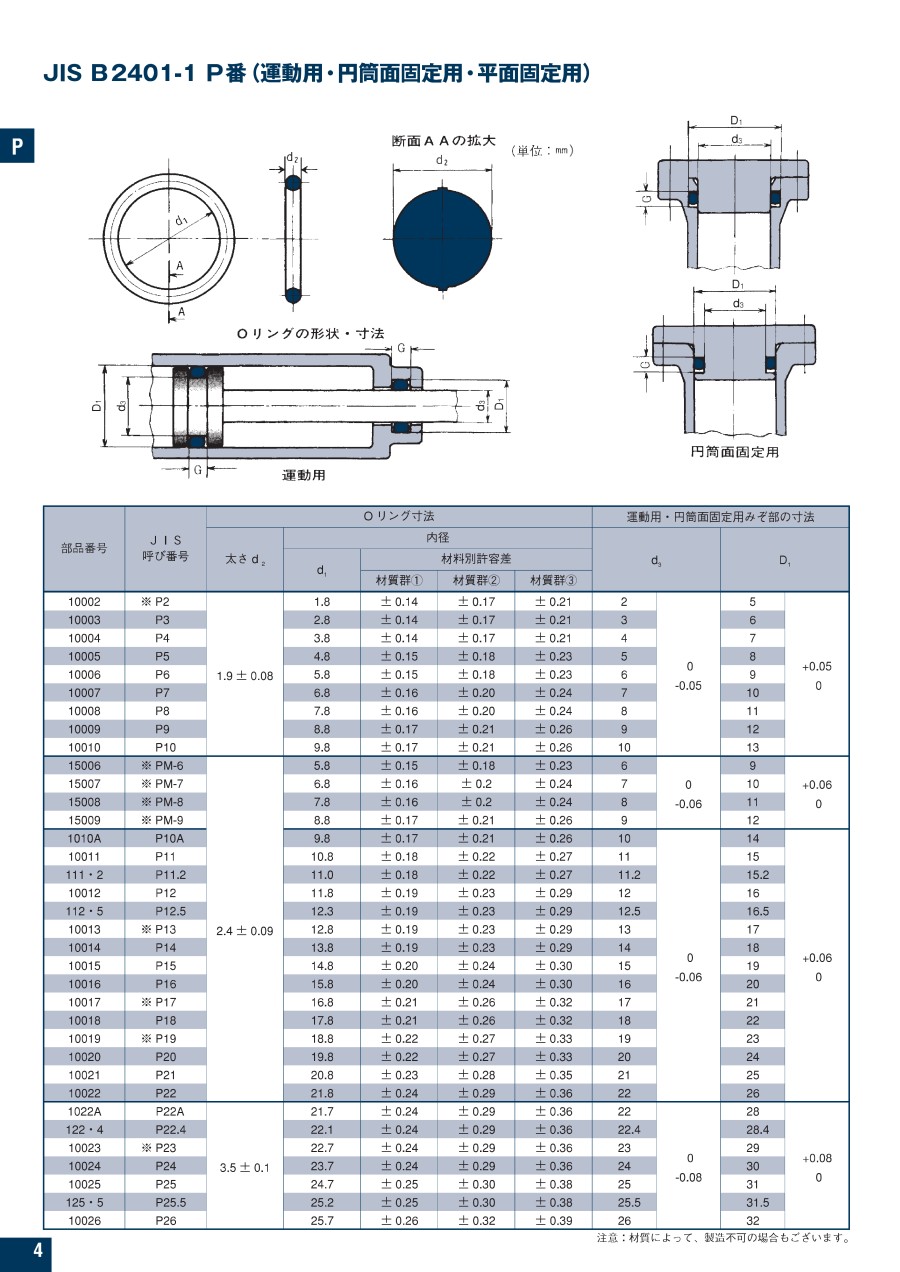

JIS B 2401-1 P番 Oリング（運動用・円筒面固定用・平面固定用）

外形図

Oリングの形状・寸法

断面AAの拡大

運動用

円筒面固定用

平面固定用（外圧用）

平面固定用（内圧用）

一体みぞ

分割みぞ

例：バックアップリングを使用する場合

バックアップリング1個の場合

バックアップリング2個の場合

（注）

• （1）偏心量Eは、寸法Kの最大値と最小値の差を意味し、同心度の2倍となります。
• （2）平面固定用において、内圧がかかる場合は、Oリングの外周がみぞの外壁に密着するように設計し、また外圧がかかる場合には反対にOリングの内周がみぞの内壁に密着するように設計します。
• （3）平面固定用において、内圧用として使用する場合、D寸法の比較的小さい範囲（約30mm以下）では、装着上不具合を生じることがありますので、D寸法を若干大きめ（約0.2～0.3mm）にとって下さい。
• （4）みぞ寸法は参考値です。
• （5）寸法公差：
  材質群（1）：NBR、SBR
  材質群（2）：FKM、HNBR
  材質群（3）：VMQ、ACM、EPDM その他

規格表

注意：材質によって寸法許容差が異なります。
