メカニカル部品技術窓口
マルチコネクタ DMシリーズ
- 通常単価(税別)
- 324円～7,085円
- 税込単価
- 356円～7,794円
マルチコネクタはパネルと機械装置などとの接続に用いて、多数本のチューブ（ナイロ...
詳細情報を確認する- 使用温度範囲(空気時) (℃)
- -5::60
- 使用流体
- 空気
- 本体材質
- C3604
- パッキン・Oリング材質
- NBR
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
未確定：候補が58型番あります。
商品情報

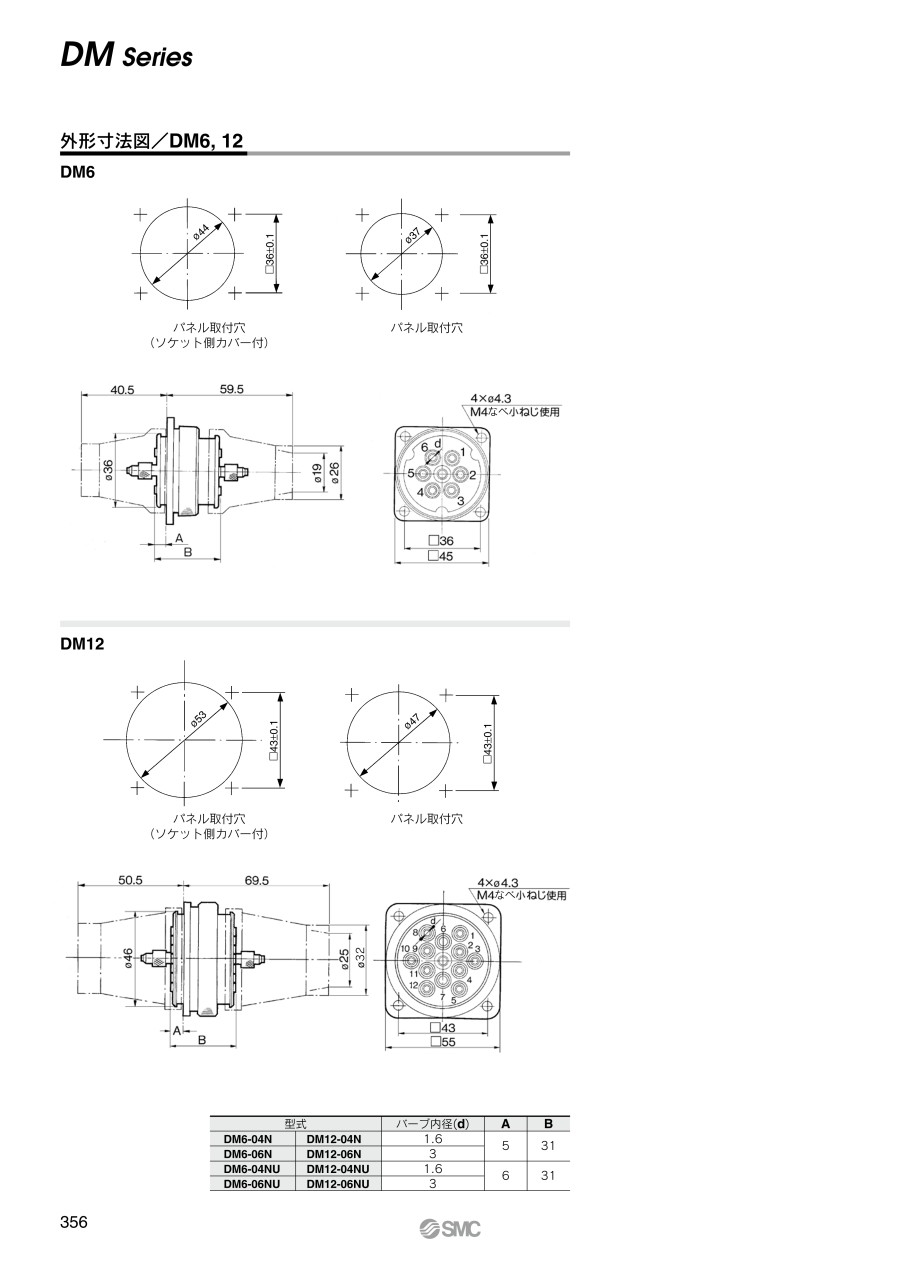

外形図
DM6
DM12
製品仕様
仕様
| 使用流体 | 空気 |
|---|---|
| 使用圧力範囲 | 0～1MPa |
| 周囲温度および使用流体温度 | -5～+60℃（凍結なきこと） |
材質
| ソケットケース、プラグケース、クランプリング | ADC12、クロメート後黒色半艶焼付塗装 |
|---|---|
| プレート | SPCC、ユニクロ |
| ホルダ | SPCC、亜鉛クロメート |
| ソケット、プラグ、ストッパ | C3604 |
| Uリング | NBR |
| カバー | CR |
| 十字付ナベ小ねじ、クランプボルト | SWRM亜鉛クロメート |
| スペーサ | SPC亜鉛クロメート |
型式表示方法
規格表
| 型番 | バーブ内径（d） | A | B | |
|---|---|---|---|---|
| DM6-04N | DM12-04N | 1.6 | 5 | 31 |
| DM6-06N | DM12-06N | 3 | ||
| DM6-04NU | DM12-04NU | 1.6 | 6 | 31 |
| DM6-06NU | DM12-06NU | 3 | ||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,933円 ( 4,326円 ) | 在庫品1日目当日出荷可能 |
4,531円 ( 4,984円 ) | 在庫品1日目当日出荷可能 |
3,933円 ( 4,326円 ) | 在庫品1日目当日出荷可能 |
3,978円 ( 4,376円 ) | 6日目 |
4,531円 ( 4,984円 ) | 在庫品1日目当日出荷可能 |
3,933円 ( 4,326円 ) | 在庫品1日目当日出荷可能 |
4,379円 ( 4,817円 ) | 在庫品1日目当日出荷可能 |
4,531円 ( 4,984円 ) | 在庫品1日目当日出荷可能 |
3,933円 ( 4,326円 ) | 在庫品1日目当日出荷可能 |
4,206円 ( 4,627円 ) | 在庫品1日目当日出荷可能 |
4,531円 ( 4,984円 ) | 在庫品1日目当日出荷可能 |
470円 ( 517円 ) | 在庫品1日目当日出荷可能 |
1,924円 ( 2,116円 ) | 6日目 |
2,498円 ( 2,748円 ) | 6日目 |
2,119円 ( 2,331円 ) | 6日目 |
2,498円 ( 2,748円 ) | 在庫品1日目当日出荷可能 |
2,453円 ( 2,698円 ) | 在庫品1日目当日出荷可能 |
2,498円 ( 2,748円 ) | 在庫品1日目当日出荷可能 |
2,121円 ( 2,333円 ) | 在庫品1日目当日出荷可能 |
2,498円 ( 2,748円 ) | 在庫品1日目当日出荷可能 |
2,022円 ( 2,224円 ) | 在庫品1日目当日出荷可能 |
2,380円 ( 2,618円 ) | 6日目 |
2,121円 ( 2,333円 ) | 在庫品1日目当日出荷可能 |
2,381円 ( 2,619円 ) | 在庫品1日目当日出荷可能 |
2,121円 ( 2,333円 ) | 在庫品1日目当日出荷可能 |
2,498円 ( 2,748円 ) | 在庫品1日目当日出荷可能 |
2,121円 ( 2,333円 ) | 在庫品1日目当日出荷可能 |
2,498円 ( 2,748円 ) | 在庫品1日目当日出荷可能 |
5,742円 ( 6,316円 ) | 在庫品1日目当日出荷可能 |
5,921円 ( 6,513円 ) | 在庫品1日目当日出荷可能 |
5,460円 ( 6,006円 ) | 在庫品1日目当日出荷可能 |
6,644円 ( 7,308円 ) | 在庫品1日目当日出荷可能 |
6,822円 ( 7,504円 ) | 在庫品1日目当日出荷可能 |
4,770円 ( 5,247円 ) | 在庫品1日目当日出荷可能 |
7,085円 ( 7,794円 ) | 在庫品1日目当日出荷可能 |
5,460円 ( 6,006円 ) | 在庫品1日目当日出荷可能 |
4,770円 ( 5,247円 ) | 在庫品1日目当日出荷可能 |
5,248円 ( 5,773円 ) | 在庫品1日目当日出荷可能 |
5,368円 ( 5,905円 ) | 在庫品1日目当日出荷可能 |
510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
2,888円 ( 3,177円 ) | 在庫品1日目当日出荷可能 |
3,252円 ( 3,577円 ) | 6日目 |
3,011円 ( 3,312円 ) | 在庫品1日目当日出荷可能 |
3,413円 ( 3,754円 ) | 在庫品1日目当日出荷可能 |
2,496円 ( 2,746円 ) | 在庫品1日目当日出荷可能 |
2,857円 ( 3,143円 ) | 在庫品1日目当日出荷可能 |
2,496円 ( 2,746円 ) | 在庫品1日目当日出荷可能 |
2,857円 ( 3,143円 ) | 在庫品1日目当日出荷可能 |
2,873円 ( 3,160円 ) | 6日目 |
3,413円 ( 3,754円 ) | 在庫品1日目当日出荷可能 |
2,496円 ( 2,746円 ) | 在庫品1日目当日出荷可能 |
3,252円 ( 3,577円 ) | 6日目 |
2,496円 ( 2,746円 ) | 在庫品1日目当日出荷可能 |
3,411円 ( 3,752円 ) | 6日目 |
2,496円 ( 2,746円 ) | 在庫品1日目当日出荷可能 |
2,857円 ( 3,143円 ) | 在庫品1日目当日出荷可能 |
404円 ( 444円 ) | 在庫品1日目当日出荷可能 |
324円 ( 356円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
マルチコネクタはパネルと機械装置などとの接続に用いて、多数本のチューブ（ナイロン、ポリウレタン）の着脱をワンタッチで確実におこないます。
パネルと機械装置の分離輸送あるいは、故障によるユニット交換などの省力に有効です。
【特長】
・独特の位置決め機構の採用で、見えない場所でもワンタッチで着脱ができ、しかも分離再接続による配管ミスがありません。
・パネル用隔壁用ユニオンを多数使用する場合と比べ、取付が簡単で工数を大幅に減少します。
・一操作ですべてのチューブのクランプ／アンクランプが出来る構造で、チューブの保持が確実です。
・接続チューブ本数。
・6本と12本の2種類があります。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
マルチコネクタ DMシリーズのレビュー
エアアクチュエータが組み込まれた治具に使用しています
4
4.02024/03/22
エアアクチュエータが組み込まれた治具に使用しています。最近治具の交換が多くなり、エアチューブの差し込みが頻?になったので...もっと読む
0人が参考にしています。
セット交換
5
5.02021/11/12
丈夫にできており、使用に問題ないのですが、もう少し脱着が簡単にできるような製品があればと感じます。
0人が参考にしています。
冶具段取り替え
4
4.02021/08/03
冶具段取りの時に、いつも使用しています。便利です、配管変更するときはカバーが邪魔でやりつらいです。もう少し伸縮性あると助...もっと読む
0人が参考にしています。
パレットの段替部で使用しました。
4
4.02021/08/03
パレットの段替部で使用しました。
使い勝手は良かったです。
問題なく使えています。
0人が参考にしています。
リーク機本体とセット治具のエア段取り替え使用
4
4.02019/11/25
製品のリーク検査でリーク機本体とセット治具のエア段取り替え使用します。本体1台に対して治具何台もセットできます。ワンタッ...もっと読む
0人が参考にしています。
