SUS316 インサート管継手 KFG2シリーズ スイベルエルボ KFG2V
- 通常単価(税別)
- 2,036円～7,361円
- 税込単価
- 2,240円～8,097円
【特長】・小型・軽量化。・ノングリース。・蒸気使用可。・食品衛生法適合。
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 【カタログはこちらをご参照ください】
・適用チューブ外径ミリ P.325 インチ P.331 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
商品情報

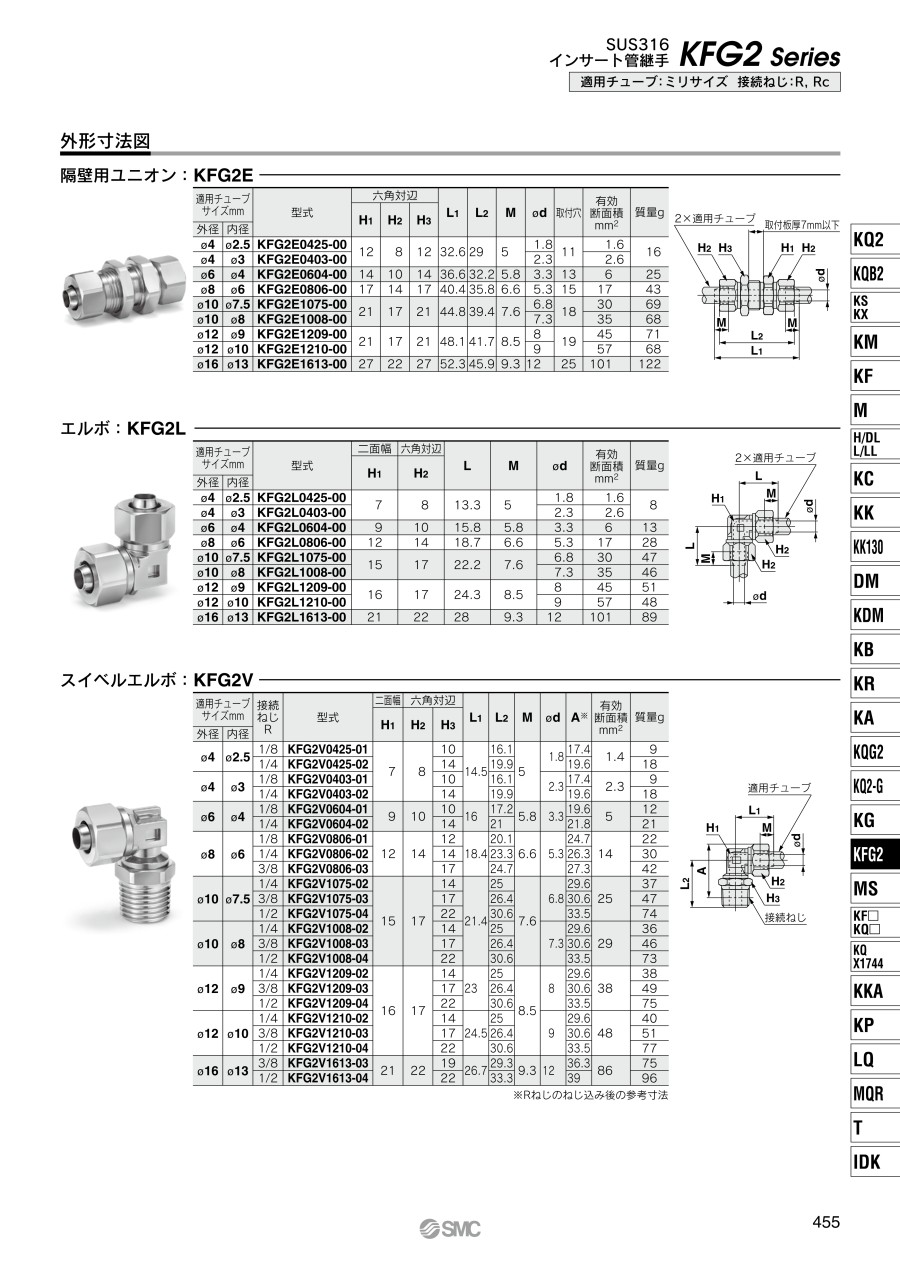

外形図
製品仕様
| 使用流体 | 空気、水、蒸気注2）注3） |
|---|---|
| 使用圧力範囲注1） | -100kPa～1MPa注4） |
| 保証耐圧力 | 3.0MPa |
| 周囲温度および使用流体温度 | -65～260℃（凍結なきこと）注4） ［スイベルエルボおよびシール剤付は-5～150℃］ |
| 使用油脂類 | ノングリース仕様 |
| ねじ部のシール | シール剤なし（シール剤付対応可）注5） |
注1）漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。
注2）適用チューブは別途ご確認ください。
注3）蒸気でも耐性のある特殊FKMを使用しております。
注4）チューブの使用圧力範囲と使用温度範囲を確認してください。
注5）シール剤付の場合、品番の末尾にSを付けてください。
注6）ユニオンナットは同梱となります。
規格表
ミリサイズ
※Rねじのねじ込み後の参考寸法
インチサイズ
※NPTねじのねじ込み後の参考寸法
型番リスト
| 型番 |
|---|
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,006円 ( 3,307円 ) | 6日目 |
2,036円 ( 2,240円 ) | 6日目 |
2,071円 ( 2,278円 ) | 6日目 |
2,357円 ( 2,593円 ) | 6日目 |
2,908円 ( 3,199円 ) | 在庫品1日目当日出荷可能 |
3,404円 ( 3,744円 ) | 在庫品1日目当日出荷可能 |
3,306円 ( 3,637円 ) | 在庫品1日目当日出荷可能 |
3,341円 ( 3,675円 ) | 6日目 |
2,894円 ( 3,183円 ) | 6日目 |
3,053円 ( 3,358円 ) | 在庫品1日目当日出荷可能 |
3,404円 ( 3,744円 ) | 在庫品1日目当日出荷可能 |
3,306円 ( 3,637円 ) | 在庫品1日目当日出荷可能 |
3,185円 ( 3,504円 ) | 6日目 |
3,261円 ( 3,587円 ) | 6日目 |
3,271円 ( 3,598円 ) | 6日目 |
2,905円 ( 3,196円 ) | 在庫品1日目当日出荷可能 |
3,150円 ( 3,465円 ) | 在庫品1日目当日出荷可能 |
3,834円 ( 4,217円 ) | 在庫品1日目当日出荷可能 |
3,866円 ( 4,253円 ) | 6日目 |
4,175円 ( 4,593円 ) | 在庫品1日目当日出荷可能 |
4,015円 ( 4,417円 ) | 在庫品1日目当日出荷可能 |
4,708円 ( 5,179円 ) | 39日目 |
4,436円 ( 4,880円 ) | 在庫品1日目当日出荷可能 |
4,691円 ( 5,160円 ) | 在庫品1日目当日出荷可能 |
3,998円 ( 4,398円 ) | 在庫品1日目当日出荷可能 |
4,741円 ( 5,215円 ) | 6日目 |
4,729円 ( 5,202円 ) | 在庫品1日目当日出荷可能 |
4,100円 ( 4,510円 ) | 19日目 |
4,288円 ( 4,717円 ) | 在庫品1日目当日出荷可能 |
4,101円 ( 4,511円 ) | 在庫品1日目当日出荷可能 |
4,783円 ( 5,261円 ) | 在庫品1日目当日出荷可能 |
4,592円 ( 5,051円 ) | 6日目 |
4,087円 ( 4,496円 ) | 9日目 |
4,100円 ( 4,510円 ) | 6日目 |
4,288円 ( 4,717円 ) | 在庫品1日目当日出荷可能 |
4,100円 ( 4,510円 ) | 6日目 |
4,560円 ( 5,016円 ) | 6日目 |
6,792円 ( 7,471円 ) | 6日目 |
6,825円 ( 7,508円 ) | 6日目 |
7,361円 ( 8,097円 ) | 6日目 |
詳細情報
基本情報
【特長】
・小型・軽量化。
・ノングリース。
・蒸気使用可。
・食品衛生法適合。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 【カタログはこちらをご参照ください】
・適用チューブ外径ミリ P.325 インチ P.331 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
よくあるご質問（FAQ）
条件によってはチューブにインナースリーブの装着が必要です。
またインサート管継手では、KF（黄銅スリーブ）が150℃まで、KFG2シリーズが260℃まで対応可能です。
機種により温度や使用流体に制限があります。詳細はカタログを参照ください。
どれが漏れにくいか？
ただし、引抜き強度の面では、インサート管継手KFG2シリーズの方が強いと言えます。
（KQG2とKQB2の引抜き強度は同じです）
