SUS316 インサート管継手 KFG2シリーズ ハーフユニオン KFG2H
- 通常単価(税別)
- 1,029円～3,791円
- 税込単価
- 1,132円～4,170円
【特長】・小型・軽量化。・ノングリース。・蒸気使用可。・食品衛生法適合。
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 【カタログはこちらをご参照ください】
・適用チューブ外径ミリ P.323 インチ P.329 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
未確定：候補が62型番あります。
商品情報

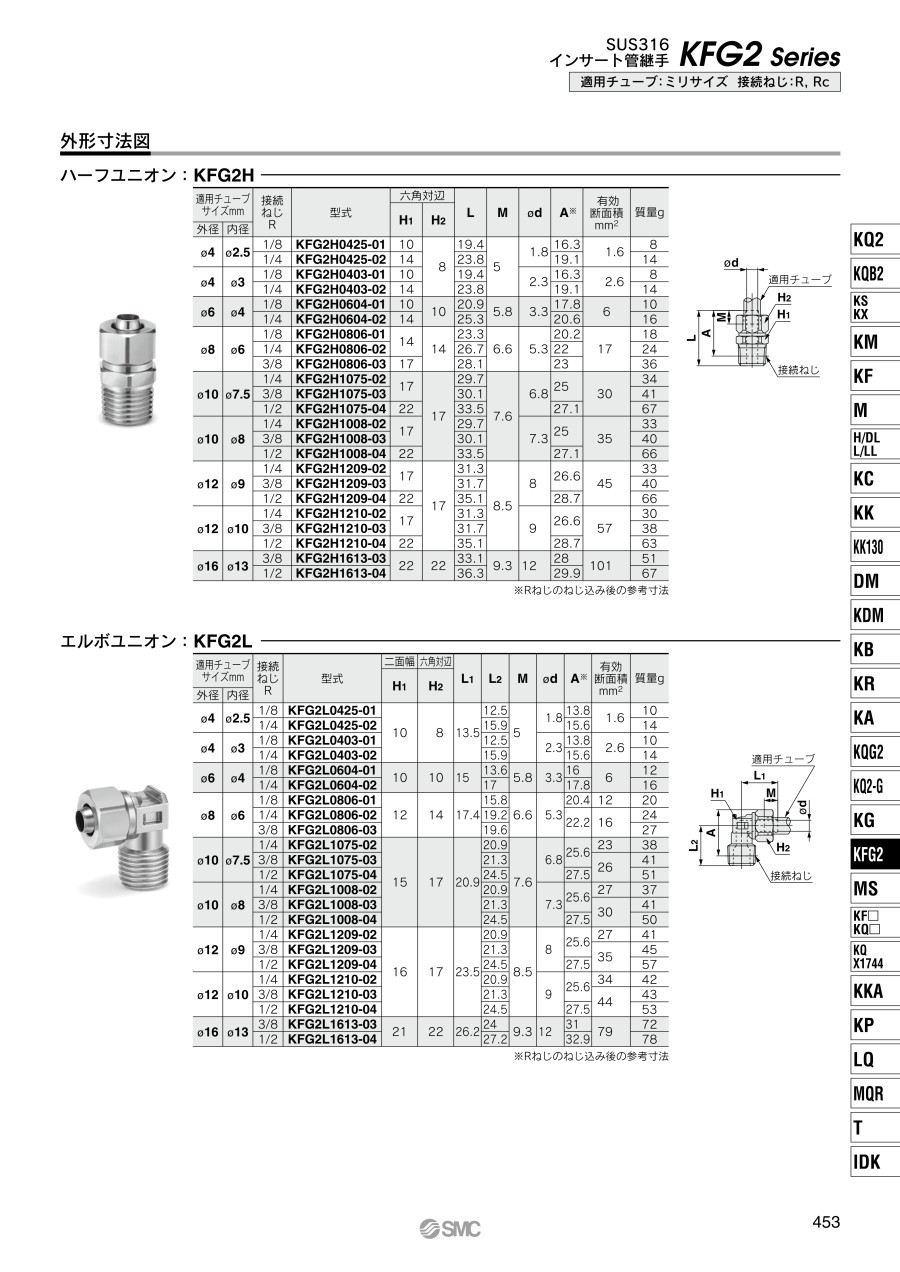

外形図
製品仕様
| 使用流体 | 空気、水、蒸気注2）注3） |
|---|---|
| 使用圧力範囲注1） | -100kPa～1MPa注4） |
| 保証耐圧力 | 3.0MPa |
| 周囲温度および使用流体温度 | -65～260℃（凍結なきこと）注4） ［スイベルエルボおよびシール剤付は-5～150℃］ |
| 使用油脂類 | ノングリース仕様 |
| ねじ部のシール | シール剤なし（シール剤付対応可）注5） |
注1）漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。
注2）適用チューブは別途ご確認ください。
注3）蒸気でも耐性のある特殊FKMを使用しております。
注4）チューブの使用圧力範囲と使用温度範囲を確認してください。
注5）シール剤付の場合、品番の末尾にSを付けてください。
注6）ユニオンナットは同梱となります。
規格表
ミリサイズ
※Rねじのねじ込み後の参考寸法
インチサイズ
※NPTねじのねじ込み後の参考寸法
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,593円 ( 1,752円 ) | 在庫品1日目当日出荷可能 |
1,289円 ( 1,418円 ) | 39日目 |
1,824円 ( 2,006円 ) | 在庫品1日目当日出荷可能 |
1,239円 ( 1,363円 ) | 在庫品1日目当日出荷可能 |
1,071円 ( 1,178円 ) | 6日目 |
1,530円 ( 1,683円 ) | 在庫品1日目当日出荷可能 |
1,333円 ( 1,466円 ) | 6日目 |
1,072円 ( 1,179円 ) | 在庫品1日目当日出荷可能 |
1,107円 ( 1,218円 ) | 6日目 |
1,389円 ( 1,528円 ) | 在庫品1日目当日出荷可能 |
1,398円 ( 1,538円 ) | 6日目 |
1,029円 ( 1,132円 ) | 在庫品1日目当日出荷可能 |
1,064円 ( 1,170円 ) | 在庫品1日目当日出荷可能 |
1,184円 ( 1,302円 ) | 在庫品1日目当日出荷可能 |
1,112円 ( 1,223円 ) | 在庫品1日目当日出荷可能 |
1,429円 ( 1,572円 ) | 在庫品1日目当日出荷可能 |
1,397円 ( 1,537円 ) | 6日目 |
1,746円 ( 1,921円 ) | 6日目 |
1,969円 ( 2,166円 ) | 在庫品1日目当日出荷可能 |
1,475円 ( 1,623円 ) | 在庫品1日目当日出荷可能 |
1,249円 ( 1,374円 ) | 6日目 |
1,275円 ( 1,403円 ) | 在庫品1日目当日出荷可能 |
1,310円 ( 1,441円 ) | 在庫品1日目当日出荷可能 |
1,676円 ( 1,844円 ) | 在庫品1日目当日出荷可能 |
1,712円 ( 1,883円 ) | 在庫品1日目当日出荷可能 |
1,781円 ( 1,959円 ) | 在庫品1日目当日出荷可能 |
1,930円 ( 2,123円 ) | 6日目 |
1,821円 ( 2,003円 ) | 在庫品1日目当日出荷可能 |
1,737円 ( 1,911円 ) | 在庫品1日目当日出荷可能 |
1,821円 ( 2,003円 ) | 在庫品1日目当日出荷可能 |
1,823円 ( 2,005円 ) | 在庫品1日目当日出荷可能 |
2,905円 ( 3,196円 ) | 在庫品1日目当日出荷可能 |
3,087円 ( 3,396円 ) | 在庫品1日目当日出荷可能 |
1,877円 ( 2,065円 ) | 在庫品1日目当日出荷可能 |
1,823円 ( 2,005円 ) | 在庫品1日目当日出荷可能 |
1,704円 ( 1,874円 ) | 在庫品1日目当日出荷可能 |
1,820円 ( 2,002円 ) | 6日目 |
2,905円 ( 3,196円 ) | 在庫品1日目当日出荷可能 |
2,941円 ( 3,235円 ) | 在庫品1日目当日出荷可能 |
2,545円 ( 2,800円 ) | 在庫品1日目当日出荷可能 |
2,460円 ( 2,706円 ) | 6日目 |
2,546円 ( 2,801円 ) | 6日目 |
2,139円 ( 2,353円 ) | 在庫品1日目当日出荷可能 |
2,518円 ( 2,770円 ) | 在庫品1日目当日出荷可能 |
2,038円 ( 2,242円 ) | 在庫品1日目当日出荷可能 |
2,176円 ( 2,394円 ) | 在庫品1日目当日出荷可能 |
3,097円 ( 3,407円 ) | 在庫品1日目当日出荷可能 |
2,983円 ( 3,281円 ) | 6日目 |
2,474円 ( 2,721円 ) | 在庫品1日目当日出荷可能 |
2,175円 ( 2,393円 ) | 6日目 |
2,474円 ( 2,721円 ) | 在庫品1日目当日出荷可能 |
2,072円 ( 2,279円 ) | 6日目 |
3,097円 ( 3,407円 ) | 在庫品1日目当日出荷可能 |
3,134円 ( 3,447円 ) | 在庫品1日目当日出荷可能 |
2,729円 ( 3,002円 ) | 6日目 |
3,070円 ( 3,377円 ) | 6日目 |
3,539円 ( 3,893円 ) | 6日目 |
3,572円 ( 3,929円 ) | 6日目 |
3,779円 ( 4,157円 ) | 在庫品1日目当日出荷可能 |
3,788円 ( 4,167円 ) | 6日目 |
詳細情報
基本情報
【特長】
・小型・軽量化。
・ノングリース。
・蒸気使用可。
・食品衛生法適合。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 【カタログはこちらをご参照ください】
・適用チューブ外径ミリ P.323 インチ P.329 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
SUS316 インサート管継手 KFG2シリーズ ハーフユニオン KFG2Hのレビュー
社内設備装置の更新などに使用しています
5
5.02022/03/24
当社の社内設備装置の配管経路の変更、追加、更新をする際にこの商品を使っています。社内では導電性の関係でSMC製を標準とし...もっと読む
0人が参考にしています。
生産設備の水冷用
5
5.02021/07/30
信頼のあるメーカー品が1日の納期で入手でき、今回購入したＳＵＳ製の継手は、耐久性もあり、とても満足しています。
0人が参考にしています。
設備に使用しています
5
5.02021/06/23
真空引きで容器を移動する生産設備装置を作りたかったのでこの商品を使用しました。真空配管の部品を見ると、ステンレス製なので...もっと読む
0人が参考にしています。
試作金型に使用しました
5
5.02021/06/23
射出成型金型の材料注入の新方式を実証するための試作金型に使用しました。材料注入用の管路にこの商品を使いました。取付等に特...もっと読む
0人が参考にしています。
実験用の装置に使用
5
5.02021/05/26
実験用の装置に、このSUS316 インサート管継手(KFG2H)を使用しました。アルコールを流す配管に使うため、漏れのな...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q耐熱100℃の継手はあるか？
A
ワンタッチ管継手では、KQB2やKQG2シリーズが150℃まで対応可能です。
条件によってはチューブにインナースリーブの装着が必要です。
またインサート管継手では、KF（黄銅スリーブ）が150℃まで、KFG2シリーズが260℃まで対応可能です。
機種により温度や使用流体に制限があります。詳細はカタログを参照ください。
条件によってはチューブにインナースリーブの装着が必要です。
またインサート管継手では、KF（黄銅スリーブ）が150℃まで、KFG2シリーズが260℃まで対応可能です。
機種により温度や使用流体に制限があります。詳細はカタログを参照ください。
QSUS316インサート管継手KFG2、SUS316ワンタッチ管継手KQG2及び金属ワンタッチ管継手KQB2との比較で、
どれが漏れにくいか？
どれが漏れにくいか？
A
KFG2シリーズとKQG2シリーズ及びKQB2シリーズは、JISで規定した同じ規格の気密性試験を行い、漏れに関しては同等となっています。
ただし、引抜き強度の面では、インサート管継手KFG2シリーズの方が強いと言えます。
（KQG2とKQB2の引抜き強度は同じです）
ただし、引抜き強度の面では、インサート管継手KFG2シリーズの方が強いと言えます。
（KQG2とKQB2の引抜き強度は同じです）
