掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。

未確定：候補が16型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

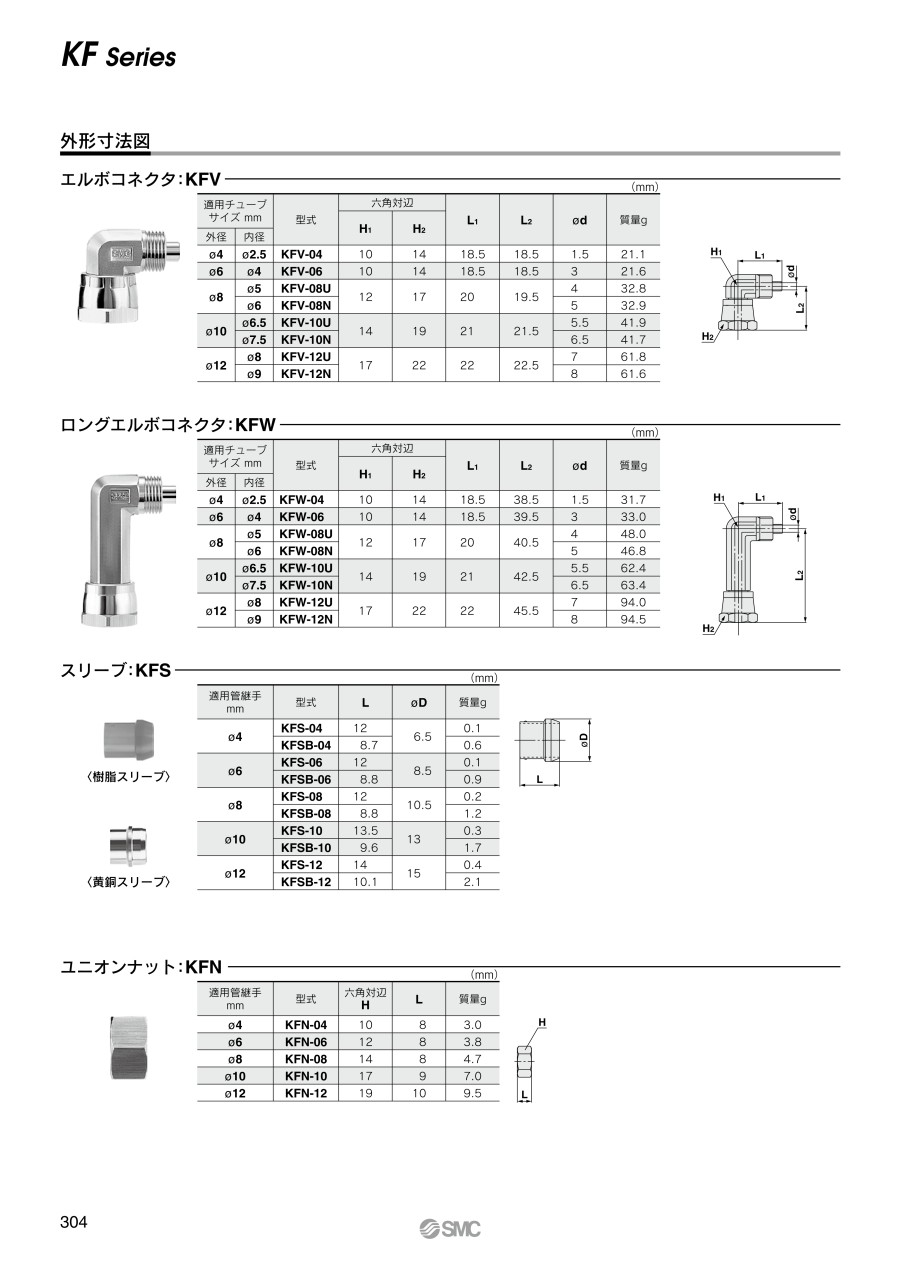

外形図

製品仕様

スリーブ材質	ナイロン	黄銅
使用流体	空気、水^注2）	空気、蒸気^注2）
周囲温度および使用流体温度	-5～60℃（凍結なきこと）水の場合：0～60℃（凍結なきこと）	-5～150℃（凍結なきこと）
使用圧力範囲^注）	-101.3kPa～1MPa
保証耐圧力	7.0MPa（60℃時）
使用油脂類	ノングリース仕様
ねじ部のシール剤	なしまたはシール剤付

注1）漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。
注2）スイベルタイプは水・蒸気を使用できません。

規格表

型番リスト

表示件数

型番

材質

適用管継手サイズ

(mm)

使用可能環境

最小発注数量

樹脂	4	クリーンルーム	10個
樹脂	6	クリーンルーム	10個
樹脂	8	クリーンルーム	10個
樹脂	10	クリーンルーム	10個
樹脂	12	クリーンルーム	10個
樹脂	4	標準	10個
樹脂	6	標準	10個
樹脂	8	標準	10個
樹脂	10	標準	10個
樹脂	12	標準	10個
[銅] 黄銅	4	標準	10個
[銅] 黄銅	6	標準	10個
[銅] 黄銅	6	標準	10個
[銅] 黄銅	8	標準	10個
[銅] 黄銅	10	標準	10個
[銅] 黄銅	12	標準	10個

通常単価(税別) (税込単価)	通常出荷日

159円 ( 175円 )	9日目
141円 ( 155円 )	30日目
164円 ( 180円 )	在庫品1日目当日出荷可能
160円 ( 176円 )	在庫品1日目当日出荷可能
181円 ( 199円 )	在庫品1日目当日出荷可能
32円 ( 35円 )	在庫品1日目当日出荷可能
36円 ( 40円 )	在庫品1日目当日出荷可能
34円 ( 37円 )	在庫品1日目当日出荷可能
36円 ( 40円 )	在庫品1日目当日出荷可能
33円 ( 36円 )	在庫品1日目当日出荷可能
100円 ( 110円 )	在庫品1日目当日出荷可能
67円 ( 74円 )	在庫品1日目当日出荷可能
91円 ( 100円 )	9日目
86円 ( 95円 )	在庫品1日目当日出荷可能
111円 ( 122円 )	在庫品1日目当日出荷可能
141円 ( 155円 )	6日目

詳細情報

基本情報

基本情報

【特長】・スイベルタイプのスリーブです。【スリーブ材質】・樹脂/黄銅

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

インサート管継手 KFシリーズスリーブ KFSのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qインサート管継手KFシリーズと、くい込み管継手の違いを教えて下さい。

スリーブで締付けて、チューブを保持する仕組みは共通です。
インサート管継手は、インサート機構による内外径保持で樹脂チューブに対しても漏れにくく、
さらにインサート部で内径を広げず装着するため配管装着が容易で、様々なチューブ材質でも保持が確実です。
くい込み管継手は、インサート部のない構造により、流れ抵抗はわずかで大きな流量が流れます。
くい込み管継手は、軟質銅管にも使用できます。
（注）KFシリーズはチューブ外径だけでなく、チューブ内径のサイズに合った型式選定が必要です。

Qインサート管継手KFシリーズ用の「KFP：プラグ」と「KFS：樹脂スリーブ」の違いは？

「KFP：プラグ」は、使用しない管継手を塞ぐための部品になります。
スリーブの代わりに入れることで管路を塞ぐ事ができます。
「KFS：樹脂スリーブ」は、チューブを継手本体のインサート部に接合するための部品です。

Qインサート管継手KFシリーズの、スリーブは再利用可能でしょうか？

スリーブの再使用はできません。配管の都度、交換してください。
＜理由＞インサート管継手KFシリーズは、ユニオンナットを締め込むと、スリーブが変形してチューブに噛み込む形になります。
そのため再利用は出来ません。
