商品情報
型番リスト
詳細情報
カタログ

商品情報

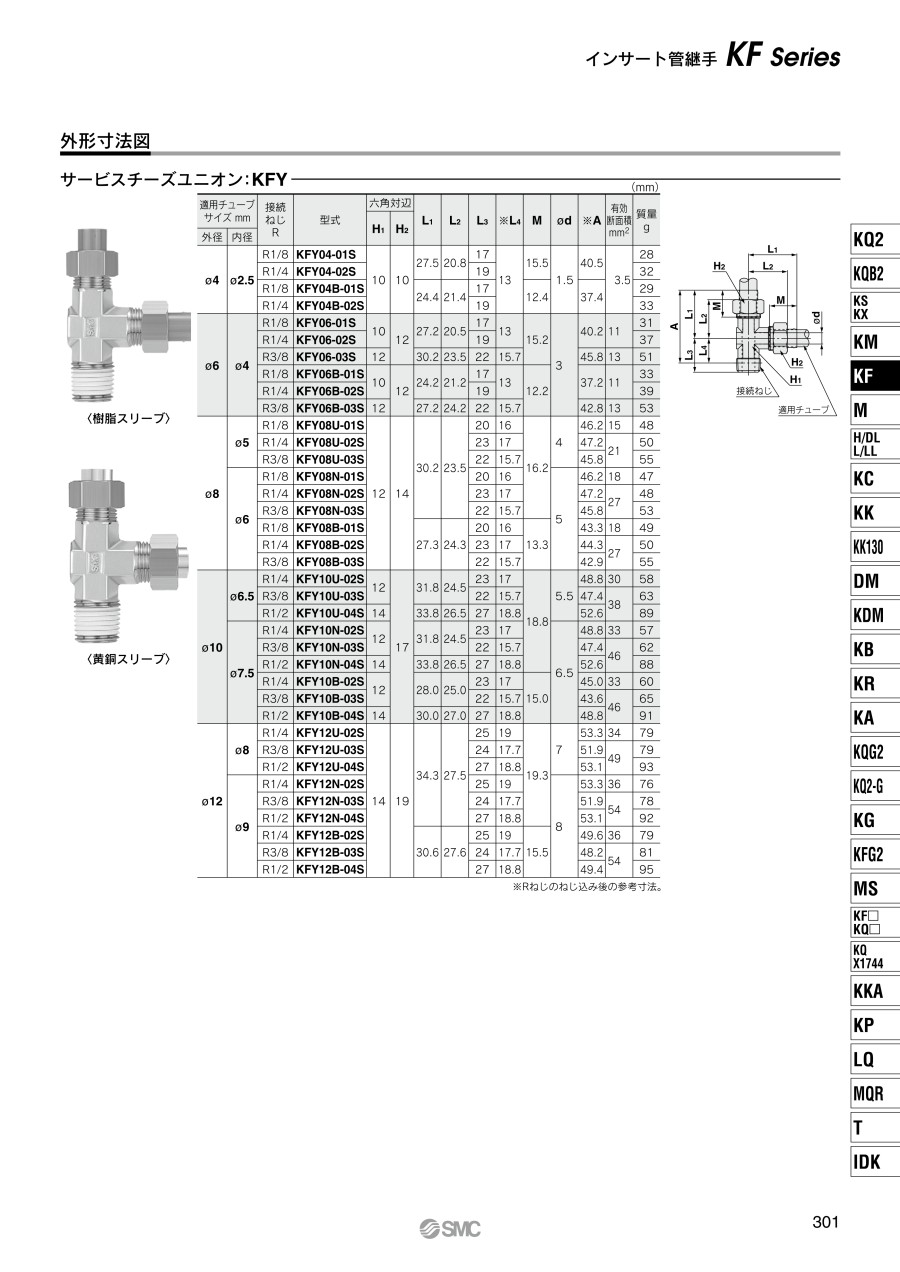

外形図

製品仕様

スリーブ材質	ナイロン	黄銅
使用流体	空気、水^注2）	空気、蒸気^注2）
周囲温度および使用流体温度	-5～60℃（凍結なきこと）水の場合：0～60℃（凍結なきこと）	-5～150℃（凍結なきこと）
使用圧力範囲^注）	-101.3kPa～1MPa
保証耐圧力	7.0MPa（60℃時）
使用油脂類	ノングリース仕様
ねじ部のシール剤	なしまたはシール剤付

注1）漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。
注2）スイベルタイプは水・蒸気を使用できません。

規格表

※Rねじのねじ込み後の参考寸法。

型番リスト

表示件数

型番

適用チューブサイズ外径

(mm)

接続ねじ

スリーブ材質

適用チューブサイズ内径

(mm)

表面処理

シール剤

使用可能環境

最小発注数量

4	1/8	樹脂	2.5	ニッケルメッキ	なし	クリーンルーム	10個
4	1/4	樹脂	2.5	ニッケルメッキ	なし	クリーンルーム	10個
6	1/8	樹脂	4	ニッケルメッキ	なし	クリーンルーム	10個
6	1/4	樹脂	4	ニッケルメッキ	なし	クリーンルーム	10個
6	3/8	樹脂	4	ニッケルメッキ	なし	クリーンルーム	10個
8	1/8	樹脂	6	ニッケルメッキ	なし	クリーンルーム	10個
8	1/4	樹脂	6	ニッケルメッキ	なし	クリーンルーム	10個
8	3/8	樹脂	6	ニッケルメッキ	なし	クリーンルーム	10個
8	1/8	樹脂	5	ニッケルメッキ	なし	クリーンルーム	10個
8	1/4	樹脂	5	ニッケルメッキ	なし	クリーンルーム	10個
8	3/8	樹脂	5	ニッケルメッキ	なし	クリーンルーム	10個
10	1/4	樹脂	7.5	ニッケルメッキ	なし	クリーンルーム	10個
10	3/8	樹脂	7.5	ニッケルメッキ	なし	クリーンルーム	10個
10	1/2	樹脂	7.5	ニッケルメッキ	なし	クリーンルーム	10個
10	1/4	樹脂	6.5	ニッケルメッキ	なし	クリーンルーム	10個
10	3/8	樹脂	6.5	ニッケルメッキ	なし	クリーンルーム	10個
10	1/2	樹脂	6.5	ニッケルメッキ	なし	クリーンルーム	10個
12	1/4	樹脂	9	ニッケルメッキ	なし	クリーンルーム	10個
12	3/8	樹脂	9	ニッケルメッキ	なし	クリーンルーム	10個
12	1/2	樹脂	9	ニッケルメッキ	なし	クリーンルーム	10個
12	1/4	樹脂	8	ニッケルメッキ	なし	クリーンルーム	10個
12	3/8	樹脂	8	ニッケルメッキ	なし	クリーンルーム	10個
12	1/2	樹脂	8	ニッケルメッキ	なし	クリーンルーム	10個
4	1/8	樹脂	2.5	なし	なし	標準	10個
4	1/8	樹脂	2.5	なし	シール剤付	標準	10個
4	1/4	樹脂	2.5	なし	なし	標準	10個
6	1/8	樹脂	4	なし	なし	標準	10個
6	1/8	樹脂	4	なし	シール剤付	標準	10個
6	1/4	樹脂	4	なし	なし	標準	10個
6	1/4	樹脂	4	なし	シール剤付	標準	10個
6	1/4	樹脂	4	ニッケルメッキ	シール剤付	標準	10個
6	3/8	樹脂	4	なし	なし	標準	10個
6	3/8	樹脂	4	ニッケルメッキ	なし	標準	10個
6	3/8	樹脂	4	なし	シール剤付	標準	10個
6	1/8	黄銅	4	なし	シール剤付	標準	10個
6	1/4	黄銅	4	なし	シール剤付	標準	10個
8	1/8	黄銅	6	なし	シール剤付	標準	10個
8	1/8	樹脂	6	ニッケルメッキ	なし	標準	10個
8	1/8	樹脂	6	なし	シール剤付	標準	10個
8	1/4	樹脂	6	なし	なし	標準	10個
8	1/4	樹脂	6	なし	シール剤付	標準	10個
8	3/8	樹脂	6	なし	シール剤付	標準	10個
8	1/8	樹脂	5	なし	シール剤付	標準	10個
8	1/4	樹脂	5	なし	なし	標準	10個
8	1/4	樹脂	5	ニッケルメッキ	なし	標準	10個
8	1/4	樹脂	5	なし	シール剤付	標準	10個
8	3/8	樹脂	5	なし	なし	標準	10個
10	1/4	樹脂	7.5	なし	なし	標準	10個
10	1/4	樹脂	7.5	なし	シール剤付	標準	10個
10	3/8	樹脂	7.5	なし	なし	標準	10個
10	3/8	樹脂	7.5	なし	シール剤付	標準	10個
10	1/2	樹脂	7.5	なし	シール剤付	標準	10個
10	1/4	樹脂	6.5	なし	なし	標準	10個
10	1/4	樹脂	6.5	なし	シール剤付	標準	10個
10	3/8	樹脂	6.5	なし	なし	標準	10個
10	3/8	樹脂	6.5	なし	シール剤付	標準	10個
12	3/8	黄銅	9	なし	シール剤付	標準	10個
12	1/4	樹脂	9	なし	シール剤付	標準	10個
12	3/8	樹脂	9	なし	なし	標準	10個
12	3/8	樹脂	9	なし	シール剤付	標準	10個

通常単価(税別) (税込単価)	通常出荷日

616円 ( 678円 )	9日目
616円 ( 678円 )	9日目
615円 ( 677円 )	9日目
615円 ( 677円 )	9日目
769円 ( 846円 )	9日目
716円 ( 788円 )	9日目
716円 ( 788円 )	9日目
735円 ( 809円 )	9日目
716円 ( 788円 )	9日目
716円 ( 788円 )	9日目
735円 ( 809円 )	9日目
928円 ( 1,021円 )	9日目
924円 ( 1,016円 )	9日目
1,046円 ( 1,151円 )	9日目
928円 ( 1,021円 )	9日目
924円 ( 1,016円 )	9日目
1,046円 ( 1,151円 )	9日目
1,069円 ( 1,176円 )	9日目
1,069円 ( 1,176円 )	9日目
1,099円 ( 1,209円 )	9日目
1,069円 ( 1,176円 )	9日目
1,069円 ( 1,176円 )	9日目
1,099円 ( 1,209円 )	9日目
401円 ( 441円 )	6日目
433円 ( 476円 )	6日目
423円 ( 465円 )	6日目
390円 ( 429円 )	6日目
497円 ( 547円 )	在庫品1日目当日出荷可能
411円 ( 452円 )	6日目
430円 ( 473円 )	在庫品1日目当日出荷可能
464円 ( 510円 )	6日目
529円 ( 582円 )	6日目
671円 ( 738円 )	在庫品1日目当日出荷可能
566円 ( 623円 )	6日目
483円 ( 531円 )	6日目
508円 ( 559円 )	6日目
612円 ( 673円 )	6日目
532円 ( 585円 )	6日目
516円 ( 568円 )	6日目
483円 ( 531円 )	6日目
544円 ( 598円 )	在庫品1日目当日出荷可能
521円 ( 573円 )	6日目
516円 ( 568円 )	6日目
483円 ( 531円 )	6日目
532円 ( 585円 )	6日目
516円 ( 568円 )	6日目
500円 ( 550円 )	6日目
610円 ( 671円 )	6日目
655円 ( 721円 )	6日目
626円 ( 689円 )	6日目
642円 ( 706円 )	6日目
766円 ( 843円 )	6日目
610円 ( 671円 )	6日目
655円 ( 721円 )	6日目
626円 ( 689円 )	6日目
642円 ( 706円 )	6日目
945円 ( 1,040円 )	6日目
766円 ( 843円 )	6日目
739円 ( 813円 )	6日目
766円 ( 843円 )	6日目

基本情報

基本情報

めねじ部からの同一方向、および90度方向の分岐配管に使用できます。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

インサート管継手 KFシリーズサービスチーズユニオン KFYのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qインサート管継手KFシリーズと、くい込み管継手の違いを教えて下さい。

スリーブで締付けて、チューブを保持する仕組みは共通です。
インサート管継手は、インサート機構による内外径保持で樹脂チューブに対しても漏れにくく、
さらにインサート部で内径を広げず装着するため配管装着が容易で、様々なチューブ材質でも保持が確実です。
くい込み管継手は、インサート部のない構造により、流れ抵抗はわずかで大きな流量が流れます。
くい込み管継手は、軟質銅管にも使用できます。
（注）KFシリーズはチューブ外径だけでなく、チューブ内径のサイズに合った型式選定が必要です。

Qインサート管継手KFシリーズ用の「KFP：プラグ」と「KFS：樹脂スリーブ」の違いは？

「KFP：プラグ」は、使用しない管継手を塞ぐための部品になります。
スリーブの代わりに入れることで管路を塞ぐ事ができます。
「KFS：樹脂スリーブ」は、チューブを継手本体のインサート部に接合するための部品です。

Qインサート管継手KFシリーズの、スリーブは再利用可能でしょうか？

スリーブの再使用はできません。配管の都度、交換してください。
＜理由＞インサート管継手KFシリーズは、ユニオンナットを締め込むと、スリーブが変形してチューブに噛み込む形になります。
そのため再利用は出来ません。
