インサート管継手 KFシリーズ エルボユニオン KFL

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • スペック、材質の詳細はカタログをご参照ください。
    商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • 本ページの商品は最低発注数量が変更となりました。
    型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。
未確定:候補が149型番あります。
数量:

商品情報

外形図

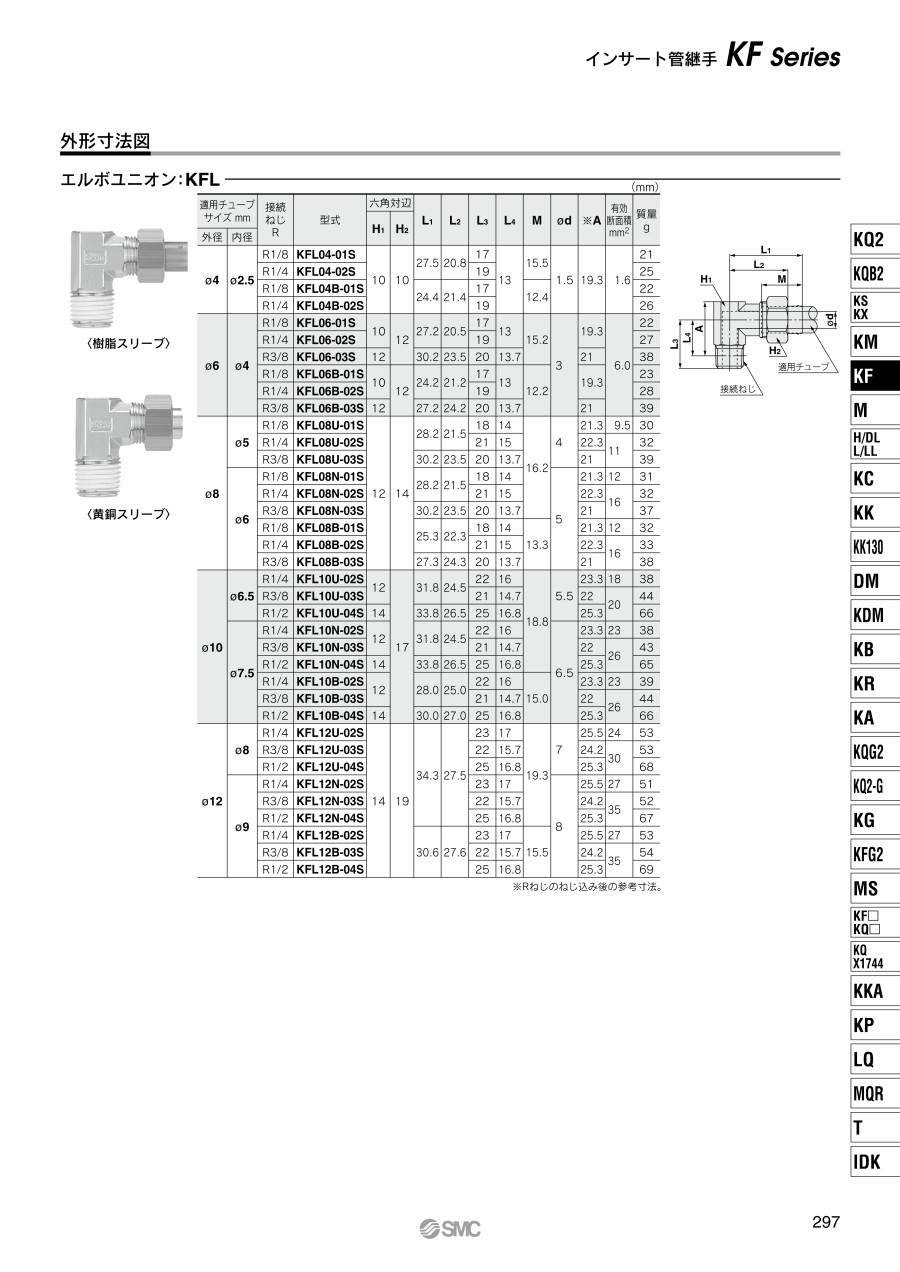

インサート管継手 KFシリーズ エルボユニオン KFL 外形図

製品仕様

スリーブ材質ナイロン黄銅
使用流体空気、水注2)空気、蒸気注2)
周囲温度および使用流体温度-5~60℃(凍結なきこと)
水の場合:0~60℃(凍結なきこと)
-5~150℃(凍結なきこと)
使用圧力範囲注)-101.3kPa~1MPa
保証耐圧力7.0MPa(60℃時)
使用油脂類ノングリース仕様
ねじ部のシール剤なしまたはシール剤付

注1)漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。
注2)スイベルタイプは水・蒸気を使用できません。

規格表

インサート管継手 KFシリーズ エルボユニオン KFL 規格表

※Rねじのねじ込み後の参考寸法。
