Sカプラー ステンレスタイプ KKAシリーズ プラグ(P) めねじタイプ

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
未確定:候補が26型番あります。
数量:

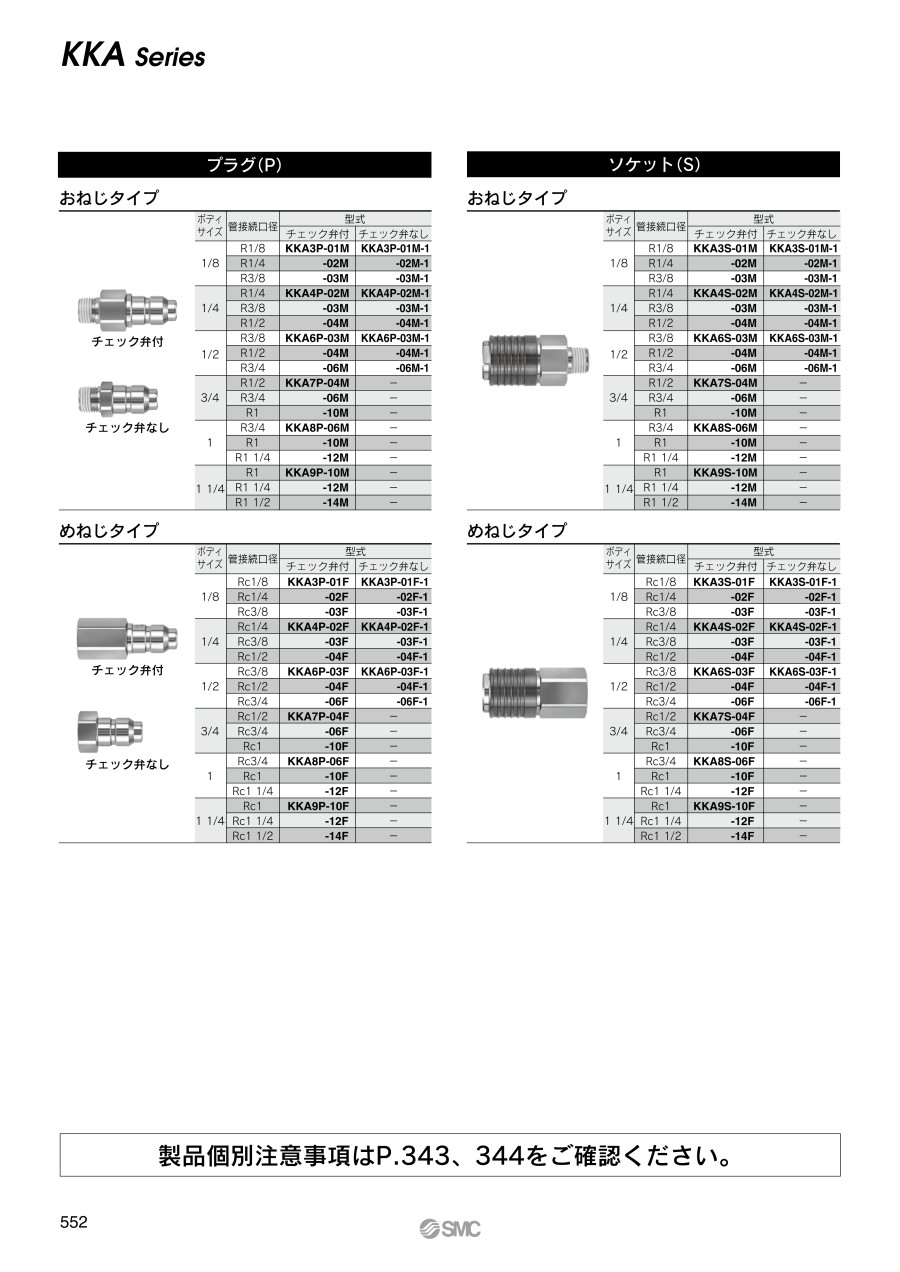

商品情報

外形図



チェック弁付き

チェック弁付き めねじタイプの寸法図

チェック弁なし

チェック弁なし めねじタイプの寸法図

製品仕様

チェック弁なしプラグ めねじタイプの外観

チェック弁なしプラグ めねじタイプの外観

KKAシリーズのJIS記号

KKAシリーズのJIS記号

チェック弁付き

単位:mm
ボディサイズ型番T
管接続口径
H
六角対辺
L1L2最小穴径有効断面積
mm2
質量
g
1/8KKA3P-01FRc1/81436.016.05.617.420.2
KKA3P-02FRc1/41739.631.8
KKA3P-03FRc3/81940.435.8
1/4KKA4P-02FRc1/41743.418.96.926.436.1
KKA4P-03FRc3/81944.440.2
KKA4P-04FRc1/22448.669.7
1/2KKA6P-03FRc3/848.720.410.054.284.1
KKA6P-04FRc1/252.979.7
KKA6P-06FRc3/43054.6123.8
3/4KKA7P-04FRc1/23267.727.613.599.6217.1
KKA7P-06FRc3/469.4196.8
KKA7P-10FRc14172.4325.9
1KKA8P-06FRc3/482.035.617.5168.3420.5
KKA8P-10FRc185.0391.3
KKA8P-12FRc1 1/45087.3552.8
1 1/4KKA9P-10FRc155107.849.124.6332.1986.9
KKA9P-12FRc1 1/4110.1925.6
KKA9P-14FRc1 1/2110.1848.2

チェック弁なし

単位:mm
ボディサイズ型番T
管接続口径
H
六角対辺
L1L2最小穴径有効断面積
mm2
質量
g
1/8KKA3P-01F-1Rc1/81423.216.06.022.69.6
KKA3P-02F-1Rc1/41730.320.2
KKA3P-03F-1Rc3/81932.026.2
1/4KKA4P-02F-1Rc1/41729.718.98.040.220.0
KKA4P-03F-1Rc3/81934.025.8
KKA4P-04F-1Rc1/22439.446.1
1/2KKA6P-03F-1Rc3/82230.920.411.076.034.3
KKA6P-04F-1Rc1/22439.650.0
KKA6P-06F-1Rc3/43042.878.6

仕様

使用流体水、空気
使用圧力範囲注1)KKA3:-100kPa~+1MPa
KKA4・6・7・8・9:0~+1MPa
保証耐圧力10MPa
周囲温度および使用流体温度範囲-5~+150℃(凍結なきこと)
注)蒸気では使用できません。
ノングリース仕様グリースを使用していない。
(ゴム、金属摺動部:ふっ素コーティング)
材質金属部品:SUS304、ゴム部品:ふっ素ゴム(特殊FKM)

注1)漏れがゼロではないので、リークテスタ、真空保持などでの使用は避けてください。

性能

  • プラグ接続方法:ワンタッチ着脱
  • チェック弁:プラグソケット両側チェック弁内蔵、チェック弁なし

注)KKAシリーズはKKおよびKKHシリーズと接続できません。

両側チェック弁付きとしての特性

ボディサイズ液だれ量cm3/回空気混入量cm3/回
KKA30.020.1
KKA40.040.1
KKA60.060.2
KKA70.140.5
KKA80.270.9
KKA90.772.7
  • 液だれ量とは:プラグ・ソケット離脱時に内部水が漏れる量。
  • 空気混入量とは:プラグ・ソケット接続時に外部空気が混入する量。

流量特性

■空気

プラグ:チェック弁付き/ソケット:チェック弁付き

プラグ:チェック弁付き/ソケット:チェック弁付き

プラグ:チェック弁なし/ソケット:チェック弁付き

プラグ:チェック弁なし/ソケット:チェック弁付き

プラグ:チェック弁付き/ソケット:チェック弁付き

プラグ:チェック弁付き/ソケット:チェック弁付き

プラグ:チェック弁なし/ソケット:チェック弁なし

プラグ:チェック弁なし/ソケット:チェック弁なし

構造

プラグの構造図

プラグ

KKAシリーズの構造図

KKAシリーズ

番号部品名材質備考
1プラグボディSUS304ふっ素コーティング
2プラグバックボディSUS304-
3プラグバルブSUS304-
4バルブOリング特殊FKMふっ素コーティング
5プラグボディOリング特殊FKMふっ素コーティング
6プラグバルブスプリングSUS304相当KKA3
SUS304KKA4, 6, 7, 8, 9

注意・禁止事項

  • ※ 画像は代表画像です。実際の商品とは異なる場合があります。
  • ※ 上記以外の情報につきましてはカタログをご覧ください。

型番リスト

表示件数

ねじの呼び(inch)

使用圧力範囲

(MPa)

ボディサイズ

チェック弁有無

最小発注数量
1/8
-0.1~1
1/8
あり
1個
1/8
-0.1~1
1/8
なし
1個
1/4
-0.1~1
1/8
あり
1個
1/4
-0.1~1
1/8
なし
1個
3/8
-0.1~1
1/8
あり
1個
3/8
-0.1~1
1/8
なし
1個
1/4
0~1
1/4
あり
1個
1/4
0~1
1/4
なし
1個
3/8
0~1
1/4
あり
1個
3/8
0~1
1/4
なし
1個
1/2
0~1
1/4
あり
1個
1/2
0~1
1/4
なし
1個
3/8
0~1
1/2
あり
1個
3/8
0~1
1/2
なし
1個
1/2
0~1
1/2
あり
1個
1/2
0~1
1/2
なし
1個
3/4
0~1
1/2
あり
1個
3/4
0~1
1/2
なし
1個
1/2
0~1
3/4
あり
1個
3/4
0~1
3/4
あり
1個
1
0~1
3/4
あり
1個
3/4
0~1
1
あり
1個
1
0~1
1
あり
1個
1 1/4
0~1
1
あり
1個
1 1/4
0~1
1 1/4
あり
1個
1 1/2
0~1
1 1/4
あり
1個
通常単価(税別) (税込単価)
通常出荷日
2,153
( 2,368 )
在庫品1日目当日出荷可能
1,063
( 1,169 )
在庫品1日目当日出荷可能
2,491
( 2,740 )
在庫品1日目当日出荷可能
1,230
( 1,353 )
在庫品1日目当日出荷可能
2,052
( 2,257 )
在庫品1日目当日出荷可能
1,013
( 1,114 )
6日目
2,889
( 3,178 )
在庫品1日目当日出荷可能
1,081
( 1,189 )
在庫品1日目当日出荷可能
2,380
( 2,618 )
在庫品1日目当日出荷可能
1,081
( 1,189 )
6日目
2,869
( 3,156 )
在庫品1日目当日出荷可能
1,709
( 1,880 )
6日目
3,586
( 3,945 )
在庫品1日目当日出荷可能
2,165
( 2,382 )
6日目
3,945
( 4,340 )
在庫品1日目当日出荷可能
2,393
( 2,632 )
在庫品1日目当日出荷可能
4,207
( 4,628 )
6日目
2,839
( 3,123 )
6日目
8,355
( 9,191 )
6日目
9,668
( 10,635 )
在庫品1日目当日出荷可能
8,893
( 9,782 )
6日目
11,713
( 12,884 )
6日目
13,552
( 14,907 )
在庫品1日目当日出荷可能
14,705
( 16,176 )
9日目
22,696
( 24,966 )
9日目
26,249
( 28,874 )
在庫品1日目当日出荷可能

詳細情報

基本情報

使用条件に合せ、チェック弁有無の選択が可能なカプラ。
【特長】
・めねじタイプのプラグ。
・プラグ離脱時の内部液だれ量の低減。
・液だれ量:0.02~0.77cm3/回、空気混入量:0.1~2.7cm3/回。
・ノングリース仕様(標準)。
・ボディ材質:ステンレス(SUS304)。
・シール材質:フッ素ゴム(特殊FKM)を採用。

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

Sカプラー ステンレスタイプ KKAシリーズ プラグ(P) めねじタイプのレビュー
4.5平均満足度:4.52件のレビュー
溶剤供給ラインのカプラ
5
満足度:5.0
溶剤供給ラインで着脱の必要な箇所のカプラとして使用。着脱時の漏れが非常に少ない(ほぼ無い)ので、漏れが気になる液体での賞...もっと読む
0人が参考にしています。
生産設備品配管部に使用
4
満足度:4.0
同シリーズソケットとのSET利用によりレーザー発信装置用冷却チラー配管部に使用しています。装置側の純正部品にSMC商品が...もっと読む
0人が参考にしています。

よくあるご質問(FAQ)

QカプラーKK□シリーズに、空気以外の流体は流せますか?
A
KK/KKHシリーズは空気と水、KK130シリーズは空気のみ、KKAシリーズは空気と水が使用流体になります。
それ以外の流体は保証外です。
注1)KK130シリーズは主材質が鉄のため、水は使用できません。
注2)カプラーKK□シリーズは、燃焼性・毒性のあるもの 及び蒸気では使用しないでください。
注3)サージ圧が最高使用圧力以上の場合、継手やチューブの破損の原因になります。
QカプラーKK□シリーズを真空で使用したいが可能ですか?
A
型式は限定されますが、KKシリーズ・KKHシリーズ・KKAシリーズは低真空で使用できます。
ただし漏れがゼロではないので、真空保持用途などでの使用は避けてください。
また、KK130シリーズは真空での使用はできません。
【低真空で使用可能なカプラー】
<KK/KKHシリーズ>
 KK2 : -100kPa~1MPa
 KK3 : -90kPa~1MPa
<KKHシリーズ>
 KKH3 : -90kPa~1MPa
<KKAシリーズ>
 KKA3 : -100kPa~1MPa
QカプラーKK□シリーズのプラグ側とソケット側の組合せ可否について知りたい。
A
KK/KKHシリーズとKKAシリーズは、型式の「ボディサイズ」の数字が同じタイプなら、配管の種類に関係なく、接続可能です。
KK130シリーズのプラグ側KK130P-□とソケット側KK130S-□については、どの組合せでも接続可能です。
配管されるチューブ・ホースの種類やサイズにより、型式を選定してください。
