マイティ

ステンレス・スチール・ユニバーサル・ジョイント MZシリーズ

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 22,577円～54,093円特別価格

税込単価: 24,835円～59,502円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

【特長】・ステンレス・スチール製でしかもゼロ・バックラッシュ・テレスコピック機...

種類
標準タイプ
特徴
高精度 / バックラッシ0
本体材質
SUS303
用途
標準 / サーボモータ / ステッピングモータ / エンコーダ
軸固定方法(END1側)
センターブロック
軸固定方法(END2側)
センターブロック

未確定：候補が13型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

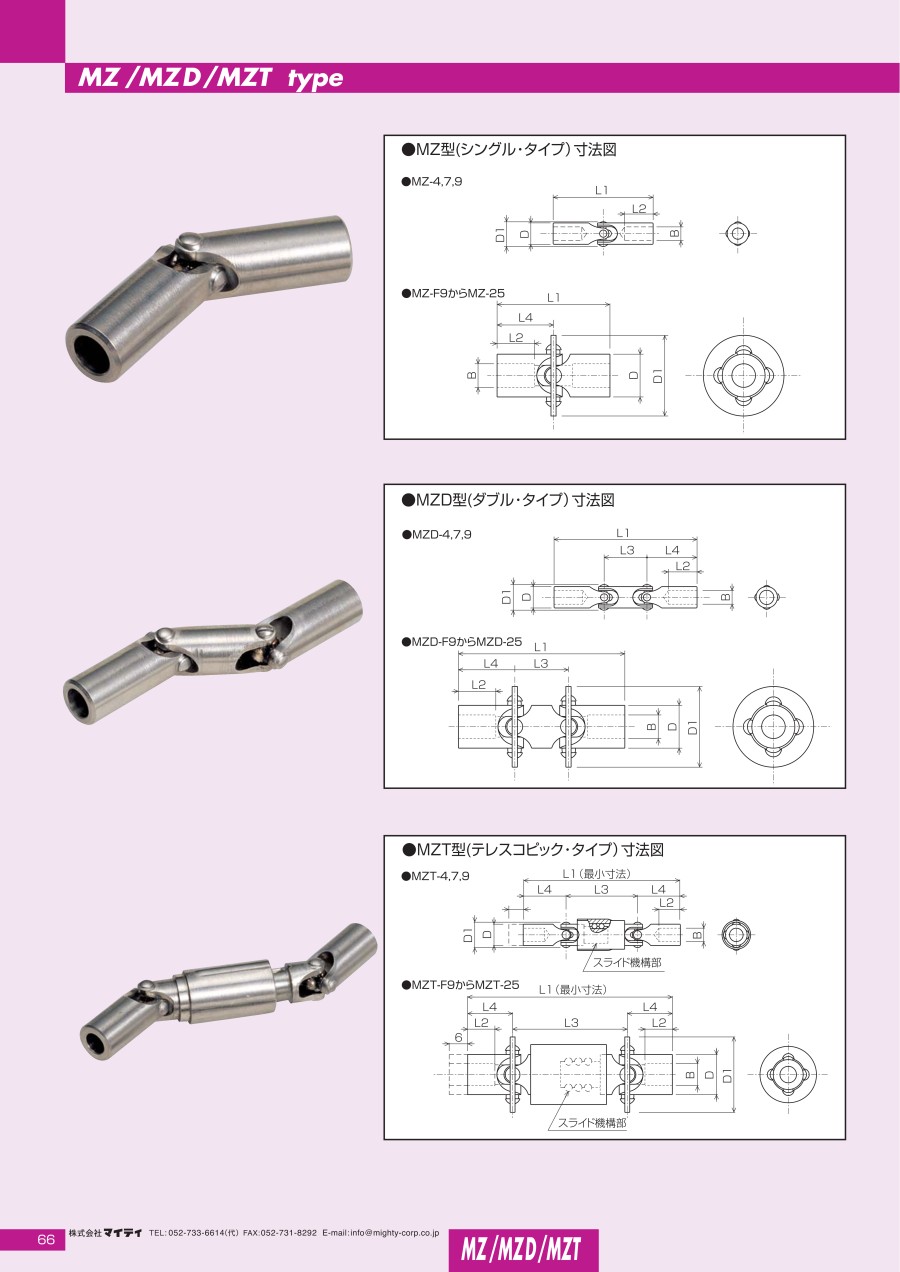

外形図

MZ-4、7、9

MZ-F9からMZ-25

製品仕様

材質及び構造について

すべての部品が、ステンレス・スチール製です。
ハブ：SUS303
摺動体のボールは：SUS440
ユニバーサル・ジョイント部は、両側のハブがセンター・ブロック部を形成し、一体に組み合わせられた複数のボールを予圧をかけて抱き込み、バックラッシュを無くする構造になっています。
テレスコピック機構部は、中実軸と中空軸の間にボールをはめ込み、そのボールに予圧をかける構造になっています。稼働中も、静止時も伸縮が可能です。

型番リスト

表示件数

型番

許容トルク範囲

(N・m)

軸穴内径B(1)

(φ)

外径

(φ)

全長

(mm)

許容トルク

(N・m)

許容偏角

(deg)

RoHS?

最小発注数量

0.05～1.00	2.5	5.6	25.4	0.11	30	10	1個
0.05～1.00	3	5.6	25.4	0.11	30	10	1個
0.05～1.00	4	8.6	34.9	0.45	30	10	1個
0.05～1.00	5	8.6	34.9	0.45	30	10	1個
1.01～3.00	5	11.4	44.5	1.80	30	10	1個
1.01～3.00	6	11.4	44.5	1.80	30	10	1個
1.01～3.00	7	23.8	41.4	2.30	20	10	1個
1.01～3.00	8	23.8	41.4	2.30	20	10	1個
3.01～5.00	10	35.1	50.8	3.40	20	10	1個
5.01～10.00	12	47.8	66.6	8.50	20	10	1個
5.01～10.00	14	47.8	66.6	8.50	20	10	1個
1.01～3.00	5	19.1	38.1	1.80	20	10	1個
1.01～3.00	6	19.1	38.1	1.80	20	10	1個

通常単価(税別) (税込単価)	通常出荷日

22,944円21,108円 ( 23,219円 )	16日目
24,158円 ( 26,574円 )	16日目
24,392円21,952円 ( 24,147円 )	16日目
22,577円 ( 24,835円 )	16日目
22,577円 ( 24,835円 )	16日目
24,392円21,952円 ( 24,147円 )	16日目
43,195円38,875円 ( 42,763円 )	16日目
43,195円38,875円 ( 42,763円 )	16日目
51,209円46,088円 ( 50,697円 )	16日目
54,093円48,683円 ( 53,551円 )	16日目
54,093円48,683円 ( 53,551円 )	16日目
31,102円27,991円 ( 30,790円 )	16日目
31,102円27,991円 ( 30,790円 )	16日目

詳細情報

基本情報

基本情報

【特長】
・ステンレス・スチール製でしかもゼロ・バックラッシュ
・テレスコピック機構のタイプもゼロ・バックラッシュ
・許容偏角20度～30度（最大）
・保守不要
・高精度
【用途】
・精密制御分野、位置、姿勢制御分野
・電子顕微鏡の試料台の位置決め装置
・クリーン・ルーム、超高真空分野、超高温環境雰囲気分野

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（耐熱用）
温度変化のある環境で搬送ローラー部の軸受けができます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ステンレス・スチール・ユニバーサル・ジョイント MZシリーズのレビュー

この商品のレビューはありません
