マイティ

ラミネーション・カップリング MXシリーズ

カタログ |

通常単価(税別): 8,729円～18,986円

税込単価: 9,602円～20,885円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：5 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：16 日目

【特長】・許容トルク範囲0.05～1.00 / 1.01～3.00 / 5.0...

特徴
高捻り剛性 / 高精度 / 高耐久性 / バックラッシ0
用途
標準 / サーボモータ / ステッピングモータ / エンコーダ
本体材質
A7020T6
最高回転数 (r/min)
10000
最高回転数範囲 (r/min)
4001～10000
ディスク部材質
ステンレス・スチール
軸固定方法(END1側)
セットスクリュ
軸固定方法(END2側)
セットスクリュ

未確定：候補が333型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質

ハブ＝超々ジュラルミン（A7020T6）。
板ばね＝析出硬化系ばね用ステンレス鋼帯。
リベット組付け部＝高張力黄銅。
スクリュ＝12.9タイプ黒染め。

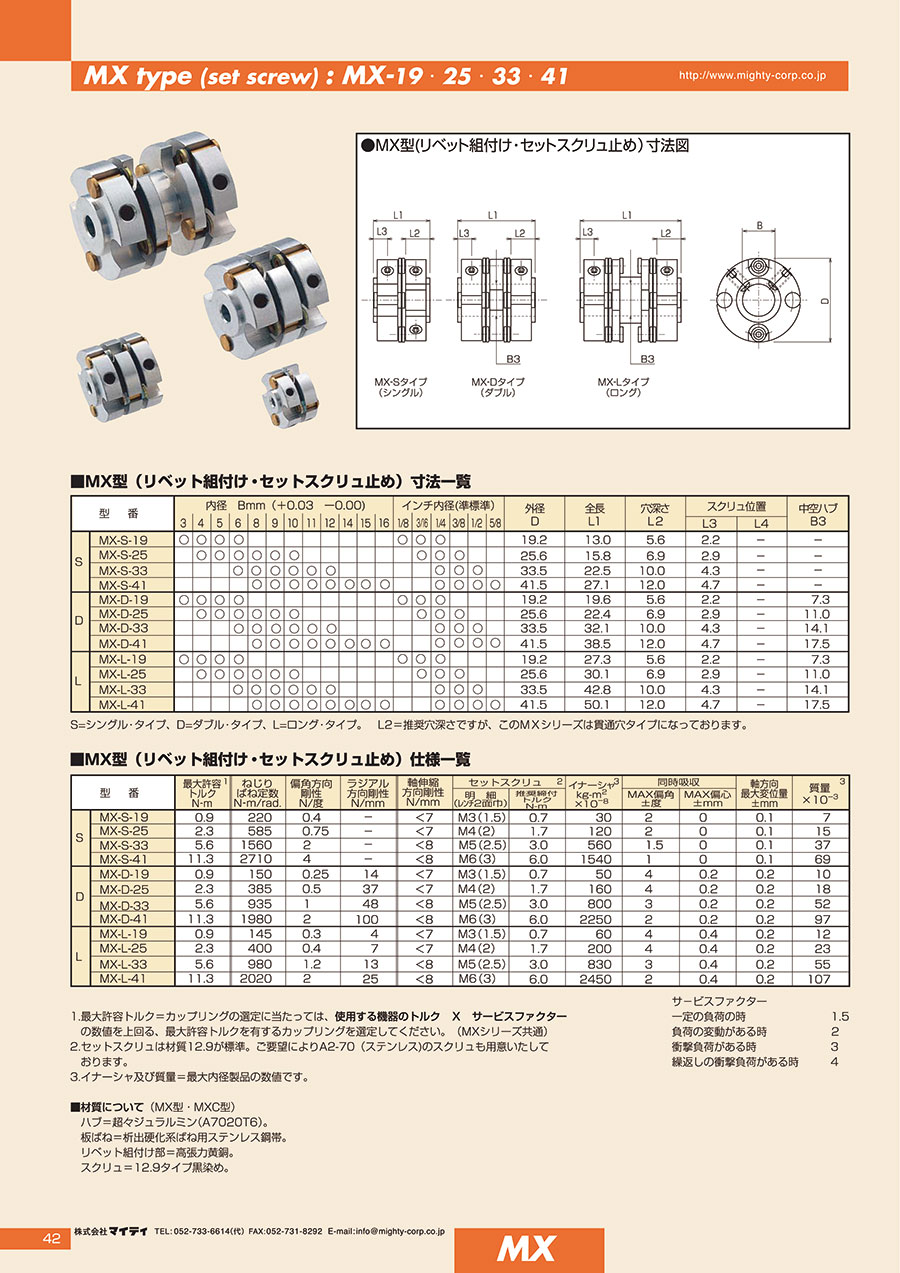

規格表

寸法一覧

型番		内径Bmm（-0.00～+0.03）												外径 D	全長 L1	穴深さ L2	スクリュ位置		中空ハブ B3
型番		3	4	5	6	8	9	10	11	12	14	15	16	外径 D	全長 L1	穴深さ L2	L3	L4	中空ハブ B3
S	MX-S-19	○	○	○	○	-	-	-	-	-	-	-	-	19.2	13.0	5.6	2.2	-	-
	MX-S-25	-	○	○	○	○	○	○	-	-	-	-	-	25.6	15.8	6.9	2.9	-	-
	MX-S-33	-	-	-	○	○	○	○	○	○	-	-	-	33.5	22.5	10.0	4.3	-	-
	MX-S-41	-	-	-	-	○	○	○	○	○	○	○	○	41.5	27.1	12.0	4.7	-	-
D	MX-D-19	○	○	○	○	-	-	-	-	-	-	-	-	19.2	19.6	5.6	2.2	-	7.3
	MX-D-25	-	○	○	○	○	○	○	-	-	-	-	-	25.6	22.4	6.9	2.9	-	11.0
	MX-D-33	-	-	-	○	○	○	○	○	○	-	-	-	33.5	32.4	10.0	4.3	-	14.1
	MX-D-41	-	-	-	-	○	○	○	○	○	○	○	○	41.5	38.5	12.0	4.7	-	17.5
L	MX-L-19	○	○	○	○	-	-	-	-	-	-	-	-	19.2	27.3	5.6	2.2	-	7.3
	MX-L-25	-	○	○	○	○	○	○	-	-	-	-	-	25.6	30.1	6.9	2.9	-	11.0
	MX-L-33	-	-	-	○	○	○	○	○	○	-	-	-	33.5	42.8	10.0	4.3	-	14.1
	MX-L-41	-	-	-	-	○	○	○	○	○	○	○	○	41.5	50.1	12.0	4.7	-	17.5

S=シングルタイプ、D=ダブルタイプ、L=ロングタイプ。
L2=推奨穴深さですが、このMLシリーズは貫通穴タイプのなっております。

製品仕様

型番		最大許容 ¹ トルク Nm	ねじりばね定数 Nm/rad.×10³	偏角方向剛性 N/度	ラジアル方向剛性 N/mm	軸伸縮方向剛性 N/mm
型番		最大許容 ¹ トルク Nm	ねじりばね定数 Nm/rad.×10³	偏角方向剛性 N/度	ラジアル方向剛性 N/mm	軸伸縮方向剛性 N/mm
S	MX-S-19	0.9	220	0.4	-	<7
	MX-S-25	2.3	585	0.75	-	<7
	MX-S-33	5.6	1560	2	-	<8
	MX-S-41	11.3	2710	4	-	<8
D	MX-D-19	0.9	150	0.25	14	<7
	MX-D-25	2.3	385	0.5	37	<7
	MX-D-33	5.6	935	1	48	<8
	MX-D-41	11.3	1980	2	100	<8
L	MX-L-19	0.8	145	0.3	4	<7
	MX-L-25	2.3	400	0.4	7	<7
	MX-L-33	5.6	980	1.2	13	<8
	MX-L-41	11.3	2020	2	25	<8

型番		セットスクリュ²		イナーシャ ⁴ kg-m² ×10^-8	同時吸収		軸方向最大変位置 ±mm	質量 ³ kg ×10^-3
型番		明細（レンチ2面巾）	推奨締付トルク Nm	イナーシャ ⁴ kg-m² ×10^-8	MAX 偏角 ±度	MAX 偏心 ±mm	軸方向最大変位置 ±mm	質量 ³ kg ×10^-3
S	MX-S-19	M3（1.5）	0.7	30	2	0	0.1	7
	MX-S-25	M4（2）	1.7	120	2	0	0.1	15
	MX-S-33	M5（2.5）	3.0	560	1.5	0	0.1	37
	MX-S-41	M6（3）	6.0	1540	1	0	0.1	69
D	MX-D-19	M3（1.5）	0.7	50	4	0.2	0.2	10
	MX-D-25	M4（2）	1.7	160	4	0.2	0.2	18
	MX-D-33	M5（2.5）	3.0	800	3	0.2	0.2	52
	MX-D-41	M6（3）	6.0	2250	2	0.2	0.2	97
L	MX-L-19	M3（1.5）	0.7	60	4	0.4	0.2	12
	MX-L-25	M4（2）	1.7	200	4	0.4	0.2	23
	MX-L-33	M5（2.5）	3.0	830	3	0.4	0.2	55
	MX-L-41	M6（3）	6.0	2450	2	0.4	0.2	107

1.最大許容トルク＝カップリングの選定に当たっては、使用する機器のトルク × サービスファクターの数値を上回る、最大許容トルクを有するカップリングを選定してください。（MXシリーズ共通）
2.セットスクリュは材質は12.9が標準。
4.イナーシャ及び質量＝最大内径製品の数値です。
サービスファクター
一定の負荷の時                1.5
負荷の変動がある時           2
衝撃負荷がある時              3
繰返しの衝撃負荷がある時    4

使用例

用途

高分解能・位置の再現性が必要な個所
高速回転の必要な個所
典型的な使用個所として、工作機械のクローズド・ループのデジタル・サーボ・システム、ロボット、スキャナなど。
また、遠心ポンプ、タービン、ダイナモ・メーターなどの高速回転機器・装置
携帯電話の組立装置、タービンの回転数フィードバック機器、靴のステッチ加工機械なども、高いねじり剛性と高速回転性能をうまく利用した用途です

商品特長詳細

ゼロ・バックラッシュ
カタログ表示の仕様の範囲内の使用の場合、永久寿命が期待できる
高剛性、軸方向の移動・エンドプレイに柔軟に対応
最高回転数10,000RPM。
板ばねタイプとしては、最大級の軸心のズレを吸収
無給油、保守不要

選定サポート情報

注文例

型番リスト

表示件数

...

型番

許容ミスアラインメント

許容トルク範囲

(N・m)

外径 A

(φ)

全長 W

(mm)

許容トルク

(N・m)

許容偏心範囲

(mm)

許容偏心

(mm)

許容偏角

(deg)

慣性モーメント

(kg・m2)

RoHS?

最小発注数量

偏角 / 偏心	0.05～1.00	19.2	19.6	0.9	0.02～0.2	0.2	4	50X10-8	10	1個
偏角 / 偏心	0.05～1.00	19.2	19.6	0.9	0.02～0.2	0.2	4	50X10-8	10	1個
偏角 / 偏心	0.05～1.00	19.2	19.6	0.9	0.02～0.2	0.2	4	50X10-8	10	1個
偏角 / 偏心	0.05～1.00	19.2	19.6	0.9	0.02～0.2	0.2	4	50X10-8	10	1個
偏角 / 偏心	0.05～1.00	19.2	19.6	0.9	0.02～0.2	0.2	4	50X10-8	10	1個
偏角 / 偏心	0.05～1.00	19.2	19.6	0.9	0.02～0.2	0.2	4	50X10-8	10	1個
偏角 / 偏心	0.05～1.00	19.2	19.6	0.9	0.02～0.2	0.2	4	50X10-8	10	1個
偏角 / 偏心	0.05～1.00	19.2	19.6	0.9	0.02～0.2	0.2	4	50X10-8	10	1個
偏角 / 偏心	0.05～1.00	19.2	19.6	0.9	0.02～0.2	0.2	4	50X10-8	10	1個
偏角 / 偏心	0.05～1.00	19.2	19.6	0.9	0.02～0.2	0.2	4	50X10-8	10	1個
偏角 / 偏心	1.01～3.00	25.6	22.4	2.3	0.02～0.2	0.2	4	160X10-8	10	1個
偏角 / 偏心	1.01～3.00	25.6	22.4	2.3	0.02～0.2	0.2	4	160X10-8	10	1個
偏角 / 偏心	1.01～3.00	25.6	22.4	2.3	0.02～0.2	0.2	4	160X10-8	10	1個
偏角 / 偏心	1.01～3.00	25.6	22.4	2.3	0.02～0.2	0.2	4	160X10-8	10	1個
偏角 / 偏心	1.01～3.00	25.6	22.4	2.3	0.02～0.2	0.2	4	160X10-8	10	1個
偏角 / 偏心	1.01～3.00	25.6	22.4	2.3	0.02～0.2	0.2	4	160X10-8	10	1個
偏角 / 偏心	1.01～3.00	25.6	22.4	2.3	0.02～0.2	0.2	4	160X10-8	10	1個
偏角 / 偏心	1.01～3.00	25.6	22.4	2.3	0.02～0.2	0.2	4	160X10-8	10	1個
偏角 / 偏心	1.01～3.00	25.6	22.4	2.3	0.02～0.2	0.2	4	160X10-8	10	1個
偏角 / 偏心	1.01～3.00	25.6	22.4	2.3	0.02～0.2	0.2	4	160X10-8	10	1個
偏角 / 偏心	1.01～3.00	25.6	22.4	2.3	0.02～0.2	0.2	4	160X10-8	10	1個
偏角 / 偏心	1.01～3.00	25.6	22.4	2.3	0.02～0.2	0.2	4	160X10-8	10	1個
偏角 / 偏心	1.01～3.00	25.6	22.4	2.3	0.02～0.2	0.2	4	160X10-8	10	1個
偏角 / 偏心	1.01～3.00	25.6	22.4	2.3	0.02～0.2	0.2	4	160X10-8	10	1個
偏角 / 偏心	1.01～3.00	25.6	22.4	2.3	0.02～0.2	0.2	4	160X10-8	10	1個
偏角 / 偏心	1.01～3.00	25.6	22.4	2.3	0.02～0.2	0.2	4	160X10-8	10	1個
偏角 / 偏心	1.01～3.00	25.6	22.4	2.3	0.02～0.2	0.2	4	160X10-8	10	1個
偏角 / 偏心	1.01～3.00	25.6	22.4	2.3	0.02～0.2	0.2	4	160X10-8	10	1個
偏角 / 偏心	1.01～3.00	25.6	22.4	2.3	0.02～0.2	0.2	4	160X10-8	10	1個
偏角 / 偏心	1.01～3.00	25.6	22.4	2.3	0.02～0.2	0.2	4	160X10-8	10	1個
偏角 / 偏心	1.01～3.00	25.6	22.4	2.3	0.02～0.2	0.2	4	160X10-8	10	1個
偏角 / 偏心	1.01～3.00	25.6	22.4	2.3	0.02～0.2	0.2	4	160X10-8	10	1個
偏角 / 偏心	1.01～3.00	25.6	22.4	2.3	0.02～0.2	0.2	4	160X10-8	10	1個
偏角 / 偏心	1.01～3.00	25.6	22.4	2.3	0.02～0.2	0.2	4	160X10-8	10	1個
偏角 / 偏心	1.01～3.00	25.6	22.4	2.3	0.02～0.2	0.2	4	160X10-8	10	1個
偏角 / 偏心	1.01～3.00	25.6	22.4	2.3	0.02～0.2	0.2	4	160X10-8	10	1個
偏角 / 偏心	1.01～3.00	25.6	22.4	2.3	0.02～0.2	0.2	4	160X10-8	10	1個
偏角 / 偏心	1.01～3.00	25.6	22.4	2.3	0.02～0.2	0.2	4	160X10-8	10	1個
偏角 / 偏心	5.01～10.00	33.5	32.1	5.6	0.02～0.2	0.2	3	800X10-8	10	1個
偏角 / 偏心	5.01～10.00	33.5	32.1	5.6	0.02～0.2	0.2	3	800X10-8	10	1個
偏角 / 偏心	5.01～10.00	33.5	32.1	5.6	0.02～0.2	0.2	3	800X10-8	10	1個
偏角 / 偏心	5.01～10.00	33.5	32.1	5.6	0.02～0.2	0.2	3	800X10-8	10	1個
偏角 / 偏心	5.01～10.00	33.5	32.1	5.6	0.02～0.2	0.2	3	800X10-8	10	1個
偏角 / 偏心	5.01～10.00	33.5	32.1	5.6	0.02～0.2	0.2	3	800X10-8	10	1個
偏角 / 偏心	5.01～10.00	33.5	32.1	5.6	0.02～0.2	0.2	3	800X10-8	10	1個
偏角 / 偏心	5.01～10.00	33.5	32.1	5.6	0.02～0.2	0.2	3	800X10-8	10	1個
偏角 / 偏心	5.01～10.00	33.5	32.1	5.6	0.02～0.2	0.2	3	800X10-8	10	1個
偏角 / 偏心	5.01～10.00	33.5	32.1	5.6	0.02～0.2	0.2	3	800X10-8	10	1個
偏角 / 偏心	5.01～10.00	33.5	32.1	5.6	0.02～0.2	0.2	3	800X10-8	10	1個
偏角 / 偏心	5.01～10.00	33.5	32.1	5.6	0.02～0.2	0.2	3	800X10-8	10	1個
偏角 / 偏心	5.01～10.00	33.5	32.1	5.6	0.02～0.2	0.2	3	800X10-8	10	1個
偏角 / 偏心	5.01～10.00	33.5	32.1	5.6	0.02～0.2	0.2	3	800X10-8	10	1個
偏角 / 偏心	5.01～10.00	33.5	32.1	5.6	0.02～0.2	0.2	3	800X10-8	10	1個
偏角 / 偏心	5.01～10.00	33.5	32.1	5.6	0.02～0.2	0.2	3	800X10-8	10	1個
偏角 / 偏心	5.01～10.00	33.5	32.1	5.6	0.02～0.2	0.2	3	800X10-8	10	1個
偏角 / 偏心	5.01～10.00	33.5	32.1	5.6	0.02～0.2	0.2	3	800X10-8	10	1個
偏角 / 偏心	5.01～10.00	33.5	32.1	5.6	0.02～0.2	0.2	3	800X10-8	10	1個
偏角 / 偏心	5.01～10.00	33.5	32.1	5.6	0.02～0.2	0.2	3	800X10-8	10	1個
偏角 / 偏心	5.01～10.00	33.5	32.1	5.6	0.02～0.2	0.2	3	800X10-8	10	1個
偏角 / 偏心	5.01～10.00	33.5	32.1	5.6	0.02～0.2	0.2	3	800X10-8	10	1個

通常単価(税別) (税込単価)	通常出荷日

12,291円 ( 13,520円 )	9日目
12,399円 ( 13,639円 )	9日目
12,399円 ( 13,639円 )	9日目
12,399円 ( 13,639円 )	9日目
12,125円 ( 13,338円 )	9日目
12,399円 ( 13,639円 )	9日目
12,399円 ( 13,639円 )	9日目
12,125円 ( 13,338円 )	9日目
12,399円 ( 13,639円 )	9日目
12,125円 ( 13,338円 )	9日目
12,845円 ( 14,130円 )	9日目
13,176円 ( 14,494円 )	9日目
13,176円 ( 14,494円 )	9日目
13,176円 ( 14,494円 )	9日目
13,176円 ( 14,494円 )	9日目
13,176円 ( 14,494円 )	9日目
13,176円 ( 14,494円 )	9日目
12,900円 ( 14,190円 )	9日目
13,176円 ( 14,494円 )	9日目
13,176円 ( 14,494円 )	9日目
13,176円 ( 14,494円 )	9日目
13,176円 ( 14,494円 )	9日目
13,176円 ( 14,494円 )	9日目
12,900円 ( 14,190円 )	9日目
13,176円 ( 14,494円 )	9日目
13,176円 ( 14,494円 )	9日目
13,176円 ( 14,494円 )	9日目
13,176円 ( 14,494円 )	9日目
12,900円 ( 14,190円 )	9日目
13,176円 ( 14,494円 )	9日目
13,176円 ( 14,494円 )	9日目
13,176円 ( 14,494円 )	9日目
12,900円 ( 14,190円 )	9日目
13,176円 ( 14,494円 )	9日目
13,176円 ( 14,494円 )	9日目
12,900円 ( 14,190円 )	9日目
13,176円 ( 14,494円 )	9日目
12,900円 ( 14,190円 )	9日目
15,989円 ( 17,588円 )	9日目
14,639円 ( 16,103円 )	9日目
14,639円 ( 16,103円 )	9日目
14,639円 ( 16,103円 )	9日目
14,639円 ( 16,103円 )	9日目
14,639円 ( 16,103円 )	9日目
14,639円 ( 16,103円 )	9日目
16,005円 ( 17,606円 )	9日目
14,639円 ( 16,103円 )	9日目
14,639円 ( 16,103円 )	9日目
14,639円 ( 16,103円 )	9日目
14,639円 ( 16,103円 )	9日目
14,639円 ( 16,103円 )	9日目
16,005円 ( 17,606円 )	9日目
14,639円 ( 16,103円 )	9日目
14,639円 ( 16,103円 )	9日目
14,639円 ( 16,103円 )	9日目
14,639円 ( 16,103円 )	9日目
16,005円 ( 17,606円 )	9日目
14,639円 ( 16,103円 )	9日目
14,639円 ( 16,103円 )	9日目
14,639円 ( 16,103円 )	9日目

...

基本情報

基本情報

【特長】・許容トルク範囲0.05～1.00 / 1.01～3.00 / 5.01～10.00 / 10.01～20.00。・高捻り剛性 / 高精度 / 高耐久性 / バックラッシ0。
