マイティ

ラテラル・カップリング MLLシリーズ

ラテラル・カップリング MLLシリーズ
未確定：候補が46型番あります。
数量：

商品情報

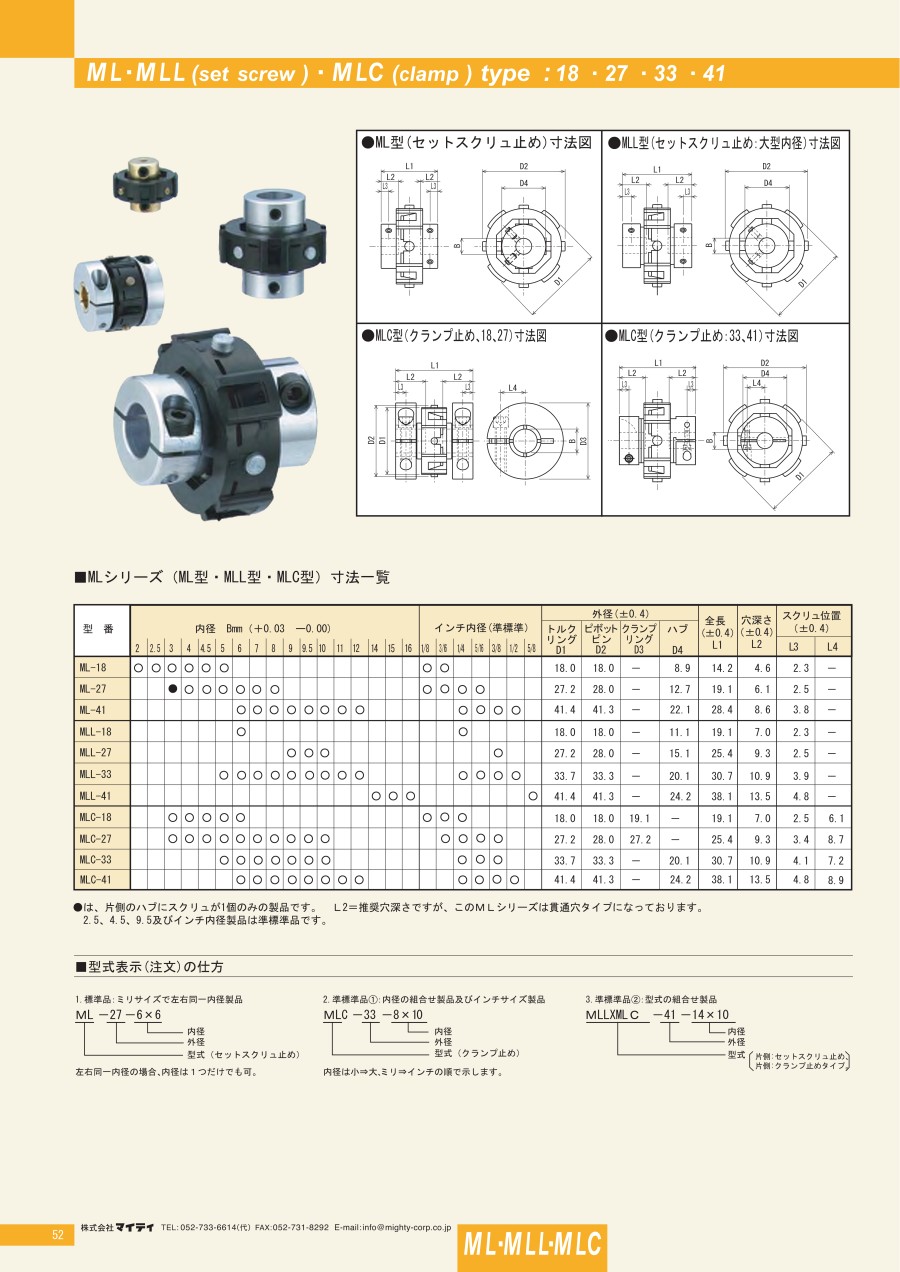

外形図

ラテラル・カップリング MLLシリーズ 外形図01

（セットスクリュ止め：大型内径）

製品仕様

【材質】

  • ハブ：サイズ18タイプと27タイプは、快削黄銅。サイズ33タイプと41タイプは、アルミ合金
  • トルクリング：特殊配合ポリアセタール樹脂
ラテラル・カップリング MLLシリーズ 製品仕様01

1. 最大許容トルク=カップリングの選定に当たっては、使用する機器のトルク×サービスファクターの数値を上回る、最大許容トルクを有するカップリングを選定してください
（最大許容トルクの数値以下でご使用下さい）。
2. シャフト間の絶縁破壊電圧は、5°以下での使用の時の数値です。
3. MLL型は、セットスクリュで、材質は12.9が標準。
4. イナーシャ及び質量=最大内径製品の数値です。

規格表

ラテラル・カップリング MLLシリーズ 規格表01
  • L2=推奨穴深さですが、このシリーズは貫通穴タイプになっております。
  • 2.5、4.5、9.5及びインチ内径製品は準標準品です。

型番リスト

表示件数
  • 1
    • 型番
    MLL-18-6X6
    MLL-27-9X9
    MLL-27-9X10
    MLL-27-10X10
    MLL-33-5X5
    MLL-33-5X6
    MLL-33-5X7
    MLL-33-5X8
    MLL-33-5X9
    MLL-33-5X10
    MLL-33-5X11
    MLL-33-5X12
    MLL-33-6X6
    MLL-33-6X7
    MLL-33-6X8
    MLL-33-6X9
    MLL-33-6X10
    MLL-33-6X11
    MLL-33-6X12
    MLL-33-7X7
    MLL-33-7X8
    MLL-33-7X9
    MLL-33-7X10
    MLL-33-7X11
    MLL-33-7X12
    MLL-33-8X8
    MLL-33-8X9
    MLL-33-8X10
    MLL-33-8X11
    MLL-33-8X12
    MLL-33-9X9
    MLL-33-9X10
    MLL-33-9X11
    MLL-33-9X12
    MLL-33-10X10
    MLL-33-10X11
    MLL-33-10X12
    MLL-33-11X11
    MLL-33-11X12
    MLL-33-12X12
    MLL-41-14X14
    MLL-41-14X15
    MLL-41-14X16
    MLL-41-15X15
    MLL-41-15X16
    MLL-41-16X16

    許容トルク範囲

    (N・m)

    外径 A

    (φ)

    全長 W

    (mm)

    許容トルク

    (N・m)

    慣性モーメント

    (kg・m2)

    		RoHS?最小発注数量
    0.05～1.00
    18
    19.1
    0.3
    20X10-8
    10
    1個
    1.01～3.00
    27.2
    25.4
    1.7
    91X10-8
    10
    1個
    1.01～3.00
    27.2
    25.4
    1.7
    91X10-8
    10
    1個
    1.01～3.00
    27.2
    25.4
    1.7
    91X10-8
    10
    1個
    1.01～3.00
    33.7
    30.7
    2.5
    165X10-8
    10
    1個
    1.01～3.00
    33.7
    30.7
    2.5
    165X10-8
    10
    1個
    1.01～3.00
    33.7
    30.7
    2.5
    165X10-8
    10
    1個
    1.01～3.00
    33.7
    30.7
    2.5
    165X10-8
    10
    1個
    1.01～3.00
    33.7
    30.7
    2.5
    165X10-8
    10
    1個
    1.01～3.00
    33.7
    30.7
    2.5
    165X10-8
    10
    1個
    1.01～3.00
    33.7
    30.7
    2.5
    165X10-8
    10
    1個
    1.01～3.00
    33.7
    30.7
    2.5
    165X10-8
    10
    1個
    1.01～3.00
    33.7
    30.7
    2.5
    165X10-8
    10
    1個
    1.01～3.00
    33.7
    30.7
    2.5
    165X10-8
    10
    1個
    1.01～3.00
    33.7
    30.7
    2.5
    165X10-8
    10
    1個
    1.01～3.00
    33.7
    30.7
    2.5
    165X10-8
    10
    1個
    1.01～3.00
    33.7
    30.7
    2.5
    165X10-8
    10
    1個
    1.01～3.00
    33.7
    30.7
    2.5
    165X10-8
    10
    1個
    1.01～3.00
    33.7
    30.7
    2.5
    165X10-8
    10
    1個
    1.01～3.00
    33.7
    30.7
    2.5
    165X10-8
    10
    1個
    1.01～3.00
    33.7
    30.7
    2.5
    165X10-8
    10
    1個
    1.01～3.00
    33.7
    30.7
    2.5
    165X10-8
    10
    1個
    1.01～3.00
    33.7
    30.7
    2.5
    165X10-8
    10
    1個
    1.01～3.00
    33.7
    30.7
    2.5
    165X10-8
    10
    1個
    1.01～3.00
    33.7
    30.7
    2.5
    165X10-8
    10
    1個
    1.01～3.00
    33.7
    30.7
    2.5
    165X10-8
    10
    1個
    1.01～3.00
    33.7
    30.7
    2.5
    165X10-8
    10
    1個
    1.01～3.00
    33.7
    30.7
    2.5
    165X10-8
    10
    1個
    1.01～3.00
    33.7
    30.7
    2.5
    165X10-8
    10
    1個
    1.01～3.00
    33.7
    30.7
    2.5
    165X10-8
    10
    1個
    1.01～3.00
    33.7
    30.7
    2.5
    165X10-8
    10
    1個
    1.01～3.00
    33.7
    30.7
    2.5
    165X10-8
    10
    1個
    1.01～3.00
    33.7
    30.7
    2.5
    165X10-8
    10
    1個
    1.01～3.00
    33.7
    30.7
    2.5
    165X10-8
    10
    1個
    1.01～3.00
    33.7
    30.7
    2.5
    165X10-8
    10
    1個
    1.01～3.00
    33.7
    30.7
    2.5
    165X10-8
    10
    1個
    1.01～3.00
    33.7
    30.7
    2.5
    165X10-8
    10
    1個
    1.01～3.00
    33.7
    30.7
    2.5
    165X10-8
    10
    1個
    1.01～3.00
    33.7
    30.7
    2.5
    165X10-8
    10
    1個
    1.01～3.00
    33.7
    30.7
    2.5
    165X10-8
    10
    1個
    3.01～5.00
    41.4
    38.1
    3.5
    476X10-8
    10
    1個
    3.01～5.00
    41.4
    38.1
    3.5
    476X10-8
    10
    1個
    3.01～5.00
    41.4
    38.1
    3.5
    476X10-8
    10
    1個
    3.01～5.00
    41.4
    38.1
    3.5
    476X10-8
    10
    1個
    3.01～5.00
    41.4
    38.1
    3.5
    476X10-8
    10
    1個
    3.01～5.00
    41.4
    38.1
    3.5
    476X10-8
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    8,302円
    ( 9,132円 )
    5日目
    8,666円
    ( 9,533円 )
    5日目
    8,981円
    ( 9,879円 )
    5日目
    8,660円
    ( 9,526円 )
    5日目
    12,727円
    ( 14,000円 )
    5日目
    13,034円
    ( 14,337円 )
    5日目
    13,034円
    ( 14,337円 )
    5日目
    13,034円
    ( 14,337円 )
    5日目
    13,034円
    ( 14,337円 )
    5日目
    14,482円
    ( 15,930円 )
    5日目
    13,034円
    ( 14,337円 )
    5日目
    14,482円
    ( 15,930円 )
    5日目
    12,727円
    ( 14,000円 )
    5日目
    13,034円
    ( 14,337円 )
    5日目
    13,034円
    ( 14,337円 )
    5日目
    13,034円
    ( 14,337円 )
    5日目
    13,034円
    ( 14,337円 )
    5日目
    13,034円
    ( 14,337円 )
    5日目
    13,034円
    ( 14,337円 )
    5日目
    12,727円
    ( 14,000円 )
    5日目
    13,034円
    ( 14,337円 )
    5日目
    13,034円
    ( 14,337円 )
    5日目
    13,034円
    ( 14,337円 )
    5日目
    13,034円
    ( 14,337円 )
    5日目
    13,034円
    ( 14,337円 )
    5日目
    12,727円
    ( 14,000円 )
    5日目
    13,034円
    ( 14,337円 )
    5日目
    13,034円
    ( 14,337円 )
    5日目
    13,034円
    ( 14,337円 )
    5日目
    13,034円
    ( 14,337円 )
    5日目
    12,727円
    ( 14,000円 )
    5日目
    13,034円
    ( 14,337円 )
    5日目
    13,034円
    ( 14,337円 )
    5日目
    13,034円
    ( 14,337円 )
    5日目
    12,724円
    ( 13,996円 )
    5日目
    13,034円
    ( 14,337円 )
    5日目
    14,482円
    ( 15,930円 )
    5日目
    12,724円
    ( 13,996円 )
    5日目
    13,034円
    ( 14,337円 )
    5日目
    14,138円
    ( 15,552円 )
    5日目
    14,519円
    ( 15,971円 )
    5日目
    14,910円
    ( 16,401円 )
    5日目
    14,910円
    ( 16,401円 )
    5日目
    14,519円
    ( 15,971円 )
    5日目
    14,910円
    ( 16,401円 )
    5日目
    14,519円
    ( 15,971円 )
    5日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・ゼロ・バックラッシュ
    ・偏心1.3mmと偏角10度（最大）を同時吸収
    ・構造的に軸心のズレを吸収するので、疲労破壊が無い
    ・軸間距離に制約がある場合などに最適
    ・無給油及び優れた耐水・耐油・耐薬品性
    ・高い電気絶縁性、非磁性
    ・標準内径Φ2～Φ16で完全即納体制
    ・内径の組み合わせタイプも完備
    【用途】
    ・サーボ糸機器：ロボット、XYテーブル、タコジェネレーター、ステッピング・モータ、シンクロ・モータ、ポテンショメータ、ロータリー・ソレノイド、エンコーダ等
    ・紙送り、ディスク送り、テープ送り機構
    ・ウエハー・スイッチ、バルブ、メータリング・ポンプ、コンピュータ及び端末装置、CAD、CAM
    ・複写機、情報機器、通信機器、レコーダー、医療機器、MD機器、精密機器、X線装置、計装機器、制御装置、遠隔操作、空調機器、環境装置、音響機器、視聴覚機器、レーダー、ソナー、魚群探知機、流量計、自動販売機、燃料噴射バルブ制御

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
