マイティ

オルダム・カップリング MJCシリーズ

Name: オルダム・カップリング MJCシリーズ
Brand: マイティ
SKU: 221005141961
Rating: 5 (1 reviews)

カタログ |

通常単価(税別): 8,990円～24,582円特別価格

税込単価: 9,889円～27,040円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目～5日目一部当日出荷可能

マイティ独自の技術力を結集してゼロ・バックラッシュを実現したオルダムカップリング。【特長】・クランプ止...

詳細を確認

55.0

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
トルクディスク（中央部）単体のお取り扱いはございません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

詳細を確認

よく一緒に見られています

マイティ

オルダム・カップリング MJシリーズ

通常価格(税別)： 2,698円 (税込価格：2,968円)

通常出荷日：在庫品1日目

よく一緒に見られています

マイティ

オルダム・カップリング MJXシリーズ

通常価格(税別)： 35,156円 (税込価格：38,672円)

通常出荷日：5 日目～

未確定：候補が378型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

MJCタイプ（クランプ止め : 19、25）の寸法図

MJCタイプ（クランプ止め : 33、41、50、57）の寸法図

※トルクディスクの貫通穴タイプのお取り扱いはございません。

規格表

MJCタイプ寸法一覧

型式	ミリ内径（+0.03 -0.00）B1、B2
型式	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	22	24	25	28	30
MJC-19	○	○	○	○	○	○
MJC-25				○	○	○	○	○	○	○
MJC-33						○	○	○	○	○	○	○	○
MJC-41						○	○	○	○	○	○	○	○	○	○	○	○	○
MJC-50								○	○	○	○	○	○	○	○	○	○	○	○	○	○
MJC-57										○	○	○	○	○	○	○	○	○	○	○	○	○	○

型式	外径D	全長±0.4 L1	穴深さ L2	スクリュ位置
型式	外径D	全長±0.4 L1	穴深さ L2	L3	L4
MJC-19	19.1	22.0	6.3	2.7	6.1
MJC-25	25.4	28.4	8.6	3.5	8.0
MJC-33	33.3	48.0	15.0	5.0	10.8
MJC-41	41.3	50.8	18.1	6.0	14.0
MJC-50	50.0	59.7	20.8	7.0	17.3
MJC-57	57.0	77.8	28.8	8.0	21.0

MJCタイプ仕様一覧

型式	最大許容トルクNm※1		ねじりばね定数 Nm/rad		最大圧縮荷重 N	絶縁破壊電圧 KV-DC	キャツプスクリュ※2		イナーシャ※3 KG-m²×10^-8	同時吸収		ハプとディスクのすき間※4 +mm	質量※3 Kg×10^-3	材質	表面
型式	止り穴ディスク	貫通穴ディスク	止り穴ディスク	貫通穴ディスク	最大圧縮荷重 N	絶縁破壊電圧 KV-DC	明細 (レンチ2面幅)	推奨諦付トルク Nm	イナーシャ※3 KG-m²×10^-8	MAX偏角 ±度	MAX偏心 ±mm	ハプとディスクのすき間※4 +mm	質量※3 Kg×10^-3	材質	表面
MJC-19	1.7	-	115	-	120	6.8	M2.5(2.0)	1.32	67	1	2.4	0.1	12	アルミ合金	CD-100 化成処理
MJC-25	4	-	205	-	170	7.7	M3(2.5)	2.21	252	1	3	0.1	31	アルミ合金	CD-100 化成処理
MJC-33	10	10	166	107	200	8.1	M4(3.0)	5.06	1210	1	3.8	0.15	75	アルミ合金	アルマイト処理
MJC-41	17	17	185	241	550	11.4	M5(4.0)	9.71	3273	1	5	0.15	122	アルミ合金	アルマイト処理
MJC-50	30	30	570	235	600	13.8	M5(4.0)	9.71	7963	1	6	0.2	197	アルミ合金	無電解ニッケルメッキ
MJC-57	37.5	37.5	575	624	660	16.2	M6(3.0)	15.82	18365	1	7	0.2	340	アルミ合金	無電解ニッケルメッキ

※ 1.カップリングの選定にあたっては、「使用する機器のトルク」×「サービスファクター」の数値を上回る最大許容トルクを有するカップリングを選定して下さい。

(最大許容トルクの数値以下でご使用下さい。)

※ 2.スクリュは、材質12.9が標準ですが、ご要望によりA2-70(ステンレス)もご用意しております。
※ 3.イナーシャ及び質量は、最大内径製品の数値です。
※ 4.使用時にはモータのエンドプレイ及び軸の熱膨張を吸収するため、トルクディスクとハブの間にそれぞれ0.1 ～0.2mm のすき間を設けて下さい。

サービスファクター
負荷が一定の場合	1.0
負荷の変動がある場合	2.0
衝撃負荷がある場合	3.0
繰返しの衝撃負荷がある場合	4.0
サーボモータの場合	2.5～3.0

商品特長詳細

MJCタイプの外観

MJCシリーズの特長

2つのハブを中間体である『トルクディスク』でつないだシンプルな3点構造。
トルク1.7～37.5Nm
50型、57型はキー溝付が標準

選定サポート情報

注文例

型番リスト

表示件数

...

型番

軸穴径（加工済） D1

(φ)

許容トルク

(N・m)

軸穴径（加工済） D2

(φ)

許容トルク（範囲）

(N・m)

外径A

(φ)

慣性モーメント

(kg・m2)

全長W

(mm)

許容偏心

(mm)

許容偏心範囲

(mm)

RoHS?

最小発注数量

3	1.7	3	1.01～3.00	19.1	67X10-8	22	2.4	1.1～3.0	10	1個
3	1.7	4	1.01～3.00	19.1	67X10-8	22	2.4	1.1～3.0	10	1個
3	1.7	5	1.01～3.00	19.1	67X10-8	22	2.4	1.1～3.0	10	1個
3	1.7	6	1.01～3.00	19.1	67X10-8	22	2.4	1.1～3.0	10	1個
3	1.7	7	1.01～3.00	19.1	67X10-8	22	2.4	1.1～3.0	10	1個
3	1.7	8	1.01～3.00	19.1	67X10-8	22	2.4	1.1～3.0	10	1個
4	1.7	4	1.01～3.00	19.1	67X10-8	22	2.4	1.1～3.0	10	1個
4	1.7	5	1.01～3.00	19.1	67X10-8	22	2.4	1.1～3.0	10	1個
4	1.7	6	1.01～3.00	19.1	67X10-8	22	2.4	1.1～3.0	10	1個
4	1.7	7	1.01～3.00	19.1	67X10-8	22	2.4	1.1～3.0	10	1個
4	1.7	8	1.01～3.00	19.1	67X10-8	22	2.4	1.1～3.0	10	1個
5	1.7	5	1.01～3.00	19.1	67X10-8	22	2.4	1.1～3.0	10	1個
5	1.7	6	1.01～3.00	19.1	67X10-8	22	2.4	1.1～3.0	10	1個
5	1.7	7	1.01～3.00	19.1	67X10-8	22	2.4	1.1～3.0	10	1個
5	1.7	8	1.01～3.00	19.1	67X10-8	22	2.4	1.1～3.0	10	1個
6	1.7	6	1.01～3.00	19.1	67X10-8	22	2.4	1.1～3.0	10	1個
6	1.7	7	1.01～3.00	19.1	67X10-8	22	2.4	1.1～3.0	10	1個
6	1.7	8	1.01～3.00	19.1	67X10-8	22	2.4	1.1～3.0	10	1個
7	1.7	7	1.01～3.00	19.1	67X10-8	22	2.4	1.1～3.0	10	1個
7	1.7	8	1.01～3.00	19.1	67X10-8	22	2.4	1.1～3.0	10	1個
8	1.7	8	1.01～3.00	19.1	67X10-8	22	2.4	1.1～3.0	10	1個
6	4	6	3.01～5.00	25.4	252X10-8	28.4	3	1.1～3.0	10	1個
6	4	7	3.01～5.00	25.4	252X10-8	28.4	3	1.1～3.0	10	1個
6	4	8	3.01～5.00	25.4	252X10-8	28.4	3	1.1～3.0	10	1個
6	4	9	3.01～5.00	25.4	252X10-8	28.4	3	1.1～3.0	10	1個
6	4	10	3.01～5.00	25.4	252X10-8	28.4	3	1.1～3.0	10	1個
6	4	11	3.01～5.00	25.4	252X10-8	28.4	3	1.1～3.0	10	1個
6	4	12	3.01～5.00	25.4	252X10-8	28.4	3	1.1～3.0	10	1個
7	4	7	3.01～5.00	25.4	252X10-8	28.4	3	1.1～3.0	10	1個
7	4	8	3.01～5.00	25.4	252X10-8	28.4	3	1.1～3.0	10	1個
7	4	9	3.01～5.00	25.4	252X10-8	28.4	3	1.1～3.0	10	1個
7	4	10	3.01～5.00	25.4	252X10-8	28.4	3	1.1～3.0	10	1個
7	4	11	3.01～5.00	25.4	252X10-8	28.4	3	1.1～3.0	10	1個
7	4	12	3.01～5.00	25.4	252X10-8	28.4	3	1.1～3.0	10	1個
8	4	8	3.01～5.00	25.4	252X10-8	28.4	3	1.1～3.0	10	1個
8	4	9	3.01～5.00	25.4	252X10-8	28.4	3	1.1～3.0	10	1個
8	4	10	3.01～5.00	25.4	252X10-8	28.4	3	1.1～3.0	10	1個
8	4	11	3.01～5.00	25.4	252X10-8	28.4	3	1.1～3.0	10	1個
8	4	12	3.01～5.00	25.4	252X10-8	28.4	3	1.1～3.0	10	1個
9	4	9	3.01～5.00	25.4	252X10-8	28.4	3	1.1～3.0	10	1個
9	4	10	3.01～5.00	25.4	252X10-8	28.4	3	1.1～3.0	10	1個
9	4	11	3.01～5.00	25.4	252X10-8	28.4	3	1.1～3.0	10	1個
9	4	12	3.01～5.00	25.4	252X10-8	28.4	3	1.1～3.0	10	1個
10	4	10	3.01～5.00	25.4	252X10-8	28.4	3	1.1～3.0	10	1個
10	4	11	3.01～5.00	25.4	252X10-8	28.4	3	1.1～3.0	10	1個
10	4	12	3.01～5.00	25.4	252X10-8	28.4	3	1.1～3.0	10	1個
11	4	11	3.01～5.00	25.4	252X10-8	28.4	3	1.1～3.0	10	1個
11	4	12	3.01～5.00	25.4	252X10-8	28.4	3	1.1～3.0	10	1個
12	4	12	3.01～5.00	25.4	252X10-8	28.4	3	1.1～3.0	10	1個
8	10	8	5.01～10.00	33.3	1210X10-8	48	3.8	3.1～5.0	10	1個
8	10	9	5.01～10.00	33.3	1210X10-8	48	3.8	3.1～5.0	10	1個
8	10	10	5.01～10.00	33.3	1210X10-8	48	3.8	3.1～5.0	10	1個
8	10	11	5.01～10.00	33.3	1210X10-8	48	3.8	3.1～5.0	10	1個
8	10	12	5.01～10.00	33.3	1210X10-8	48	3.8	3.1～5.0	10	1個
8	10	13	5.01～10.00	33.3	1210X10-8	48	3.8	3.1～5.0	10	1個
8	10	14	5.01～10.00	33.3	1210X10-8	48	3.8	3.1～5.0	10	1個
9	10	9	5.01～10.00	33.3	1210X10-8	48	3.8	3.1～5.0	10	1個
9	10	10	5.01～10.00	33.3	1210X10-8	48	3.8	3.1～5.0	10	1個
9	10	11	5.01～10.00	33.3	1210X10-8	48	3.8	3.1～5.0	10	1個
9	10	12	5.01～10.00	33.3	1210X10-8	48	3.8	3.1～5.0	10	1個

通常単価(税別) (税込単価)	通常出荷日

9,030円 ( 9,933円 )	5日目
9,415円 ( 10,357円 )	5日目
9,415円 ( 10,357円 )	5日目
9,415円 ( 10,357円 )	5日目
9,415円 ( 10,357円 )	5日目
9,415円 ( 10,357円 )	5日目
9,030円 ( 9,933円 )	5日目
9,415円 ( 10,357円 )	5日目
9,415円 ( 10,357円 )	5日目
9,415円 ( 10,357円 )	5日目
9,306円 ( 10,237円 )	5日目
8,990円 ( 9,889円 )	5日目
9,957円 ( 10,953円 )	5日目
9,415円 ( 10,357円 )	5日目
9,415円 ( 10,357円 )	5日目
9,531円 ( 10,484円 )	5日目
10,011円 ( 11,012円 )	5日目
9,924円 ( 10,916円 )	5日目
9,030円 ( 9,933円 )	5日目
9,415円 ( 10,357円 )	5日目
9,531円 ( 10,484円 )	5日目
9,804円 ( 10,784円 )	5日目
9,514円 ( 10,465円 )	5日目
10,117円 ( 11,129円 )	5日目
9,514円 ( 10,465円 )	5日目
10,057円 ( 11,063円 )	5日目
10,117円 ( 11,129円 )	5日目
9,514円 ( 10,465円 )	5日目
9,222円 ( 10,144円 )	5日目
9,514円 ( 10,465円 )	5日目
9,514円 ( 10,465円 )	5日目
9,514円 ( 10,465円 )	5日目
9,514円 ( 10,465円 )	5日目
9,514円 ( 10,465円 )	5日目
10,203円 ( 11,223円 )	在庫品1日目当日出荷可能
9,514円 ( 10,465円 )	5日目
10,933円 ( 12,026円 )	在庫品1日目当日出荷可能
9,514円 ( 10,465円 )	5日目
9,514円 ( 10,465円 )	5日目
9,222円 ( 10,144円 )	5日目
9,514円 ( 10,465円 )	5日目
9,514円 ( 10,465円 )	5日目
9,514円 ( 10,465円 )	5日目
9,804円 ( 10,784円 )	2日目
10,117円 ( 11,129円 )	5日目
10,057円 ( 11,063円 )	5日目
9,222円 ( 10,144円 )	5日目
9,514円 ( 10,465円 )	5日目
9,222円 ( 10,144円 )	5日目
13,385円 ( 14,724円 )	5日目
13,688円 ( 15,057円 )	5日目
14,281円 ( 15,709円 )	5日目
13,347円 ( 14,682円 )	5日目
14,281円 ( 15,709円 )	5日目
13,688円 ( 15,057円 )	5日目
13,347円 ( 14,682円 )	5日目
13,385円 ( 14,724円 )	5日目
13,688円 ( 15,057円 )	5日目
13,688円 ( 15,057円 )	5日目
13,688円 ( 15,057円 )	5日目

...

基本情報

基本情報

マイティ独自の技術力を結集してゼロ・バックラッシュを実現したオルダムカップリング。
【特長】
・クランプ止め。
・ゼロ・バックラッシュ。
・最大偏心7mmの吸収。
・Φ3～30（内径3～30mm）。
・面倒な、精密な心あわせ不要。
・電気絶縁性、非磁性、無給油。
【用途】
・デジタル・サーボ機器。
・ロボット。
・XYテーブル。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
トルクディスク（中央部）単体のお取り扱いはございません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

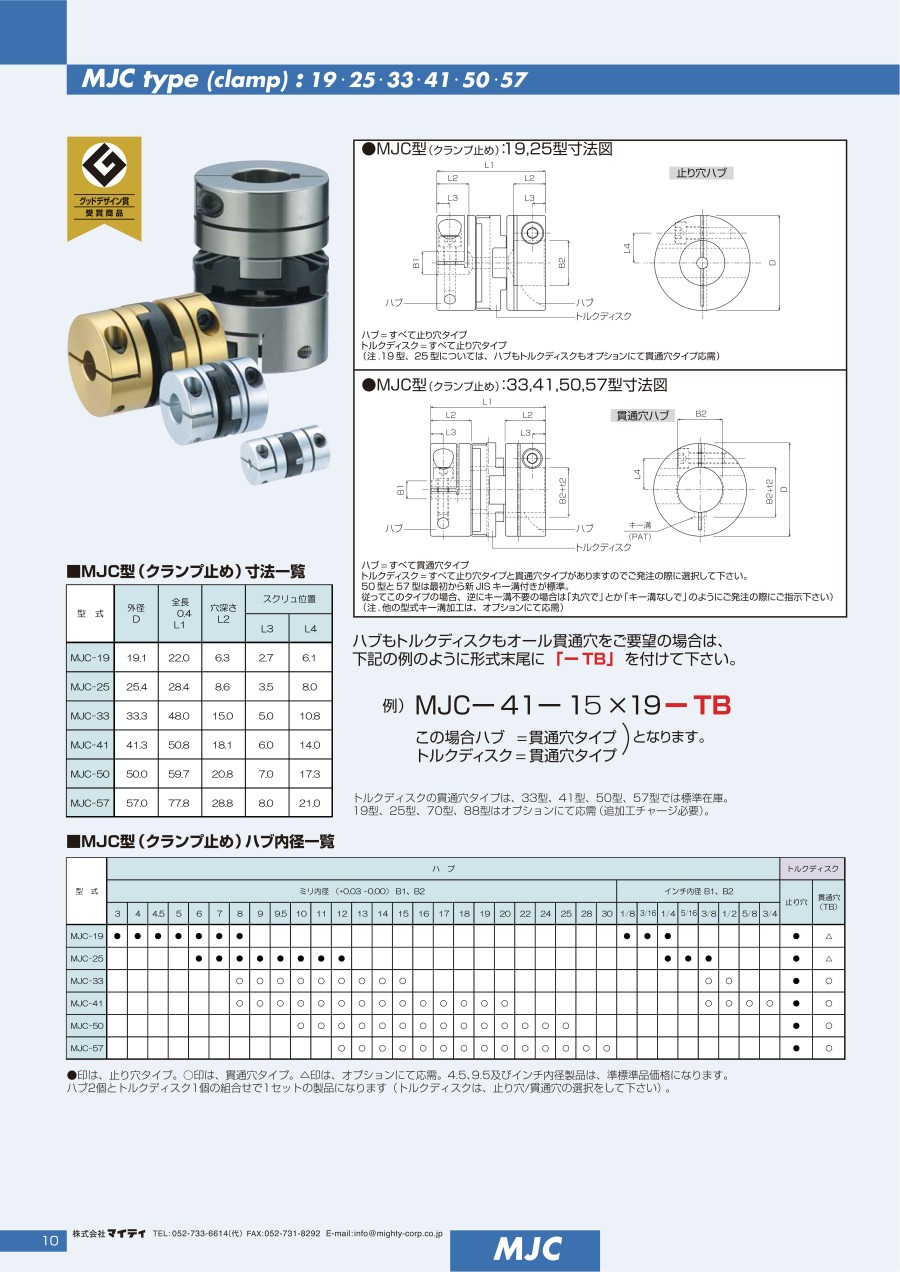

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
カップリング　オルダム形クランビングタイプ/セットスクリュータイプ
オルダムタイプのフレキシブルカップリング。偏心・偏角の許容が可能
ミスミ
カップリング防振ゴムタイプ
両側のアルミニウムハブを高減衰能ゴムで成型した、完全一体構造。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

オルダム・カップリング MJCシリーズのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

設備

満足度：5.02022/03/24

この商品は自社設備のモーター部分に使用しています。この商品を選んだのはサイズの他、この商品の規格が自社設備（モーター部分...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qトルクディスクの材質はなんですか？

樹脂からアルミで最多6種類あり、トルクと特性に応じて使い分けができます。
