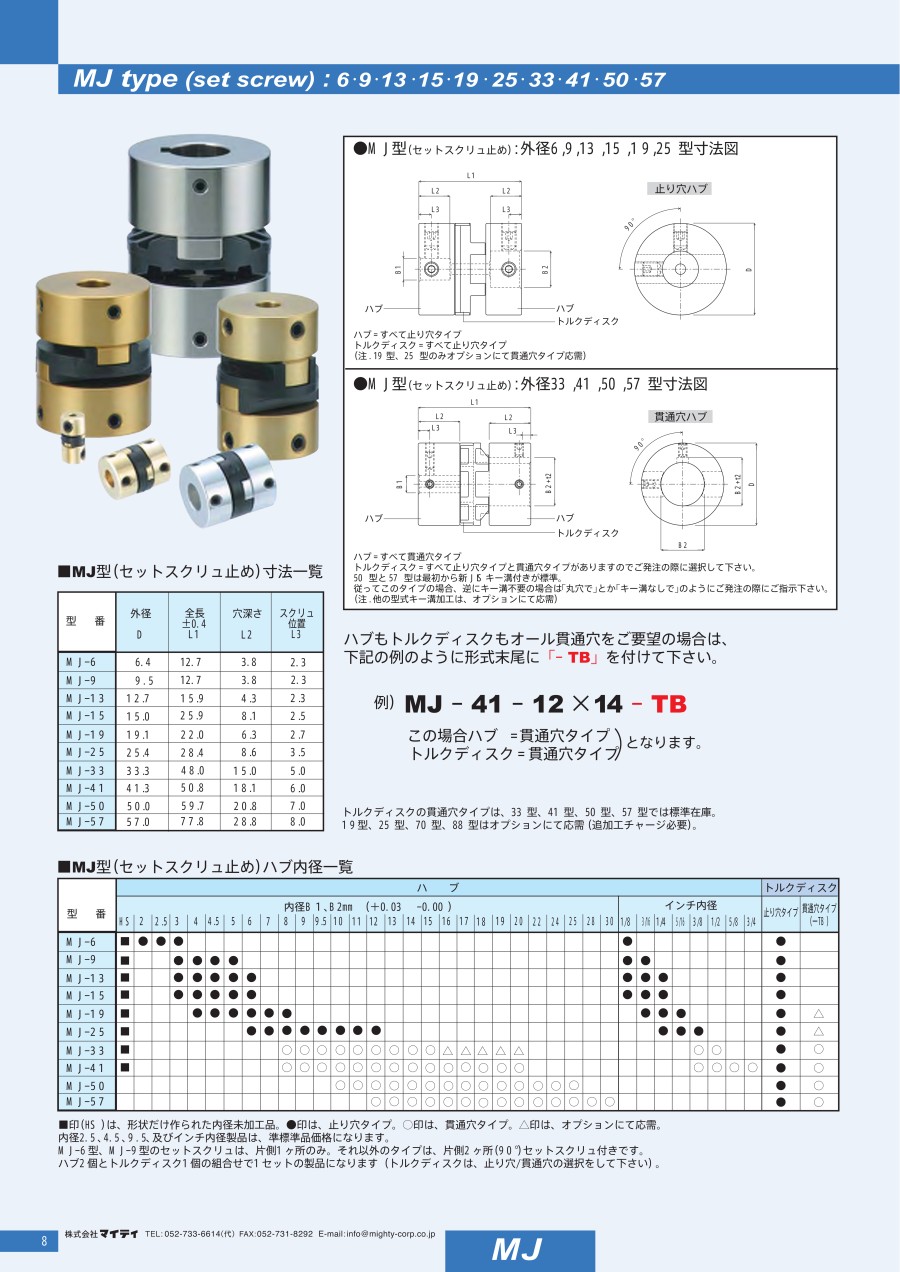

オルダム・カップリング MJシリーズ

外形図

外径6、9、13、15、19、25型

ハブ= すべて止り穴タイプ
トルクディスク= すべて止り穴タイプ

外径33、41、50、57型

ハブ= すべて貫通穴タイプ
トルクディスク= すべて止り穴タイプと貫通穴タイプがありますのでご発注の際に選択して下さい。

製品仕様

ハブの材質及び表面処理

※外径6、9、13は快削黄銅。（CD -100 化成処理）
※外径15、19、25はアルミ合金。（CD -100 化成処理）
※外径33、41はアルミ合金。（アルマイト処理）
※外径50、57はアルミ合金。（無電解ニッケルメッキ）

トルクディスクの材質及び特徴

※標準・ポリアセタール製
a・止り穴タイプ（外径6～88型まで、すべてに標準）：型式末尾無標記。
b・貫通穴タイプ（外径33～57型に標準）：型式末尾に一TBを標記。
※ナイロン製
（外径6～41型に標準）：型式末尾に-SAを標記。
振動吸収性が大。
※PEEK製（ポリエーテルエーテルケトン）
（外径19～88型にオプション）：型式末尾に-PEEKを標記。
耐熱性大（+280℃）。
※アルミ合金製（潤滑メッキタイプ）=インデックス用向き
（外径19～88型にオプション）：型式末尾に-Aを標記。
高強度、高剛性。
※アルミ合金製（ナイロン樹脂コーティングタイプ）＝回転用向き
（外径19～88型にオプション）：型式末尾に-AJを標記。
耐かじり性大、高強度、高剛性。

規格表

寸法一覧

製品仕様

1.カップリングの選定にあたっては、「使用する機器のトルク」×「サービスファクター」の数値を上回る最大許容トルクを有するカップリングを選定。（最大許容トルクの数値以下で使用。）
2.スクリュは、材質12.9が標準だが、ご要望によりA2-70（ステンレス）も用意。
3.イナーシャ及び質量は、最大内径製品の数値。
4.使用時にはモータのエンドプレイ及び軸の熱膨張を吸収するため、トルクディスクとハブの間にそれぞれ0.05～0.2mm のすき間を設ける。

使用例

用途

• デジタル・サーボ機器
• ロボット
• XYテーブル
• 計測器、測定装置
• 電子機器、情報･通信装置
• サーボ・モータ、ステッピング・モータ、レゾルバ、シンクロなど
• レーダー、ソナー、魚群探知機
• 精密機器、空調機器、環境装置

商品特長詳細

MJシリーズの外観

特長

MJシリーズ / オルダム･カップリングは、2つのハブを中間体である『トルクディスク』でつないだシンプルな3点構造の中に、マイティ独自の技術力を結集してゼロ･バックラッシュを実現。
偏心と偏角を構造的に同時に吸収でき、精密な心合わせが不要で、使い勝手の良いシャフト･カップリング。
ミニチュアサイズからビッグサイズφ6〜57（内径6〜57mm）まで、高付加価値な機能部品として、サーボ系機器、制御装置、計測器などの精密分野で幅広く役立つ。
