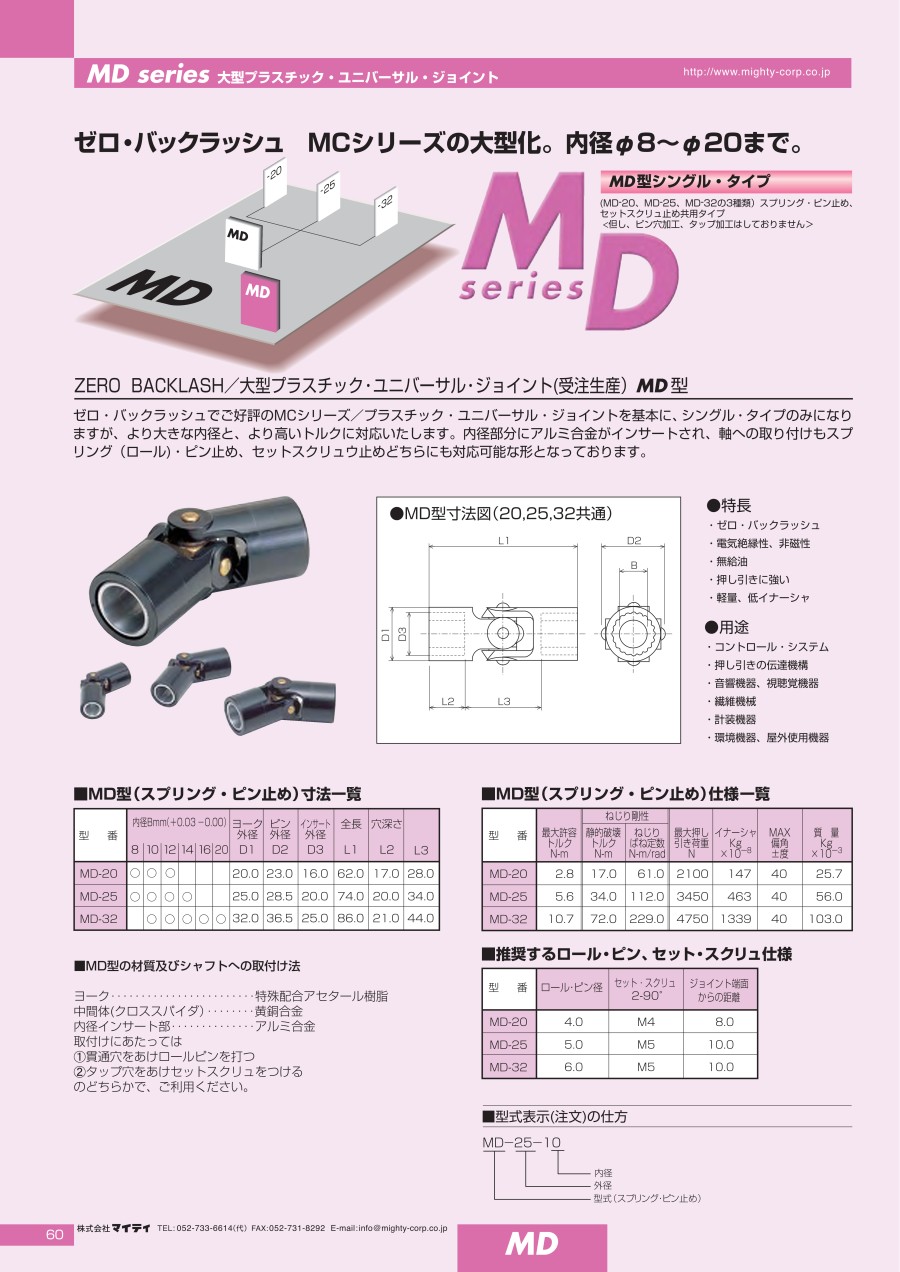

大型プラスチック・ユニバーサル・ジョイント MDシリーズ

カタログ |

通常単価(税別): 10,499円～12,485円

税込単価: 11,549円～13,734円

通常出荷日：5日目

【特長】・ゼロ・バックラッシュ・電気絶縁性、非磁性・無給油・押し引きに強い・軽量、低イナーシャ【用途】...
