マイティ

プラスチック・ユニバーサル・ジョイント MCMシリーズ

Name: プラスチック・ユニバーサル・ジョイント MCMシリーズ
Brand: マイティ
SKU: 221005141927
Rating: 2 (1 reviews)

カタログ |

平均満足度2.0

この商品のレビューをみる（1件）

通常単価(税別): 7,488円～13,356円

税込単価: 8,237円～14,692円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マイティ

プラスチック・ユニバーサル・ジョイント MCシリーズ

通常価格(税別)： 4,401円 (税込価格：4,841円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マイティ

ステンレス・スチール・ユニバーサル・ジョイント MZシリーズ

通常価格(税別)： 22,577円 (税込価格：24,835円)

通常出荷日：16 日目

【特長】・ゼロ・バックラッシュ・シングルで45度、ダブルで90度の角度吸収・電...

詳細情報を確認する

種類
標準タイプ
最高回転数範囲 (r/min)
4001～10000
特徴
高精度 / 高耐久性 / バックラッシ0
本体材質
特殊配合アセタール樹脂
用途
標準 / サーボモータ / ステッピングモータ / エンコーダ
最高回転数 (r/min)
10000
軸固定方法(END1側)
セットスクリュ
軸固定方法(END2側)
セットスクリュ

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が40型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

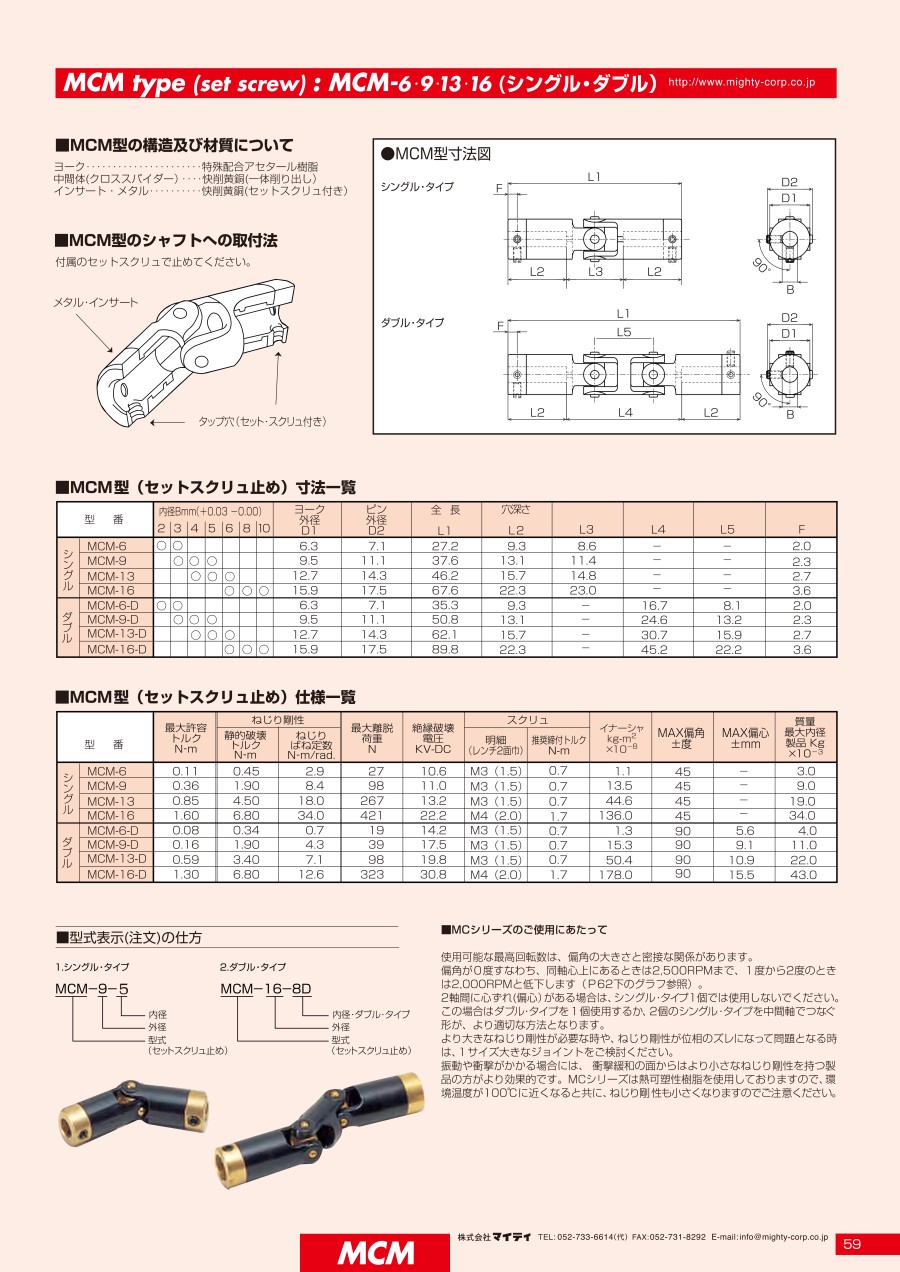

外形図

シングル・タイプ

ダブル・タイプ

製品仕様

材質

ヨーク・・・・・・・・・・・・・・・・・・・・・・特殊配合アセタール樹脂
中間体（クロススパイダー）・・・・快削黄銅（一体削り出し）
インサート・メタル・・・・・・・・・・快削黄銅（セットスクリュ付き）

規格表

寸法一覧

型番		内径Bmm（+0.03 -0.00）							ヨーク外径 D1	ピん外径 D2	全長 L1	穴深さ L2	L3	L4	L5	F
型番		2	3	4	5	6	8	10	ヨーク外径 D1	ピん外径 D2	全長 L1	穴深さ L2	L3	L4	L5	F
シングル	MCM-6	○	○	-	-	-	-	-	6.3	7.1	27.2	9.3	8.6	-	-	2.0
	MCM-9	-	○	○	○	-	-	-	9.5	11.1	37.6	13.1	11.4	-	-	2.3
	MCM-13	-	-	○	○	○	-	-	12.7	14.3	46.2	15.7	14.8	-	-	2.7
	MCM-16	-	-	-	-	○	○	○	15.9	17.5	67.6	22.3	23.0	-	-	3.6
ダブル	MCM-6-D	○	○	-	-	-	-	-	6.3	7.1	35.3	9.3	-	16.7	8.1	2.0
	MCM-9-D	-	○	○	○	-	-	-	9.5	11.1	50.8	13.1	-	24.6	13.2	2.3
	MCM-13-D	-	-	○	○	○	-	-	12.7	14.3	62.1	15.7	-	30.7	15.9	2.7
	MCM-16-D	-	-	-	-	○	○	○	15.9	17.5	89.8	22.3	-	45.2	22.2	3.6

製品仕様

型番		最大許容トルク N-m	ねじり剛性		最大離脱荷重 N	絶縁破壊電圧 KV-DC
型番		最大許容トルク N-m	静的破壊トルク N-m	ねじりばね定数 N-m/rad.	最大離脱荷重 N	絶縁破壊電圧 KV-DC
シングル	MCM-6	0.11	0.45	2.9	27	10.6
	MCM-9	0.36	1.90	8.4	98	11.0
	MCM-13	0.85	4.50	18.0	267	13.2
	MCM-16	1.60	6.80	34.0	421	22.2
ダブル	MCM-6-D	0.08	0.34	0.7	19	14.2
	MCM-9-D	0.16	1.90	4.3	39	17.5
	MCM-13-D	0.59	3.40	7.1	98	19.8
	MCM-16-D	1.30	6.80	12.6	323	30.8

型番		スクリュ		イナーシャ kg-m²×10^-8	MAX偏角 ±度	MAX偏心 ±mm	質量最大内径製品Kg ×10^-3
型番		明細（レンチ2面巾）	推奨締付トルク N-m	イナーシャ kg-m²×10^-8	MAX偏角 ±度	MAX偏心 ±mm	質量最大内径製品Kg ×10^-3
シングル	MCM-6	M3（1.5）	0.7	1.1	45	-	3.0
	MCM-9	M3（1.5）	0.7	13.5	45	-	9.0
	MCM-13	M3（1.5）	0.7	44.6	45	-	19.0
	MCM-16	M4（2.0）	1.7	136.0	45	-	34.0
ダブル	MCM-6-D	M3（1.5）	0.7	1.3	90	5.6	4.0
	MCM-9-D	M3（1.5）	0.7	15.3	90	9.1	11.0
	MCM-13-D	M3（1.5）	0.7	50.4	90	10.9	22.0
	MCM-16-D	M4（2.0）	1.7	178.0	90	15.5	43.0

使用例

用途

コンピュータ及び周辺機器
計装機器、制御装置、コントロール・システム
情報機器、通信機器
スイッチング・システム
音響機器、視聴覚機器
事務機器、複写機
医療機器、精密機器
印刷機械、繊維機械、自動販売機
空調機器、環境装置
教育用、レジャー用モデルなど

シャフトへの取付法

付属のセットスクリュで止めてください。

商品特長詳細

ゼロ・バックラッシュ
シングルで45度、ダブルで90度の角度吸収
電気絶縁性、非磁性
軽量で給油不要
優れた耐久性、耐薬品性

選定サポート情報

注文例

注意・禁止事項

ご使用にあたって

使用可能な最高回転数は、偏角の大きさと密接な関係があります。
偏角が0度すなわち、同軸心上にあるときは2,500RPMまで、1度から2度のときは2,000RPMと低下します。
2軸間に心ずれ（偏心）がある場合は、シングル・タイプ1個では使用しないでください。
この場合はダブル・タイプを1個使用するか、2個のシングル・タイプを中間軸でつなぐ形が、より適切な方法となります。
より大きなねじり剛性が必要な時や、ねじり剛性が位相のズレになって問題となる時は、1サイズ大きなジョイントをご検討ください。
振動や衝撃がかかる場合には、衝撃緩和の面からはより小さなねじり剛性を持つ製品の方がより効果的です。MCシリーズは熱可塑性樹脂を使用しておりますので、環境温度が100℃に近くなると共に、ねじり剛性も小さくなりますのでご注意ください。

型番リスト

表示件数

型番

許容トルク範囲

(N・m)

軸穴内径B(1)

(φ)

軸穴内径B(2)

(φ)

外径

(φ)

全長

(mm)

許容トルク

(N・m)

許容偏心範囲

(mm)

許容偏心

(mm)

許容偏角

(deg)

慣性モーメント

(kg・m2)

RoHS?

最小発注数量

0.05～1.00	2	2	7.1	27.2	0.11	-	-	45	1.1X10-8	10	1個
0.05～1.00	2	2	7.1	35.3	0.08	5.1～100	5.6	90	9.3X10-8	10	1個
0.05～1.00	2	3	7.1	27.2	0.11	-	-	45	1.1X10-8	10	1個
0.05～1.00	2	3	7.1	35.3	0.08	5.1～100	5.6	90	9.3X10-8	10	1個
0.05～1.00	3	3	7.1	35.3	0.08	5.1～100	5.6	90	9.3X10-8	10	1個
0.05～1.00	3	3	11.1	37.6	0.36	-	-	45	13.5X10-8	10	1個
0.05～1.00	3	3	11.1	50.8	0.16	5.1～100	9.1	90	13.1X10-8	10	1個
0.05～1.00	3	4	11.1	37.6	0.36	-	-	45	13.5X10-8	10	1個
0.05～1.00	3	4	11.1	50.8	0.16	5.1～100	9.1	90	13.1X10-8	10	1個
0.05～1.00	3	5	11.1	37.6	0.36	-	-	45	13.5X10-8	10	1個
0.05～1.00	3	5	11.1	50.8	0.16	5.1～100	9.1	90	13.1X10-8	10	1個
0.05～1.00	4	4	11.1	50.8	0.16	5.1～100	9.1	90	13.1X10-8	10	1個
0.05～1.00	4	5	11.1	37.6	0.36	-	-	45	13.5X10-8	10	1個
0.05～1.00	4	5	11.1	50.8	0.16	5.1～100	9.1	90	13.1X10-8	10	1個
0.05～1.00	5	5	11.1	37.6	0.36	-	-	45	13.5X10-8	10	1個
0.05～1.00	5	5	11.1	50.8	0.16	5.1～100	9.1	90	13.1X10-8	10	1個
0.05～1.00	4	4	14.3	46.2	0.85	-	-	45	44.6X10-8	10	1個
0.05～1.00	4	4	14.3	62.1	0.59	5.1～100	10.9	90	15.7X10-8	10	1個
0.05～1.00	4	5	14.3	46.2	0.85	-	-	45	44.6X10-8	10	1個
0.05～1.00	4	5	14.3	62.1	0.59	5.1～100	10.9	90	15.7X10-8	10	1個
0.05～1.00	4	6	14.3	46.2	0.85	-	-	45	44.6X10-8	10	1個
0.05～1.00	4	6	14.3	62.1	0.59	5.1～100	10.9	90	15.7X10-8	10	1個
0.05～1.00	5	5	14.3	46.2	0.85	-	-	45	44.6X10-8	10	1個
0.05～1.00	5	5	14.3	62.1	0.59	5.1～100	10.9	90	15.7X10-8	10	1個
0.05～1.00	5	6	14.3	46.2	0.85	-	-	45	44.6X10-8	10	1個
0.05～1.00	5	6	14.3	62.1	0.59	5.1～100	10.9	90	15.7X10-8	10	1個
0.05～1.00	6	6	14.3	46.2	0.85	-	-	45	44.6X10-8	10	1個
0.05～1.00	6	6	14.3	62.1	0.59	5.1～100	10.9	90	15.7X10-8	10	1個
1.01～3.00	6	6	17.5	67.6	1.60	-	-	45	136.0X10-8	10	1個
1.01～3.00	6	6	17.5	89.8	1.30	5.1～100	15.5	90	22.3X10-8	10	1個
1.01～3.00	6	8	17.5	67.6	1.60	-	-	45	136.0X10-8	10	1個
1.01～3.00	6	8	17.5	89.8	1.30	5.1～100	15.5	90	22.3X10-8	10	1個
1.01～3.00	6	10	17.5	67.6	1.60	-	-	45	136.0X10-8	10	1個
1.01～3.00	6	10	17.5	89.8	1.30	5.1～100	15.5	90	22.3X10-8	10	1個
1.01～3.00	8	8	17.5	67.6	1.60	-	-	45	136.0X10-8	10	1個
1.01～3.00	8	8	17.5	89.8	1.30	5.1～100	15.5	90	22.3X10-8	10	1個
1.01～3.00	8	10	17.5	67.6	1.60	-	-	45	136.0X10-8	10	1個
1.01～3.00	8	10	17.5	89.8	1.30	5.1～100	15.5	90	22.3X10-8	10	1個
1.01～3.00	10	10	17.5	67.6	1.60	-	-	45	136.0X10-8	10	1個
1.01～3.00	10	10	17.5	89.8	1.30	5.1～100	15.5	90	22.3X10-8	10	1個
