マイティ

プラスチック・ユニバーサル・ジョイント MCシリーズ

カタログ |

一部SALE 2026/01/31まで
一部当日出荷可能

通常単価(税別): 4,401円～9,659円特別価格

税込単価: 4,841円～10,625円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：5 日目

【特長】・ゼロ・バックラッシュ・シングルで45度、ダブルで90度の角度吸収・電...

種類
標準タイプ
最高回転数範囲 (r/min)
4001～10000
特徴
高精度 / 高耐久性 / バックラッシ0
本体材質
特殊配合アセタール樹脂
用途
標準 / サーボモータ / ステッピングモータ / エンコーダ
最高回転数 (r/min)
10000
軸固定方法(END1側)
スプリング・ピン
軸固定方法(END2側)
スプリング・ピン

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が58型番あります。

商品情報
型番リスト
詳細情報

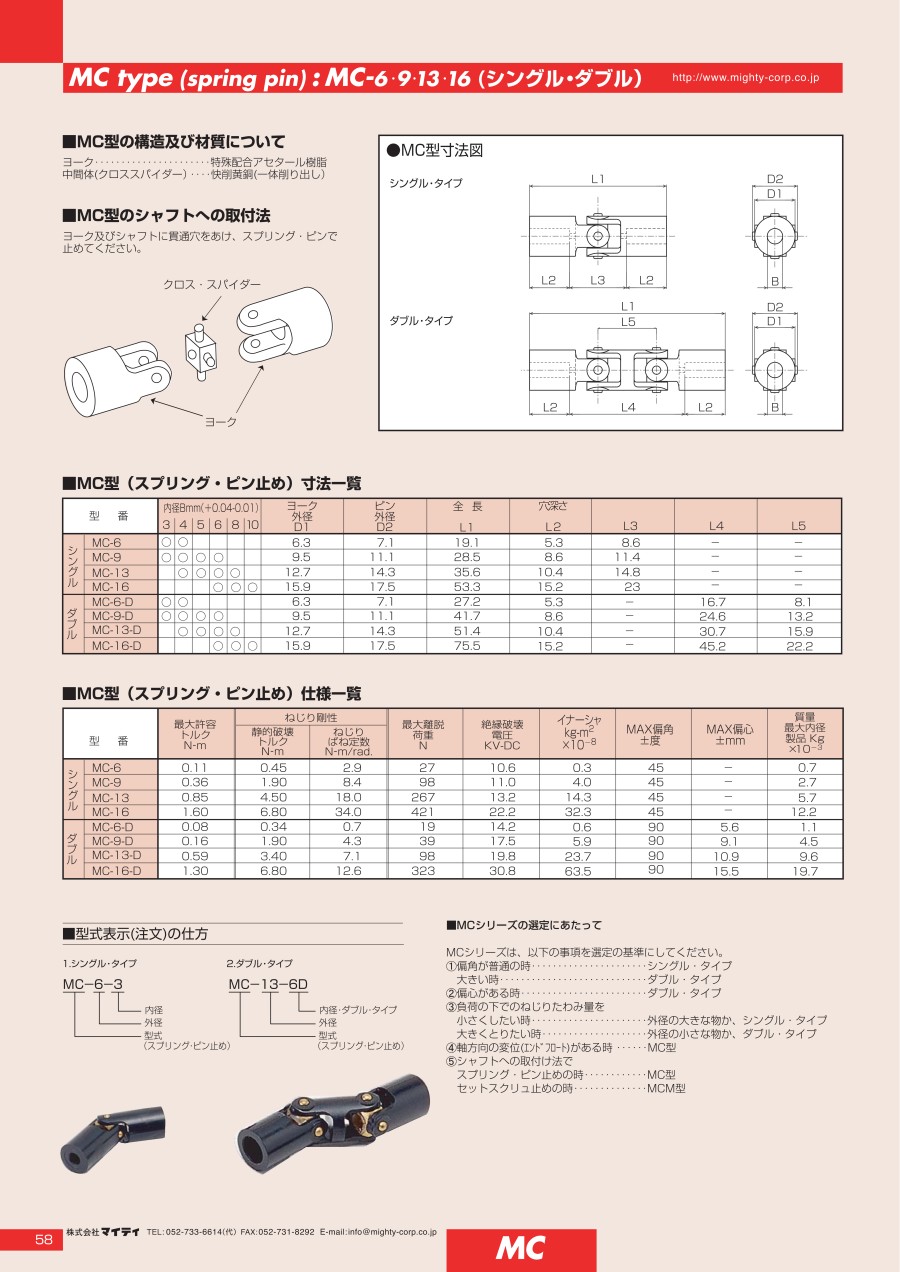

カタログ

商品情報

外形図

シングル・タイプ

ダブル・タイプ

製品仕様

MC型の構造及び材質

ヨーク：特殊配合アセタール樹脂
中間体（クロススパイダー）：快削黄銅（一体削り出し）

型番		最大許容トルク N・m	ねじり剛性		最大離脱荷重 N	絶縁破壊電圧 kV-DC	イナーシャ kg・m²×10^-8	MAX偏角 ±度	MAX偏心 ±mm	質量最大内径製品 kg×10^-3
型番		最大許容トルク N・m	静的破壊トルク N・m	ねじりばね定数 N・m/rad.	最大離脱荷重 N	絶縁破壊電圧 kV-DC	イナーシャ kg・m²×10^-8	MAX偏角 ±度	MAX偏心 ±mm	質量最大内径製品 kg×10^-3
シングル	MC-6	0.11	0.45	2.9	27	10.6	0.3	45	-	0.7
	MC-9	0.36	1.90	8.4	98	11.0	4.0	45	-	2.7
	MC-13	0.85	4.50	18.0	267	13.2	14.3	45	-	5.7
	MC-16	1.60	6.80	34.0	421	22.2	32.3	45	-	12.2
ダブル	MC-6-D	0.08	0.34	0.7	19	14.2	0.6	90	5.6	1.1
	MC-9-D	0.16	1.90	4.3	39	17.5	5.9	90	9.1	4.5
	MC-13-D	0.59	3.40	7.1	98	19.8	23.7	90	10.9	9.6
	MC-16-D	1.30	6.80	12.6	323	30.8	63.5	90	15.5	19.7

規格表

使用例

MC型のシャフトへの取付法

ヨーク及びシャフトに貫通穴をあけ、スプリング・ピンで止めてください。

選定サポート情報

型番表示の仕方

シングル・タイプ

ダブル・タイプ

選定サポート情報

MCシリーズは、以下の事項を選定の基準にしてください。

（1）偏角が普通の時…シングル・タイプ
大きい時…ダブル・タイプ
（2）偏心がある時…ダブル・タイプ
（3）負荷の下でねじりたわみ量を
小さくしたい時…外径の大きな物か、シングル・タイプ
大きくとりたい時…外径の小さな物か、ダブル・タイプ
（4）軸方向の変位（エンドフロート）がある時…MC型
（5）シャフトへの取付け法で
スプリング・ピン止めの時…MC型
セットスクリュ止めの時…MCM型

型番リスト

表示件数

型番

許容トルク範囲

(N・m)

軸穴内径B(1)

(φ)

軸穴内径B(2)

(φ)

外径

(φ)

全長

(mm)

許容トルク

(N・m)

許容偏心範囲

(mm)

許容偏心

(mm)

許容偏角

(deg)

慣性モーメント

(kg・m2)

RoHS?

最小発注数量

0.05～1.00	3	3	7.1	19.1	0.11	-	-	45	0.3X10-8	10	1個
0.05～1.00	3	3	7.1	27.2	0.08	5.1～100	5.6	90	0.6X10-8	10	1個
0.05～1.00	3	4	7.1	19.1	0.11	-	-	45	0.3X10-8	10	1個
0.05～1.00	3	4	7.1	27.2	0.08	5.1～100	5.6	90	0.6X10-8	10	1個
0.05～1.00	4	4	7.1	19.1	0.11	-	-	45	0.3X10-8	10	1個
0.05～1.00	4	4	7.1	27.2	0.08	5.1～100	5.6	90	0.6X10-8	10	1個
0.05～1.00	3	3	11.1	28.5	0.36	-	-	45	4.0X10-8	10	1個
0.05～1.00	3	3	11.1	41.7	0.16	5.1～100	9.1	90	5.9X10-8	10	1個
0.05～1.00	3	4	11.1	28.5	0.36	-	-	45	4.0X10-8	10	1個
0.05～1.00	3	4	11.1	41.7	0.16	5.1～100	9.1	90	5.9X10-8	10	1個
0.05～1.00	3	5	11.1	28.5	0.36	-	-	45	4.0X10-8	10	1個
0.05～1.00	3	5	11.1	41.7	0.16	5.1～100	9.1	90	5.9X10-8	10	1個
0.05～1.00	3	6	11.1	28.5	0.36	-	-	45	4.0X10-8	10	1個
0.05～1.00	3	6	11.1	41.7	0.16	5.1～100	9.1	90	5.9X10-8	10	1個
0.05～1.00	4	4	11.1	28.5	0.36	-	-	45	4.0X10-8	10	1個
0.05～1.00	4	4	11.1	41.7	0.16	5.1～100	9.1	90	5.9X10-8	10	1個
0.05～1.00	4	5	11.1	28.5	0.36	-	-	45	4.0X10-8	10	1個
0.05～1.00	4	5	11.1	41.7	0.16	5.1～100	9.1	90	5.9X10-8	10	1個
0.05～1.00	4	6	11.1	28.5	0.36	-	-	45	4.0X10-8	10	1個
0.05～1.00	4	6	11.1	41.7	0.16	5.1～100	9.1	90	5.9X10-8	10	1個
0.05～1.00	5	5	11.1	28.5	0.36	-	-	45	4.0X10-8	10	1個
0.05～1.00	5	5	11.1	41.7	0.16	5.1～100	9.1	90	5.9X10-8	10	1個
0.05～1.00	5	6	11.1	28.5	0.36	-	-	45	4.0X10-8	10	1個
0.05～1.00	5	6	11.1	41.7	0.16	5.1～100	9.1	90	5.9X10-8	10	1個
0.05～1.00	6	6	11.1	28.5	0.36	-	-	45	4.0X10-8	10	1個
0.05～1.00	6	6	11.1	41.7	0.16	5.1～100	9.1	90	5.9X10-8	10	1個
0.05～1.00	4	4	14.3	35.6	0.85	-	-	45	14.3X10-8	10	1個
0.05～1.00	4	4	14.3	51.4	0.59	5.1～100	10.9	90	23.7X10-8	10	1個
0.05～1.00	4	5	14.3	35.6	0.85	-	-	45	14.3X10-8	10	1個
0.05～1.00	4	5	14.3	51.4	0.59	5.1～100	10.9	90	23.7X10-8	10	1個
0.05～1.00	4	6	14.3	35.6	0.85	-	-	45	14.3X10-8	10	1個
0.05～1.00	4	6	14.3	51.4	0.59	5.1～100	10.9	90	23.7X10-8	10	1個
0.05～1.00	4	8	14.3	35.6	0.85	-	-	45	14.3X10-8	10	1個
0.05～1.00	4	8	14.3	51.4	0.59	5.1～100	10.9	90	23.7X10-8	10	1個
0.05～1.00	5	5	14.3	35.6	0.85	-	-	45	14.3X10-8	10	1個
0.05～1.00	5	5	14.3	51.4	0.59	5.1～100	10.9	90	23.7X10-8	10	1個
0.05～1.00	5	6	14.3	35.6	0.85	-	-	45	14.3X10-8	10	1個
0.05～1.00	5	6	14.3	51.4	0.59	5.1～100	10.9	90	23.7X10-8	10	1個
0.05～1.00	5	8	14.3	35.6	0.85	-	-	45	14.3X10-8	10	1個
0.05～1.00	5	8	14.3	51.4	0.59	5.1～100	10.9	90	23.7X10-8	10	1個
0.05～1.00	6	6	14.3	35.6	0.85	-	-	45	14.3X10-8	10	1個
0.05～1.00	6	6	14.3	51.4	0.59	5.1～100	10.9	90	23.7X10-8	10	1個
0.05～1.00	6	8	14.3	35.6	0.85	-	-	45	14.3X10-8	10	1個
0.05～1.00	6	8	14.3	51.4	0.59	5.1～100	10.9	90	23.7X10-8	10	1個
0.05～1.00	8	8	14.3	35.6	0.85	-	-	45	14.3X10-8	10	1個
0.05～1.00	8	8	14.3	51.4	0.59	5.1～100	10.9	90	23.7X10-8	10	1個
1.01～3.00	6	6	17.5	53.3	1.60	-	-	45	32.3X10-8	10	1個
1.01～3.00	6	6	17.5	75.5	1.30	5.1～100	15.5	90	63.5X10-8	10	1個
1.01～3.00	6	8	17.5	53.3	1.60	-	-	45	32.3X10-8	10	1個
1.01～3.00	6	8	17.5	75.5	1.30	5.1～100	15.5	90	63.5X10-8	10	1個
1.01～3.00	6	10	17.5	53.3	1.60	-	-	45	32.3X10-8	10	1個
1.01～3.00	6	10	17.5	75.5	1.30	5.1～100	15.5	90	63.5X10-8	10	1個
1.01～3.00	8	8	17.5	53.3	1.60	-	-	45	32.3X10-8	10	1個
1.01～3.00	8	8	17.5	75.5	1.30	5.1～100	15.5	90	63.5X10-8	10	1個
1.01～3.00	8	10	17.5	53.3	1.60	-	-	45	32.3X10-8	10	1個
1.01～3.00	8	10	17.5	75.5	1.30	5.1～100	15.5	90	63.5X10-8	10	1個
1.01～3.00	10	10	17.5	53.3	1.60	-	-	45	32.3X10-8	10	1個
1.01～3.00	10	10	17.5	75.5	1.30	5.1～100	15.5	90	63.5X10-8	10	1個

通常単価(税別) (税込単価)	通常出荷日

9,659円 ( 10,625円 )	在庫品1日目当日出荷可能
6,322円 ( 6,954円 )	5日目
6,121円 ( 6,733円 )	5日目
6,723円 ( 7,395円 )	5日目
7,572円 ( 8,329円 )	在庫品1日目当日出荷可能
6,388円 ( 7,027円 )	5日目
4,401円 ( 4,841円 )	5日目
5,702円 ( 6,272円 )	5日目
4,825円 ( 5,308円 )	5日目
6,044円 ( 6,648円 )	5日目
4,825円 ( 5,308円 )	5日目
6,044円 ( 6,648円 )	5日目
4,825円 ( 5,308円 )	5日目
6,044円 ( 6,648円 )	5日目
6,562円 ( 7,218円 )	5日目
5,702円 ( 6,272円 )	5日目
4,825円 ( 5,308円 )	5日目
6,360円 ( 6,996円 )	5日目
4,825円 ( 5,308円 )	5日目
6,044円 ( 6,648円 )	5日目
4,401円 ( 4,841円 )	5日目
5,702円 ( 6,272円 )	5日目
4,825円 ( 5,308円 )	5日目
6,044円 ( 6,648円 )	5日目
6,562円5,905円 ( 6,496円 )	5日目
5,702円 ( 6,272円 )	5日目
7,535円6,781円 ( 7,459円 )	5日目
6,384円 ( 7,022円 )	5日目
5,182円 ( 5,700円 )	5日目
6,786円 ( 7,465円 )	5日目
5,182円 ( 5,700円 )	5日目
6,786円 ( 7,465円 )	5日目
5,182円 ( 5,700円 )	5日目
6,786円 ( 7,465円 )	5日目
5,000円 ( 5,500円 )	5日目
6,384円 ( 7,022円 )	5日目
5,182円 ( 5,700円 )	5日目
7,086円 ( 7,795円 )	5日目
5,182円 ( 5,700円 )	5日目
6,786円 ( 7,465円 )	5日目
7,396円6,656円 ( 7,322円 )	5日目
6,485円 ( 7,134円 )	5日目
5,182円 ( 5,700円 )	5日目
6,786円 ( 7,465円 )	5日目
7,396円 ( 8,136円 )	5日目
6,405円 ( 7,046円 )	5日目
7,740円 ( 8,514円 )	5日目
6,976円 ( 7,674円 )	5日目
5,343円 ( 5,877円 )	5日目
7,719円 ( 8,491円 )	5日目
5,343円 ( 5,877円 )	5日目
7,719円 ( 8,491円 )	5日目
5,105円 ( 5,616円 )	5日目
6,976円 ( 7,674円 )	5日目
5,343円 ( 5,877円 )	5日目
8,361円 ( 9,197円 )	5日目
6,242円 ( 6,866円 )	在庫品1日目当日出荷可能
7,373円 ( 8,110円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・ゼロ・バックラッシュ
・シングルで45度、ダブルで90度の角度吸収
・電気絶縁性、非磁性
・軽量で給油不要
・優れた耐久性、耐薬品性
【用途】
・コンピュータ及び周辺機器、計装機器、制御装置、コントロール・システム
・情報機器、通信機器、スイッチング・システム
・音響機器、視聴覚機器
・事務機器、複写機、医療機器、精密機器、印刷機械、繊維機械、自動販売機
・空調機器、環境装置、教育用、レジャー用モデルなど
