マイティ

ミニチュア・ベローズ・カップリング MBシリーズ

Name: ミニチュア・ベローズ・カップリング MBシリーズ
Brand: マイティ
SKU: 221005141905
Rating: 5 (1 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 12,724円～19,036円

税込単価: 13,996円～20,940円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マイティ

ミニチュア・ベローズ・カップリング MBCシリーズ

通常価格(税別)： 13,658円 (税込価格：15,024円)

通常出荷日：6 日目～

【特長】・ゼロ・バックラッシュ・高剛性、偏心・偏角・軸方向の変位に柔軟に対応・...

詳細情報を確認する

種類
ベローズタイプ
本体材質
A2011T3とA2011T8
許容ミスアラインメント
偏角 / 偏心
最高回転数（範囲） (r/min)
7,001～10,000
特性
高捻り剛性 / 高精度 / バックラッシ0 / 低慣性モーメント / 小型
ベローズ部材質
ステンレス・スチール
最高回転数 (r/min)
10000
軸固定方法(END1側)
クランプ
軸固定方法(END2側)
クランプ

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が665型番あります。

商品情報
型番リスト
詳細情報

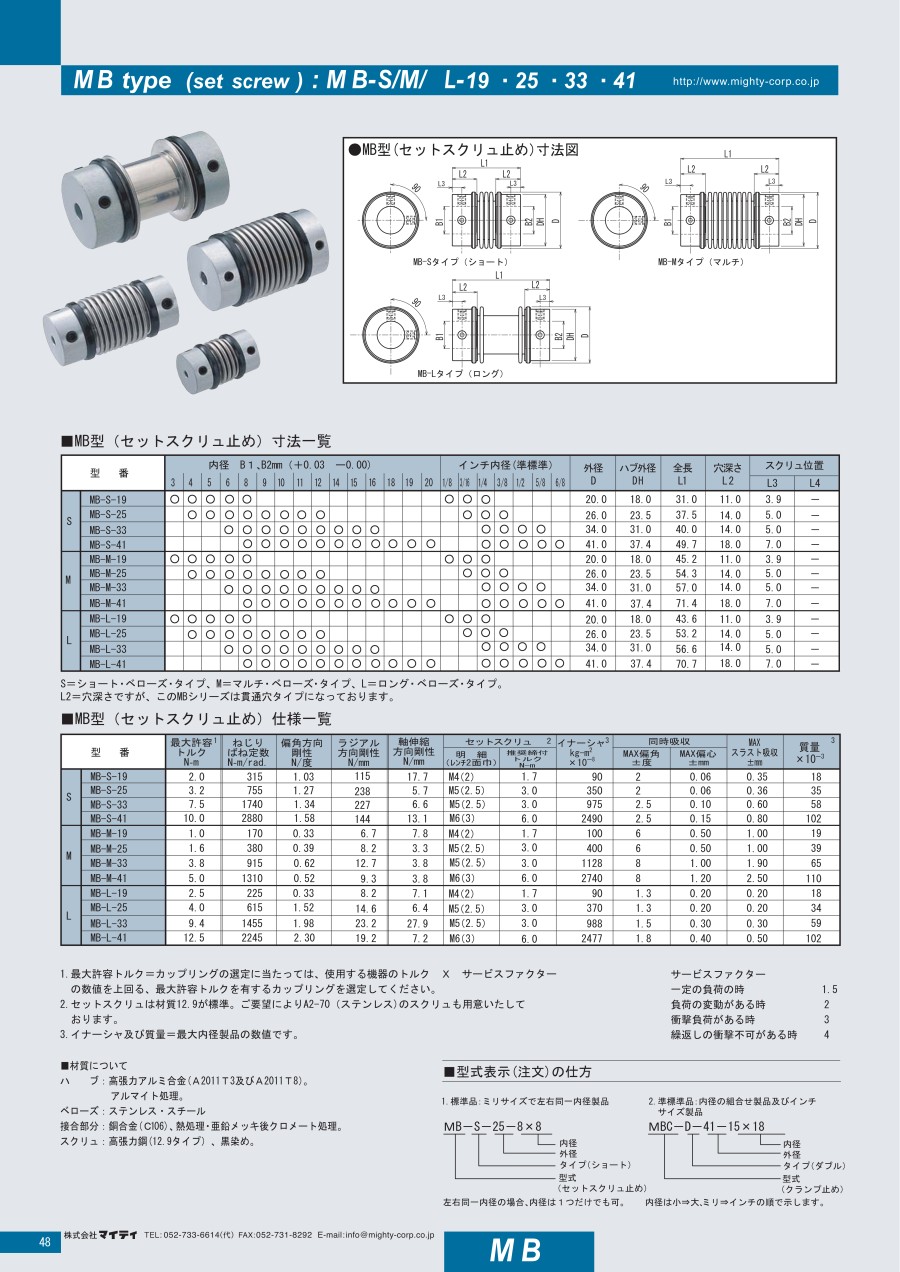

カタログ

商品情報

外形図

製品仕様

材質

ハブ：高張力アルミ合金（A2011T3及びA2011T8）。
アルマイト処理。
ベローズ：ステンレス・スチール
接合部分：銅合金（C106）、熱処理・亜鉛メッキ後クロメート処理。
スクリュ：高張力鋼（12.9タイプ）、黒染め。

規格表

寸法一覧

型番		内径 B1、B2mm（+0.03 -0.00）															外径 D	ハブ外径 DH	全長 L1	穴深さ L2	スクリュ位置
型番		3	4	5	6	8	9	10	11	12	14	15	16	18	19	20	外径 D	ハブ外径 DH	全長 L1	穴深さ L2	L3	L4
S	MB-S-19	○	○	○	○	○	-	-	-	-	-	-	-	-	-	-	20.0	18.0	31.0	11.0	3.9	-
	MB-S-25	-	○	○	○	○	○	○	○	○	-	-	-	-	-	-	26.0	23.5	37.5	14.0	5.0	-
	MB-S-33	-	-	-	○	○	○	○	○	○	○	○	○	-	-	-	34.0	31.0	40.0	14.0	5.0	-
	MB-S-41	-	-	-	-	○	○	○	○	○	○	○	○	○	○	○	41.0	37.4	49.7	18.0	7.0	-
M	MB-M-19	○	○	○	○	○	-	-	-	-	-	-	-	-	-	-	20.0	18.0	45.2	11.0	3.9	-
	MB-M-25	-	○	○	○	○	○	○	○	○	-	-	-	-	-	-	26.0	23.5	54.3	14.0	5.0	-
	MB-M-33	-	-	-	○	○	○	○	○	○	○	○	○	-	-	-	34.0	31.0	57.0	14.0	5.0	-
	MB-M-41	-	-	-	-	○	○	○	○	○	○	○	○	○	○	○	41.0	37.4	71.4	18.0	7.0	-
L	MB-L-19	○	○	○	○	○	-	-	-	-	-	-	-	-	-	-	20.0	18.0	43.6	11.0	3.9	-
	MB-L-25	-	○	○	○	○	○	○	○	○	-	-	-	-	-	-	26.0	23.5	53.2	14.0	5.0	-
	MB-L-33	-	-	-	○	○	○	○	○	○	○	○	○	-	-	-	34.0	31.0	56.6	14.0	5.0	-
	MB-L-41	-	-	-	-	○	○	○	○	○	○	○	○	○	○	○	41.0	37.4	70.7	18.0	7.0	-

S＝ショート・ベローズ・タイプ、M＝マルチ・ベローズ・タイプ、L＝ロング・ベローズ・タイプ。
L2＝穴深さですが、このMBシリーズは貫通穴タイプになっております。

製品仕様

型番		最大許容 ¹ トルク N-m	ねじりばね定数 N-m/rad.	偏角方向剛性 N/度	ラジアル方向剛性 N/mm	軸伸縮方向剛性 N/mm
型番		最大許容 ¹ トルク N-m	ねじりばね定数 N-m/rad.	偏角方向剛性 N/度	ラジアル方向剛性 N/mm	軸伸縮方向剛性 N/mm
S	MB-S-19	2.0	315	1.03	115	17.7
	MB-S-25	3.2	755	1.27	238	5.7
	MB-S-33	7.5	1,740	1.34	227	6.6
	MB-S-41	10.0	2,880	1.58	144	13.1
M	MB-M-19	1.0	170	0.33	6.7	7.8
	MB-M-25	1.6	380	0.39	8.2	3.3
	MB-M-33	3.8	915	0.62	12.7	3.8
	MB-M-41	5.0	1,310	0.52	9.3	3.8
L	MB-L-19	2.5	225	0.33	8.2	7.1
	MB-L-25	4.0	615	1.52	14.6	6.4
	MB-L-33	9.4	1,455	1.98	23.2	27.9
	MB-L-41	12.5	2,245	2.30	19.2	7.2

型番		セットスクリュ ²		イナーシャ ³kg-m²×10^-8	同時吸収		MAX スラスト吸収 ±mm	質量 ³ ×10^-3
型番		明細（レンチ2面巾）	推奨締付トルク N-m	イナーシャ ³kg-m²×10^-8	MAX偏角 ±度	MAX偏心 ±mm	MAX スラスト吸収 ±mm	質量 ³ ×10^-3
S	MB-S-19	M4（2）	1.7	90	2	0.06	0.35	18
	MB-S-25	M5（2.5）	3.0	350	2	0.06	0.36	35
	MB-S-33	M5（2.5）	3.0	975	2.5	0.10	0.60	58
	MB-S-41	M6（3）	6.0	2,490	2.5	0.15	0.80	102
M	MB-M-19	M4（2）	1.7	100	6	0.50	1.00	19
	MB-M-25	M5（2.5）	3.0	400	6	0.50	1.00	39
	MB-M-33	M5（2.5）	3.0	1,128	8	1.00	1.90	65
	MB-M-41	M6（3）	6.0	2,740	8	1.20	2.50	110
L	MB-L-19	M4（2）	1.7	90	1.3	0.20	0.20	18
	MB-L-25	M5（2.5）	3.0	370	1.3	0.20	0.20	34
	MB-L-33	M5（2.5）	3.0	988	1.5	0.30	0.30	59
	MB-L-41	M6（3）	6.0	2,477	1.8	0.40	0.50	102

1.最大許容トルク＝カップリングの選定に当たっては、使用する機器のトルク × サービスファクターの数値を上回る、最大許容トルクを有するカップリングを選定してください。
2.セットスクリュは材質12.9が標準。ご要望によりA2-70（ステンレス）のスクリュも用意いたしております。
3.イナーシャ及び質量＝最大内径製品の数値です。

サービスファクター
一定の負荷の時 1.5
負荷の変動がある時 2
衝撃負荷がある時 3
繰返しの衝撃負荷がある時 4

使用例

用途

高速回転の必要な個所
高分解能、位置の再現性の必要な個所
高速サーボモータ、パルスモータ、スキャナー、位置決め装置、メータ計測バルブなど

商品特長詳細

ゼロ・バックラッシュ
高剛性、偏心・偏角・軸方向の変位に柔軟に対応
高速回転（通常10,000RPM）に対応
可動部品無し
低い慣性モーメント
内径φ3～φ20
トルク1.0Nm～12.5Nm

選定サポート情報

注文例

注意・禁止事項

ご使用にあたって

ベローズ・カップリングはタイプに関わらず、片持ちで使用することは出来ません。2軸とも、2個のラジアル・ベアリングで支持されている時にのみ使用できます。
S、M、L各タイプの特長は以下に示す通りです。
S（ショート・ベローズ）＝精密に心だしされた2軸間で使用。ねじり剛性は最も高い。
M（マルチ・ベローズ）＝許容する偏角、偏心、軸方向移動量が最も大きい。
L（ロング・ベローズ）＝トルク容量は最も大きい。
仕様一覧に示された偏角、偏心、軸方向移動量は、それぞれ独立した許容量です。この三つの割合を合計したものが100%以下になるように、心だしを行ってください。

型番リスト

表示件数

...

型番

軸穴径（加工済） D1

(φ)

軸穴径（加工済） D2

(φ)

許容トルク（範囲）

(N・m)

外径A

(φ)

全長W

(mm)

許容トルク

(N・m)

慣性モーメント

(kg・m2)

許容偏心

(mm)

許容偏角

(deg)

許容偏心範囲

(mm)

RoHS?

最小発注数量

3	3	1.01～3.00	20	43.6	2.5	90X10-8	0.2	1.3	0.02～0.2	10	1個
3	4	1.01～3.00	20	43.6	2.5	90X10-8	0.2	1.3	0.02～0.2	10	1個
3	5	1.01～3.00	20	43.6	2.5	90X10-8	0.2	1.3	0.02～0.2	10	1個
3	6	1.01～3.00	20	43.6	2.5	90X10-8	0.2	1.3	0.02～0.2	10	1個
3	7	1.01～3.00	20	43.6	2.5	90X10-8	0.2	1.3	0.02～0.2	10	1個
3	8	1.01～3.00	20	43.6	2.5	90X10-8	0.2	1.3	0.02～0.2	10	1個
4	4	1.01～3.00	20	43.6	2.5	90X10-8	0.2	1.3	0.02～0.2	10	1個
4	5	1.01～3.00	20	43.6	2.5	90X10-8	0.2	1.3	0.02～0.2	10	1個
4	6	1.01～3.00	20	43.6	2.5	90X10-8	0.2	1.3	0.02～0.2	10	1個
4	7	1.01～3.00	20	43.6	2.5	90X10-8	0.2	1.3	0.02～0.2	10	1個
4	8	1.01～3.00	20	43.6	2.5	90X10-8	0.2	1.3	0.02～0.2	10	1個
5	5	1.01～3.00	20	43.6	2.5	90X10-8	0.2	1.3	0.02～0.2	10	1個
5	6	1.01～3.00	20	43.6	2.5	90X10-8	0.2	1.3	0.02～0.2	10	1個
5	7	1.01～3.00	20	43.6	2.5	90X10-8	0.2	1.3	0.02～0.2	10	1個
5	8	1.01～3.00	20	43.6	2.5	90X10-8	0.2	1.3	0.02～0.2	10	1個
6	6	1.01～3.00	20	43.6	2.5	90X10-8	0.2	1.3	0.02～0.2	10	1個
6	7	1.01～3.00	20	43.6	2.5	90X10-8	0.2	1.3	0.02～0.2	10	1個
6	8	1.01～3.00	20	43.6	2.5	90X10-8	0.2	1.3	0.02～0.2	10	1個
7	7	1.01～3.00	20	43.6	2.5	90X10-8	0.2	1.3	0.02～0.2	10	1個
7	8	1.01～3.00	20	43.6	2.5	90X10-8	0.2	1.3	0.02～0.2	10	1個
8	8	1.01～3.00	20	43.6	2.5	90X10-8	0.2	1.3	0.02～0.2	10	1個
4	4	3.01～5.00	26	53.2	4	370X10-8	0.2	1.3	0.02～0.2	10	1個
4	5	3.01～5.00	26	53.2	4	370X10-8	0.2	1.3	0.02～0.2	10	1個
4	6	3.01～5.00	26	53.2	4	370X10-8	0.2	1.3	0.02～0.2	10	1個
4	7	3.01～5.00	26	53.2	4	370X10-8	0.2	1.3	0.02～0.2	10	1個
4	8	3.01～5.00	26	53.2	4	370X10-8	0.2	1.3	0.02～0.2	10	1個
4	9	3.01～5.00	26	53.2	4	370X10-8	0.2	1.3	0.02～0.2	10	1個
4	10	3.01～5.00	26	53.2	4	370X10-8	0.2	1.3	0.02～0.2	10	1個
4	11	3.01～5.00	26	53.2	4	370X10-8	0.2	1.3	0.02～0.2	10	1個
4	12	3.01～5.00	26	53.2	4	370X10-8	0.2	1.3	0.02～0.2	10	1個
5	5	3.01～5.00	26	53.2	4	370X10-8	0.2	1.3	0.02～0.2	10	1個
5	6	3.01～5.00	26	53.2	4	370X10-8	0.2	1.3	0.02～0.2	10	1個
5	7	3.01～5.00	26	53.2	4	370X10-8	0.2	1.3	0.02～0.2	10	1個
5	8	3.01～5.00	26	53.2	4	370X10-8	0.2	1.3	0.02～0.2	10	1個
5	9	3.01～5.00	26	53.2	4	370X10-8	0.2	1.3	0.02～0.2	10	1個
5	10	3.01～5.00	26	53.2	4	370X10-8	0.2	1.3	0.02～0.2	10	1個
5	11	3.01～5.00	26	53.2	4	370X10-8	0.2	1.3	0.02～0.2	10	1個
5	12	3.01～5.00	26	53.2	4	370X10-8	0.2	1.3	0.02～0.2	10	1個
6	6	3.01～5.00	26	53.2	4	370X10-8	0.2	1.3	0.02～0.2	10	1個
6	7	3.01～5.00	26	53.2	4	370X10-8	0.2	1.3	0.02～0.2	10	1個
6	8	3.01～5.00	26	53.2	4	370X10-8	0.2	1.3	0.02～0.2	10	1個
6	9	3.01～5.00	26	53.2	4	370X10-8	0.2	1.3	0.02～0.2	10	1個
6	10	3.01～5.00	26	53.2	4	370X10-8	0.2	1.3	0.02～0.2	10	1個
6	11	3.01～5.00	26	53.2	4	370X10-8	0.2	1.3	0.02～0.2	10	1個
6	12	3.01～5.00	26	53.2	4	370X10-8	0.2	1.3	0.02～0.2	10	1個
7	7	3.01～5.00	26	53.2	4	370X10-8	0.2	1.3	0.02～0.2	10	1個
7	8	3.01～5.00	26	53.2	4	370X10-8	0.2	1.3	0.02～0.2	10	1個
7	9	3.01～5.00	26	53.2	4	370X10-8	0.2	1.3	0.02～0.2	10	1個
7	10	3.01～5.00	26	53.2	4	370X10-8	0.2	1.3	0.02～0.2	10	1個
7	11	3.01～5.00	26	53.2	4	370X10-8	0.2	1.3	0.02～0.2	10	1個
7	12	3.01～5.00	26	53.2	4	370X10-8	0.2	1.3	0.02～0.2	10	1個
8	8	3.01～5.00	26	53.2	4	370X10-8	0.2	1.3	0.02～0.2	10	1個
8	9	3.01～5.00	26	53.2	4	370X10-8	0.2	1.3	0.02～0.2	10	1個
8	10	3.01～5.00	26	53.2	4	370X10-8	0.2	1.3	0.02～0.2	10	1個
8	11	3.01～5.00	26	53.2	4	370X10-8	0.2	1.3	0.02～0.2	10	1個
8	12	3.01～5.00	26	53.2	4	370X10-8	0.2	1.3	0.02～0.2	10	1個
9	9	3.01～5.00	26	53.2	4	370X10-8	0.2	1.3	0.02～0.2	10	1個
9	10	3.01～5.00	26	53.2	4	370X10-8	0.2	1.3	0.02～0.2	10	1個
9	11	3.01～5.00	26	53.2	4	370X10-8	0.2	1.3	0.02～0.2	10	1個
9	12	3.01～5.00	26	53.2	4	370X10-8	0.2	1.3	0.02～0.2	10	1個

通常単価(税別) (税込単価)	通常出荷日

13,277円 ( 14,605円 )	9日目
13,569円 ( 14,926円 )	9日目
13,569円 ( 14,926円 )	9日目
13,569円 ( 14,926円 )	9日目
13,569円 ( 14,926円 )	9日目
13,569円 ( 14,926円 )	9日目
13,277円 ( 14,605円 )	9日目
13,569円 ( 14,926円 )	9日目
13,569円 ( 14,926円 )	9日目
13,569円 ( 14,926円 )	9日目
13,569円 ( 14,926円 )	9日目
13,277円 ( 14,605円 )	9日目
13,569円 ( 14,926円 )	9日目
13,552円 ( 14,907円 )	9日目
13,569円 ( 14,926円 )	9日目
13,277円 ( 14,605円 )	9日目
13,569円 ( 14,926円 )	9日目
13,569円 ( 14,926円 )	9日目
12,724円 ( 13,996円 )	9日目
13,569円 ( 14,926円 )	9日目
13,277円 ( 14,605円 )	9日目
14,829円 ( 16,312円 )	9日目
15,125円 ( 16,638円 )	9日目
15,125円 ( 16,638円 )	9日目
15,125円 ( 16,638円 )	9日目
15,125円 ( 16,638円 )	9日目
15,125円 ( 16,638円 )	9日目
15,125円 ( 16,638円 )	9日目
15,125円 ( 16,638円 )	9日目
15,125円 ( 16,638円 )	9日目
14,829円 ( 16,312円 )	9日目
15,125円 ( 16,638円 )	9日目
15,105円 ( 16,616円 )	9日目
15,125円 ( 16,638円 )	9日目
15,125円 ( 16,638円 )	9日目
15,125円 ( 16,638円 )	9日目
15,125円 ( 16,638円 )	9日目
15,125円 ( 16,638円 )	9日目
15,506円 ( 17,057円 )	9日目
15,125円 ( 16,638円 )	9日目
15,125円 ( 16,638円 )	9日目
15,125円 ( 16,638円 )	9日目
15,125円 ( 16,638円 )	9日目
15,125円 ( 16,638円 )	9日目
15,125円 ( 16,638円 )	9日目
14,848円 ( 16,333円 )	9日目
15,125円 ( 16,638円 )	9日目
15,125円 ( 16,638円 )	9日目
15,125円 ( 16,638円 )	9日目
15,125円 ( 16,638円 )	9日目
15,125円 ( 16,638円 )	9日目
14,829円 ( 16,312円 )	9日目
15,125円 ( 16,638円 )	9日目
15,125円 ( 16,638円 )	9日目
15,125円 ( 16,638円 )	9日目
15,125円 ( 16,638円 )	9日目
14,829円 ( 16,312円 )	9日目
15,125円 ( 16,638円 )	9日目
15,125円 ( 16,638円 )	9日目
15,125円 ( 16,638円 )	9日目

...

基本情報

基本情報

【特長】
・ゼロ・バックラッシュ
・高剛性、偏心・偏角・軸方向の変位に柔軟に対応
・高速回転（通常10,000RPM）に対応
・可動部品なし
・低い慣性モーメント
・内径Φ3～Φ20
・トルク1.0Nm～12.5Nm
【用途】
・高速回転の必要な個所
・高分解能、位置の再現性の必要な個所
・高速サーボモータ、バルスモータ、スキャナー、位置決め装置、メータ計測バルブなど

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
カップリング　デイスク形クランピングタイプ／サーボモータ対応
ディスクタイプのフレキシブルカップリング。ステンレスディスクが偏心・偏角・エンドプレイを許容。
鍋屋バイテック
XHS-C フレキシブルカップリングシングルディスクタイプ
NBKバイテック製類似品カップリング。ディスク型、サーボモータ対応、クランプ締結タイプ。ねじり剛性が大きく、高速・高精度位置決めに最適。
酒井製作所
精密軸継手-板ばね式 LAD-Cシリーズ
自在性に優れ、ダブルボルトクランプ仕様とノン・バックラッシ構造の相乗効果により高精度な回転伝達が可能です

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ミニチュア・ベローズ・カップリング MBシリーズのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

１軸ロボット

満足度：5.02019/01/23

オルダムタイプは樹脂部の消耗が速いのでベローズに変更。反応が遅いことが懸念しましたが結果オーライ。

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ミニチュア・ベローズ・カップリング MBシリーズ	ミニチュア・ベローズ・カップリング MBCシリーズ	ベローズカップリングコレットタイプステンレス製	ベローフレックス（樹脂ベローズカップリング）CHPモデル	ベローズカップリング NBタイプリン青銅製	カップリング　ベローズ形セットスクリュータイプ/クランピングタイプ
メーカー	マイティ	マイティ	日本ミニチュアカップリング	三木プーリ	日本ミニチュアカップリング	ミスミ
通常価格	12,724円-	13,658円 -	7,610円	2,868円 -	2,802円 -	-
通常出荷日	6日目〜	6日目〜	3日目	在庫品1日目〜	2日目〜	3日目〜
種類	ベローズタイプ	ベローズタイプ	ベローズカップリング	ベローズタイプ	ベローズカップリング	ベローズ形
本体材質	A2011T3とA2011T8	A2011T3とA2011T8	ステンレス	アルミニウム	その他合金	-
許容ミスアラインメント	偏角 / 偏心	偏角 / 偏心	偏角 / 偏心 / エンドプレイ	偏角 / 偏心 / エンドプレイ	偏角 / 偏心 / エンドプレイ	偏角 / 偏心 / エンドプレイ
最高回転数（範囲）(r/min)	7,001～10,000	7,001～10,000	7,001～10,000	-	～5,000	-
特性	高捻り剛性 / 高精度 / バックラッシ0 / 低慣性モーメント / 小型	高捻り剛性 / 高精度 / バックラッシ0 / 低慣性モーメント / 小型	高ネジレ剛性 / ゼロバックラッシュ / コンパクト	高精度 / バックラッシ0 / 低慣性モーメント / 振動吸収	高ネジレ剛性 / ゼロバックラッシュ / コンパクト	バックラッシゼロ / 低慣性モーメント
