メカニカル部品技術窓口
絞り込み条件
未確定：候補が8型番あります。
内径D(φ)
~mm- 222
- 252
- 282
- 311
- 342
- 370
- 412
- 452
タイプ
~mm出荷日
- すべて
- 6日以内
CTL蓋
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 6,190円～16,425円特別価格
- 税込単価
- 6,809円～18,068円特別価格
日東金属工業のレバーバンド式密閉容器CTL用の蓋。【特長】・CTL タイプの密...
詳細情報を確認する- 種類
- 蓋
- 撹拌機
- 無し
- 高さH（H1) (mm)
- 11
未確定：候補が8型番あります。
商品情報
外形図
製品仕様
材質…SUS304（SUS316L）
表面処理…内外面バフ研磨
規格表
| 型式 | 適用容器内径 | 重量 | 内径 | 外径 | 高さ | 板厚 |
|---|---|---|---|---|---|---|
| D※ | kg | D1 | D2 | H | t | |
| CF-24 | 240 | 0.4（0.5） | 222 | 257 | 11 | 0.8（1.0） |
| CF-27 | 270 | 0.4 | 252 | 285 | 11 | 0.8 |
| CF-30 | 300 | 0.6（0.7） | 282 | 316 | 11 | 1.0（1.0） |
| CF-33 | 330 | 0.8 | 311 | 346 | 11 | 1 |
| CF-36 | 360 | 0.9（0.9） | 342 | 377 | 11 | 1.0（1.0） |
| CF-39 | 387 | 1.1 | 370 | 406 | 11 | 1 |
| CF-43 | 430 | 1.3（1.4） | 412 | 452 | 11 | 1.0（1.0） |
| CF-47 | 470 | 1.6 | 452 | 492 | 11 | 1 |
（ ）寸法がSUS316L 材になります。長さの単位は（mm）
商品特長詳細
CTL蓋（参考画像）
縁巻きなし
CTL蓋使用例
パッキン取り付けイメージ

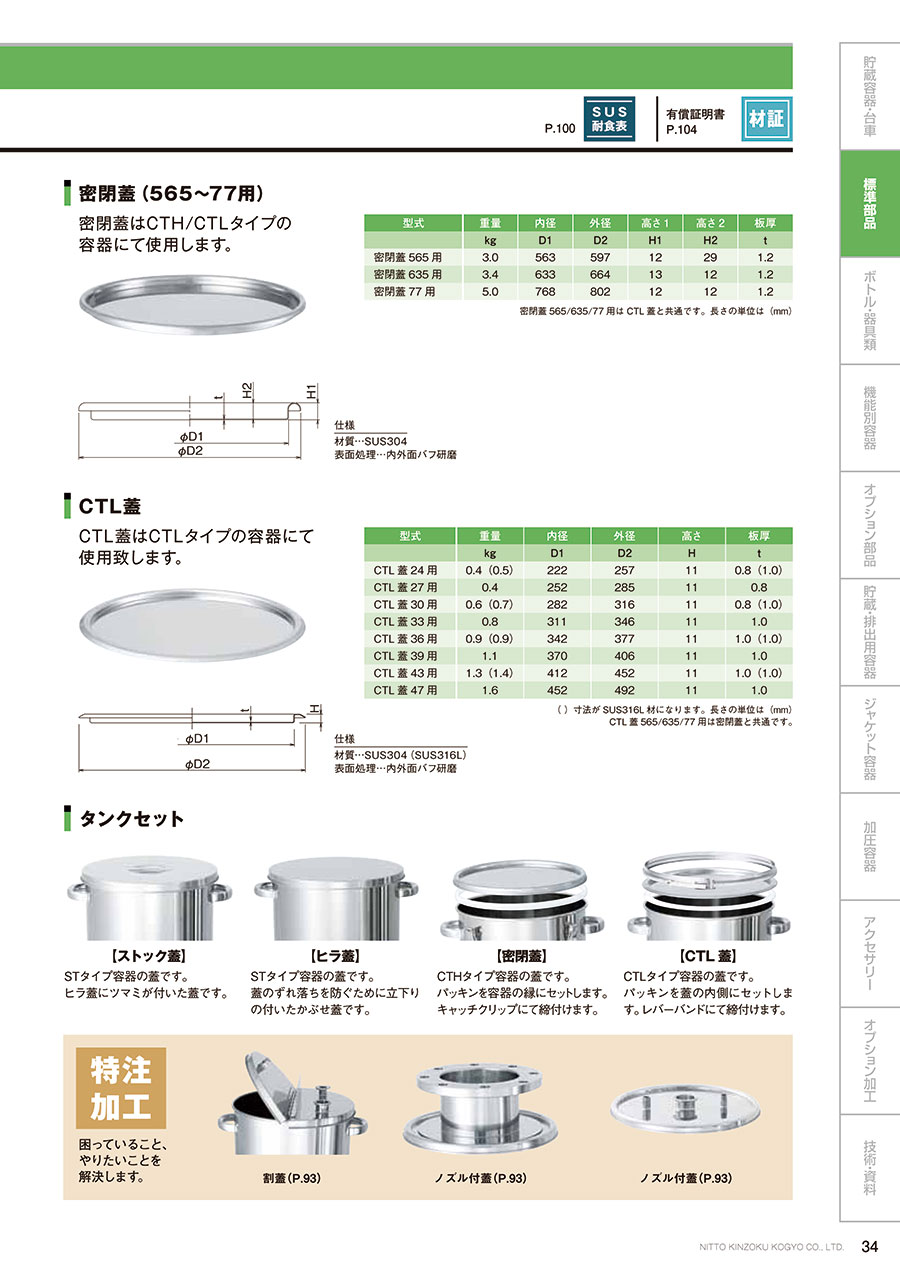

カタログ
商品担当おすすめ
CTL蓋のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q穴を開けたり、部品を付けたりできますか。
A
特注加工にて承っております。VONAサポートセンター（0120-343-256）までご相談ください。
