フジキン

パネルユニオンボディ UJR-Pシリーズ

カタログ |

通常単価(税別): 5,730円～7,586円

税込単価: 6,303円～8,345円

通常出荷日：4日目

【特長】・スリーブにはチューブサイズが表示されておりますのでひと目でサイズが確認出来ます・ナットのねじ...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

通常出荷日：7 日目

よく一緒に見られています

通常出荷日：4 日目

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

仕様	設計圧力	21.5MPa
仕様	使用温度範囲	-196～+450℃
材質	ボディ、スリーブ	SUS316L（ボディはSUS316です。）
	ガスケット	メッキなしステンレス鋼、メッキなしニッケル銀メッキ付ステンレス鋼、銀メッキ付ニッケル
	ナット	SUS316

規格表

型番	呼び径	A	パネル穴径	D	B	B1	L	L1
UJR-P-9.52	9.52	7/8-14UNF	22.3	10.4	26	26	63.5	36.5

注意・禁止事項

注：パネル穴径は基準寸法に対して（0～+0.5）に仕上て下さい。

型番リスト

表示件数

型番

UJR-P-6.35

UJR-P-9.52

径の呼び１

長さ　L

(mm)

最小発注数量

1/4B(8A)	55	1個
3/8B(10A)	63.5	1個

通常単価(税別) (税込単価)	通常出荷日

5,730円 ( 6,303円 )	4日目
7,586円 ( 8,345円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・スリーブにはチューブサイズが表示されておりますのでひと目でサイズが確認出来ます
・ナットのねじ部には銀メッキ処理を行っているのでねじの焼付はありません
・特殊な硬度アップ処理により、着脱、シール性の安定化が図れます

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

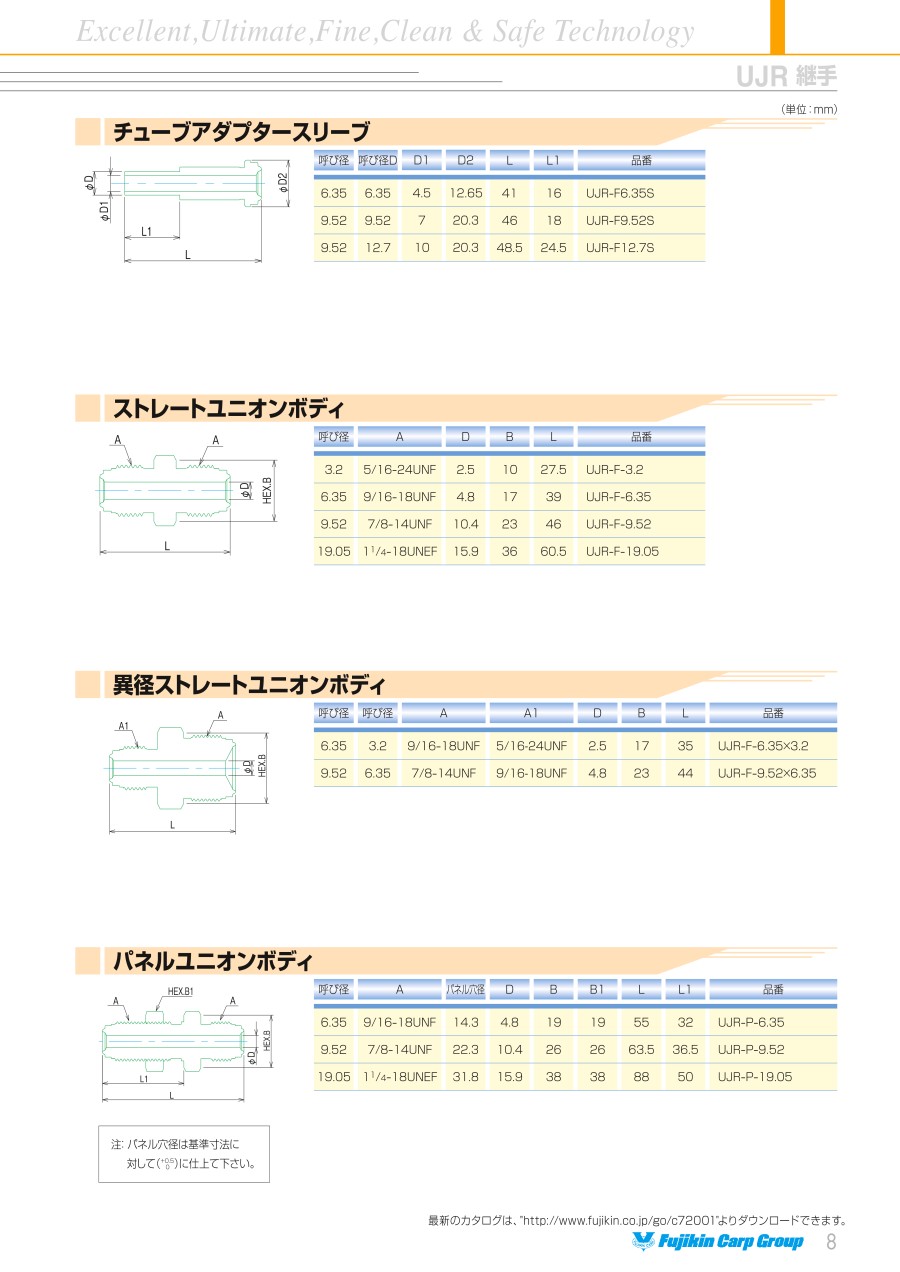

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
