カップリング UJR-Cシリーズ
- 通常単価(税別)
- 1,092円
- 税込単価
- 1,201円
【特長】・スリーブにはチューブサイズが表示されておりますのでひと目でサイズが確...
詳細情報を確認するUJR-C-6.35の仕様・寸法情報
種類
関連部品
材質
[ステンレス] SUS316Lシングルメルト材
径の呼び １
1/4B(8A)
関連部品 種類
ボディ
使用流体
水 / 蒸気 / 継手部品を腐食させないガス
最高使用圧力(MPa)
21.5
使用温度範囲(℃)
-196 ～ 450
長さ L(mm)
18.2
商品情報
外形図
製品仕様
特長
製品仕様
| 設計圧力 | 21.5MPa （呼び径12.7につきましては16.2MPaとなります） （呼び径19.05につきましては10MPaとなります） |
|---|---|
| 使用温度範囲 | -196℃～+450℃ |
材質
| ボディ、スリープ | SUS316L（ボディはSUS316です。） （Wメルトの極低Mn材等も取り揃えております。） |
|---|---|
| ガスケット | メッキなしステンレス鋼、メッキなしニッケル 銀メッキ付ステンレス鋼、銀メッキ付ニッケル トータル4種類取り揃えております。 |
| ナット | SUS316 |

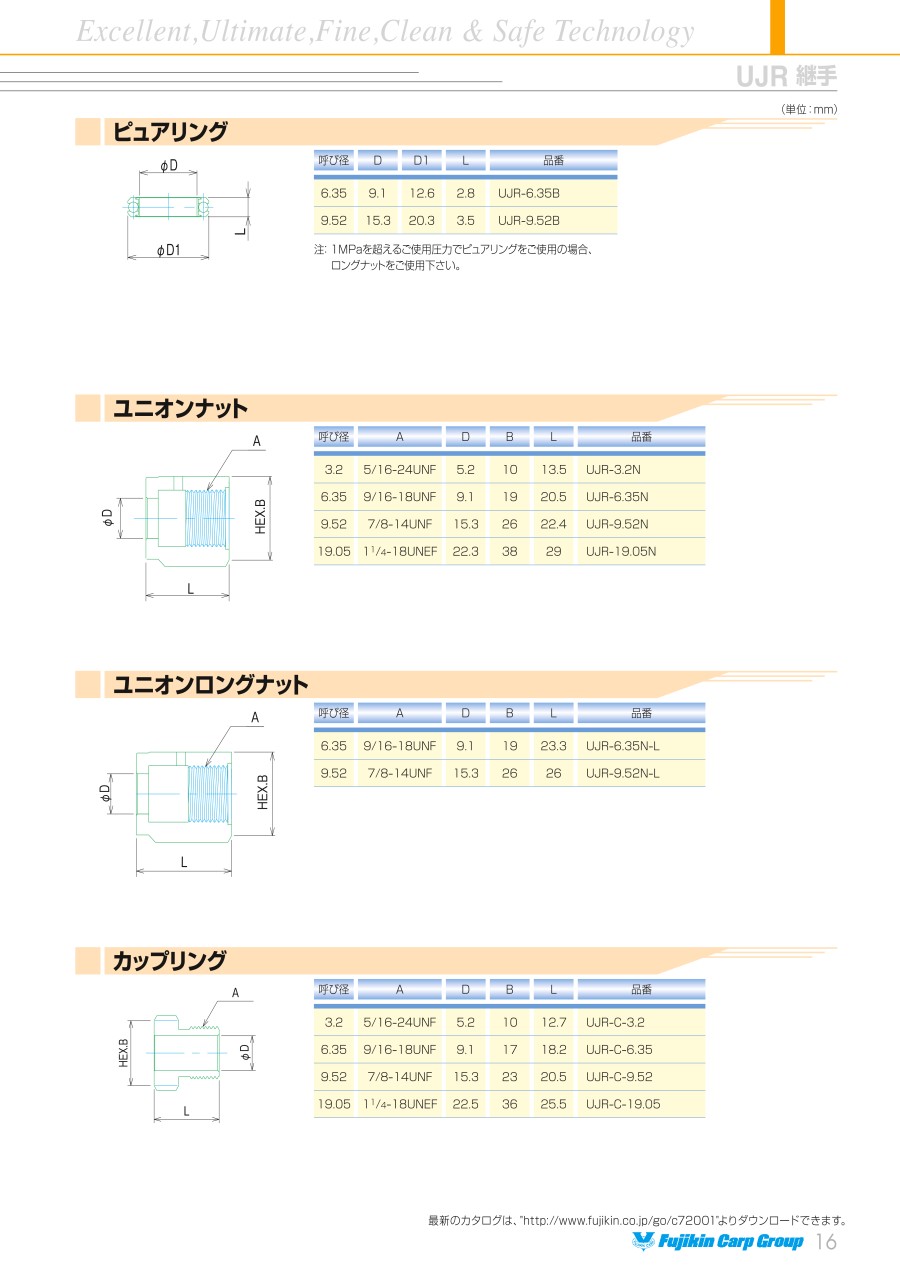

規格表
単位:mm
商品特長詳細
温度・圧力線図
詳細情報
基本情報
【特長】
・スリーブにはチューブサイズが表示されておりますのでひと目でサイズが確認出来ます
・ナットのねじ部には銀メッキ処理を行っているのでねじの焼付はありません
・特殊な硬度アップ処理により、着脱、シール性の安定化が図れます
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
カップリング UJR-Cシリーズの型番UJR-C-6.35のページです。
型番UJR-C-6.35に関する仕様情報を記載しております。
