オムロン

リニア傾斜センサ D5R

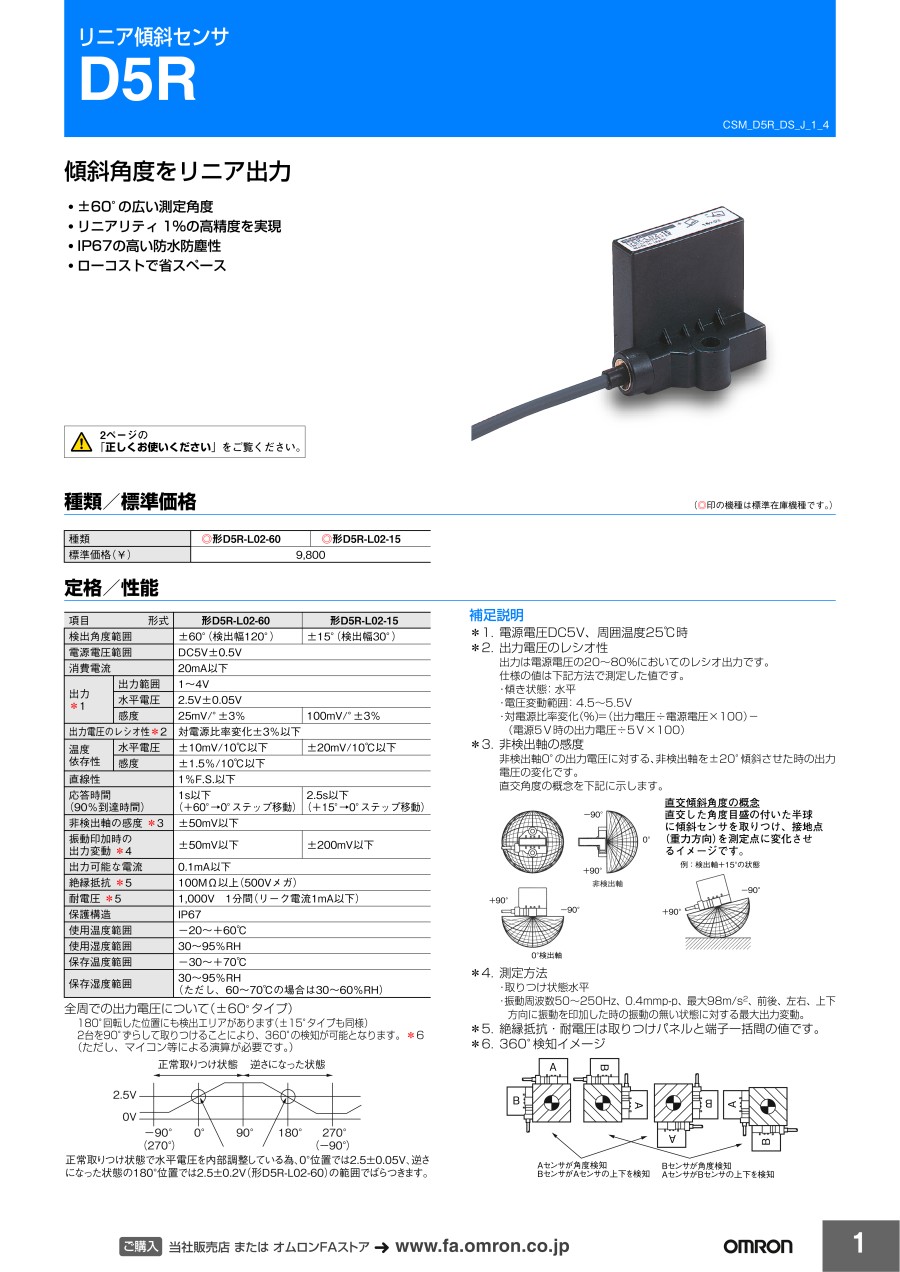

カタログ |

通常単価(税別): 8,597円

税込単価: 9,457円

通常出荷日：在庫品1日目当日出荷可能

傾斜角度をリニア出力。【特長】・±60°の広い測定角度・リニアリティ1％の高精度を実現・IP67の高い...

よく一緒に見られています

通常出荷日：在庫品1日目

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

D5R-L02-□

製品仕様

定格/性能

項目		型番
項目		形D5R-L02-60	形D5R-L02-15
検出角度範囲		±60°（検出幅120°）	±15°（検出幅30°）
電源電圧範囲		DC5V±0.5V
消費電流		20mA以下
出力 *1	出力範囲	1～4V
	水平電圧	2.5V±0.05V
	感度	25mV/°±3%	100mV/°±3%
出力電圧のレシオ性*2		対電源比率変化±3%以下
温度依存性	水平電圧	±10mV/10℃以下	±20mV/10℃以下
温度依存性	感度	±1.5%/10℃以下
直線性		1%F.S.以下
応答時間（90%到達時間）		1s以下（+60°→0°ステップ移動）	2.5s以下（+15°→0°ステップ移動）
非検出軸の感度*3		±50mV以下
振動印加時の出力変動*4		±50mV以下	±200mV以下
出力可能な電流		0.1mA以下
絶縁抵抗*5		100MΩ以上（500Vメガ）
耐電圧*5		1,000V 1分間（リーク電流1mA以下）
保護構造		IP67
使用温度範囲		-20～+60℃
使用湿度範囲		30～95%RH
保存温度範囲		-30～+70℃
保存湿度範囲		30～95%RH（ただし、60～70℃の場合は30～60%RH）

*1.電源電圧DC5V、周囲温度25℃時
*2.出力電圧のレシオ性
出力は電源電圧の20～80%においてのレシオ出力です。
仕様の値は下記方法で測定した値です。

傾き状態:水平
電圧変動範囲:45～5.5V
対電源比率変化（%）=（出力電圧÷電源電圧×100）-（電源5V時の出力電圧÷5V×100）

*3.非検出軸の感度
非検出軸0°の出力電圧に対する、非検出軸を± 20°傾斜させた時の出力電圧の変化です。
直交角度の概念を下記に示します。

リニア傾斜センサ D5R コマンド

*4.測定方法

取りつけ状態水平
振動周波数50～250Hz、0.4mmp-p、最大98m/s2、前後、左右、上下方向に振動を印加した時の振動の無い状態に対する最大出力変動。

*5.絶縁抵抗・耐電圧は取りつけパネルと端子一括間の値です。

型番リスト

表示件数

型番

D5R-L02-15

D5R-L02-60

検出角度範囲(検出幅)

(°)

応答時間|応答速度

(ms)

最小発注数量

±15（30）	1000以下	1個
±60（120）	2500以下	1個

通常単価(税別) (税込単価)	通常出荷日

8,597円 ( 9,457円 )	在庫品1日目当日出荷可能
8,597円 ( 9,457円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

傾斜角度をリニア出力。
【特長】
・±60°の広い測定角度
・リニアリティ1％の高精度を実現
・IP67の高い防水防塵性
・ローコストで省スペース

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
