温度センサシリーズ E52 アクセサリ
- 通常単価(税別)
- 724円～2,759円
- 税込単価
- 796円～3,035円
温度センサシリーズ E52用のアクセサリです。コンプレッションフィッティング、...
詳細情報を確認する- 特性・用途
- 該当なし
ご注意
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- 温度センサを取り付ける際、ご使用ください。
未確定：候補が7型番あります。
商品情報
外形図
コンプレッション・フィッティング
ルーズ・フランジ
MF-1
MF-2
製品仕様
コンプレッション・フィッティング
- 挿入長を任意に調節、締めつける取りつけねじで、各保護管径の温度センサに使用します。
R1/8
R1/2
【JIS B 0203】一部引用
| ねじの呼び | ねじ山数 （25.4mmにつき） | 外径 d | 有効径 d2 | 谷の径 d1 | 基準径の位置a （管端から） | （※） f |
|---|---|---|---|---|---|---|
| R1/8 | 28 | 9.728 | 9.147 | 8.566 | 3.97 ±0.91 | 2.5 |
| R1/2 | 14 | 20.955 | 19.793 | 18.631 | 8.16 ±1.81 | 5.0 |
※有効ねじ部の長さ（最小）
ルーズ・フランジ
- 材質：アルミニウム
規格表
コンプレッション・フィッティング
| 形式 | ねじ規格（JIS） | 適用保護管径（mm） | 寸法（mm） | ||||||
|---|---|---|---|---|---|---|---|---|---|
| U | L1 | L2 | 対辺A | 対辺B | |||||
| U1 | U2 | ||||||||
| 形PT1/8-N 1.0 | R1/8 | 1.0 | 9 | 12 | 5 | 13 | 13 | 11 | 8 |
| 形PT 1/2 D=10 | R1/2 | 10.0 | 19 | 8 | 15.1 | 22 | 19 | 下記別表参照 | |
形PT 1/2 D=10のU1とU2
| U1 | U2 | |
|---|---|---|
| フロントリング | 7.3 | 17.4 |
| バックリング | 3.8 | 15.7 |
ルーズ・フランジ
| 型番 | 適用保護管径（mm） |
|---|---|
| MF-1 D=3.2 | 3.2 |
| MF-1 D=4.8 | 4.8 |
| MF-1 D=6.4 | 6.4 |
| MF-1 D=8 | 8 |
| MF-2 D=10 | 10 |
注意・禁止事項
ルーズ・フランジ
※1. 常圧で使用してください。気密性はありません。
※2. ルーズ・フランジは400℃以下でご使用ください。
※3. 適用保護管径以外の保護管には使用できません。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
724円 ( 796円 ) | 1日目 |
785円 ( 864円 ) | 1日目 |
825円 ( 908円 ) | 在庫品1日目当日出荷可能 |
785円 ( 864円 ) | 1日目 |
1,670円 ( 1,837円 ) | 1日目 |
2,759円 ( 3,035円 ) | 在庫品1日目当日出荷可能 |
1,533円 ( 1,686円 ) | 1日目 |
詳細情報
基本情報
温度センサシリーズ E52用のアクセサリです。コンプレッションフィッティング、ルーズフランジを用意。
ご注意
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- 温度センサを取り付ける際、ご使用ください。

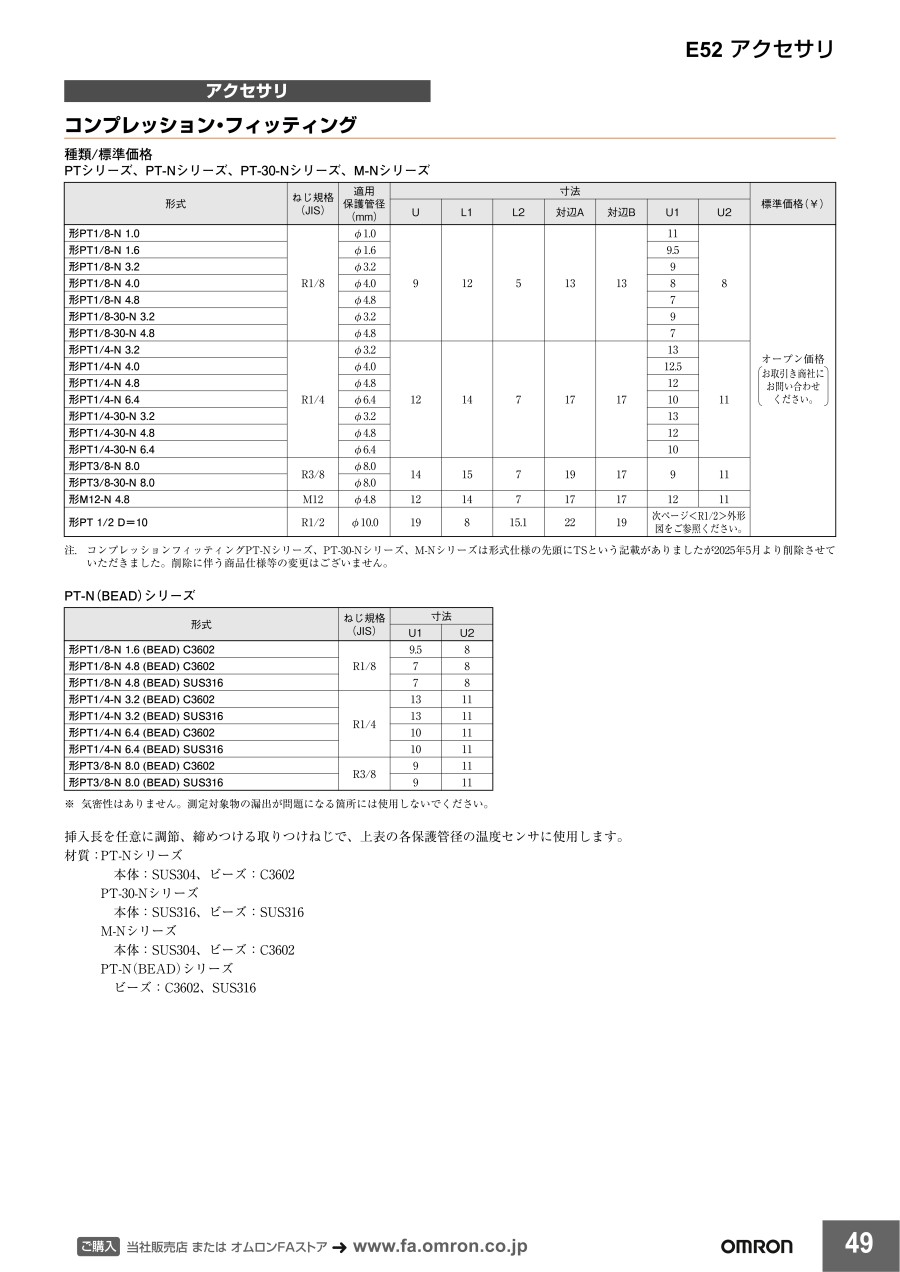

カタログ
