ＬＩＱＵＩＤ　ＳＹＳＴＥＭ

ステンレス継手エルボタイプ

カタログ |

通常単価(税別): 3,657円～4,414円特別価格

税込単価: 4,023円～4,855円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目～5日目一部当日出荷可能

ステンレスチューブを接続する継手。【特長】・ダブルフェルールタイプで、確実なシール性能を発揮する。・材...

詳細を確認

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

よく一緒に見られています

ＬＩＱＵＩＤ　ＳＹＳＴＥＭ

ステンレス継手ストレートタイプ

通常価格(税別)： 1,096円 (税込価格：1,206円)

通常出荷日：在庫品1日目

よく一緒に見られています

ＬＩＱＵＩＤ　ＳＹＳＴＥＭ

ステンレス継手貫通タイプ

通常価格(税別)： 1,191円 (税込価格：1,310円)

通常出荷日：在庫品1日目

未確定：候補が6型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

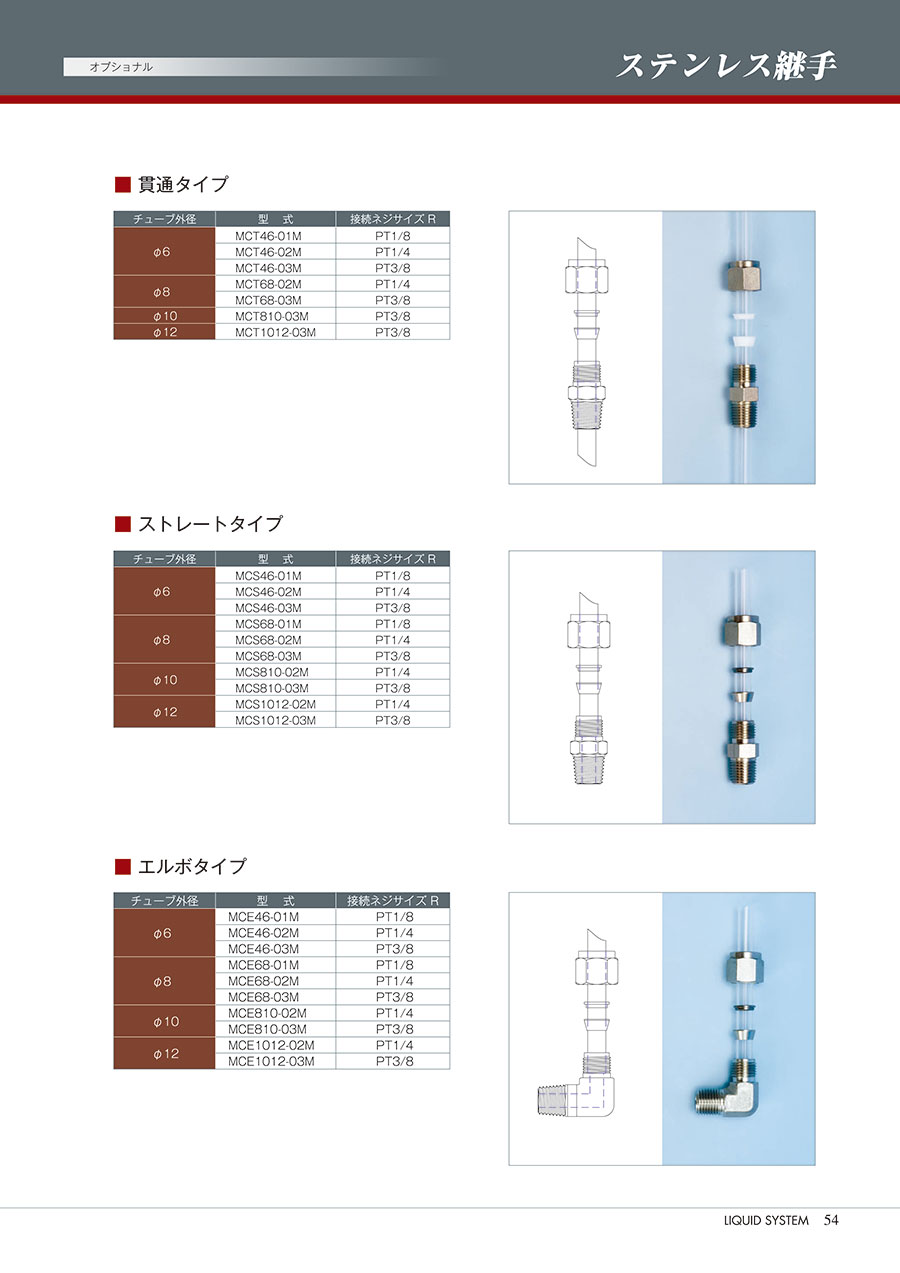

ステンレス継手エルボタイプの外形図と寸法

ステンレス継手エルボタイプ

ステンレス継手エルボタイプの外形図

チューブ径 φ		型式	接続ネジサイズ	材質
外径	内径			ボディー	ナット	フェルール
6	4	MCE46-01M	R（PT）1/8	SUS316	SUS316	SUS316
		MCE46-02M	R（PT）1/4
		MCE46-03M	R（PT）3/8
8	6	MCE68-01M	R（PT）1/8
		MCE68-02M	R（PT）1/4
		MCE68-03M	R（PT）3/8
10	8	MCE810-02M	R（PT）1/4
		MCE810-03M	R（PT）3/8
12	10	MCE1012-02M	R（PT）1/4
		MCE1012-03M	R（PT）3/8

ステンレス管を接続する継手です。（上記写真は部品紹介のため透明チューブを使用しています）PFAチューブなど硬いチューブであればそのままでも使用できます。
樹脂チューブなどやわらかいチューブは、フェルール部分が食込まず固定できないためそのままでは使用できません。ミスミでは内径を確保するインサートのお取り扱いはありません。

型番リスト

表示件数

型番

チューブ外径

(φ)

接続ネジサイズR

RoHS?

最小発注数量

6	PT1/8	10	1個
6	PT1/4	10	1個
8	PT1/4	10	1個
8	PT3/8	10	3個
10	PT1/4	10	1個
10	PT3/8	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,668円 ( 4,035円 )	在庫品1日目当日出荷可能
3,657円 ( 4,023円 )	在庫品1日目当日出荷可能
4,152円 ( 4,567円 )	在庫品1日目当日出荷可能
3,890円 ( 4,279円 )	5日目
4,414円2,648円 ( 2,913円 )	在庫品1日目当日出荷可能
4,414円1,765円 ( 1,942円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ステンレスチューブを接続する継手。
【特長】
・ダブルフェルールタイプで、確実なシール性能を発揮する。
・材質はナット・フェルール・ボディすべてSUS316製。
・チューブサイズ6～12mm、1/4～1/2inchまで標準在庫。
・ネジ規格は管用テーパネジとなる。
【用途】
・接続・取り外しが簡単で、再使用ができ経済的。
・小型・軽量で締付トルクが小さく、特殊工具は不要。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

ＬＩＱＵＩＤ　ＳＹＳＴＥＭ
ステンレス継手ストレートタイプ
・ｽﾃﾝﾚｽ継手は材質にSUS316を採用し、ﾀﾞﾌﾞﾙﾌｪﾙｰﾙﾀｲﾌﾟで確実なｼｰﾙ性能を発揮します。<br>・本体がｽﾄﾚｰﾄﾀｲﾌﾟでねじ規格は管用ﾃｰﾊﾟおねじとなります。
ＬＩＱＵＩＤ　ＳＹＳＴＥＭ
ステンレス継手貫通タイプ
・ｽﾃﾝﾚｽ継手は材質にSUS316を採用し、ﾀﾞﾌﾞﾙﾌｪﾙｰﾙﾀｲﾌﾟで確実なｼｰﾙ性能を発揮します。<br>・本体が貫通ﾀｲﾌﾟでねじ規格は管用ﾃｰﾊﾟおねじとなります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ステンレス継手エルボタイプのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QＳＵＳフェルールのみの販売はしていますか？

部品販売しております。

Q標準品以外のサイズはありますか？

ご希望のサイズがございましたら、お問い合わせください。
