	パッキンフック	パッキンタンパー	摘要
用途	パッキンアダプターなどの抜取り用	パッキンアダプターなどの装着用	保守、保全部門工事組立現場必携
対象物	ソフトパッキンアダプター^注）		編組、ゴム、布入ゴム PTFE・プラスチックパッキン、樹脂、金属製アダプタースペーサ、ランタンリングなど

金属製アダプターの場合、フレキシブル先端部分のおすねじと合致するタップをたてておいてください（対照位置、幅中央部に2ヵ所）。

パッキンフック（パッキン引抜工具）

寸法図A

図A

構造

1.フレキシブルシャフト

鋼線を三重巻きにした柔軟で特殊なシャフト。
狭い場所に位置するスタフィングボックスの狭く深いパッキングスペースで容易に操作できるように製作。

2.コルクスクリュー
充分焼入れしたシャープなスクリュー。パッキンによく喰い入るように製作。

使用方法

フレキシブルシャフト（No.1～3）にコークスクリュー（No.11～13）をねじ込み、レンチで固く締め、図のように2本のシャフトをパッキンリングの径の反対の2点にねじ込み、ハンドルを引くと容易にパッキンを抜きとることが可能。

（上図A）アダプターなどの抜きとりは、フレキシブルシャフト先端のおすねじ部を、アダプターなどのタップ穴にさし込み引き抜くこと。

フックの寸法

フレキシブルシャフト				コルクスクリュー				全長	使用範囲みぞ幅（mm）
番号	ねじの寸法 d₁ （mm）	シャフトの径D₁ （mm）	長さの寸法 L₁（mm）	番号	ねじの寸法 d₂ （mm）	六角平の径D₂ （mm）	長さの寸法L₂ （mm）	（mm）	使用範囲みぞ幅（mm）
No.1	M4	5.0	200	No.11	M4	6.0	40.0	240	8以上
No.2	M6	6.3	235	No.12	M6	8.0	45.0	280	10以上
No.3	M8	8.0	295	No.13	M8	12.0	65.0	360	14以上

パッキンタンパー（パッキン挿入工具）

寸法図B

図B

構造

パッキンスペースおよびロッドやシャフトなどの摺動部分の径に適合するように、ゼンマイ鋼の先にR状の金属を付けパッキンを平均に挿入できるように製作。

使用方法

パッキンみぞと摺動部分の径に適応したタンパー（No.21、22）で、図Bのようにパッキンを一巻きごとに円周に沿って静かに押しながら正しい位置に装備。

タンパーの寸法

番号	W₁ （mm）	W₂ （mm）	W₃ （mm）	T₁ （mm）	T₂ （mm）	R （mm）	L （mm）	使用範囲みぞ幅（mm）	使用範囲（シャフト径）（mm）
No.21	33	16	16	6	0.6	20	183	8以上	40～100
No.22	51	19	20	9	0.8	35	242	11以上	75以上

型番リスト

表示件数

型番

パッキンツールセット/単品	単品種類	最小発注数量

単品	フレキシブルシャフトNo.1(S)	1個
単品	フレキシブルシャフトNo.2(M)	1個
単品	フレキシブルシャフトNo.3(L)	1個
単品	コルクスクリューNo.11(S)	1個
単品	コルクスクリューNo.12(M)	1個
単品	コルクスクリューNo.13(L)	1個
単品	タンパーNo.21(S)	1個
単品	タンパーNo.22(L)	1個
単品	フック	1個
単品	スパナS	1個
単品	スパナL	1個
単品	ケース	1個
セット	-	1個

通常単価(税別) (税込単価)	通常出荷日

3,829円 ( 4,212円 )	5日目
4,200円 ( 4,620円 )	5日目
4,971円 ( 5,468円 )	5日目
2,574円 ( 2,831円 )	5日目
2,694円 ( 2,963円 )	5日目
3,866円 ( 4,253円 )	5日目
6,550円 ( 7,205円 )	5日目
7,010円 ( 7,711円 )	5日目
3,401円 ( 3,741円 )	5日目
1,606円 ( 1,767円 )	5日目
1,813円 ( 1,994円 )	5日目
8,171円 ( 8,988円 )	5日目
64,428円 ( 70,871円 )	5日目

詳細情報

基本情報

基本情報

バルカーパッキンツール。
【特長】
・パッキンの取り替え作業を容易かつ正確に行うことが可能。
・作業能率増進を図るために欠くことのできない特殊工具。
【用途】
・パッキンの取り替え作業に便利。

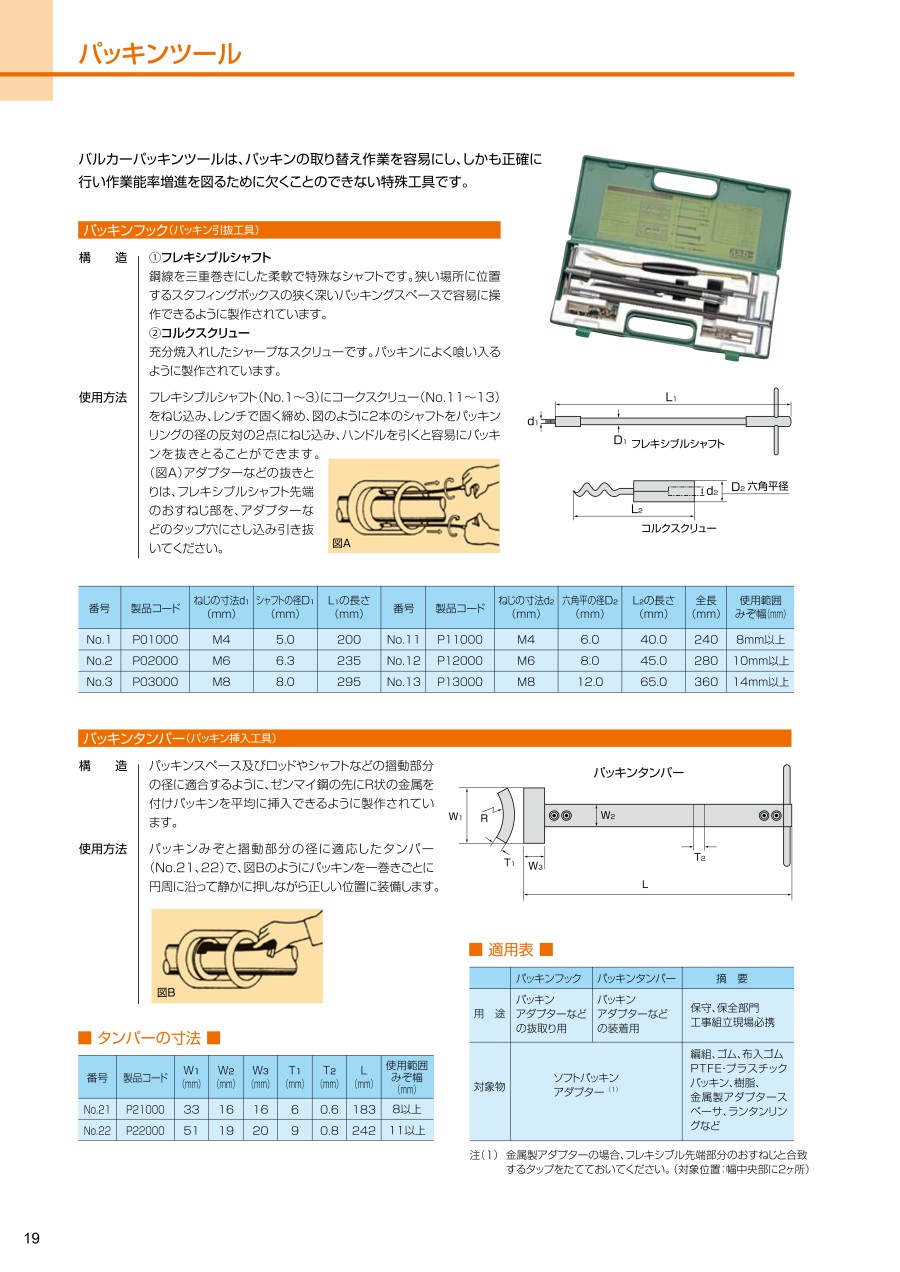

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

日本バルカー
ガスケットペースト
「ガスケットペースト」は、ガスケットの両表面・内径側断面に薄く均一に塗布することで、高温時の焼付防止と容易に取り外せることと、シール性の向上の効果があります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
