小形ドアスイッチ【D3D】

外形図

形D3D-11□、形D3D-12□、形D3D-13□

形D3D-21□

形D3DC-2□、形D3DC-3N□

注1. 上記、外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
注2. 動作特性は、A方向に動作した場合です。

製品仕様

■性能

注. 上記は初期における値です。
*1. 接点の閉路または開路は1ms以内です。
*2. 自由位置と動作限度位置での値です。接点の閉路または開路は1ms以内です。

*最小適用負荷については、「注意・禁止事項」の「微小負荷形での使用について」をご参照ください。

■接触仕様

形D3D

1cタイプ（双投形）／1bタイプ（常閉形）／1aタイプ（常開形）

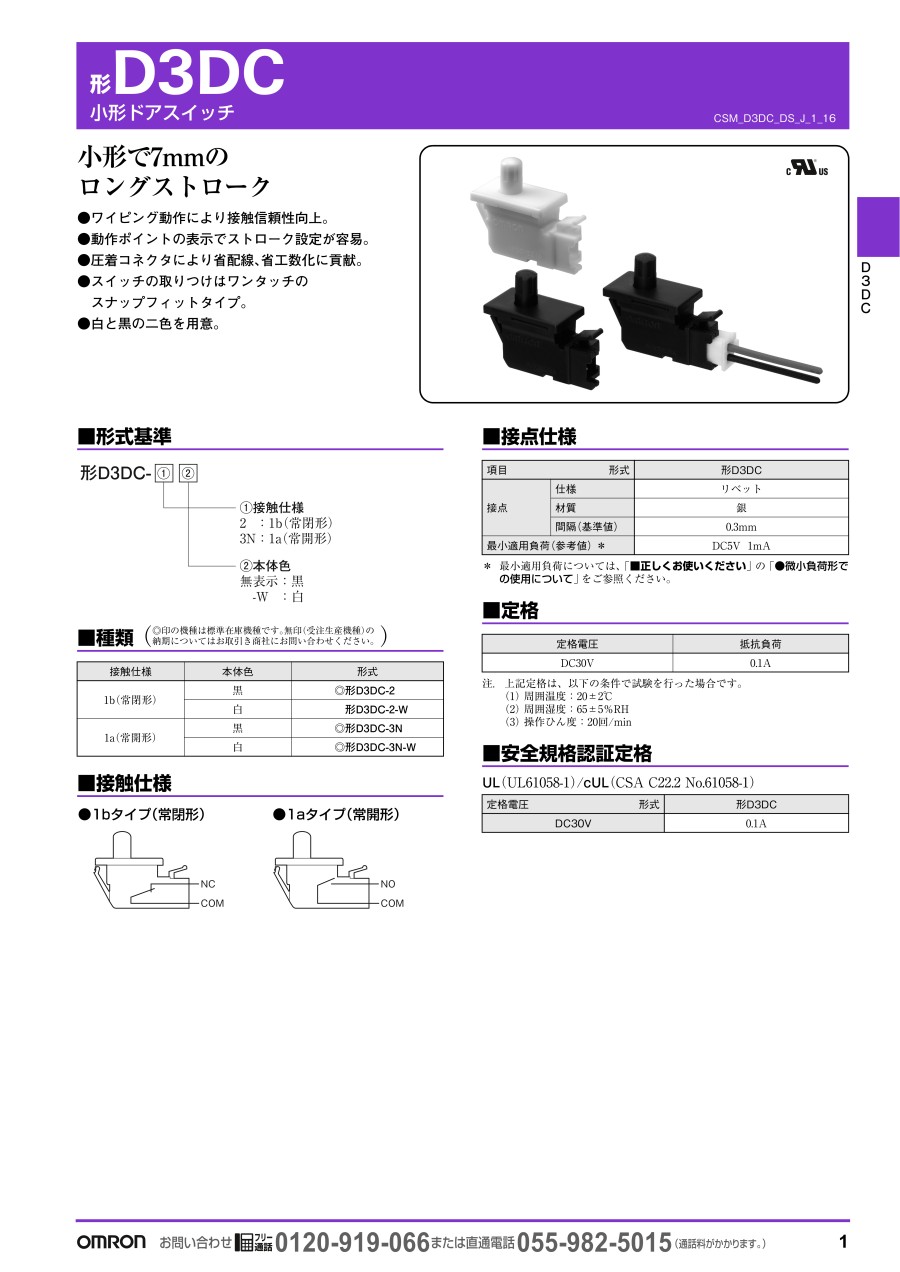

形D3DC

1bタイプ（常閉形）／1aタイプ（常開形）

■種類

■定格

■安全規格認証定格

■取りつけ穴加工寸法

形D3D

形D3DC

■動作特性

選定サポート情報

注意・禁止事項

安全上の要点

●取り扱いについて（D3DC）

• 接点の安定した接触力を確保するため、おすすめ動作ポイント以上の押しこみ（常開接点）、および自由位置まで戻して（常閉接点）ご使用いただきますようお願いいたします。
• スイッチの取り扱いの際は、落下などの衝撃を与えないでください。スイッチの破損、変形などの原因となります。
• 押ボタン部の摺動部に注油しないでください。動作不良、接触不良の原因となります。

使用上の注意

●取りつけについて

（共通）

• 本製品は防水および防滴構造ではありませんので、スイッチ内部へ水などが入らないように注意してください。
• 特に水類のこぼれ、流れ出しのある位置での使用は絶縁劣化の恐れがありますので避けてください。

（D3DC）

• 長期にわたり接点が開放状態となる場合には、接点が硫化等の影響を受けますので、シールスイッチの使用をおすすめいたします。
• 取りつけフレーム側が金属の場合は、端子部配線後の沿面、空間距離にご注意ください。

●操作ストロークの設定について（D3D）

常開接点の安定した接触力を確保するために、操作ストロークは5mm以上とるようにしてください。

●配線について（共通）

コネクタを取りつけた状態でコネクタおよびリード線に荷重が加わった状態で使用すると、ガタ、接触障害などの恐れがありますので注意してください。

●微小負荷形での使用について

（共通）

• 使用領域範囲内でご使用いただく場合でも、突入・サージが発生する負荷の場合、耐久性低下の原因になりますので、必要に応じて接点保護回路を挿入してください。

（D3DC）

• 最小適用負荷はL水準参考値としています。
• これは信頼水準60%（λ₆₀）での故障水準のレベルを表しています。（JIS C5003）
• λ₆₀=5×10^-6/回は信頼水準60%で1/200,000回以下の故障が推定されるということを表します。
