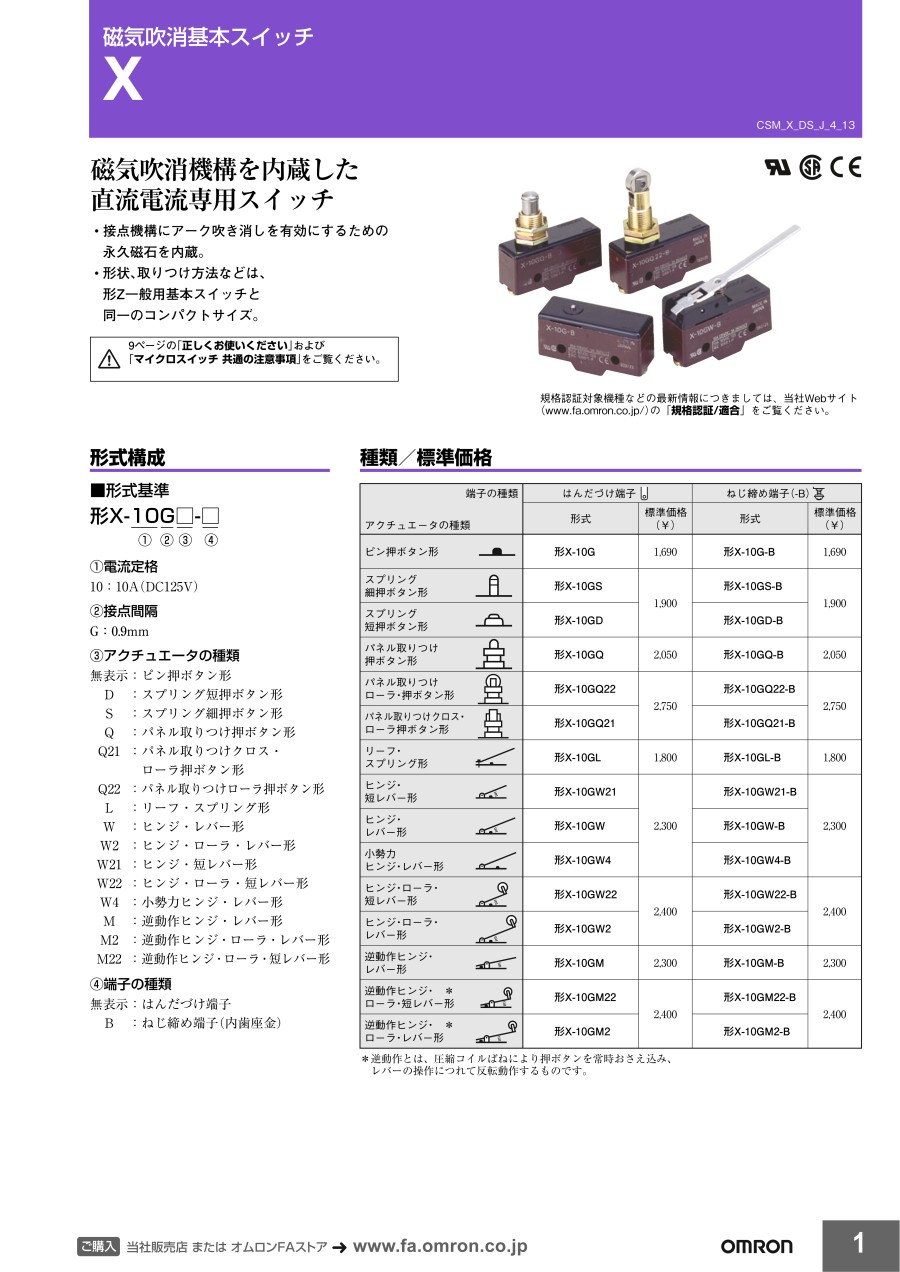

磁気吹消基本スイッチ【X】

外形図

X-10G-B

X-10GD-B

X-10GQ-B

X-10GQ22-B

X-10GQ21-B

X-10GW21-B

X-10GW-B

X-10GW22-B

X-10GW2-B

X-10GM-B

X-10GM22-B

X-10GM2-B

注. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。

製品仕様

■性能

*1.  ピン押ボタン形の場合です。
*2.  誤動作1ms以内。

■定格

• 注1. 上記数値は定常電流を示します。
• 注2. 誘導負荷とは、力率0.4以上（交流）、時定数7ms以下（直流）です。
• 注3. ランプ負荷とは、10倍の突入電流を有するものです。
• 注4. 電動機負荷とは、6倍の突入電流を有するものです。
• 注5. 交流でも、上記と同じ電気定格で使用できます。
• 注6. 逆動作形（形X-10GM□）の場合、常時閉路と常時開路が逆になります。
• 注7. 上記定格は、以下の条件で試験を行った場合です。
  （1）周囲温度：20±2℃
  （2）周囲湿度：65±5%RH
  （3）操作ひん度：20回/min

■端子の種類／形状
●ねじ締め端子（-B）

注1. 端子ねじの締めつけトルクは0.78～1.18N・mが適当です。
注2. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
注3. 直流電圧の場合、必ずCOMをプラス側にしてください。

■取りつけ穴加工寸法

取りつけにはM4ねじを用い、平座金、ばね座金などを使用して堅固に取りつけてください。その際の締めつけトルクは1.18～1.47N・mとしてください。

パネルに取りつける場合、アクチュエータの六角ナットの締めつけトルクは2.94～4.9N・mで行ってください。

■参考データ

機械的耐久性曲線（形X-10G）／電気的耐久性曲線（形X-10G）

■種類

* 逆動作とは、圧縮コイルばねにより押ボタンを常時おさえ込み、レバーの操作につれて反転操作するものです。

■動作特性

*OTは1.6mmを超えないように制限してお使いください。

選定サポート情報

注意・禁止事項

使用上の注意

●取りつけ場所

• 引火性ガス・爆発性ガスなどの雰囲気中でのスイッチ単独の使用はしないでください。開閉に伴うアークや発熱などにより、発火または爆発を引き起こす原因となります。
• スイッチは耐水構造となっていませんので、油や水が飛散・噴出したり、塵埃が付着するような場所では、保護カバーにより直接の飛沫を避けて使用してください。

• スイッチは直接、加工屑や塵埃がかからないような位置に取りつけてください。切削屑や泥状物質の堆積からもアクチュエータ、スイッチ本体を保護する必要があります。

• 熱湯（+60℃以上）のかかるところや水蒸気中でのご使用はしないでください。
• スイッチを規定外の温度、外気条件下で使用しないでください。機種により許容周囲温度が異なります。（本文の製品仕様をご確認ください。）急激な熱変化がある場合、熱衝撃はスイッチにゆがみを生じさせ、故障の原因になります。

• 作業者の不注意により誤動作や災害の誘因となるような場所にスイッチを取りつける場合は、カバーを取りつけるようにしてください。

• スイッチに振動・衝撃が連続的に加わる状態では摩耗粉の発生にともなう接点接触障害や動作不良、耐久性低下などの不具合の原因となります。また過大な振動・衝撃があると接点の誤動作や破損が発生しますので、振動・衝撃が加わらない位置や共振しない方向での取りつけをしてください。
• 銀系の接点では、比較的低ひん度で長期にわたり使用される場合や微小負荷の場合には、接点表面に生成される硫化被膜が破壊されず接点の接触不良の原因となりますので、金系接点を使用した微小負荷用スイッチをご使用ください。
• 硫化ガス（H₂S、SO₂）、アンモニアガス（NH₃）、硝酸ガス（HNO₃）、塩素ガス（Cl₂）などの悪性ガスや高温多湿の雰囲気中では接点接触不良や腐食による破損などの機能障害を生じる原因となりますので、使用はしないでください。
• スイッチは有接点であるため、雰囲気中にシリコンガスが存在しますと、アークエネルギーにより接点に酸化ケイ素（SiO₂）が堆積し、接触障害が発生することがあります。スイッチの周囲にシリコンオイル、シリコン充填剤、シリコン電線などのシリコン製品がある場合には、接点保護回路によるアークの抑制やシリコンガス発生源の除去を行ってください。

●取り扱いについて

• 共通（COM）端子を+極性にして使用してください。（逆極性にすると、しゃ断できません）
• 誘導負荷で使用される場合に、アーク吹消力は電流により変化するため、0.6～1.2Aとなるときと、または時定数L/Rが7msを超えるときは、消弧回路をご併用ください。

• 永久磁石を内蔵しているため、つぎの注意が必要です。
  （イ）磁性体に直接取りつけないでください。
  （ロ）1,000m/s²以上の衝撃を与えないでください。
  （ハ）強い磁界中におかないでください。
  （ニ）磁石の付近に鉄粉がつきやすく動作不良の原因となります。鉄系の粉、破片のあるところでは使用しないでください。
  （ホ）磁束を減ずるような熱衝撃を与えないでください。

• 使用条件による異常腐食現象を避けるため、通気孔が設置されています。したがって、塵埃の多いところには防塵装置を設けてください。
• アクチュエータによる動作位置の変更はしないでください。動作不良の原因となります。

●配線について

• 配線は、印加電圧・通電電流に適した電線サイズを使用してください。
• はんだごてによるはんだづけの場合、はんだごてのこて先温度380℃以下で行ってください。はんだづけが不完全な状態で使用されますと異常に発熱し、焼損の恐れがあります。
• はんだづけ温度と時間は、350℃・5s以内、または380℃・3s以内とし、長時間加熱するとケースの溶解・リード線被覆の焦げつきなど、スイッチの特性を劣化させます。

●操作について

• 許容操作速度、許容操作ひん度の範囲内でご使用ください。
  1. 操作速度が極端に遅い場合、接点の切り替わりが不安定になり、接触の不具合や溶着などの原因になります。
  2. 極端に早い操作になると、衝繋的な動作により早期の破損原因となります。また、ひん度が高い場合、接点切り替わりが追従しなくなります。

なお、許容操作速度、許容操作ひん度は開閉の信頼性を表すものです。スイッチの耐久性は特定の操作スピードの値ですので、許容操作速度、ひん度間であっても、その条件により耐久性を満足しないことがありますので事前に確認試験を行ってください。

• アクチュエータが動作後の動き（OT）を超えないようにセットしてください。操作ストロークはOT規格値の70～100%にしてください。

●パネル取りつけ形（形X-10GQ□）について

• 側面ねじ取りつけをする場合、アクチュエータ部の六角ナットをはずしてください。
• 側面ねじ取りつけで固定する場合、ドッグ角、操作速度が大きいとスイッチを破損することがあります。
• パネル取りつけローラ押ボタン形を、パネル取りつけで使用される場合、操作速度や動作後の動きが大きいとスイッチ破損の原因となりますので、取りつけに際しては配慮が必要です。
