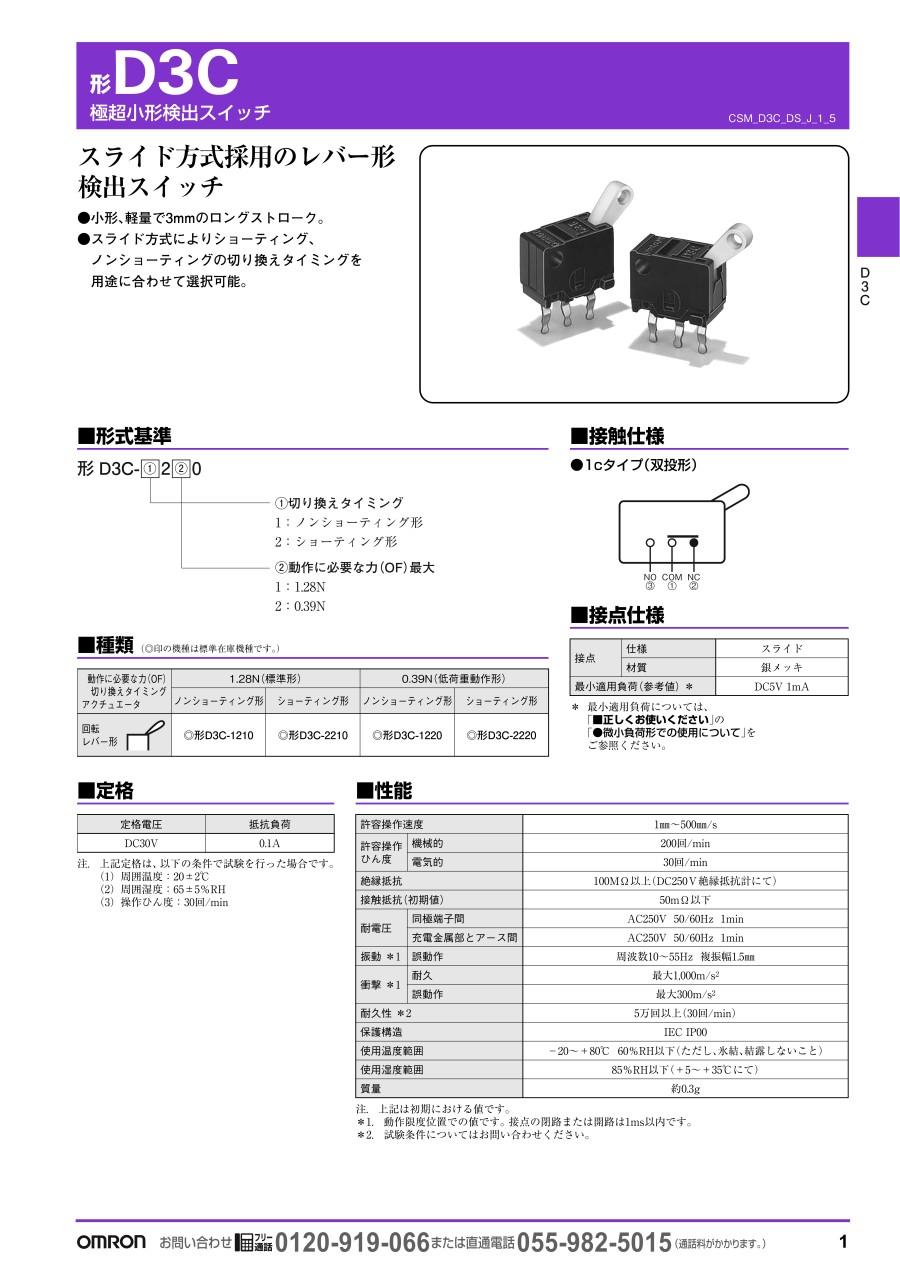

極超小形検出スイッチ【D3C】

外形図

注1. 上記、外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
注2. 動作特性は、A（直線）方向で規定し、B（回転）方向は（  )内の参考値となります。

製品仕様

■性能

上記は初期における値です。

*1.動作限度位置での値です。接点の閉路または開路は1ms以内です。

■定格

定格電圧	抵抗負荷
DC30V	0.1A

注.上記定格は、以下の条件で試験を行った場合です。
（1）周囲温度：20±2℃
（2）周囲湿度：65±5%RH
（3）操作ひん度：30回/min

■接点仕様

接点	仕様	スライド
	材質	銀メッキ
最小適用負荷（参考値）		DC5V 1mA

最小適用負荷については、「使用上の注意」の「●微小負荷形での使用について」をご参照ください。

■接触仕様（1cタイプ［双投形］）

■種類

■取りつけ穴加工寸法

■動作特性

切り換えタイミング

選定サポート情報

注意・禁止事項

安全上の要点

●はんだづけについて
はんだづけの処理時間は、目安として、こて先温度350℃以下で、3秒以内としてください。過大な温度での作業や長時間の過熱、2度はんだなどはスイッチの特性を劣化させます。プリント基板へのはんだづけは、フラックスおよび、はんだの液面が基板を越えないよう管理してください。はんだ条件は260℃5秒以内としてください。また、スイッチ取りつけ面に、フラックスガードを塗布することをおすすめいたします。

使用上の注意

●取りつけについて
スイッチの取りつけはM1.6ねじを用い、平座金、バネ座金などを使用して、取りつけてください。その際の締めつけトルクは4.9～9.8×10^-2N・mとしてください。

●アクチュエータの荷重印加について
レバーの動作方向以外に、右図のような方向の荷重を加えないでください。スイッチの破損、故障の原因となります。

●取りつけ板の材質について
取りつけ板はABS、PC以外の材質をご使用ください。当スイッチにはグリスを使用しており、スイッチからにじみ出たグリスがABS、PC以外の材質に付着するとクラックが発生する場合があります。

●微小負荷形での使用について
右図を参照し、使用領域の範囲でスイッチを使われることをおすすめします。なお、右図のエリア内で使用する場合でも、開閉時に突入電流などが発生する負荷の場合は、接点消耗が激しくなり耐久性の低下を生じる原因となりますので、必要により接点保護回路を挿入してください。最小適用負荷は、N水準参考値としています。これは信頼水準60%（λ₆₀）での故障水準のレベルを表しています。（JIS C5003）
λ₆₀=0.5×10^-6/回は信頼水準60%で1/2,000,000回以下の故障が推定されるということを表しています。
