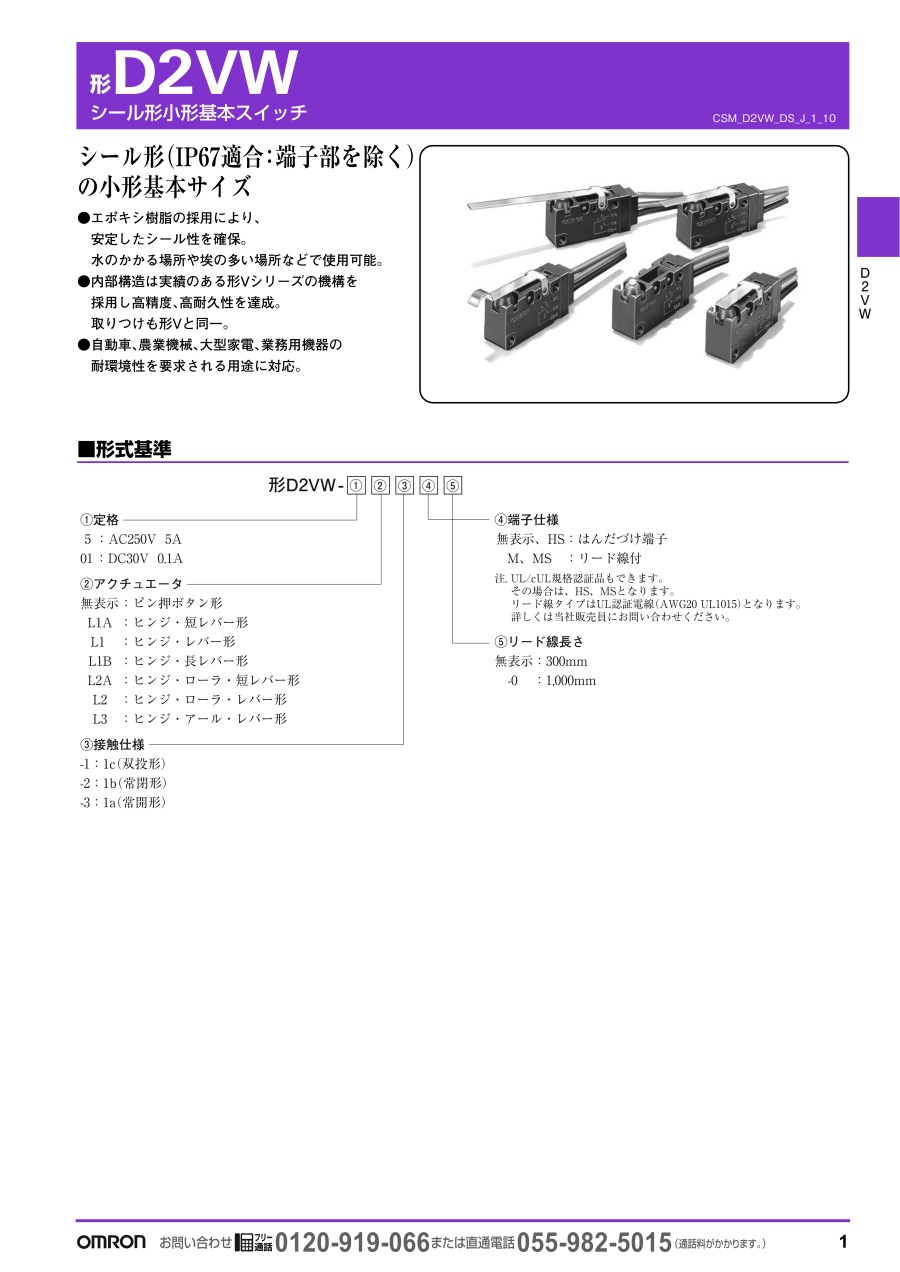

シール形小形基本スイッチ D2VW

外形図

ピン押ボタン形

※ 上記以外の型番についての情報はデジタルカタログをご参照ください。

規格表

性能

注.上記は初期における値です。
*1. 耐電圧は、セパレータ（デジタルカタログB-149ページを参照)を使用した時の数値です。
*2. ピン押ボタン形では自由位置と動作限度位置、レバー形の場合は動作限度位置での値です。接点の閉路または開路は1ms以内です。

製品仕様

動作特性

注.動作特性は、A方向（↓)に動作した場合です。

型式表示方法

形式基準

接触仕様

（ )内はリード線色

技術情報

定格

注.上記定格は、以下の条件で試験を行った場合です。
    （1) 周囲温度:20±2℃
    （2) 周囲湿度:65±5%RH
    （3) 操作ひん度:30回/min

接点仕様

*最小適用負荷については、「■正しくお使いください」の「●微小負荷形での使用について」をご参照ください。

使用方法

取りつけ穴加工寸法

使用上の注意

取りつけについて

取りつけにはM3ねじを用い、平座金、ばね座金などを使用して堅固に取りつけてください。その際の締めつけトルクは0.39～0.59N・mとしてください。

操作体の設定について

ピン押ボタン仕様の場合、操作体は必ず押ボタンを真上から押し込むように設定してください。押ボタン周囲をゴムキャツプで覆った構造であり、押ボタンに対し横方向から荷重印加すると押ボタン破損およびシール性劣化の要因となります。

取り扱いについて

押ボタン部のシールゴムが破れないようスイッチの取り扱いに充分ご注意ください。

微小負荷形での使用について

微小負荷回路の開閉時に一般負荷用のスイッチを用いると、接触不良を起こす原因となります。下図を参照し、使用領域の範囲でスイッチを使われることをおすすめします。なお、微小負荷タイプを下図のエリア内で使用する場合でも、開閉時に突入電流などが発生する負荷の場合は、接点消耗が激しくなり耐久性の低下を生じる原因となりますので、必要により接点保護回路を挿入してください。最小適用負荷は、N水準参考値としています。これは信頼水準60%（ λ₆₀)での故障水準のレベルを表しています。
（JIS C5003)
λ₆₀ = 0.5x10^-6/回は信頼水準60%で1/2,000,000回以下の故障が推定されるということを表します。

注意・禁止事項

安全上の要点

保護構造について

水中で使用しないでください。
リード線タイプは下記の規定に対する試験条件を満足していますが、これらの試験は一定時間水中に放置した後の水の浸入を確認するものであり、水中で開閉動作を行うものではありません。
JIS C0920 :電気機械器具の外郭による保護等級（IPコード)
IEC 60529 :Degrees of protection provided by enclosures （IP Code)
保護等級:IP67（水深1m水中に30分放置した後の水の浸入を確認)

保護、薬品などの付着について

油および薬品の付着を避けてください。
使用材料の変質、および劣化を起こすことがあります。

はんだづけについて

• はんだづけ端子への接続
  リード線を端子へはんだづけする際は、端子の穴に導体をからげてから、作業を行ってください。
  はんだづけの処理時間は、目安として、こて先温度350-400℃のはんだごてで5秒以下とし、はんだづけ後1分間は外力を与えないようにしてください。過大な温度での作業や長時間の加熱はスイッチの特性劣化の原因となります。
