オムロン

コネクタ形検出スイッチ【D2X】

コネクタ形検出スイッチ【D2X】 D2X-C
  • 種類
    マイクロスイッチ
  • アクチュエータタイプ
    レバー形
  • レバー形 種類
    レバー
  • 接触仕様
    1b（常閉形）
  • 動作に必要な力（OF）最大
    0.49N
  • DC定格電圧 (v)
    30
  • 機械的寿命 (万回)
    100
  • 機械的動作頻度 (回/min以下)
    60
  • 使用温度範囲 (℃)
    -10～70

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

【ディージット】
探しまわる購買は
もうおしまい

型番:

D2X-C
解除
数量：

閲覧中の商品と併せてご検討ください

スイッチング・パワーサプライ S8VSスイッチング・パワーサプライ S8VS
－閉じる

D2X-Cの仕様・寸法情報

種類
マイクロスイッチ
アクチュエータタイプ
レバー形
レバー形 種類
レバー
接触仕様
1b（常閉形）
動作に必要な力（OF）最大
0.49N
DC定格電圧(v)
30
機械的寿命(万回)
100
機械的動作頻度(回/min以下)
60
使用温度範囲(℃)
-10～70
-
-

商品情報

外形図

コネクタ形検出スイッチ【D2X】 外形図

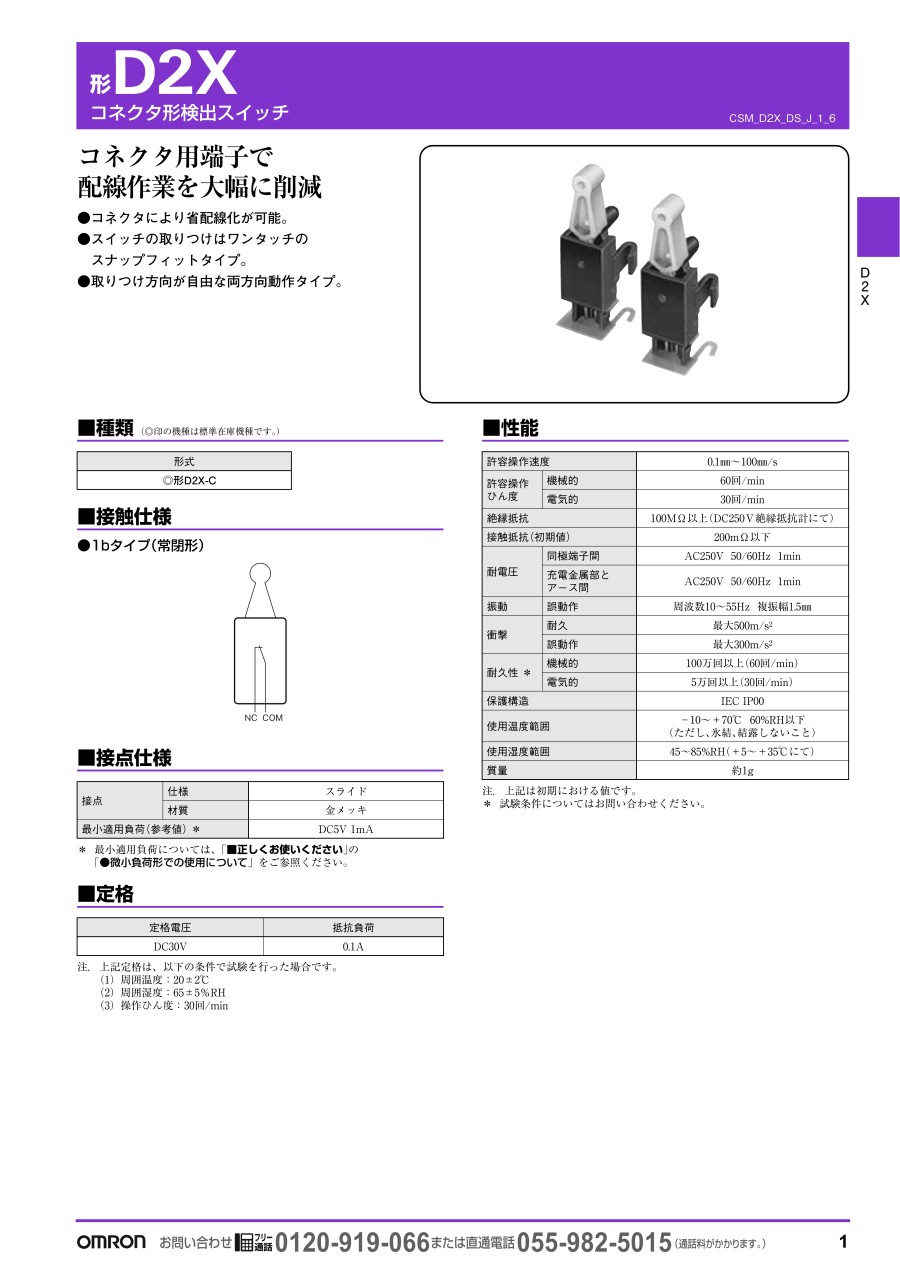

製品仕様

性能

許容操作速度0.1mm～100mm/s
許容操作ひん度機械的60回/min
電気的30回/min
絶縁抵抗100MΩ以上（DC250V絶縁抵抗計にて）
接触抵抗（初期値）200mΩ以下
耐電圧同極端子間AC250V 50/60Hz 1min
充電金属部とアース間AC250V 50/60Hz 1min
振動誤動作周波数10～55Hz 複振幅1.5mm
衝撃耐久最大500m/s2
誤動作最大300m/s2
耐久性*機械的100万回以上（60回/min）
電気的5万回以上（30回/min）
保護構造IEC IP00
使用温度範囲-10～+70℃ 60%RH以下（ただし、氷結、結露しないこと）
使用湿度範囲45～85%RH（+5～+35℃にて）
質量約1g

注.上記は初期における値です。

型番リスト

表示件数
  • 1
    • 型番
    D2X-C
    最小発注数量
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    118円
    ( 130円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・コネクタ用端子で配線作業を大幅に削減。
    ・コネクタにより省配線化が可能。
    ・スイッチの取りつけはワンタッチのスナップフィットタイプ。
    ・取りつけ方向が自由な両方向動作タイプ

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    コネクタ形検出スイッチ【D2X】の型番D2X-Cのページです。 型番D2X-Cに関する仕様情報を記載しております。
    コネクタ形検出スイッチ【D2X】のレビュー
    3平均満足度：3.01件のレビュー
    衝突回避用スイッチ
    3
    満足度：3.02018/11/06
    衝突回避用スイッチとして購入しました．スイッチがうまく当たって作動するようにするのに苦労しました
